- 前言
书接上篇，在上一篇章《手机打电话时如何识别对方按下的DTMF按键的字符》中，我们从理论的角度来论述了DTMF的频率组成。并尝试使用400Kb左右的【TarsosDSP-Android-2.4.jar】第三方库进行FFT（傅里叶变换）运算，以提取对方通话语音中掺杂的DTMF按键的字符（术语叫“DTMF解码”）。
本篇章中，我们将这个DTMF解码器的功能，整合到蓝牙电话SDK，并在其示例app的界面中展示DTMF字符的内容。使SIM卡电话通话时（来电或手机拨打出去）均可在界面中能正常查看到通话的目标手机按下的DTMF按键的字符内容。
蓝牙电话SDK示例app的下载路径为：
拨号器SDK示例app：http://120.78.211.195:8060/sdk/SdkDemo.apk
USB蓝牙配件购买路径(参考)：https://item.taobao.com/item.htm?_u=pk10l4ccbcd&id=649368472986
- 通话语音传输路径

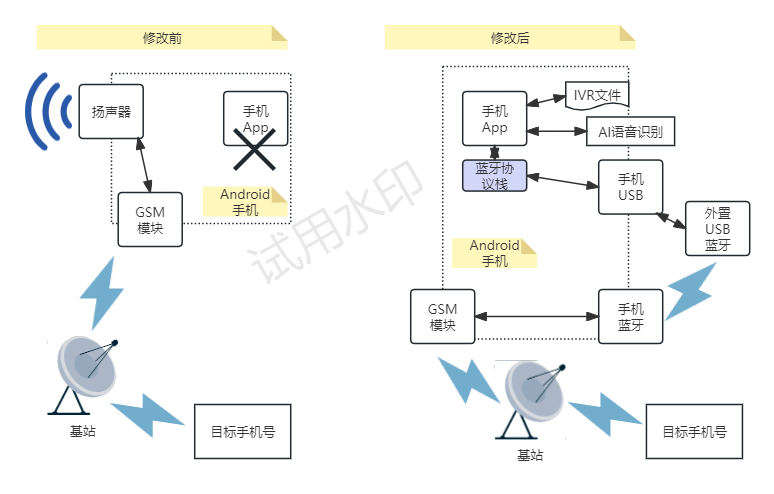

蓝牙电话SDK方案中采用外置USB蓝牙配件的方式，拦截手机SIM卡通话的语音和通话事件，并将语音数据上抛给【手机App】进行处理，如下图右侧所示。
DTMF解码器是整合到手机App中的一个纯软件模块，它通过读取通话时的语音，对语音进行FFT运算后，识别其低频和高频的数值进行对应的查表匹对，从而检测出DTMF按键值的功能。
实现DTMF解码的前提条件是手机App能够实时获取得到SIM卡通话的原始PCM语音数据，这个也是本篇内容为何要基于【蓝牙电话SDK】做进一步加工的原因。（因为只有挂载了该SDK的普通安卓App并插入USB蓝牙，才能拦截电话通话的声音）
- SDK示例App界面
由于蓝牙电话SDK依赖一个外置的USB蓝牙的手机配件，对于手机App来说，插入和不插入该USB配件，在App界面上应需要做出区分。

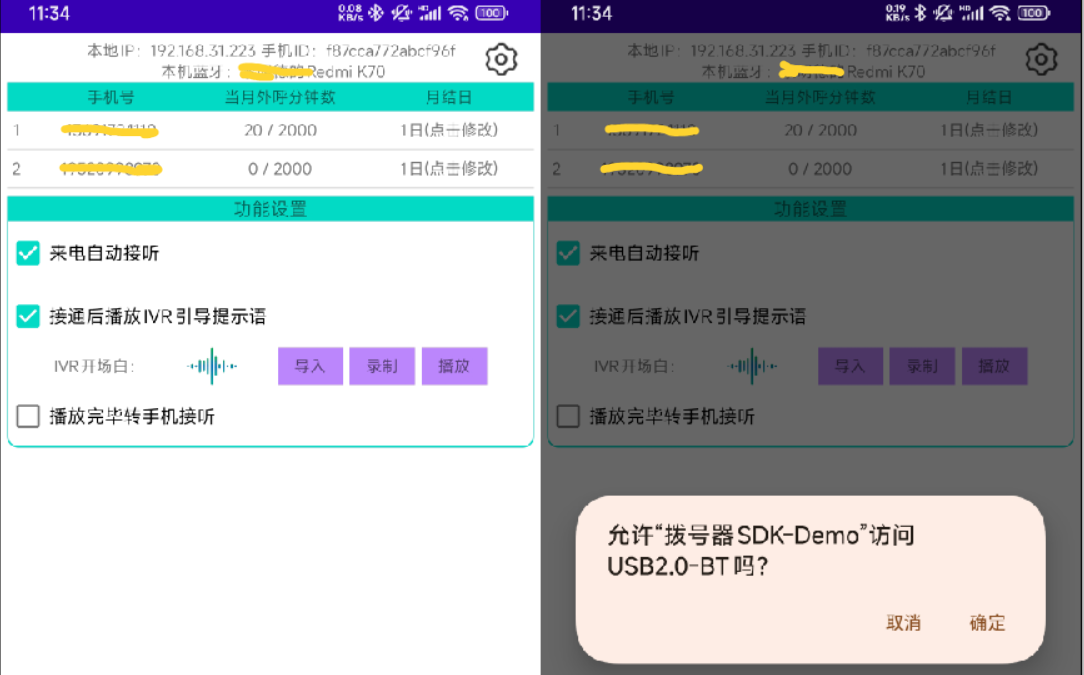

App主界面的中部区域，增设了【USB蓝牙信息】的显示区域。未插入USB蓝牙时这个区域是隐藏的，插入【vid=0x0a12 pid=0x0001】的USB设备后App会弹出USB授权提示框(这个是Android的授权机制)，如下图所示：
弹框后会依次进行蓝牙【配对-连接】等操作，手机App通过USB接口操控外置USB蓝牙进行各种绑定、连接、数据收发等业务和数据控制操作。外置USB蓝牙和手机连接成功后，界面标注黄色会消失。此时，表明手机中电话通话的拦截效果开始生效。
- 通话对方DTMF识别与界面显示
示例App界面中，【功能设置】区域底部增设了“对方按下DTMF按键”的显示区域，如下图右侧界面所示。
当电话通话时（手机来电或手机拨打出去），当对方的手机通过其电话软键盘按下对应的DTMF字符时，蓝牙电话SDK示例App的界面会实时的显示对方按下的DTMF按键值。供后续基于这个SDK开发的应用根据这个DTMF交互按键来进行各种IVR语音导航或进一步的增值扩展操作。
- 总结
本来上一篇《手机打电话时如何识别对方按下的DTMF按键的字符》当中的内容已经足够描述功能和场景了。但是后来想一想，毕竟识别出DTMF的字符后，直接打印到Android的Logcat日志里面毕竟不直观。干脆就上抛到手机界面上，进行实时的显示和变更，也方便用户和使用者进行校对和分析。
附注：蓝牙电话SDK示例App其实是开放源代码的。有兴趣的读者或朋友，其实可以获取App最新的源代码，自己解析、优化、以及在这个基础之上扩展出更多的自己关于电话通话方面的新能力。
最后，放上一段即兴录制的视频，展示了【来电自动接听】和【实时解码DTMF】功能的大致操作效果，如下视频所示：
SIM卡打电话时识别对方按下的DTMF按键
