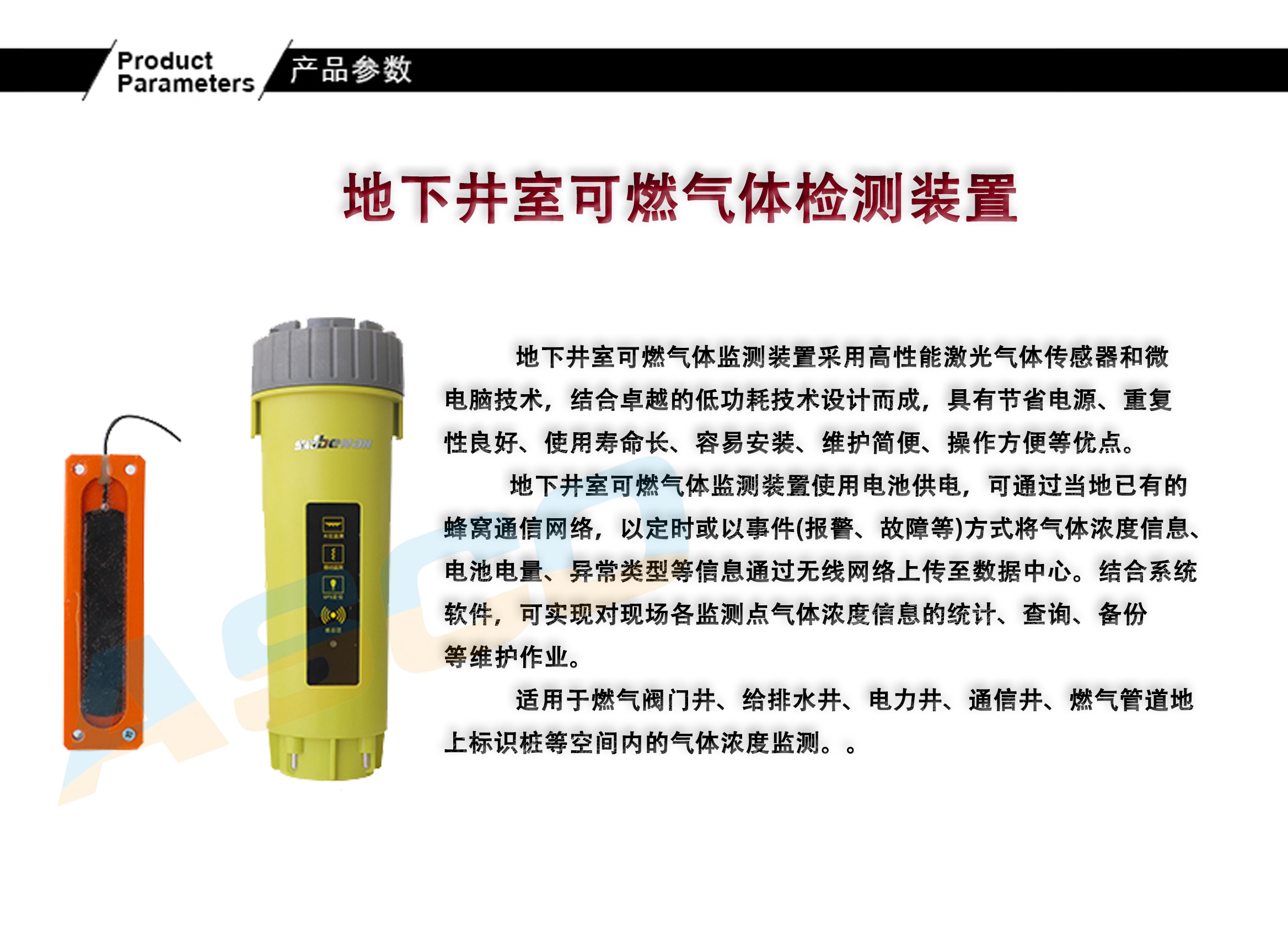

1、产品概述
地下井室可燃气体监测装置为我公司生产的具备无线上传功能、用于 监测城市地下密闭空间内的气体浓度的一款先进仪器。本终端采用高性能激光气体 传感器和微电脑技术，结合卓越的低功耗技术设计而成，具有节省电源、重复性良 好、使用寿命长、容易安装、维护简便、操作方便等优点。
本终端使用电池供电，可通过当地已有的蜂窝通信网络，以定时或以事件(报警、 故障等)方式将气体浓度信息、电池电量、异常类型等信息通过无线网络上传至数据 中心。结合系统软件，可实现对现场各监测点气体浓度信息的统计、查询、备份等 维护作业。
本终端适用于对燃气阀门井、给排水井、电力井、通信井等城市地下密闭空间
内的气体浓度进行不间断监测和预警。 主要功能及特点：
通信功能：采用的通信方式为 4G-CAT1 或 NB-IoT，具备将数据通过无线通信网络传 输至系统平台的功能。数据包含：可燃气体浓度、温度、水浸、电池电压（电量）、 无线网络信号质量等。
检测功能： 自动/手动检测可燃气体浓度、温度、检测水浸、电池电压（电量）。
“黑匣子 ”功能: 采集数据实时存储，存储数据不丢失，可通过移动装置读取存储 的数据。
显示功能：本机显示：指示灯； 扩展显示：蓝牙通信。
报警功能：可燃气体浓度报警功能、水浸报警功能、电池报警功能，位移报警（选 配）、振动报警（选配）。
固件升级功能: 可通过服务器或调试工具更新地下井室可燃气体监测装置固件。 本产品设计、制造、检验参照以下国家标准：
《GB/T4208-2017 外壳防护等级（IP 代码）》 《GB50028-2006 城镇燃气设计规范》
《GB/T3836.1-2021 爆炸性环境》第 1 部分：设备 通用要求
《GB/T3836.4-2021 爆炸性环境》第 4 部分：由本质安全型“i ”保护的设备 《GB/T13384-92 机电产品包装应用技术条件》
《T/CGAS 013-2021 地下井室可燃气体监测装置》
《GB12358-2006 作业场所环境气体检测报警仪通用技术要求》
2、主要技术指标
供电方式：电池供电（正常监控状态下 3 年，实际使用寿命与环境有关）
工作方式：间隔采集
采样方式：扩散式
传感器类型:激光传感器
检测参数：CH4 0～100%LEL
检测误差：<±5%LEL
显示方式：指示灯
工作环境：温度 -40～70℃
湿 度： ≤100%RH
环境压力：86kPa～106kPa
防爆证号：CE24.6268X
防爆等级：Ex ib IIB T4 Gb
防护等级：IP68（2m，168h）
产品尺寸：90mm*90mm*258mm
产品重量：1kg
3、结构及工作模式介绍
3.1 外观

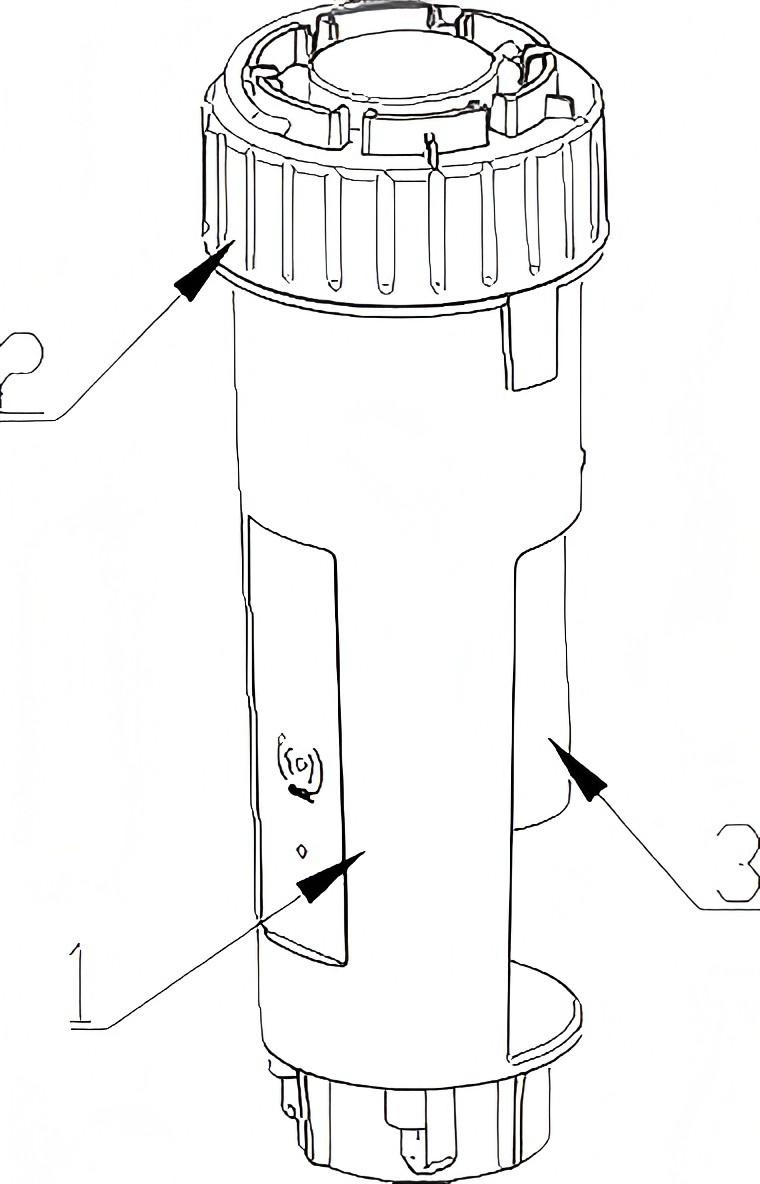

地下井室可燃气体监测装置由壳体、水位探针、天线、传感器以及位于壳体内 部的控制板、气路结构、电池等组成。如图所示：
| 序号 | 部件名称 |
| 1 | 壳体 |
| 2 | 上盖 |
| 3 | 传感器 |
警告！禁止在危险区域拆解及更换电池。
3.2 工作模式
3.2.1 状态指示模式
此模式每隔 10 秒进入一次，进入后根据水位开关状态和气体传感器状态指示灯 输出(正常:绿色，报警:红色，故障:黄色)
3.2.2 检测模式
各参数采集时间周期表
| 检测参数 | 间隔时间 |
| 水位检测 | 5 分钟 |
| 气体检测 | 30 分钟 |
| GPS（位移）检测（选配） | 12 小时 |
| 倾斜（振动）检测（选配） | 10 秒 |
检测模式下，如果状态或浓度值发生改变或上传周期到达(默认 12 小时)则触发 上传，否则进入睡眠模式。
注:上传失败后自动触发重传机制。
此模式根据传感器状态指示灯闪烁
| 传感器状态 | 指示灯状态 |
| 正常 | 绿灯闪烁 |
| 报警 | 红灯闪烁 |
| 故障 | 黄灯闪烁 |
| 工作状态 | 闪烁频率 |
| 正常 | 1S |
| 远传模块预热中 | 0.5S |
| 与服务器交互中 | 0.1S |
| 远传模块重启中 | 3S |
3.2.3 配置模式
磁吸地下井室可燃气体监测装置 3S 进入配置模式
此模式下可与管道井配置工具通讯(PC 端或安卓 APP)，可进行调整参数及测试 管道井地下井室可燃气体监测装置。
此模式工作状态为蓝色灯闪烁
| 工作状态 | 闪烁频率 |
| 正常 | 1S |
| 远传模块预热中 | 0.5S |
| 与服务器交互中 | 0.1S |
| 远传模块重启中 | 3S |
3.2.4 固件升级模式
此模式每隔 24h 进入一次，进入此模式后终端主动查询服务器端是否有新版本 固件，如果有则更新固件，更新完毕后自动重启，如没有固件进入睡眠模式。
此模式工作状态为白色灯闪烁
| 工作状态 | 闪烁频率 |
| 正常 | 1S |
| 远传模块预热中 | 0.5S |
| 与服务器交互中 | 0.1S |
| 远传模块重启中 | 3S |
3.2.5 睡眠模式
睡眠模式：地下井室可燃气体监测装置进入低功耗
4、安装说明
4.1 安装位置
安装前应确保终端的上盖已闭合且拧紧。
终端应安装于距离地表 15～20CM 的位置，可使用膨胀螺钉或水泥钉通过挂板将 终端固定于井壁上。

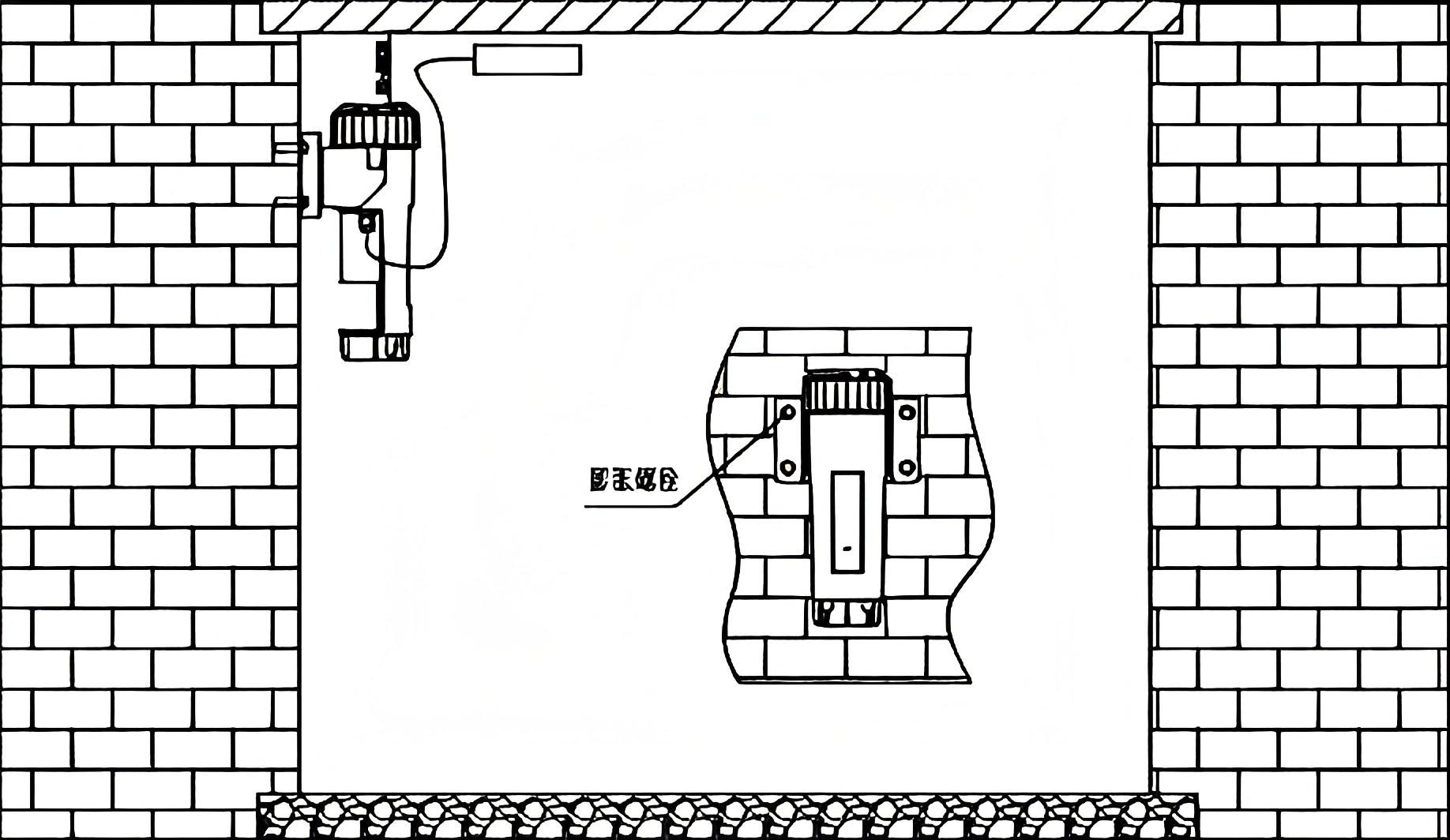

在 GPRS 信号质量良好的地方，GPRS 天线可安装于井内距离地表 15～20CM 的位 置，如图所示：
在 GPRS 信号质量较差的地方，GPRS 天线应安装与地表，可在地表挖一个深 25~ 30mm 的坑，将 GPRS 天线放入后，用沥青或水泥回填。

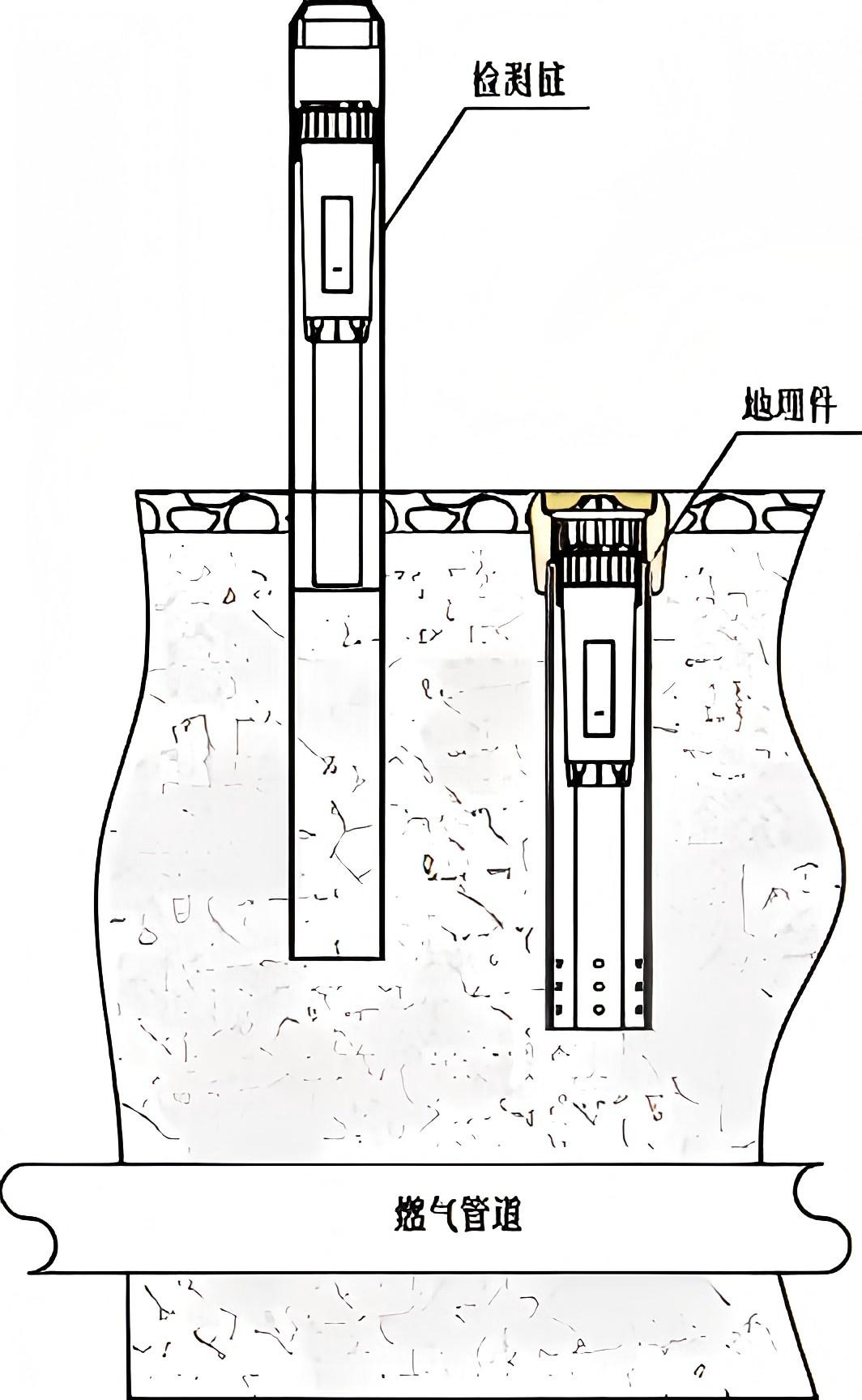

燃气管道检测桩及地埋管安装方式如下图：
4.2 设备尺寸
5、储存，搬运注意事项：
5.1 储存
5.1.1 产品储存环境温度为-40℃至 70℃ , 相对温度 ≤93%RH。
5.1.2 产品储存不含酸性、碱性以及其他腐蚀性，及易燃气体的空气环境中。
5.1.3 产品的储存应置于防尘、防雨、防潮的环境内，设备暂存使用高于 10cm 的 木踏板将设备与地面隔绝。
5.2 搬运
5.2.1 搬运设备应采用机械设备平行搬运、严禁倒置。
5.2.2 搬运设备落地时，小心轻放、切勿重放。
6、产品维护及注意事项
地下井室可燃气体监测装置安装调试完毕后，请勿随意挪动位置；
地下井室可燃气体监测装置出厂前经过了严格的标定，请不要随意更换元器件， 如需更换，请联系厂家；
一般情况下传感器的正常使用寿命为：5 年。传感器的实际使用寿命与工作环境 有直接的关系,使用环境不同,传感器的寿命会发生变化。
传感器禁止高浓度气体的冲击，这样可能损坏传感器；
产品外壳为工程塑料材质，有潜在静电电荷危险！使用中应避免摩擦！清洁时 请用湿布擦拭。
定期检查地下井室可燃气体监测装置的性能及状态，检查周期至少每三个月一 次。安装现场环境恶劣的，检测时应重点检查地下井室可燃气体监测装置的外盒与 通讯线缆是否被腐蚀，安装固定是否依然牢固。传感器金属进气片是否被堵塞，应 及时清理以免影响气体的扩散。
7、售后
在用户完全遵守说明书规定的运输、存储、安装和操作使用的条件下，产品从 出厂之日起计算保修时间，保修时间为一年（自然灾害和人为因素除外）。请勿私自 拆解本产品，一经打开，保修服务自动终止。
保修期内的产品可应客户要求，返厂免费为客户进行一次气体标定和维护,我公 司不承担产品往返运费。
超出质保期的产品，甲方只收取维修成本费。
