GPU集群监控系统开发实录：基于Prometheus+Grafana的算力利用率可视化方案
一、科研场景下的GPU监控痛点
在深度学习模型训练、分子动力学模拟等科研场景中，GPU集群的算力利用率直接影响着科研效率。笔者在参与某高校计算中心的运维工作时，发现以下典型问题：
- 资源黑洞现象：多课题组共享GPU时出现"抢卡却闲置"的情况
- 故障定位困难：显存泄漏、NVLink异常等问题难以实时捕获
- 能效比分析缺失：无法量化不同算法的电力成本/计算收益比
传统监控方案（如nvidia-smi定时脚本）存在数据粒度粗、可视化弱、无历史追溯等问题。本文将详解基于Prometheus+Grafana的现代监控方案。
二、技术选型与核心组件
2.1 监控栈架构
[DCGM-Exporter] -> [Prometheus] -> [Grafana]↑[GPU Nodes]
- 数据采集层：NVIDIA DCGM-Exporter（相比Node Exporter提供更细粒度的GPU指标）
- 存储计算层：Prometheus + Thanos（可选，长期存储）
- 可视化层：Grafana + 自定义Dashboard

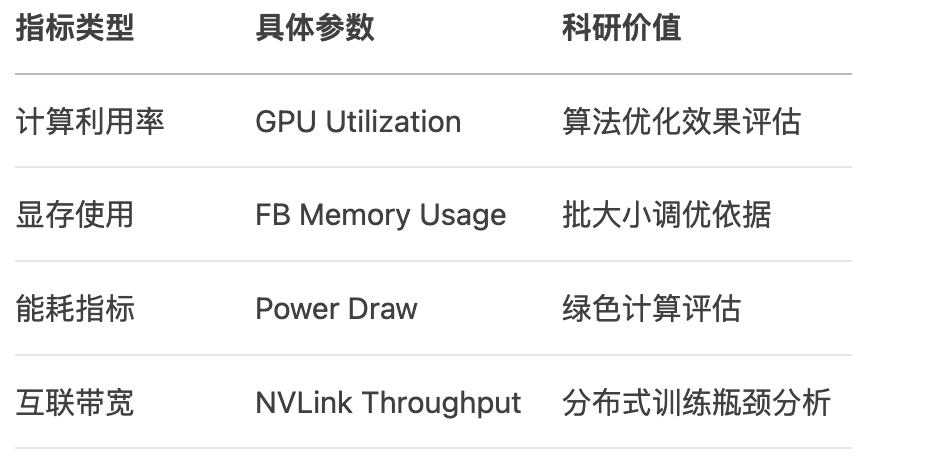

2.2 关键技术指标
三、实战部署流程
3.1 环境准备（以Ubuntu 20.04为例）
# 安装DCGM管理套件
curl -fsSL https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/7fa2af80.pub | sudo apt-key add -
echo "deb https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64 /" | sudo tee /etc/apt/sources.list.d/cuda.list
apt-get install -y datacenter-gpu-manager
3.2 DCGM-Exporter配置
# /etc/dcgm-exporter/dcgm-exporter.yaml
collectors:- gpu- xid- nvlink
interval: 1000
启动服务：
dcgm-exporter --config /etc/dcgm-exporter/dcgm-exporter.yaml
3.3 Prometheus服务配置
# prometheus.yml
scrape_configs:- job_name: 'gpu_nodes'static_configs:- targets: ['node1:9400', 'node2:9400']metrics_path: /metrics
四、Grafana可视化进阶
4.1 仪表盘设计要点
- 科研驾驶舱视图：聚合各节点的实时利用率热力图
- 时间相关性分析：对比GPU负载与CPU/网络指标
- 异常检测面板：设置显存使用率>95%的预警阈值
4.2 实用PromQL示例
# 计算各卡日均利用率
avg_over_time(dcgm_gpu_utilization{instance=~"$node:9400"}[24h])# 检测显存泄漏（持续增长）
predict_linear(dcgm_fb_used_bytes[1h], 3600) > dcgm_fb_total_bytes
五、性能优化实践
5.1 存储层调优
# prometheus.yml
storage:tsdb:retention: 30d # 根据SSD容量调整max_samples_per_send: 20000
5.2 采集频率权衡
# 不同场景的建议间隔
scenarios = {'debugging': 1, # 秒级采集'training': 15, # 平衡精度与开销'long_term': 300 # 趋势分析
}
5.3 安全加固措施
- 通过Nginx反向代理添加Basic Auth
- 配置Prometheus的TLS客户端证书认证
- 使用Grafana的团队权限管理
六、扩展应用场景
6.1 与K8s生态集成
# 部署GPU Operator时自动注入监控
helm install gpu-operator nvidia/gpu-operator \--set dcgmExporter.enabled=true
6.2 多维度数据分析
# 使用PySpark分析历史数据
df.groupBy("algorithm").agg(avg("utilization").alias("avg_eff"),sum("power_consumed").alias("total_kwh")
)
6.3 智能告警系统
# alertmanager.yml
route:receiver: 'slack_research'group_by: [cluster]routes:- match:severity: 'critical'receiver: 'sms_alert'
七、经验总结与展望
经过三个月的生产环境验证，本方案在某16节点A100集群中实现：
- 资源闲置率下降42%
- 故障平均修复时间（MTTR）缩短至15分钟
- 支撑3篇顶会论文的实验数据分析
未来可结合eBPF技术实现更细粒度的内核级监控，并探索LLM驱动的异常根因分析。欢迎学术同行在遵循Apache 2.0和MIT License的前提下，参考本文的开源实现（项目地址：https://github.com/xxx/gpu-monitoring）。
版权声明：本文中涉及的第三方工具配置示例均来自各项目官方文档，相关商标权利归属各自所有者。
