一.实验目的
1.掌握机械振打袋式除尘器滤尘机理、粉尘层和表面过滤机理、清灰机理的知识点与计算。
2.理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，根据粉尘及含尘气体的性质正确选择过滤风速。
3.掌握袋式除尘器的除尘效率和压力损失测定方法与计算。
4.了解机械振打进行清灰的方式和原理，合理设定振打周期、时间与频率。
5.掌握机械振打袋式除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。
二.技术指标
1.机械振打袋式除尘器的设计参数：
① 整套装置动力为负压式，过滤方向为内滤式，离线清灰。
② 装置允许含尘质量浓度<1mg/m3；配置至少六种粉尘。
③ 设计过滤风速0.5~0.8m/min，过滤速度可调；除尘效率＞99%。
④ 过滤风速0.6时，除尘器的压力损失800～1200Pa。
⑤ 过滤面积＞5m^2；滤袋阻力系数ξ_f 1.0×10^7（m-1）；灰斗壁斜度55°。
⑥ 振打时间1～2min、振打冲程30～50mm、振打频率20～30次/min。
⑦ 根据布袋二次粉尘层情况开启振打清灰。
⑧ 按照工程设计要求设计过滤室、滤袋、隔风板、花板、振打机构、灰斗等部件参数及尺寸，装置运行满足以上设计参数要求，装置实验压力损失与过滤风速的关系图，验证是否符合。
2.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤900w；安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.实验通风管路、弯头、卡盘、宝塔头：材质均为304不锈钢。
5.台面采用304不锈钢板，不锈钢框架实验台（3838mm不锈钢方管、脚轮均为万向带禁锢）。
6.装置外形尺寸：21506291920mm。
三.主要配置及参数

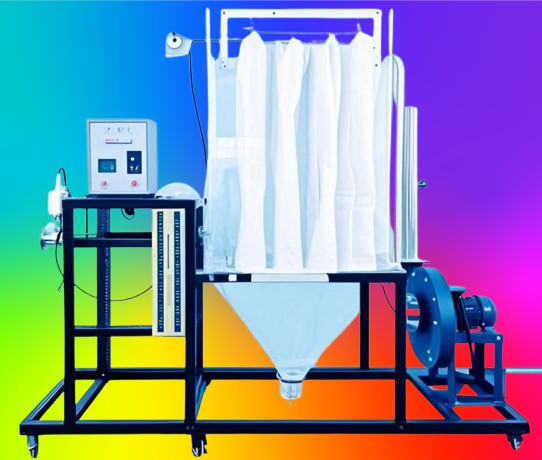

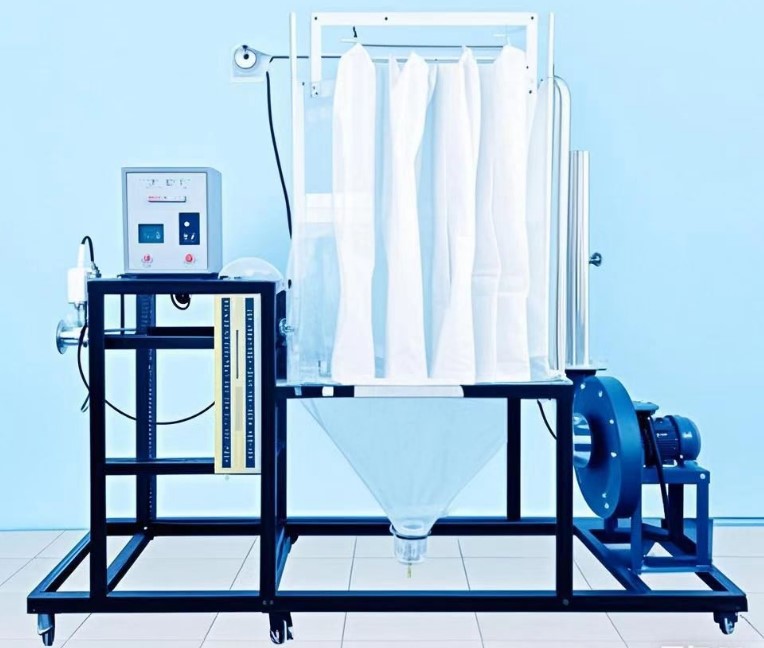

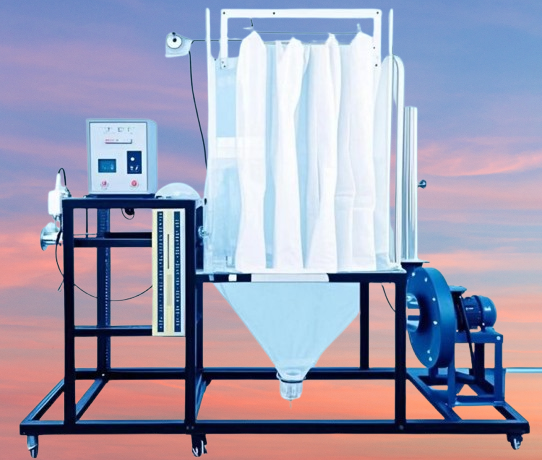

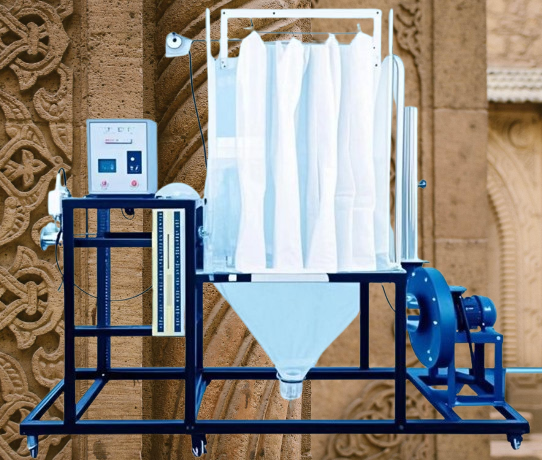

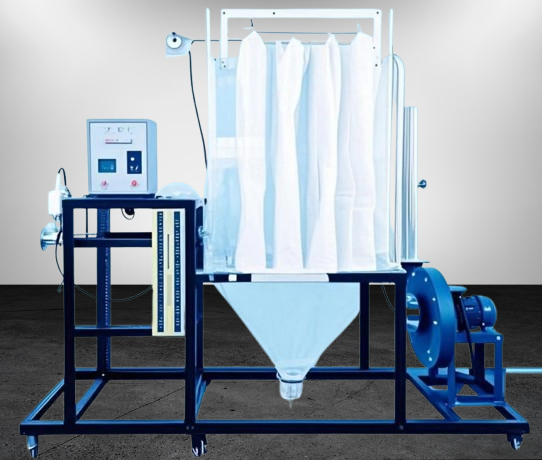

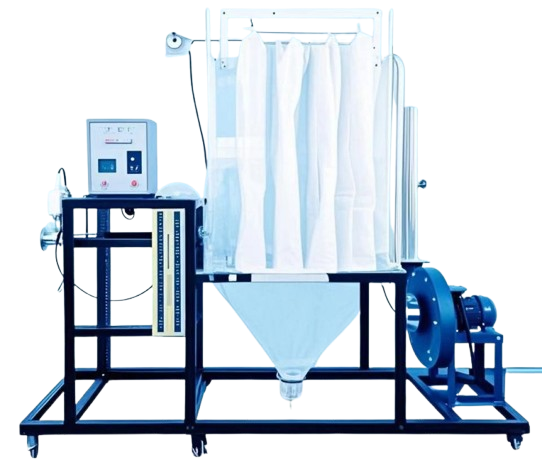

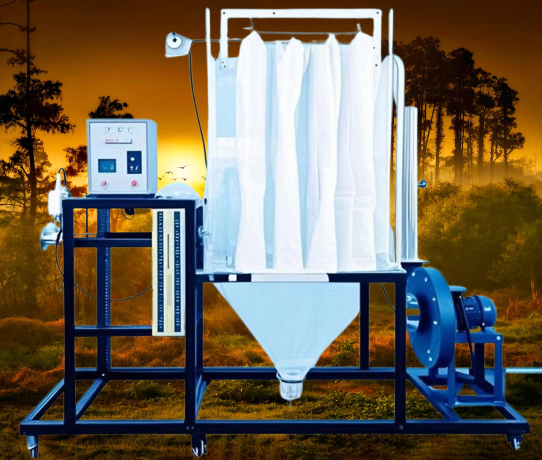

1.袋式除尘器1套：材质透明有机玻璃、壁厚10mm，包括过滤室、滤袋、隔风板、花板、横向振打机构、灰斗等。
2.滤袋：材质常温，数量12个。
3.横向振打装置1套。
4.卸除灰尘装置1套：材质透明有机玻璃管、φ10080mm、卡盘连接，方便装卸。
5.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102110mm。
6.气尘混合装置1套：PP材质混合芯叶管道静态混合器。

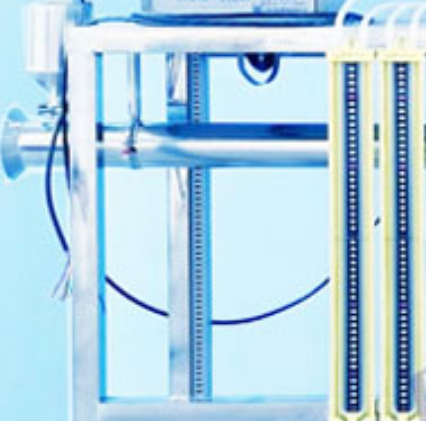

7.U形压力计2个：玻璃材质。
8.L型皮托管1套：304不锈钢材质，系数0.999~0.998。
9.浓度人工检测口2个、风压检测口2个、透明测压软管1批。

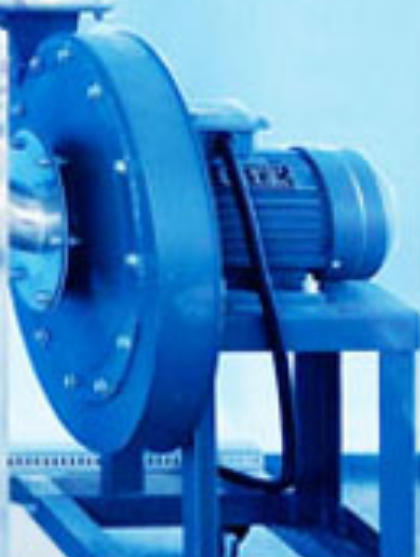

10.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m3/h、全压2223-2262Pa、转速2830r/min。
11.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。
12.六种粉尘各0.5Kg。

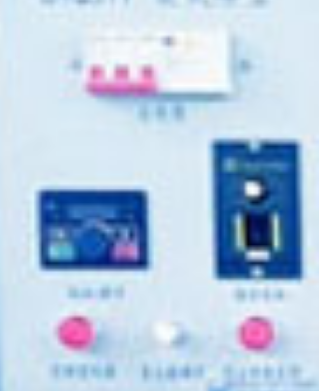

13.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰/德力西电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
14.提供实验指导书。
