5G NR PDCCH之信号调制

              本节主要介绍PDCCH处理中的信号调制过程。[38.211-7.3.2.4]

 1. 前情提要：

        PDCCH（Physical Downlink Control Channel，物理下行控制信道）主要用于传输DCI（Downlink Control Information，下行控制信息），用于通知UE资源分配，调度信息、系统信息等，可指示UE（User Equipment，用户设备）进行上行或下行数据的传输。PDCCH通过 CORESET（Control Resource Set，控制资源集）与搜索空间（Search Space）共同确定其用于数据接收的时频域资源。其中：

        CORESET表征了PDCCH的频域位置和时域占用的符号数量等时频资源，PDCCH可以在CORESET上进行传输。CORESET中的控制区域位于每个 BWP 内（即CORESET所占RB数量小于等于BWP所占RB数量），且每个 BWP 最多可以配置3个CORESET。由于每个用户最多可以配置4个BWP，因此，每个用户最多可以配置12个 CORESET[38.331]。5G中CORESET分布如下图所示。

        由于PDCCH不再占用全部带宽，而是通过CORESET进行资源配置，因此，搜索空间表征了PDCCH时频资源的发送周期和符号起始位置等具体位置集合信息。且由于在搜索阶段，UE无法知晓发给它的DCI格式、聚合等级及在PDCCH上的位置等，因此，UE须对所有可能的候选位置和所有可能的DCI格式、聚合等级组合逐一尝试解码。具体搜索空间的类型如下表所示。

        PDCCH其数据的主要处理流程为：DCI→CRC处理→POLAR编码→速率匹配→加扰→信号调制→资源映射。PDCCH处理流程如下图所示。

 2. 信号调制：

       PDCCH中，通过将第二次加扰后长度为 bit的二进制数据 进行QPSK数字调制，最终生成一组长度为个符号的复数数据。[38.211-7.3.2.4]（此部分与PBCH的信号调制相似，可参考：5G NR PBCH之信号调制）

        该序列经过正交相移键控（QPSK）调制，可将二进制序列中每2 bit映射为1个符号（以复数形式表示）。QPSK符号生成过程在38.211-5.1.3给出，具体生成规则如下：

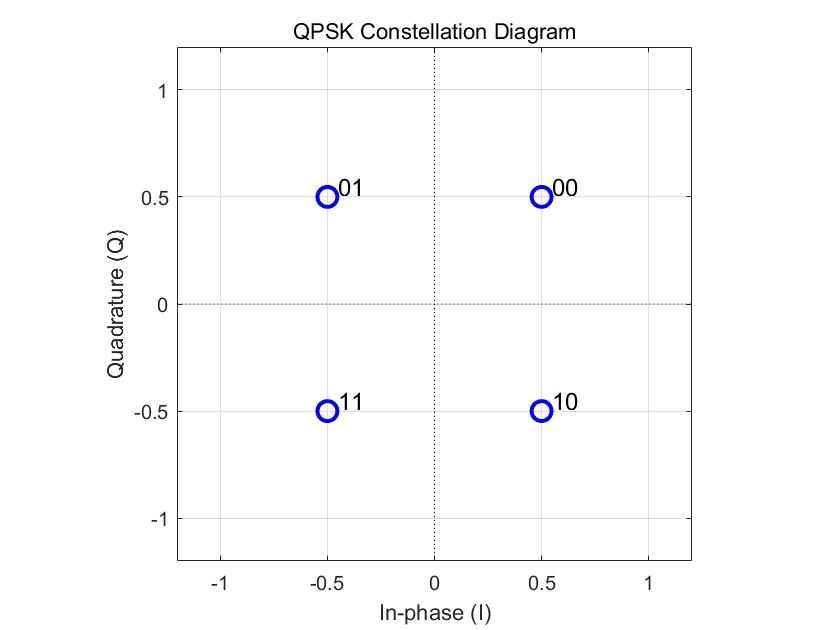

         此时，将2个二进制位与通过该公式共同映射为1个复数QPSK调制符号。QPSK调制星座图如下图所示：

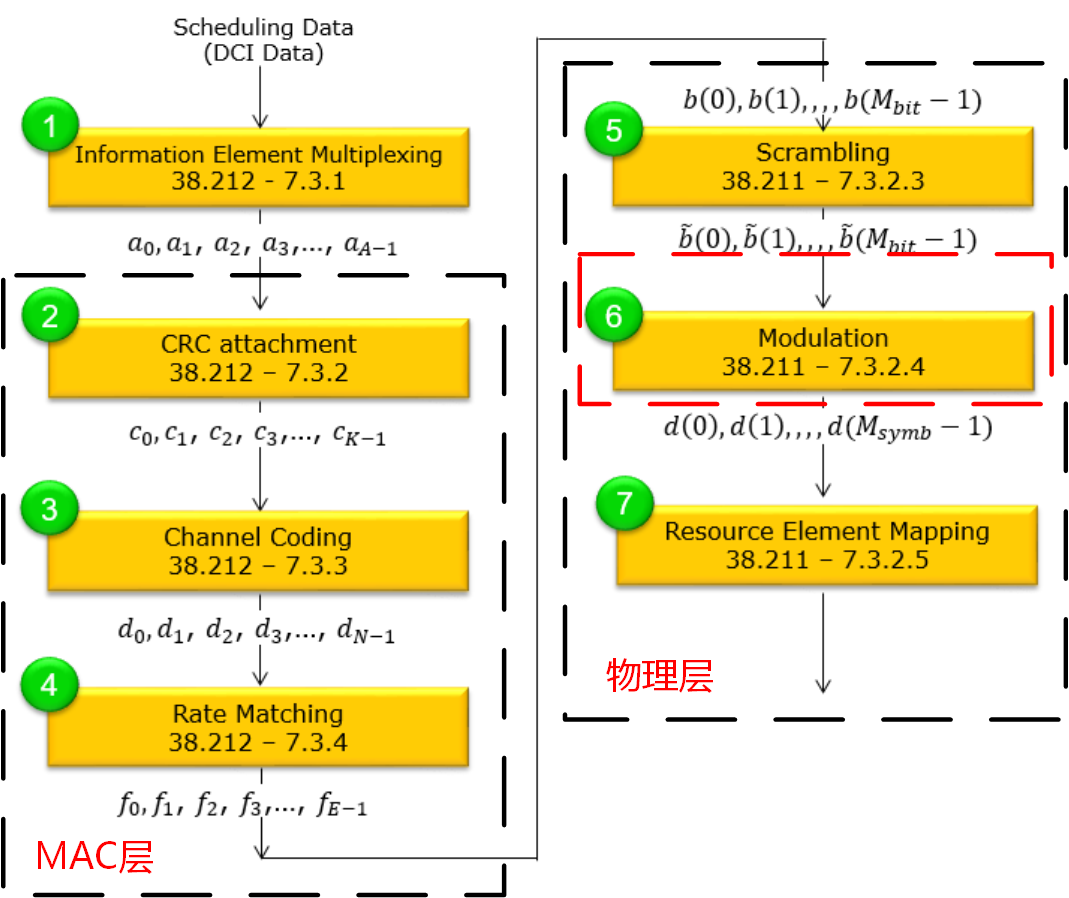

        PDCCH信号调制过程如下图所示：

​
