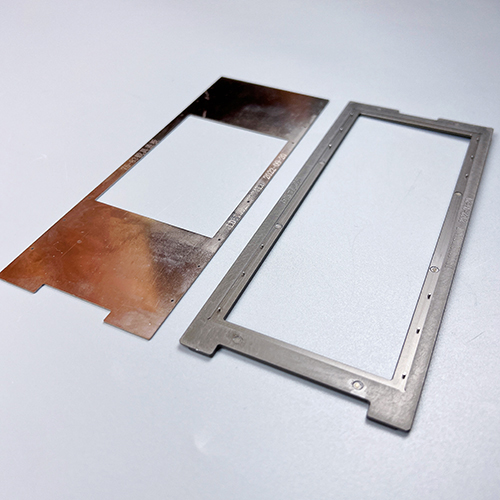

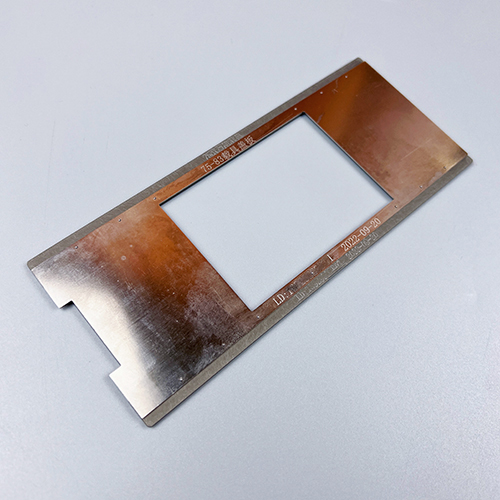

COB封装固晶载具/IC芯片固晶载具核心功能与核心要求
好的，这是一个非常核心且专业的领域。COB封装固晶载具和IC芯片固晶载具是半导体封装和前道工艺中的关键工装，其精度和可靠性直接决定了产品的良率。
虽然两者功能相似（固定基板，供贴片机拾取芯片并贴装），但由于芯片尺寸、精度要求和应用场景的不同，在设计上有着显著的差异。下面我将对两者进行详细的对比和阐述。
核心功能与核心要求
功能：精准地固定PCB、陶瓷基板、Lead Frame（引线框架）等基板，为固晶机（Die Bonder）提供稳定、可靠的基准平台，确保芯片被贴装到正确的位置。
核心要求：
超高精度与稳定性：微米级（μm）的定位精度和重复定位精度。
热管理：在热压焊（Epoxy）或共晶焊（Eutectic）过程中，能精确控制温度且热变形极小。
真空吸附可靠：提供均匀且稳定的真空吸附力，固定基板不移位。
材料耐用：耐磨、防静电、耐高温、不释气、不易产生金属粉尘。
防呆与追溯：防止误操作，并支持生产数据追溯。
对比：COB封装固晶载具 vs. IC芯片固晶载具
| 特性维度 | COB封装固晶载具 (用于LED/功率器件等) | IC芯片固晶载具 (用于半导体封装) |
|---|---|---|
| 精度等级 | 高精度 (10-25 μm) | 超高精度 (≤ 5 μm, 甚至亚微米级) |
| 芯片尺寸 | 较大 (Mini LED 100μm+, 功率芯片mm级) | 更小 (传统IC芯片几十μm, 先进封装<10μm) |
| 基板类型 | 铝基板、陶瓷基板、BT板、PCB | 引线框架(Lead Frame)、PCB、陶瓷封装体 |
| 热管理需求 | 极高。常集成加热器，用于共晶焊或胶水固化。功率大，需均温。 | 中高。也常用加热载具，但对均温性要求同样苛刻。 |
| 主要工艺 | 银胶/绝缘胶粘贴、共晶焊 | 银胶粘贴、共晶焊、环氧树脂粘贴 |
| 关键设计重点 | 散热、大面积温度均匀性、针对不同基板的适配性 | 极致精度、超低热变形、超洁净、超高刚性 |
| 材料选择 | 高强度铝合金（硬质阳极化）、不锈钢 | 殷钢(Invar)、碳纤维复合材料(CFRP)、高级不锈钢 |
| 真空吸附 | 多真空腔室设计，适应不同尺寸基板 | 精密微孔阵列，真空稳定性和洁净度要求极高 |
| 典型应用 | LED显示模组、汽车大灯、功率模块、电视背光 | CPU、内存、射频芯片、传感器、BGA封装 |
载具关键设计细节
1. 材质选择 (Material Selection)
殷钢(Invar)：IC固晶首选。CTE（热膨胀系数）极低（~1.5 ppm/°C），在高温下几乎不变形，完美匹配硅芯片的CTE，确保热过程对位精度。缺点：重量大、成本高。
碳纤维复合材料(CFRP)：高端IC和COB的优选。比刚度极高、重量轻、CTE可设计为接近零。广泛应用于高速、多晶粒贴装和大型面板级封装。
铝合金(Aluminum)：COB封装主流。性价比高，导热性好（适合加热载具），易于加工。通过硬质阳极化处理增强表面硬度、耐磨性和绝缘性。
不锈钢(Stainless Steel)：耐磨、耐腐蚀，用于精度要求较高的场合，但其CTE相对较高。
2. 加热系统 (对于加热载具)
内置加热管：均匀排布在载具内部，配合多区温度传感器（PT100），实现闭环控制，确保工作表面温度高度均匀（±1°C至±2°C）。
隔热设计：载具底部需采用隔热材料（如PEEK、电木）隔离，防止热量传递到固晶机的精密运动部件。
3. 真空系统 (Vacuum System)
多腔室独立设计：将真空区域划分为多个独立腔室，每个腔室有单独的真空通道。优点：a) 避免因基板微小泄漏导致整个载具真空失效；b) 可适配不同尺寸的基板。
微孔阵列：精密加工的吸附小孔，分布均匀，确保吸附力平衡，防止基板翘曲。
4. 定位系统 (Positioning System)
机械定位：使用硬质合金或陶瓷定位销与基板上的工艺孔配合（“一面两销”原理），提供粗定位。
视觉基准：载具上集成高对比度的视觉标记（Fiducial Mark）。固晶机的相机通过识别载具和基板上的标记，进行补偿计算，实现最终的精准对位。这是达到μm级精度的关键。
5. 表面处理与洁净度 (Surface Treatment & Cleanliness)
表面处理：阳极化（铝）、镀镍（钢）、特氟龙涂层（防粘）、抛光。
洁净度：无尘室环境下装配和清洁，防止颗粒物污染芯片。材料选择低释气、不易产生粉尘的类型。
智能化与趋势
RFID追溯：载具内置RFID标签，记录唯一ID、使用次数、维修历史、当前生产批次等信息，与MES系统无缝集成。
嵌入式传感器：集成温度、真空度传感器，实时监控工艺状态，实现预测性维护和数据收集（SPC）。
自动化接口：设计标准机械接口（如SMIF标准），与AGV和机器人协同，实现全自动上下料。
总结与建议
对于COB封装（如LED）：优先考虑高强度铝合金加热载具，重点关注散热能力、温度均匀性和成本控制。
对于IC封装：优先考虑殷钢或碳纤维复合材料载具，不惜成本追求极致精度、热稳定性和洁净度。
选择固晶载具不仅是选择一个夹具，而是选择一套保证良率的工艺解决方案。在与供应商合作时，务必提供详细的工艺参数（芯片尺寸、精度要求、工艺温度、基板类型），并进行严格的热形变测试和精度验证。
