EPLAN如何添加接触器辅助触头 | 解决触点不足问题详解4----使用部件组



        本文介绍了在EPLAN软件中解决交流接触器辅助触点不足的简便方法。当现有接触器辅助触点不够时，可直接选用数据库中的预组合部件组（包含多个主触点和辅助触点），比手动添加附件更快捷。

           文中通过实例展示如何选择合适部件组（含3主触点+3常开1常闭辅助触点）来满足4触点需求，并在设备导航器中自动匹配。该方法前提是数据库存在对应组合部件，否则仍需新建部件组。相比此前介绍的三种方法，此方案操作更简单高效。



 在实际的项目使用中，当交流接触器的辅助触点不够用的情况下，需要给交流接触器添加辅助触头，并把他们组合使用，如下图。将两个零件组合在一起，在Eplan软件上体现为部件组。

在EPLAN软件上是怎么来体现的呢，在上一篇文章中，

EPLAN如何添加接触器辅助触头 | 解决触点不足问题详解3----给接触器添加附件

采用了接触器线圈添加附件的方法来实现。

本文采用一种更为简单的方法来实现，接触器辅助触点不够用的场面。如下图。

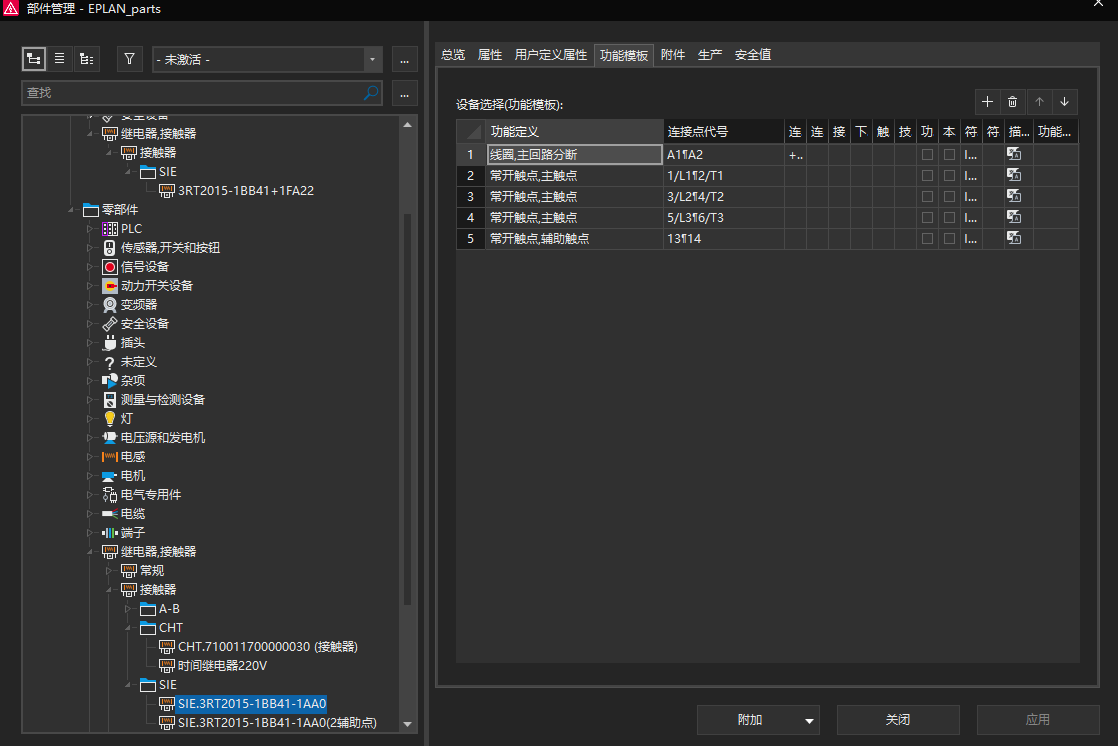

k1接触器，需要用到四个辅助触点。在Eplan数据库中的零部件常见的只有一个常开辅助触点，如下图。辅助触点不够用，这个时候可以选择使用部件组中的元件。

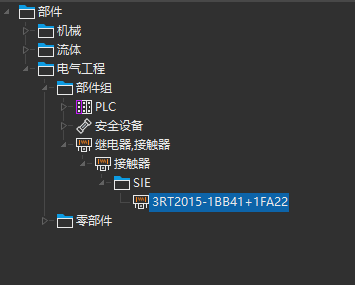

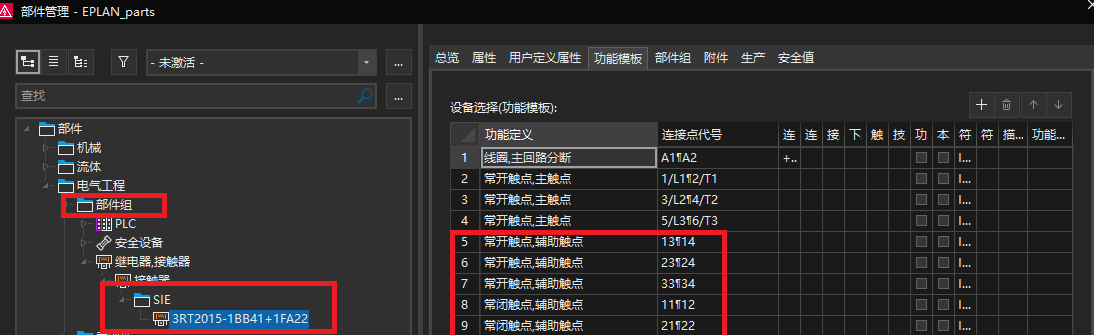

在这个部件组中，发现一个已经组合好的部件，如下图，从右边的功能数据中，可以发现，除了三个主触点以为外，还有三个常开和一个常闭的辅助触点。能满足以上电路的要求。

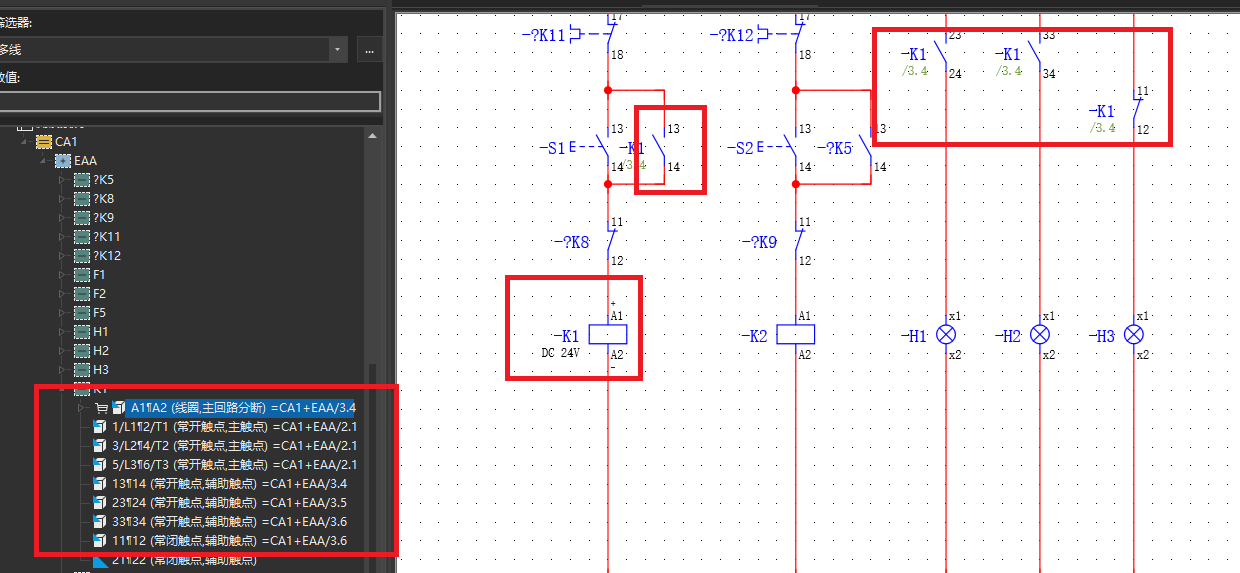

选择使用后。在设备导航器中可以发现，所有触点都匹配上了。如下图。

从以上 这种方法也能快速的找到部件，来满足触点不够的情况。

相比以前三种方法，本方法更加快捷，更加方便。前提是要数据库中有这样的一种组合好的部件。如果没有那只能自己新建部件组来满足。
