第二十八天-光敏传感器实验

news 2025/9/2 7:18:50

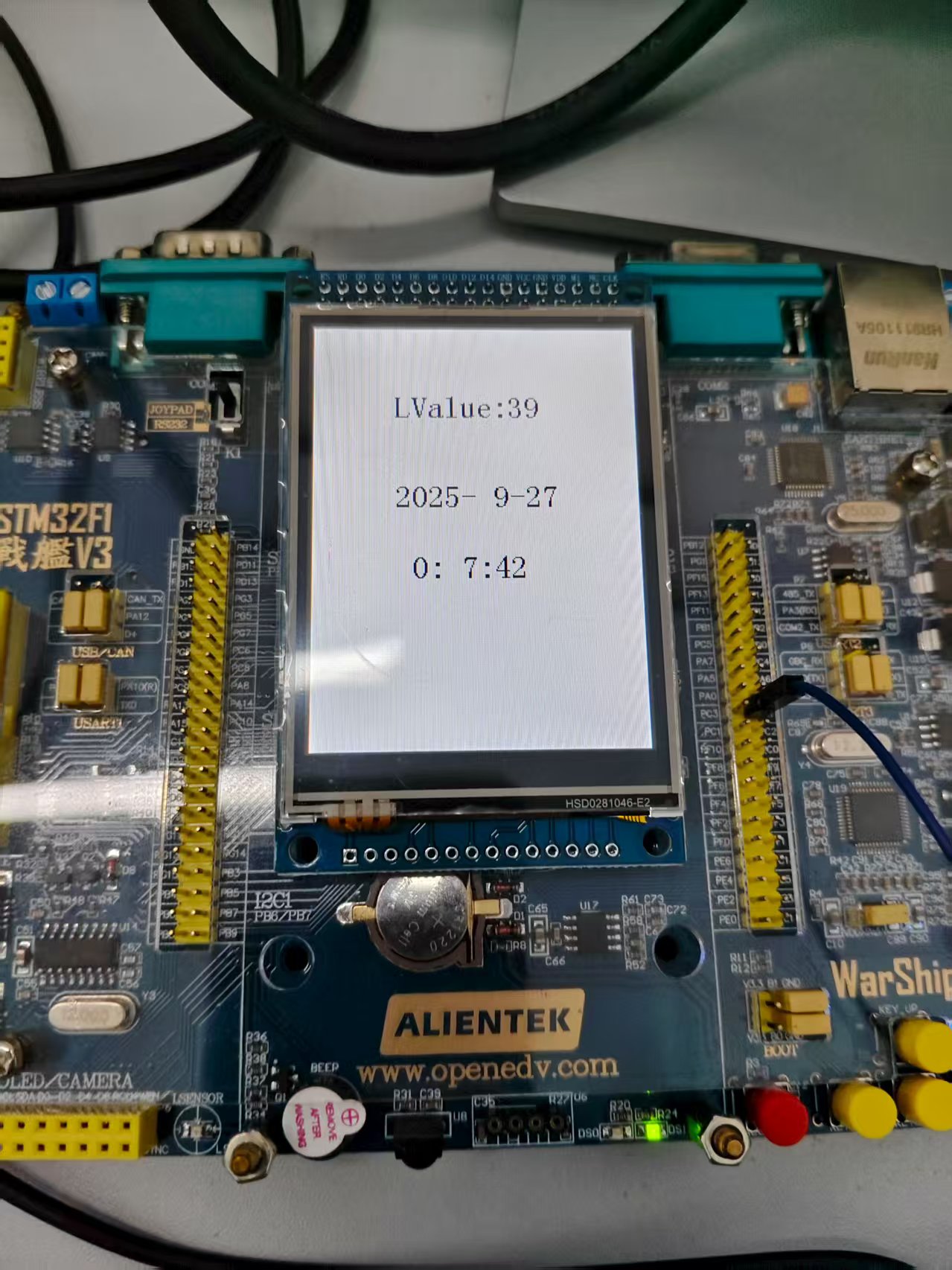

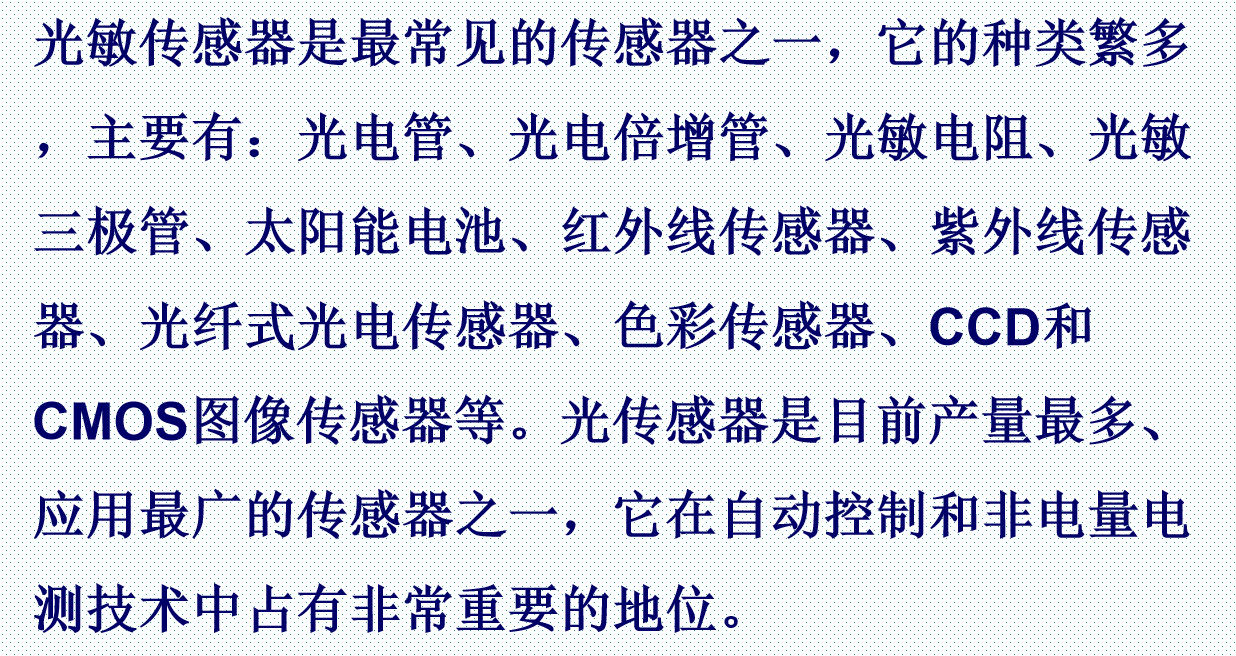

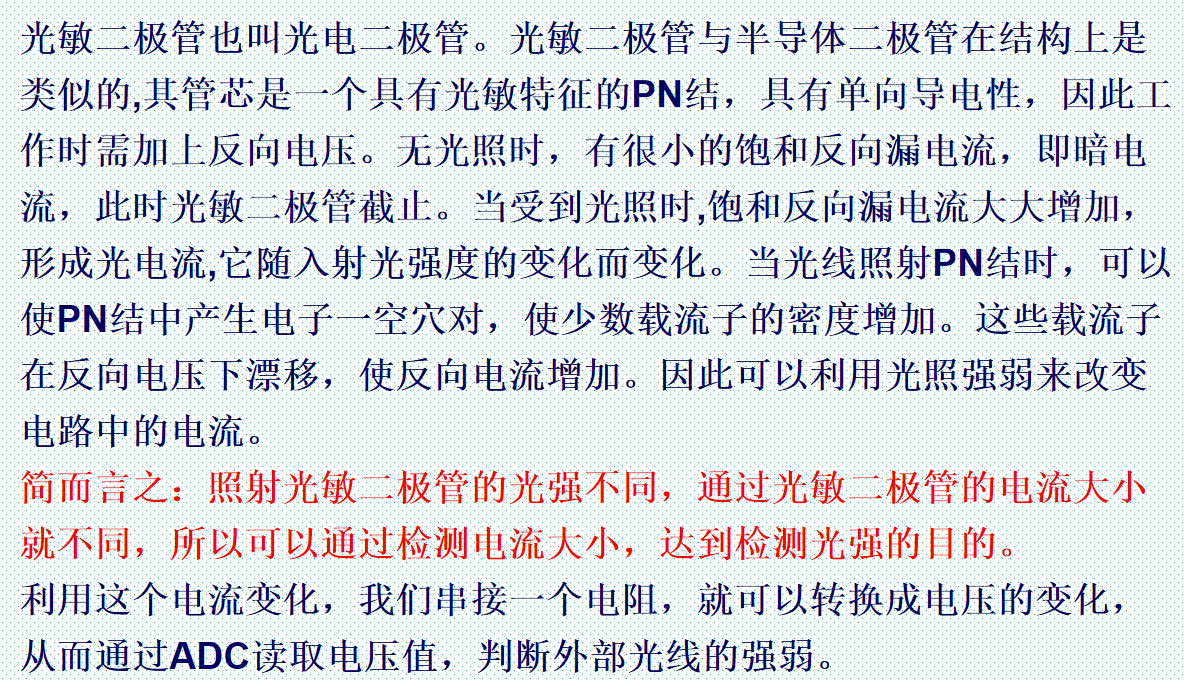

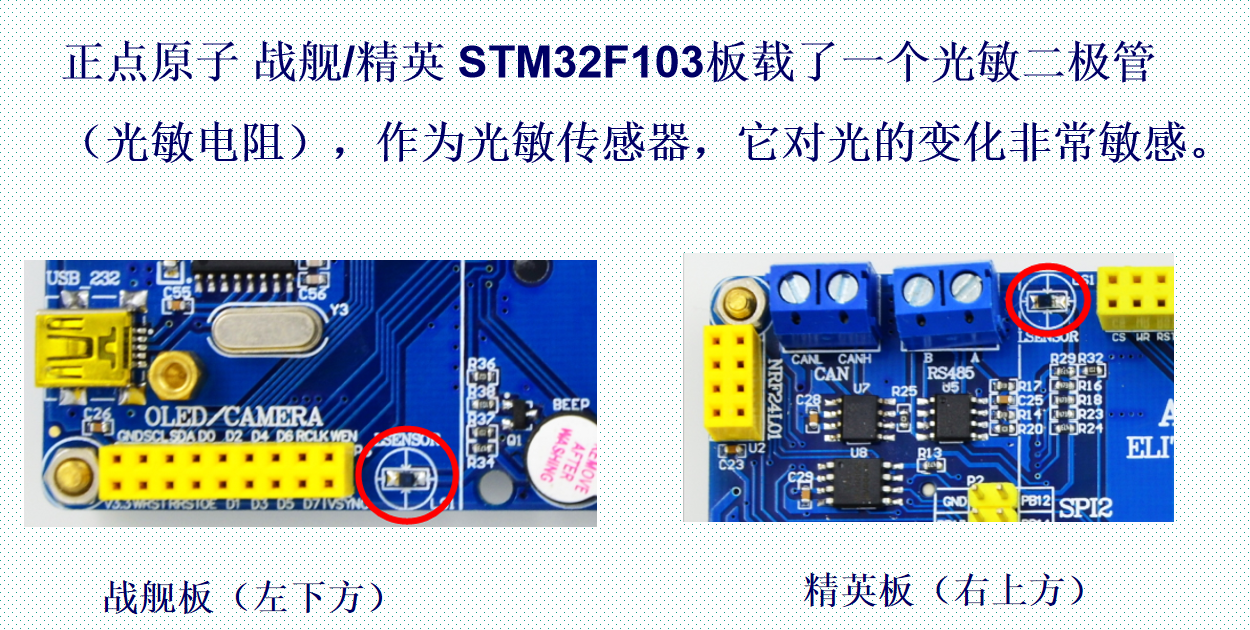

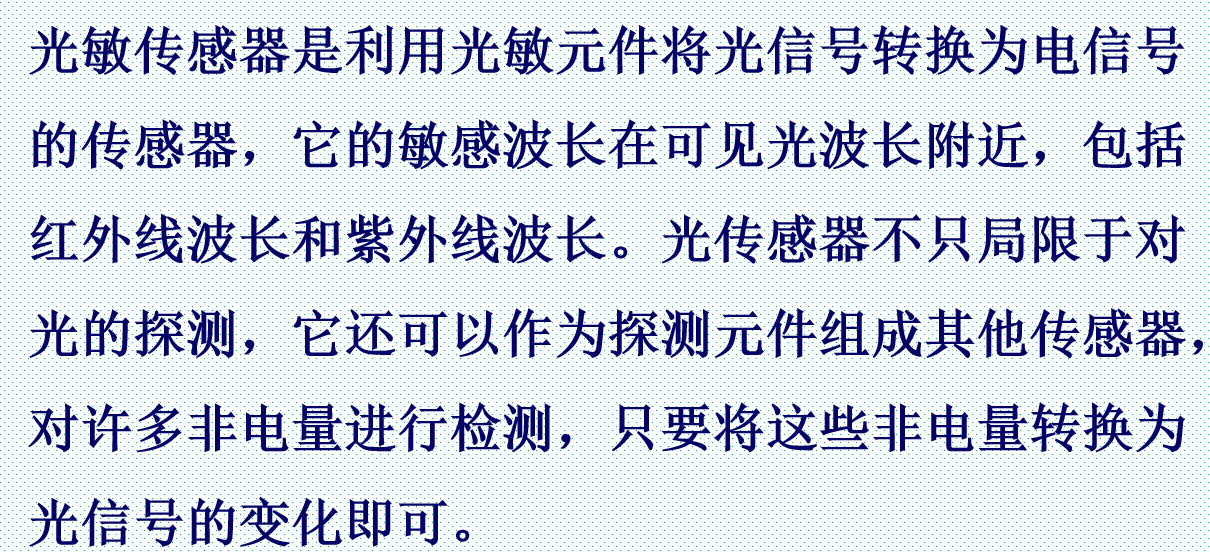

一、光敏传感器简介

二、硬件连接

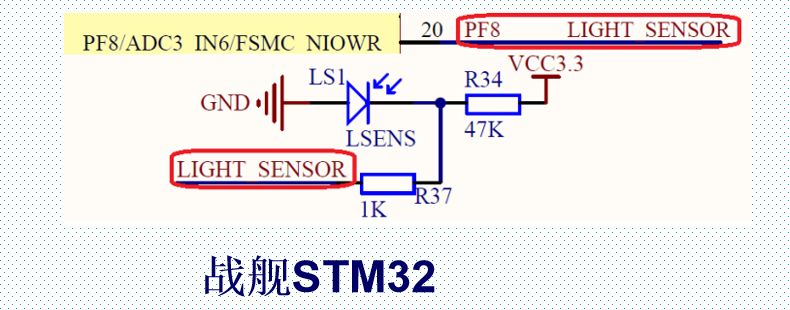

1、电路图

2、电路原理

R34与LS1组成了一个分压电路，PF8测的是LSENS节点的电压值。

当无光照时，LS1的电阻非常大，此时LSENS节点电压约等于3.3v。

当光照逐渐强烈时，LS1的阻值慢慢减小，R34进行分压，LSENS节点电压变小。

总而言之，光照与所测电压成反比。

R37是一个保护电阻，避免电流过大，损坏ADC引脚。并且它也不会分压，造成测量结果不准确，因为ADC具有非常高的输入阻抗，远高于R37的电阻值。

三、实验代码

1、详细代码

①lsensor.h

#ifndef __LSENSOR_H
#define __LSENSOR_H
#include "stm32f10x.h"u8 Get_LightValue(void);			//获取内部温度传感器温度值
void L_Adc_Init(void); //ADC通道初始化
u16  L_Get_Adc(u8 ch); //获得某个通道值
u16  L_Get_Adc_Average(u8 ch,u8 times);
u8 Dis_Get_LightValue(void);
#endif

②lsenor.c

#include "lsensor.h"
#include "lcd.h"
#include "delay.h"
#include "usart.h"void L_Adc_Init(void)
{//时钟使能 GPIOF ADC3RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOF | RCC_APB2Periph_ADC3,ENABLE);//使能GPIOFGPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN;GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8;GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOF, &GPIO_InitStruct);ADC_DeInit(ADC3);RCC_ADCCLKConfig(RCC_PCLK2_Div6);ADC_InitTypeDef ADC_InitStruct;ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;ADC_InitStruct.ADC_NbrOfChannel = 1;ADC_InitStruct.ADC_ScanConvMode = DISABLE;ADC_Init(ADC3, &ADC_InitStruct);ADC_Cmd(ADC3,ENABLE);//校验ADC_ResetCalibration(ADC3);while(ADC_GetResetCalibrationStatus(ADC3));ADC_StartCalibration(ADC3);while(ADC_GetCalibrationStatus(ADC3));}
u16  L_Get_Adc(u8 ch)
{ADC_RegularChannelConfig(ADC3,ch,1,ADC_SampleTime_239Cycles5);ADC_SoftwareStartConvCmd(ADC3,ENABLE);while(!ADC_GetFlagStatus(ADC3,ADC_FLAG_EOC));printf("1\r\n");u16 AdcValue = ADC_GetConversionValue(ADC3);ADC_ClearFlag(ADC3, ADC_FLAG_EOC);return AdcValue;}
u16  L_Get_Adc_Average(u8 ch,u8 times)
{u32 sum = 0;for(u8 i = times;i > 0;i--){sum += L_Get_Adc(ch);delay_ms(10);}return sum / times;
}
u8 Dis_Get_LightValue(void)
{u16 Vol = L_Get_Adc_Average(ADC_Channel_6,10);if(Vol > 4000)Vol = 4000;u8 LValue = 100 - (Vol / 40);LCD_ShowNum(144,50,LValue,2,24);
}
