STM32CubeMX + HAL 库：基于 I²C 通信的 AHT20 高精度温湿度测量实验

 1 概述

1.1 实验目的

        本实验基于 STM32CubeMX 与 HAL 库，借助硬件 I²C 接口实现对 AHT20 高精度温湿度传感器的测量与数据处理。实验内容涵盖 AHT20 的初始化流程、指令交互机制、测量数据的采集与物理量转换等关键环节。通过对实验驱动代码与测试结果的完整展示，读者不仅能够深入理解 STM32 硬件 I²C 总线的应用方法，还能掌握数字环境传感器的通信特性及工程集成方式，为智能硬件系统中的 环境监测、气象采集与物联网应用 提供实践参考与技术支撑。

1.2 温湿度传感器介绍

        除常见的温湿度传感器外，部分器件也具备温度测量功能。例如，实时时钟芯片 DS3231 内部集成了一个温度传感器，用于实现晶振的温度补偿功能。虽然该传感器可以提供温度数据输出，但其设计主要目的是保证时钟的高精度运行，因此在实际应用中温度测量精度有限（典型精度约 ±3 ℃），不适合用于对环境温度有高精度要求的场景。

        此外，STM32 单片机内部也集成了温度传感器，通常位于片上二极管或晶体管结构，通过测量 PN 结电压随温度变化的特性来获得温度信息。该传感器的主要用途是为 MCU 的内部自适应调节和过热保护提供参考，其测量误差通常在 ±5 ℃ 甚至更大，且需要经过标定才能获得较为可靠的数据。因此，STM32 内部温度传感器更适合作为片内温度监测或过热保护手段，而不适合用于精确的环境温度采集。

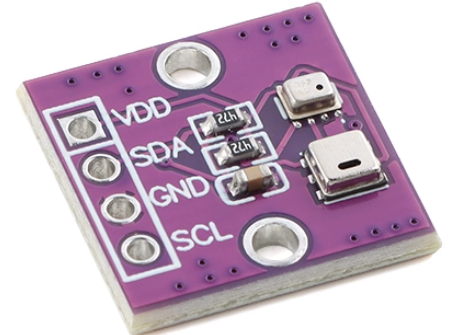

1.3 AHT20指标介绍

注： 入门实验可使用 DHT11 或 DHT22 进行温湿度采集，二者通信兼容，DHT22 精度更高；实际工程或环境监测广泛使用 AHT20，高精度可靠；DS3231 与 STM32 内部温度传感器仅作辅助参考，不适合精确环境测量。

1.4 AHT20使用介绍

        在 STM32 HAL 库中，AHT20 的 7 位 I²C 地址固定为 0x38，左移 1 位得到 0x70。无论读写操作，只需在 HAL 函数中传入 0x70，HAL库会根据函数类型自动设置最低位（0=写，1=读）

1.5 写命令

在 HAL 库中，有两个常用 I²C 函数发送数据：

写数据 (HAL_I2C_Mem_Write)

HAL_I2C_Mem_Write

• 场景：适用于存储型 I²C 设备（如 EEPROM）

• 功能：一次性写入内存地址和数据

• 特点：保证总线时序连续，EEPROM 或寄存器型芯片可以正确识别存储地址

注意事项：

• 不能分两次使用 HAL_I2C_Master_Transmit

• 原因：第一次发送存储地址后 Stop → 第二次发送数据时，EEPROM 会把第一个数据字节当作新的内存地址

• 正确做法：一次性发送 [存储地址 + 数据]，或使用 HAL_I2C_Mem_Write

内部实现：

• Start 信号：主机发送起始信号

• 发送从机地址 + 写标志 (DevAddr+W)

• 发送存储地址 (MemAddress)

• 发送数据：从机接收要写入的字节

• Stop 信号：结束总线通信

传输数据 (HAL_I2C_Master_Transmit)

HAL_I2C_Master_Transmit

• 场景：适用于命令型 I²C 设备（如 AHT20）

• 功能：发送命令及参数数据

• 特点：可先发送命令，再连续发送参数，效果等同于 HAL_I2C_Mem_Write

• 原因：HAL 库底层写操作就是“先发送地址/命令 → 再发送数据”，总线连续

内部实现：

• Start 信号：主机发送起始信号

• 发送从机地址 + 写标志 (DevAddr+W)

• 发送命令字

• 发送参数数据（可选）

• Stop 信号：结束总线通信

HAL_StatusTypeDef HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c,      // 指向 I2C 外设句柄，选择具体 I2C（如 &hi2c1）uint16_t DevAddress,           // 从设备 I²C 地址（左移1位的8位地址），HAL 自动处理 R/W 位uint16_t MemAddress,           // 从设备内部寄存器地址（要写入的寄存器）uint16_t MemAddSize,           // 寄存器地址长度：I2C_MEMADD_SIZE_8BIT 或 I2C_MEMADD_SIZE_16BITuint8_t *pData,                // 指向要写入的数据缓冲区指针uint16_t Size,                 // 要写入的数据长度（字节数）uint32_t Timeout               // 超时时间（ms），超过返回错误
);

HAL_StatusTypeDef HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c,  // I2C 外设句柄uint16_t DevAddress,       // 从机地址（7 位或 10 位地址左移 + R/W 位）uint8_t *pData,            // 待发送的数据缓冲区指针uint16_t Size,             // 发送的数据长度（字节数）uint32_t Timeout           // 超时时间（ms）
);

1.6 读数据

在 HAL 库中，有两个常用 I²C 函数接收数据：

读数据 (HAL_I2C_Mem_Read)

• 场景：适合带内部地址或寄存器的 I²C 设备

• 功能：先写从机内部寄存器地址，再读取数据

• 特点：通过写入寄存器地址 + Repeated Start + 读操作，保证时序连续，适用于带寄存器或内存地址的 I²C 设备（如 EEPROM）

内部实现：

• Start 信号：主机发送起始信号

• 发送从机地址 + 写标志 (DevAddr+W)

• 发送寄存器/存储地址 (MemAddress)

• Repeated Start 信号：连续启动，保持总线控制权

• 发送从机地址 + 读标志 (DevAddr+R)

• 接收数据：从从机读取指定长度的数据

• Stop 信号：结束总线通信

说明：这种操作保证了时序连续，EEPROM 或寄存器型 I²C 芯片可以安全识别寄存器地址并返回正确数据。

接收数据 (HAL_I2C_Master_Receive)

• 场景：适合命令型设备直接返回数据或连续读取 I²C 总线数据

• 功能：直接从 I²C 从机接收指定长度的数据

• 特点：无需先写寄存器地址，数据读取连续，适用于不带内部寄存器地址的设备（如 AHT20 测量数据）

内部实现：

1. Start 信号：主机发送起始信号

2. 发送从机地址 + 读标志 (DevAddr+R)

3. 接收数据：从从机连续读取指定长度的数据

4. Stop 信号：结束总线通信

说明：因为没有写入寄存器地址的过程，所以 EEPROM 等需要先指定内存地址的芯片不能直接使用该函数读取数据。

HAL_StatusTypeDef HAL_I2C_Master_Receive(I2C_HandleTypeDef *hi2c,  // 指向 I2C 外设句柄，选择具体 I2C（如 &hi2c1）uint16_t DevAddress,       // 从设备 I²C 地址（左移1位的8位地址），HAL 自动处理 R/W 位uint8_t *pData,            // 指向接收数据缓冲区的指针uint16_t Size,             // 要接收的数据长度（字节数）uint32_t Timeout           // 超时时间（ms），超过返回错误
);

HAL_StatusTypeDef HAL_I2C_Mem_Read(I2C_HandleTypeDef *hi2c,  // I2C 外设句柄uint16_t DevAddress,       // I2C 从机地址（7 位左移 + R/W）uint16_t MemAddress,       // 内存寄存器地址 / 命令字uint16_t MemAddSize,       // MemAddress 长度：I2C_MEMADD_SIZE_8BIT 或 I2C_MEMADD_SIZE_16BITuint8_t *pData,            // 接收数据缓冲区指针uint16_t Size,             // 要接收的数据长度（字节数）uint32_t Timeout           // 超时时间（ms）
);

2. STM32CubeMx设置

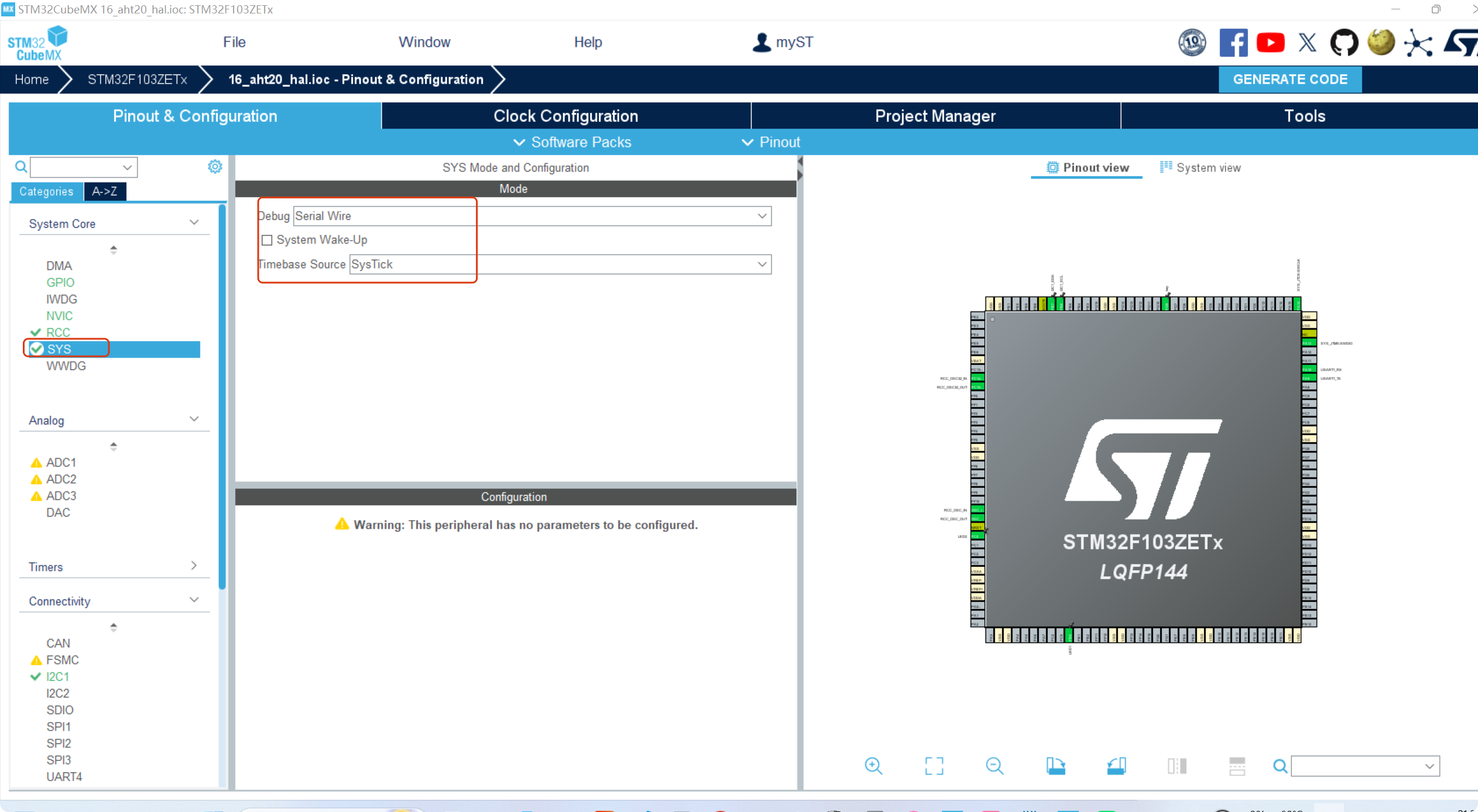

2.1 SYS设置

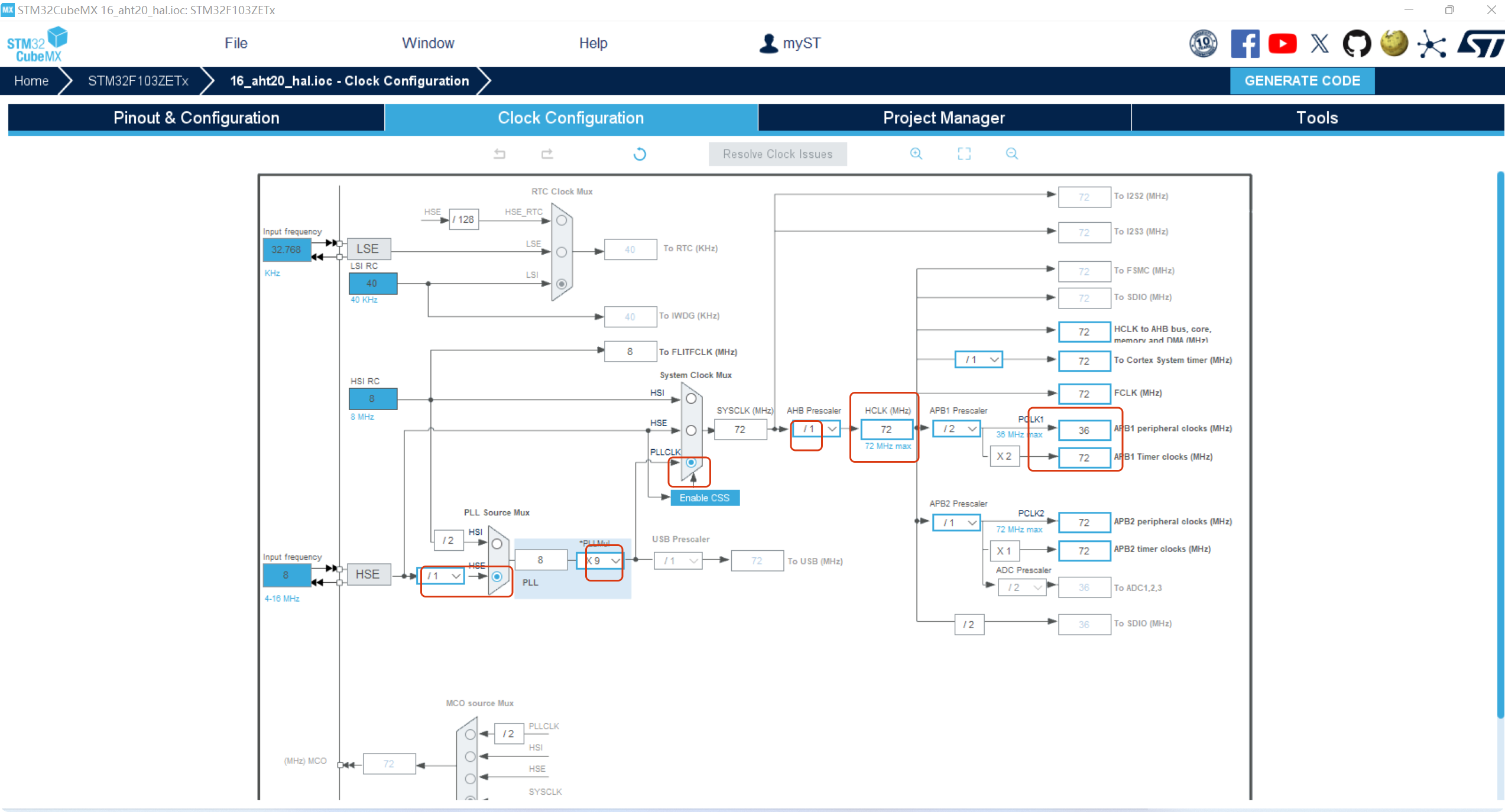

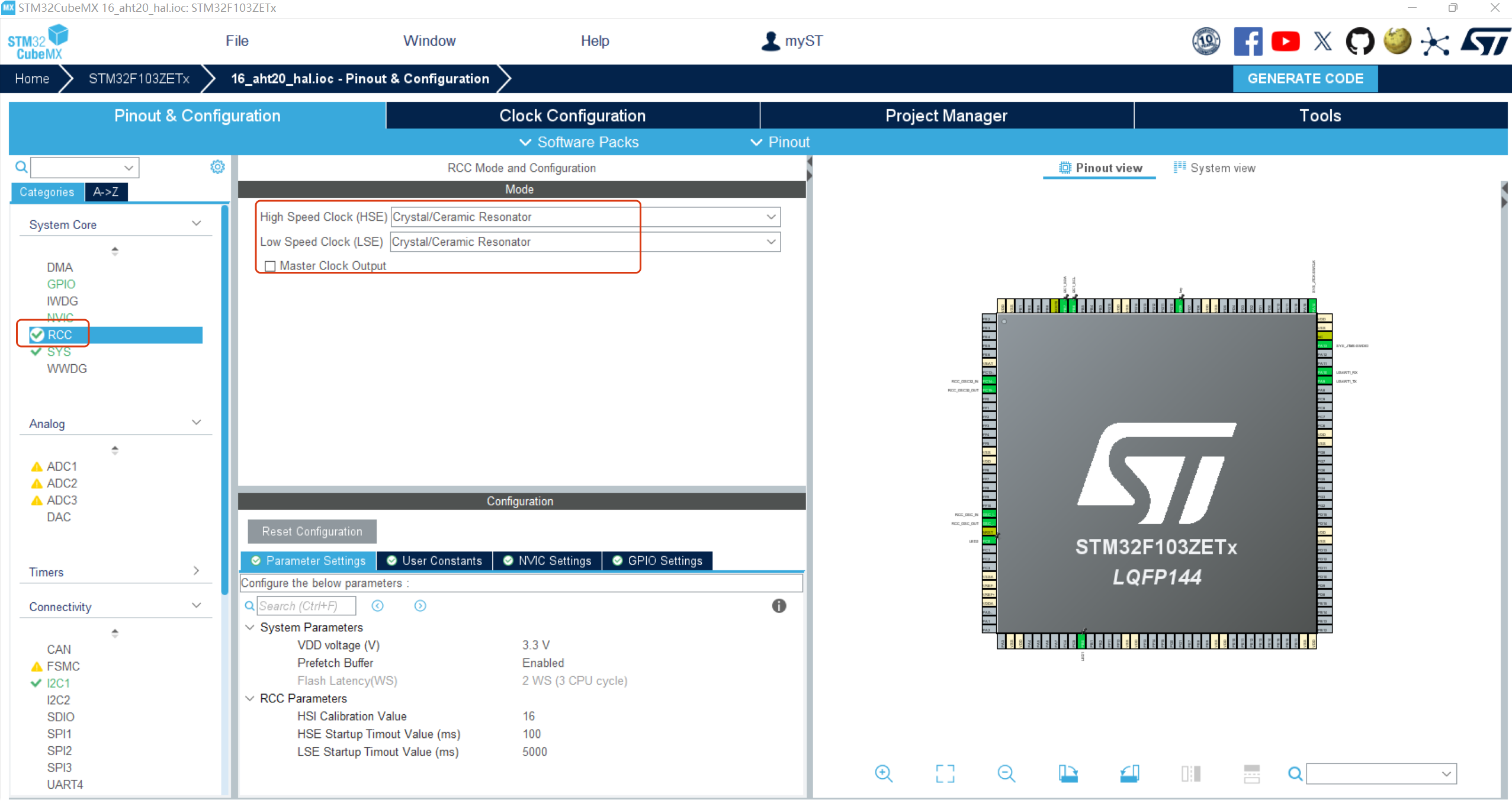

2.2 RCC设置

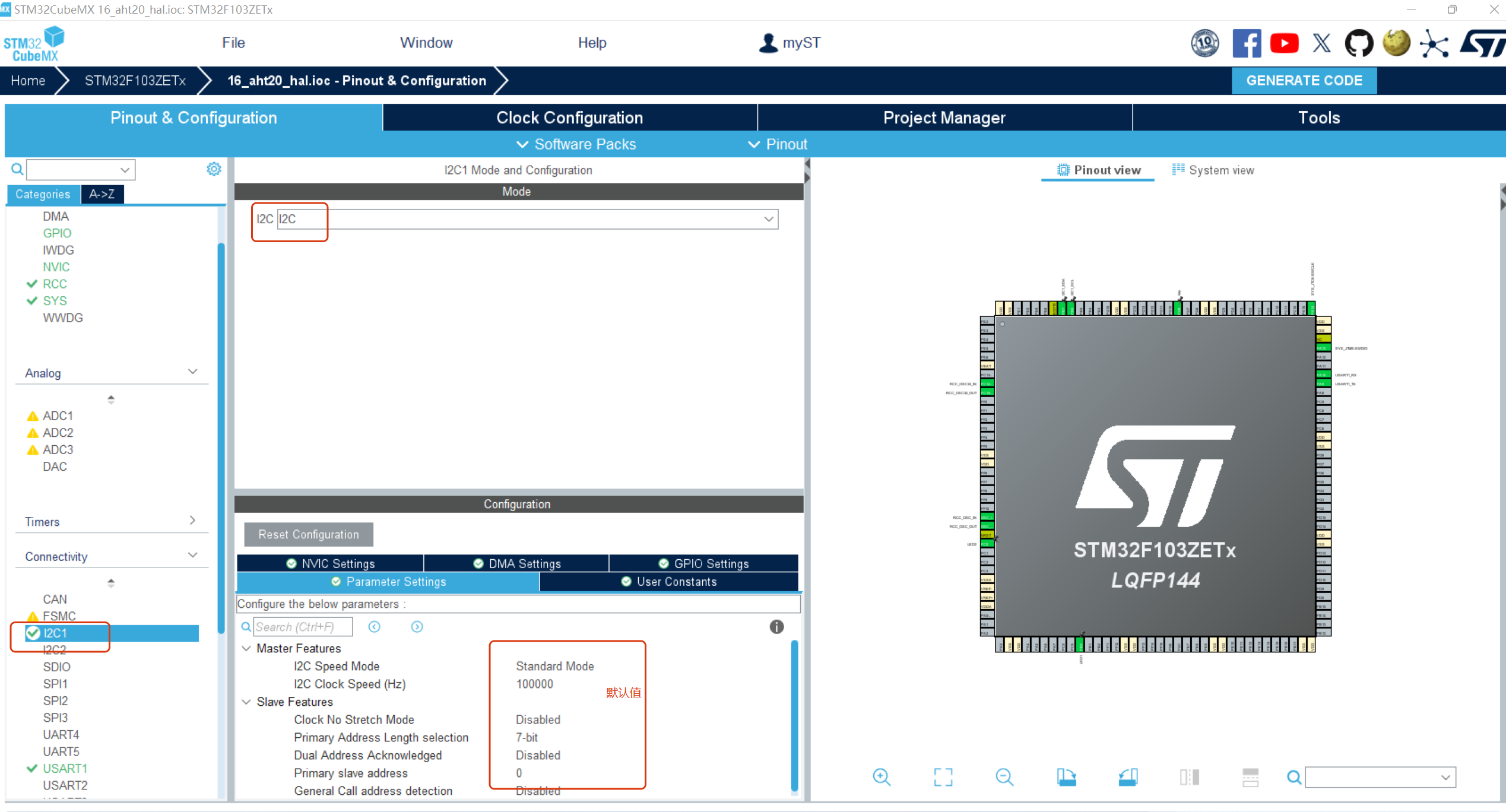

2.3 IIC设置

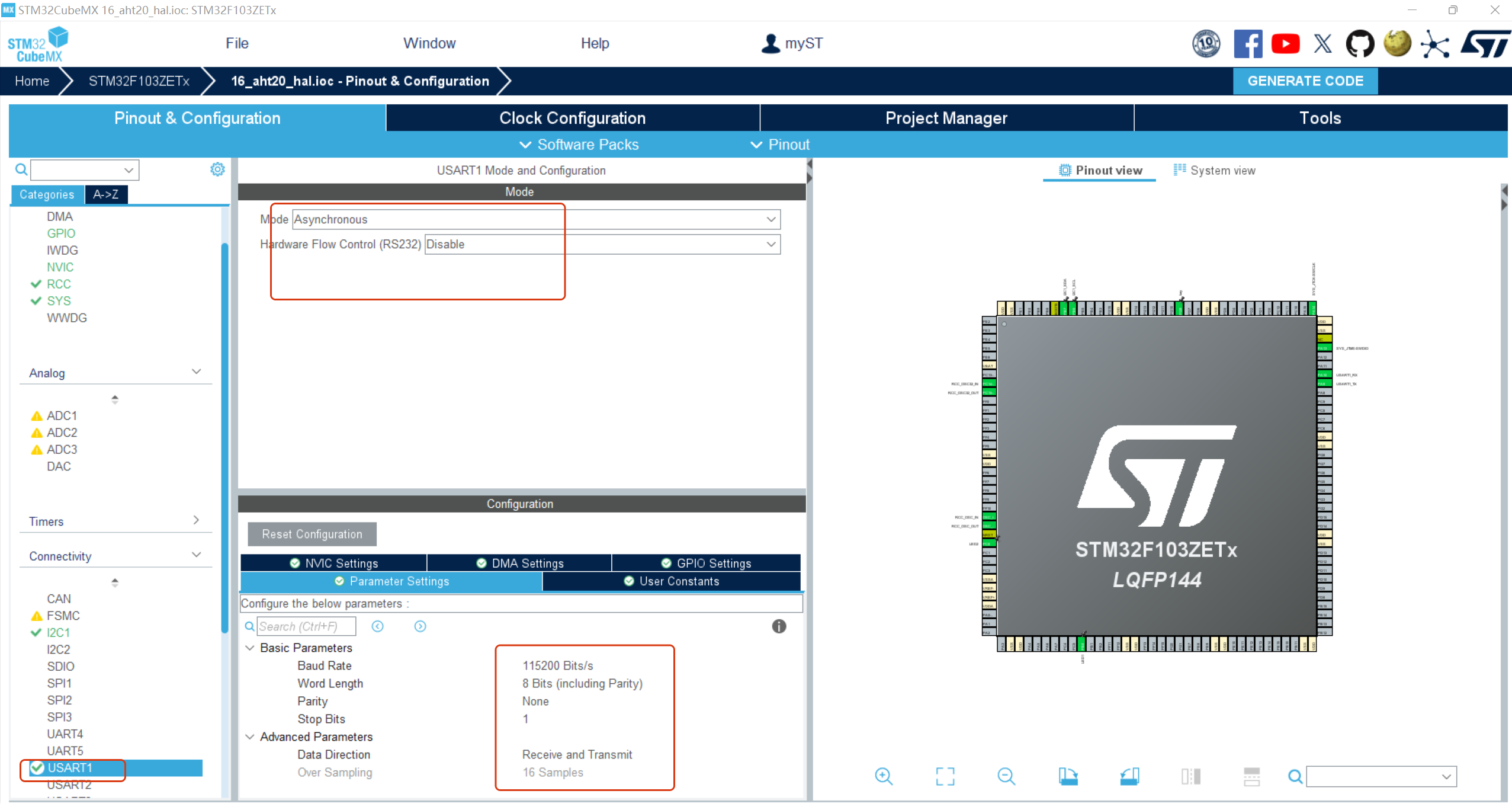

2.4 USART设置

3. MDK keil设置

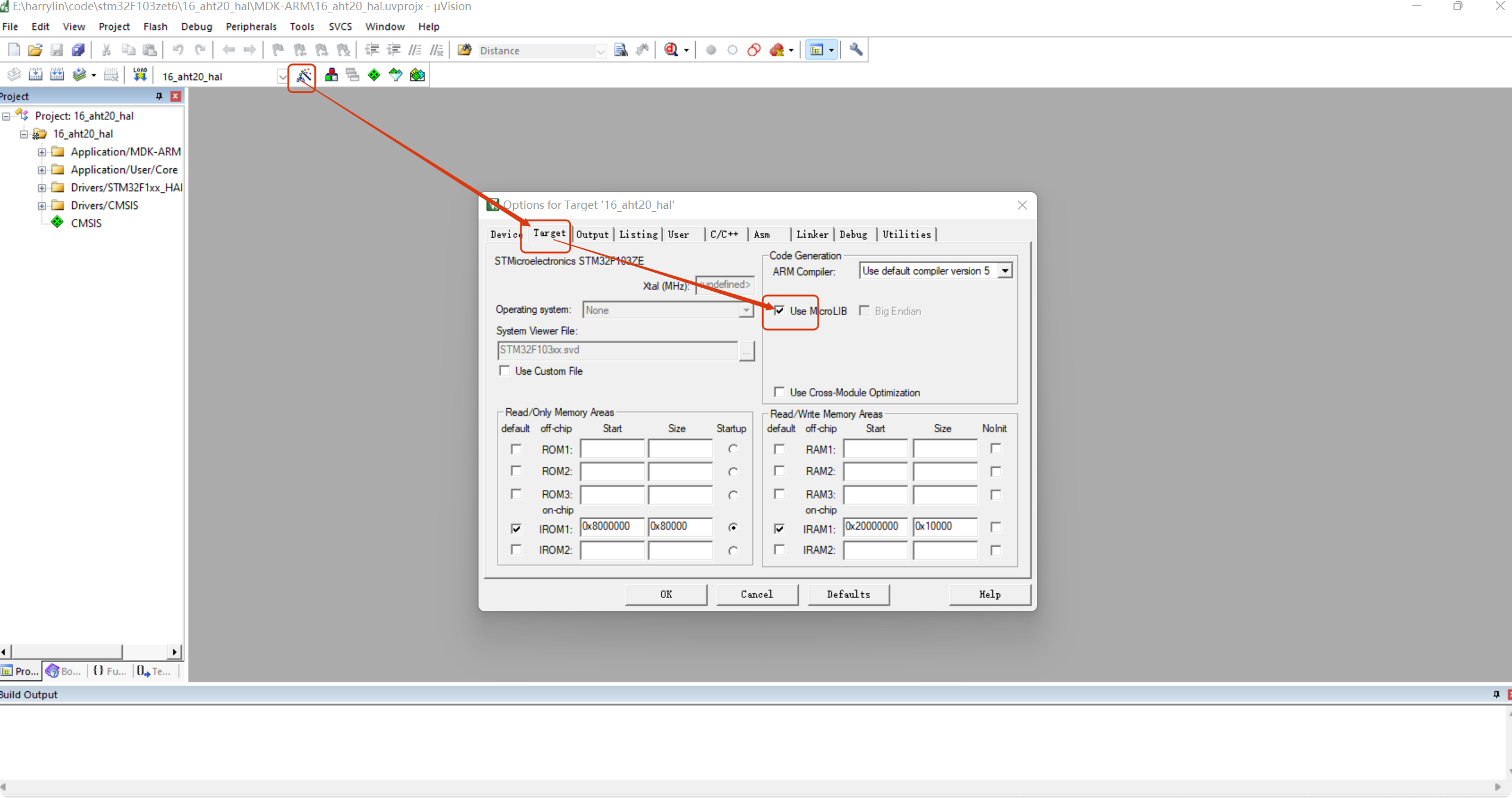

3.1 Target设置

3.2 工程目录添加

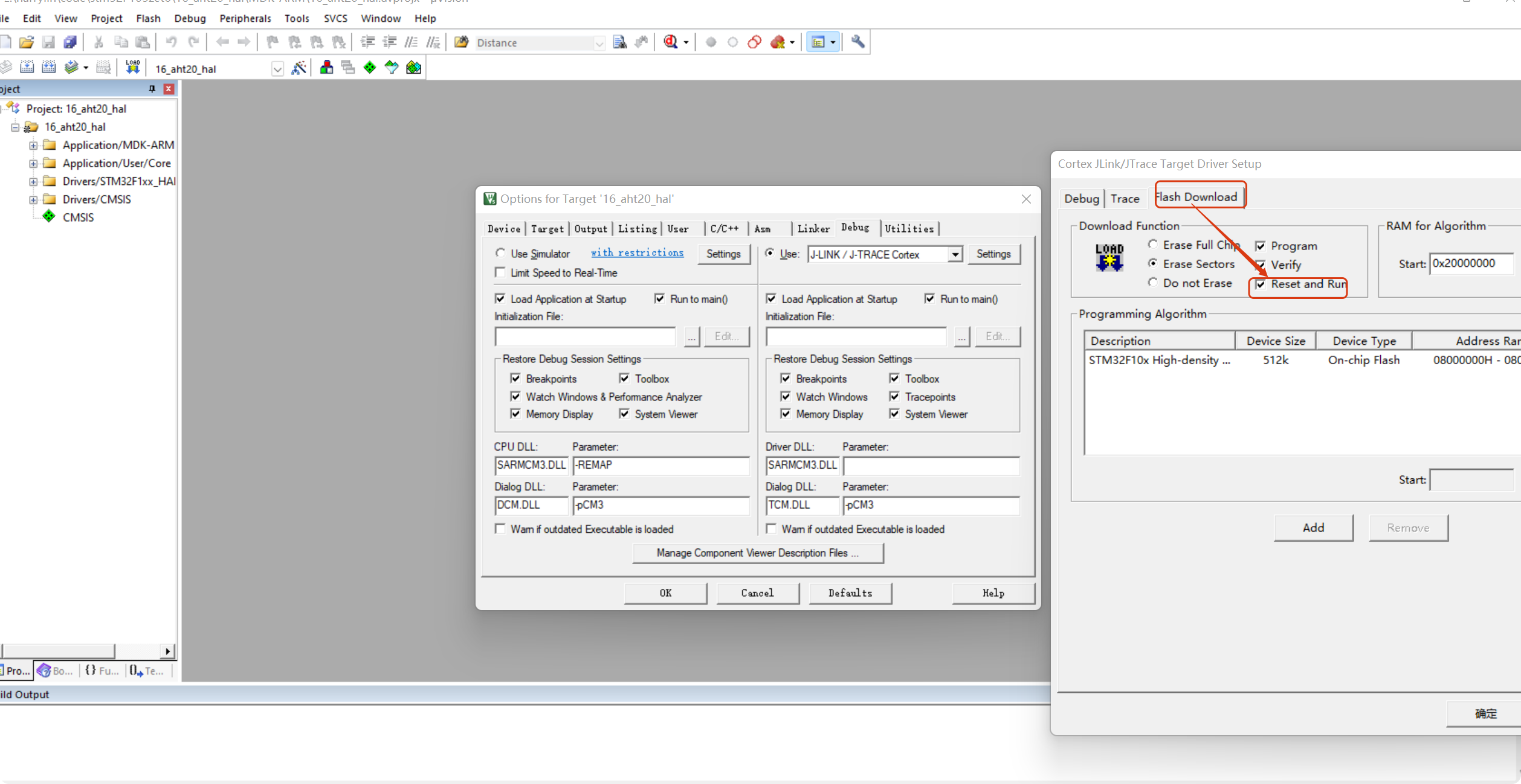

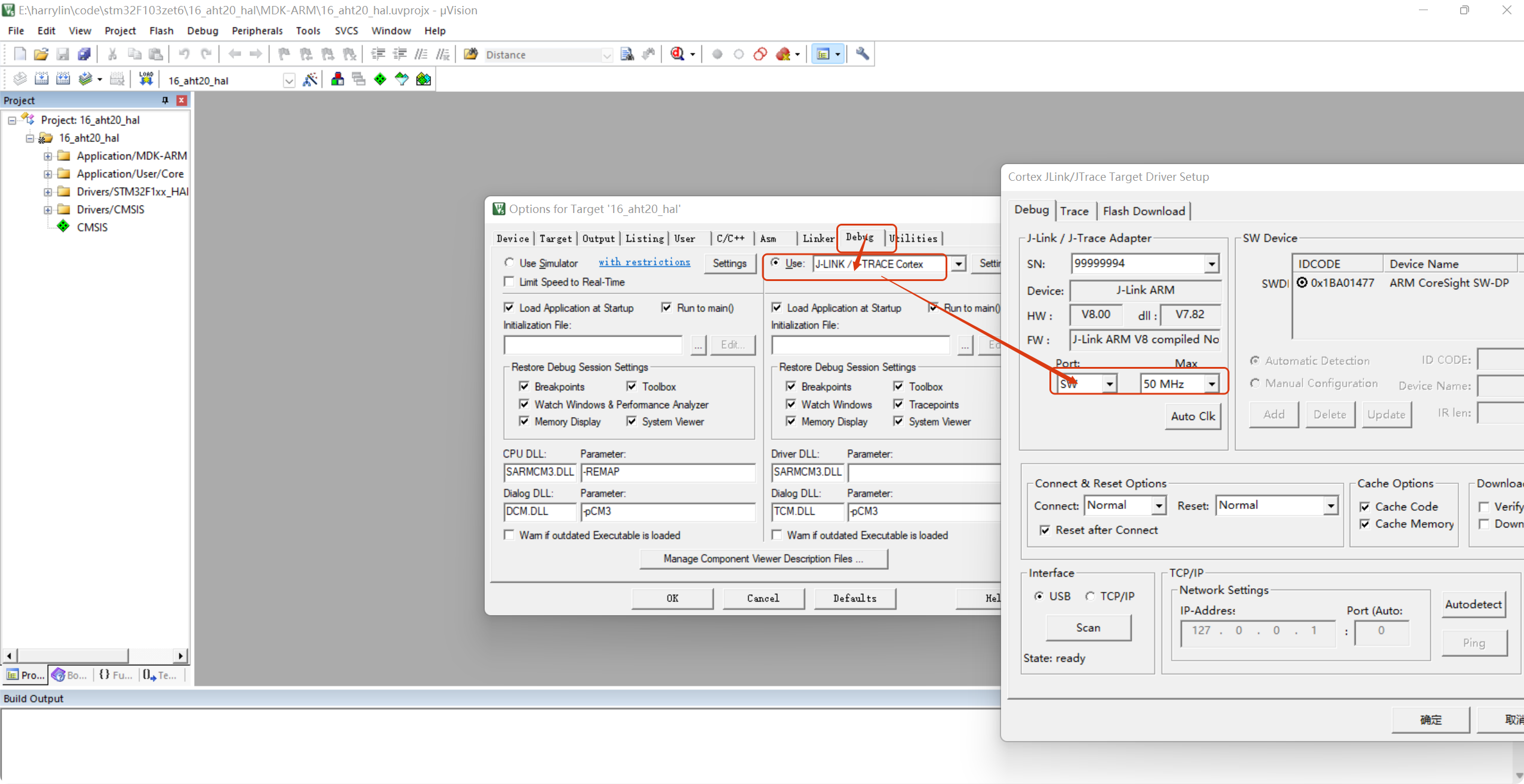

3.3 debug设置

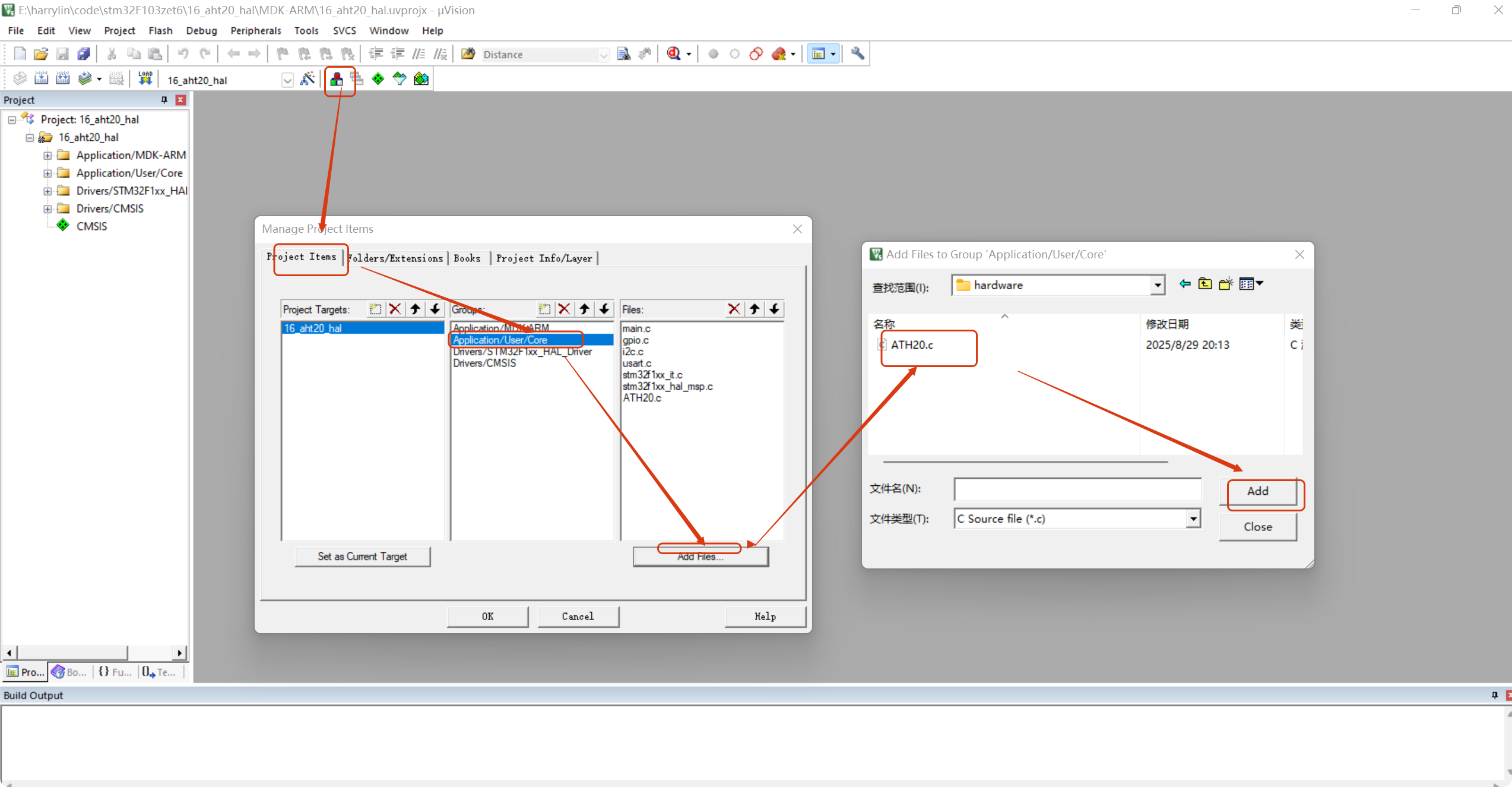

3.4 工程文件添加

4. VSCode编码

4.1 ATH20.c

#include "ATH20.h"
#include "stm32f1xx_hal.h"
#include "stdio.h"
#include "string.h"/*** * @brief 初始化完成检测* @retval 1: 初始化完成, 0: 未完成*/
uint8_t ATH20_Read_Cal_Init_Enable(void)
{uint8_t status = 0;HAL_I2C_Master_Receive(&hi2c1, ATH20_SLAVE_ADDRESS, &status, 1, HAL_MAX_DELAY);// CALIB = 1if((status & 0x08) != 0)return 1;elsereturn 0;
}/*** @brief 测量完成检测* @retval 1: 测量完成, 0: 测量中*/
uint8_t ATH20_Read_Cal_Test_Enable(void)
{uint8_t status = 0;HAL_I2C_Master_Receive(&hi2c1, ATH20_SLAVE_ADDRESS, &status, 1, HAL_MAX_DELAY);// BUSY = 0 表示测量完成return ((status & 0x80) == 0) ? 1 : 0;
}/*** @brief  初始化 AHT20* @retval 0 成功，1 失败*/
uint8_t ATH20_Init(void)
{uint8_t cmd = INIT;uint8_t param[2] = {0x08, 0x00};uint8_t count = 0;// 初始化传感器 HAL_I2C_Mem_Write(&hi2c1, ATH20_SLAVE_ADDRESS, INIT, I2C_MEMADD_SIZE_8BIT, param, 2, HAL_MAX_DELAY);// HAL_I2C_Master_Transmit(&hi2c1, ATH20_SLAVE_ADDRESS, &cmd, 1, HAL_MAX_DELAY);//先发送命令字// HAL_I2C_Master_Transmit(&hi2c1, ATH20_SLAVE_ADDRESS, param, 2, HAL_MAX_DELAY);// 再发送参数HAL_Delay(40);// 等待校准完成while (!ATH20_Read_Cal_Init_Enable()){// 软件复位uint8_t reset = SoftReset;HAL_I2C_Master_Transmit(&hi2c1, ATH20_SLAVE_ADDRESS, &reset, 1, HAL_MAX_DELAY);HAL_Delay(20);// 再次初始化HAL_I2C_Mem_Write(&hi2c1, ATH20_SLAVE_ADDRESS, INIT, I2C_MEMADD_SIZE_8BIT, param, 2, HAL_MAX_DELAY);// HAL_I2C_Master_Transmit(&hi2c1, ATH20_SLAVE_ADDRESS, &cmd, 1, HAL_MAX_DELAY);// HAL_I2C_Master_Transmit(&hi2c1, ATH20_SLAVE_ADDRESS, param, 2, HAL_MAX_DELAY);HAL_Delay(40);if (++count >= 10){printf("AHT20 init failed after 10 attempts\r\n");return 0; // 初始化失败}}printf("AHT20 initialization successful\r\n");return 1; // 初始化成功
}/*** @brief  读取温湿度数据* @param  temp: 温度指针 (单位 ℃)* @param  humidity: 湿度指针 (单位 %)*/
void ATH20_Read_CTdata(float *temp, float *humidity)
{uint8_t cmd[2] = {0x33, 0x00}; // 测量命令参数uint8_t buf[6] = {0};// 发送测量命令HAL_I2C_Mem_Write(&hi2c1, ATH20_SLAVE_ADDRESS, StartTest, I2C_MEMADD_SIZE_8BIT, cmd, 2, HAL_MAX_DELAY);HAL_Delay(80);// 等待测量完成while(!ATH20_Read_Cal_Test_Enable()) {HAL_Delay(5);  // 每 5ms 查询一次状态寄存器}// 测量完成后读取 6 字节数据if(HAL_I2C_Master_Receive(&hi2c1, ATH20_SLAVE_ADDRESS, buf, 6, HAL_MAX_DELAY) != HAL_OK){*temp = 0;*humidity = 0;return;}// 数据解析uint32_t raw_hum = ((uint32_t)(buf[1]) << 12) | ((uint32_t)(buf[2]) << 4) | ((buf[3] >> 4) & 0x0F);uint32_t raw_temp = (((uint32_t)(buf[3] & 0x0F)) << 16) | ((uint32_t)(buf[4]) << 8) | buf[5];*humidity = (float)raw_hum * 100.0f / 1048576.0f;*temp = (float)raw_temp * 200.0f / 1048576.0f - 50.0f;
}

4.2 ATH20.h

#ifndef __ATH20_H
#define __ATH20_H#include "stm32f1xx_hal.h"// I2C 句柄
extern I2C_HandleTypeDef hi2c1;#define ATH20_SLAVE_ADDRESS    (0x38 << 1)   // HAL 库使用 8 位地址，需要左移1
// AHT20 命令
#define INIT        0xE1    // 初始化
#define SoftReset   0xBA    // 软件复位
#define StartTest   0xAC    // 启动测量uint8_t ATH20_Init(void);
uint8_t ATH20_Read_Cal_Init_Enable(void);
uint8_t ATH20_Read_Cal_Test_Enable(void);
void ATH20_Read_CTdata(float *temp, float *humidity);#endif

4.3 usart.c

/* USER CODE BEGIN Header */
/********************************************************************************* @file    usart.c* @brief   This file provides code for the configuration*          of the USART instances.******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "usart.h"/* USER CODE BEGIN 0 *//* USER CODE END 0 */UART_HandleTypeDef huart1;/* USART1 init function */void MX_USART1_UART_Init(void)
{/* USER CODE BEGIN USART1_Init 0 *//* USER CODE END USART1_Init 0 *//* USER CODE BEGIN USART1_Init 1 *//* USER CODE END USART1_Init 1 */huart1.Instance = USART1;huart1.Init.BaudRate = 115200;huart1.Init.WordLength = UART_WORDLENGTH_8B;huart1.Init.StopBits = UART_STOPBITS_1;huart1.Init.Parity = UART_PARITY_NONE;huart1.Init.Mode = UART_MODE_TX_RX;huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;huart1.Init.OverSampling = UART_OVERSAMPLING_16;if (HAL_UART_Init(&huart1) != HAL_OK){Error_Handler();}/* USER CODE BEGIN USART1_Init 2 *//* USER CODE END USART1_Init 2 */}void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{GPIO_InitTypeDef GPIO_InitStruct = {0};if(uartHandle->Instance==USART1){/* USER CODE BEGIN USART1_MspInit 0 *//* USER CODE END USART1_MspInit 0 *//* USART1 clock enable */__HAL_RCC_USART1_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();/**USART1 GPIO ConfigurationPA9     ------> USART1_TXPA10     ------> USART1_RX*/GPIO_InitStruct.Pin = GPIO_PIN_9;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);GPIO_InitStruct.Pin = GPIO_PIN_10;GPIO_InitStruct.Mode = GPIO_MODE_INPUT;GPIO_InitStruct.Pull = GPIO_NOPULL;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);/* USART1 interrupt Init */HAL_NVIC_SetPriority(USART1_IRQn, 4, 0);HAL_NVIC_EnableIRQ(USART1_IRQn);/* USER CODE BEGIN USART1_MspInit 1 *//* USER CODE END USART1_MspInit 1 */}
}void HAL_UART_MspDeInit(UART_HandleTypeDef* uartHandle)
{if(uartHandle->Instance==USART1){/* USER CODE BEGIN USART1_MspDeInit 0 *//* USER CODE END USART1_MspDeInit 0 *//* Peripheral clock disable */__HAL_RCC_USART1_CLK_DISABLE();/**USART1 GPIO ConfigurationPA9     ------> USART1_TXPA10     ------> USART1_RX*/HAL_GPIO_DeInit(GPIOA, GPIO_PIN_9|GPIO_PIN_10);/* USART1 interrupt Deinit */HAL_NVIC_DisableIRQ(USART1_IRQn);/* USER CODE BEGIN USART1_MspDeInit 1 *//* USER CODE END USART1_MspDeInit 1 */}
}/* USER CODE BEGIN 1 */
int fputc(int ch, FILE * file){ //打印重定向HAL_UART_Transmit(&huart1,(uint8_t*)&ch,1,1000);return ch;
}
/* USER CODE END 1 */

4.4 usart.h

/* USER CODE BEGIN Header */
/********************************************************************************* @file    usart.h* @brief   This file contains all the function prototypes for*          the usart.c file******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __USART_H__
#define __USART_H__#ifdef __cplusplus
extern "C" {
#endif/* Includes ------------------------------------------------------------------*/
#include "main.h"/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */extern UART_HandleTypeDef huart1;/* USER CODE BEGIN Private defines *//* USER CODE END Private defines */void MX_USART1_UART_Init(void);/* USER CODE BEGIN Prototypes *//* USER CODE END Prototypes */#ifdef __cplusplus
}
#endif#endif /* __USART_H__ */

4.5 main.c

/* USER CODE BEGIN Header */
/********************************************************************************* @file           : main.c* @brief          : Main program body******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "usart.h"
#include "gpio.h"/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "ATH20.h"
/* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD *//* USER CODE END PTD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*//* USER CODE BEGIN PV */
float temper, humidity; //ATH20输出参数
/* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP *//* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*** @brief  The application entry point.* @retval int*/
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();MX_I2C1_Init();/* USER CODE BEGIN 2 */if (ATH20_Init()){printf("AHT20 Init OK!\r\n");}else{printf("AHT20 Init Failed!\r\n");while (1);}/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */// 温湿度读取ATH20_Read_CTdata(&temper, &humidity);printf("Temp: %.2f C, Humidity: %.2f %%\r\n", temper, humidity);HAL_Delay(3000);}/* USER CODE END 3 */
}/*** @brief System Clock Configuration* @retval None*/
void SystemClock_Config(void)
{RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};/** Initializes the RCC Oscillators according to the specified parameters* in the RCC_OscInitTypeDef structure.*/RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;RCC_OscInitStruct.HSIState = RCC_HSI_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK){Error_Handler();}/** Initializes the CPU, AHB and APB buses clocks*/RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK){Error_Handler();}
}/* USER CODE BEGIN 4 *//* USER CODE END 4 *//*** @brief  This function is executed in case of error occurrence.* @retval None*/
void Error_Handler(void)
{/* USER CODE BEGIN Error_Handler_Debug *//* User can add his own implementation to report the HAL error return state */__disable_irq();while (1){}/* USER CODE END Error_Handler_Debug */
}#ifdef  USE_FULL_ASSERT
/*** @brief  Reports the name of the source file and the source line number*         where the assert_param error has occurred.* @param  file: pointer to the source file name* @param  line: assert_param error line source number* @retval None*/
void assert_failed(uint8_t *file, uint32_t line)
{/* USER CODE BEGIN 6 *//* User can add his own implementation to report the file name and line number,ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

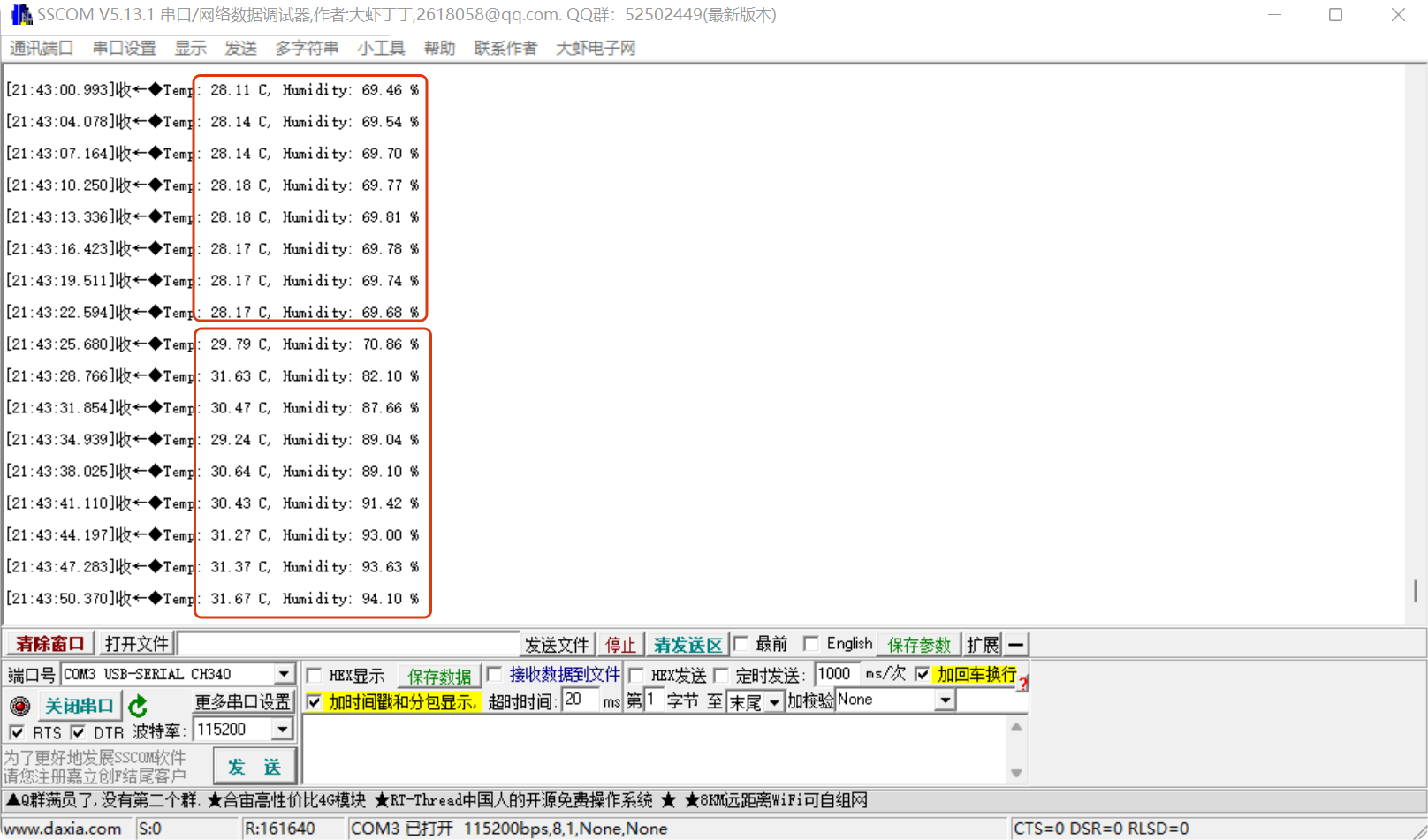

5. 验证

        通过对 AHT20 传感器吹气，可以明显观察到温度和湿度的上升，传感器响应非常灵敏。本实验采用 I²C 通信实现数据采集。与存储型 EEPROM（如 AT24C32）不同，AHT20 属于命令型设备，因此在使用 STM32 HAL 库时的函数调用方式有所区别。本实验不仅巩固了 I²C 通信的基本知识和 HAL 库函数的使用方法，同时也对高精度温湿度传感器的应用进行了实践说明，为学习和工作提供了参考。
