迅为RK3588开发板安卓串口RS485App开发-硬件连接

前置说明

迅为 iTOP-RK3588 底板上有 2 路串口，一路用做调试串口，一路用做 RS485。测试串口和RS485 可以使用同一个应用程序。

Android 串口和 RS485 App 源码可以在“iTOP-3588 开发板\02_【iTOP-RK3588 开发板】开发资料\14_应用程序测试例程\01_AndroidStudioExample\02_uart_485_test”获取，如何使用Android Studio 加载 app 源码可以参考手册“13【北京迅为】itop-3588 开发板 android 系统和应用开发手册 v1.1”。

硬件连接

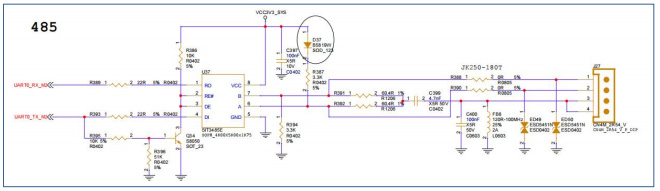

485 电路图如下图所示：

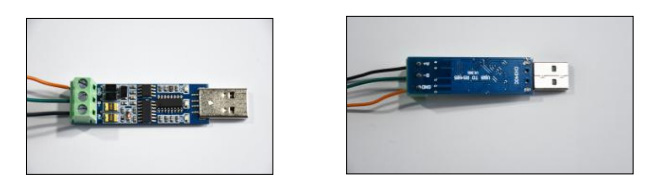

由原理图可知，485 使用的串口 0，可以通过/dev/ttyS0 来控制。接下来使用 USB 转 RS485模块进行测试（需要自行准备）。USB 转 RS485 模块如下图所示：

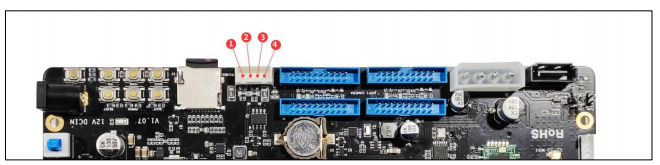

由原理图可知，开发板底板上 1 号引脚是 B，2 号引脚是 A ，4 号引脚连接地，然后将 1 2引脚连接到 USB 转 RS485 模块上，A 接 A，B 接 B，如下图所示：

USB 转 RS485 模块的 usb 端口连接到电脑上。
