4x12G-SDI（四链接12G-SDI）
4x12G-SDI 是一种多通道视频接口标准，通过四路 12G-SDI 信号实现高带宽视频传输（如 4K 60Hz 或 8K 60Hz）。12G-SDI 单通道支持 12 Gbps 数据传输速率，四路聚合后可满足更高分辨率需求。
一、核心特性
- 单通道速率：每路 12G-SDI 传输速率为 11.88 Gbps，符合 SMPTE ST 2082 标准。
- 多通道绑定：四路绑定（4x12G-SDI）总带宽达 48 Gbps，支持无压缩 8K 视频。
- 兼容性：向下兼容 6G-SDI、3G-SDI 和 HD-SDI 设备。
二、典型应用场景
- 广电制作：4K/8K 直播制作、多镜头切换。
- 医疗成像：高分辨率内窥镜或手术示教系统。
- 数字标牌：超高清广告屏或大型活动显示。
三、2 Sample Interleave (2SI)

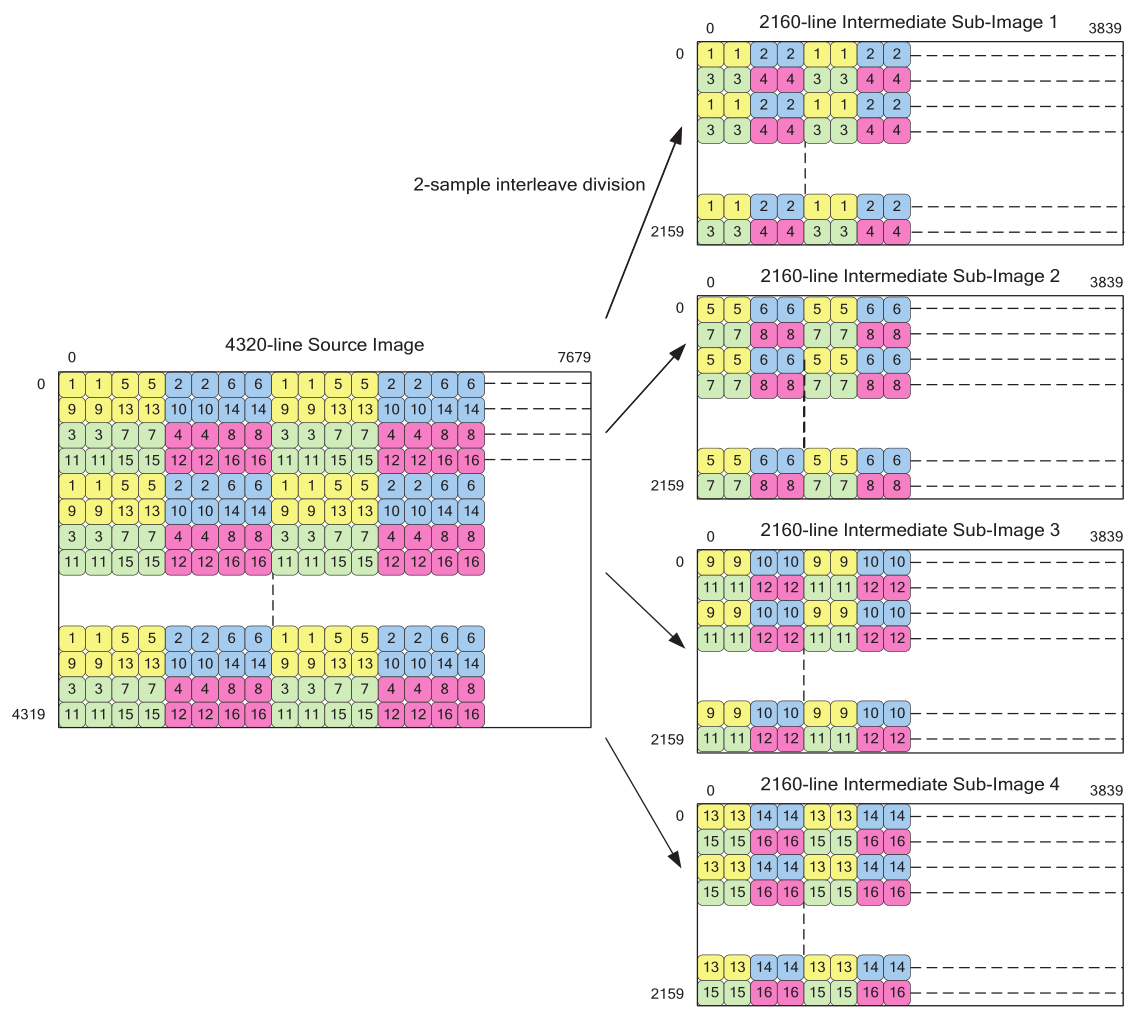

根据下图所示的2SI细分方法，4320行的图像将被划分为四个2160行的子图像。

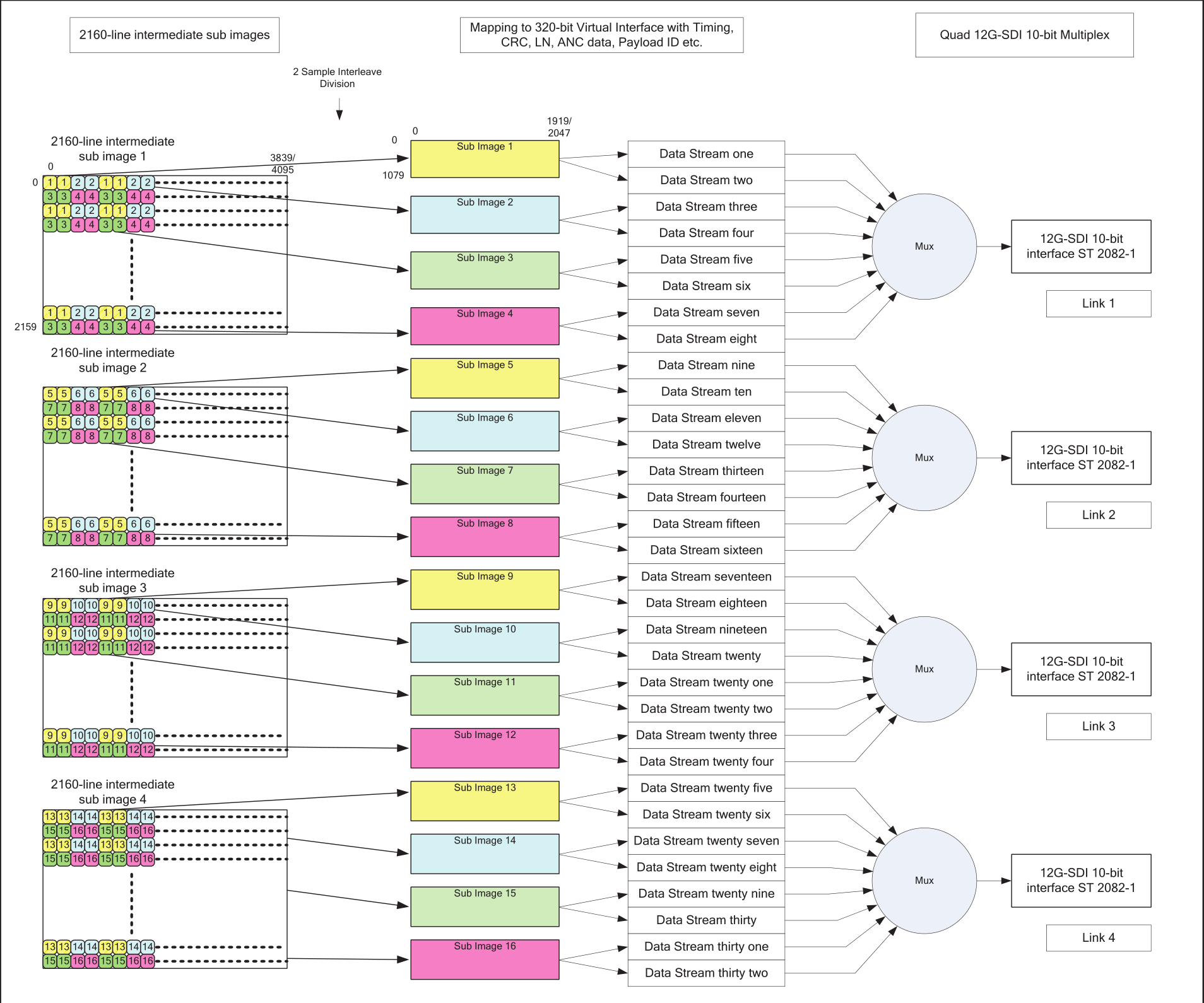

每个2160行中间子图像随后被划分为四个1080行子图像，并根据SMPTEST2082-10“2160行源图像和辅助数据映射用于12G-SDI”模式“承载2160行源图像格式和辅助数据”映射到80位虚拟接口如下图所示。
中间子图像1应被划分为子图像1到4，并映射到数据流一到八。
中间子图像2应被划分为子图像5到8，并映射到数据流九到十六。
中间子图像3应被划分为子图像9到12，并映射到数据流十七到二十四。
中间子图像4应被划分为子图像13到16，并映射到数据流二十五到三十二。
在序列化之前，320位虚拟接口的流1到32应逐字复用，并映射到四个12G-SDI10位接口。
第一个10位接口应包含一个数据流字复用器，数据流从1到8，顺序为数据流8、数据流4、数据流6、数据流2、数据流7、数据流3、数据流5、数据流1..这个10位接口随后将按照SMPTEST2082-1进行序列化，以创建12G-SDI链路1。
第二个10位接口应包含数据流的字复用，这些数据流从9到16，顺序为数据流16、数据流12、数据流14、数据流10、数据流15、数据流11、数据流13、数据流9……这个10位接口随后将按照SMPTE ST2082-1进行序列化，以创建12G-SDI链路2。
第三个10位接口应包含数据流的字复用，这些数据流从17到24，顺序为数据流24、数据流20数据流22、数据流18、数据流23、数据流19、数据流21、数据流17……这个10位接口随后将按照SMPTE ST2082-1进行序列化，以创建12G-SDI链路3。
第四个10位接口应包含一个数据流的字复用器，数据流范围从25到32，顺序为数据流32、数据流28、数据流30、数据流26、数据流31、数据流27、数据流29、数据流25等。这个10位接口随后将按照SMPTEST2082-1进行序列化，以创建12G-SDI链路4。

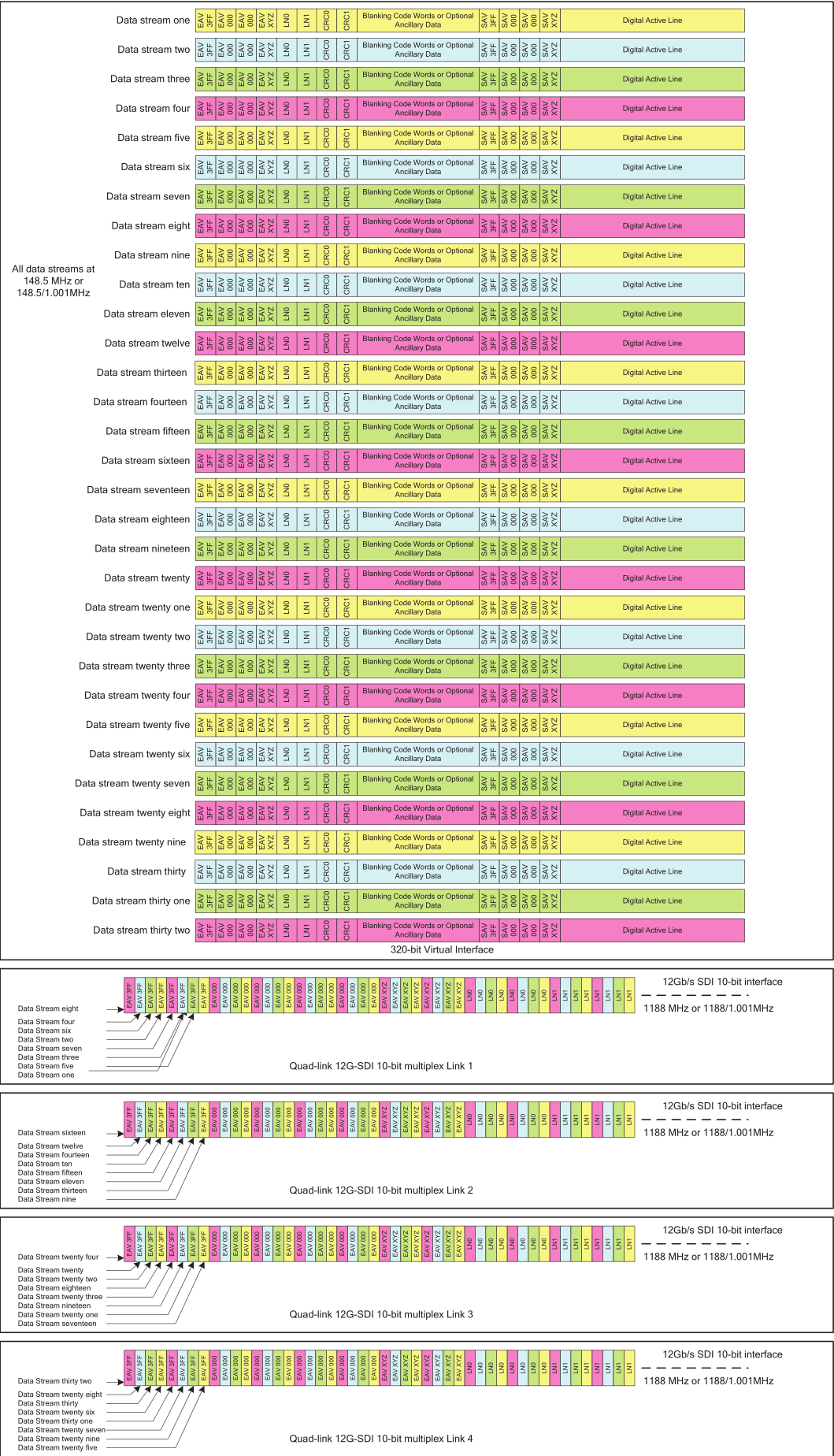

每个产生的十进制并行接口的接口频率应为1188MHz或1188/1.001MHz，如下图所示。
四、Square Division (SQD)

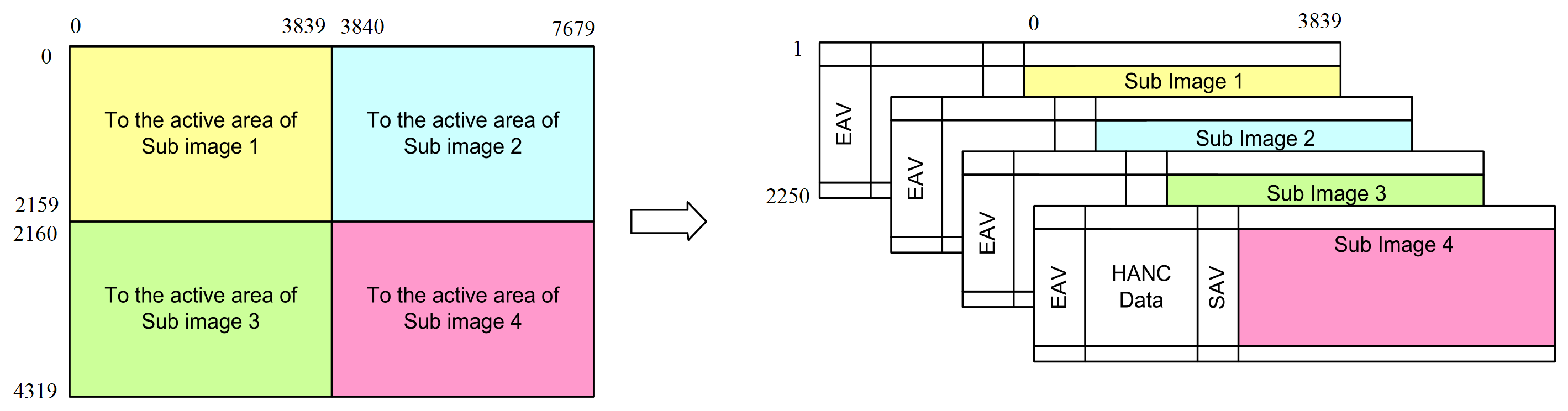

4320行按照田字格被划分为出的四个子图像，4x3G-SDI这种输入模式就接触到过，4x12G-SDI这种输入模式目前没有接触到，仅供参考。
