MAX系列FPGA型号对比及低功耗特性分析

MAX系列FPGA型号对比及低功耗特性分析

一、MAX系列核心型号与工艺演进

1. MAX 3000/5000/7000/9000（早期CPLD架构）
   • 工艺：EPROM/EEPROM，支持ISP（在系统编程）和JTAG测试。
   • 特点：
     • 逻辑资源：600~12,000门，MAX7000/9000支持快速通道互连，延迟可预测。
     • 低功耗设计：部分型号（如MAX7000B）采用2.5V供电，静态功耗优化。
     • 典型应用：早期系统控制、简单逻辑接口。
2. MAX II系列（CPLD到FPGA的过渡）
   • 工艺：0.18μm Flash，摒弃传统宏单元体系，采用查找表（LUT）架构。
   • 特点：
     • 非易失性：内置8Kbit Flash存储器，支持瞬时启动（<10ms）。
     • 低功耗：功耗仅为MAX系列前代的1/10，适合便携式设备。
     • 典型应用：电源时序控制、电路板管理。
3. MAX V系列（进一步优化低功耗）
   • 工艺：未明确公开具体制程，但强调更低功耗和更高集成度。
   • 特点：
     • 动态功耗管理：支持多种低功耗模式，待机功耗极低。
     • 增强型I/O：支持更多电气标准，适合复杂接口设计。
4. MAX 10系列（当前主力型号，FPGA架构）

   • 工艺：55nm嵌入式闪存（Flash+SRAM），单芯片集成非易失性存储。

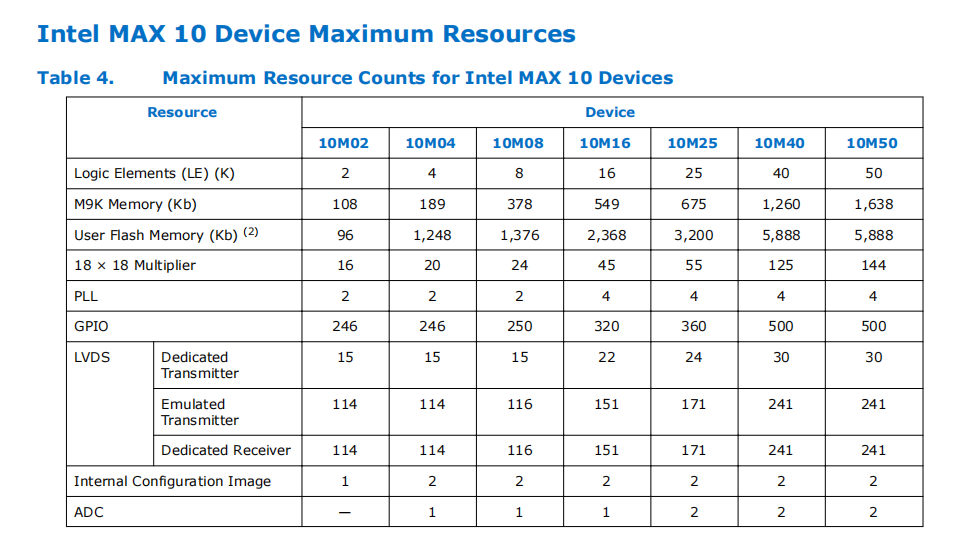

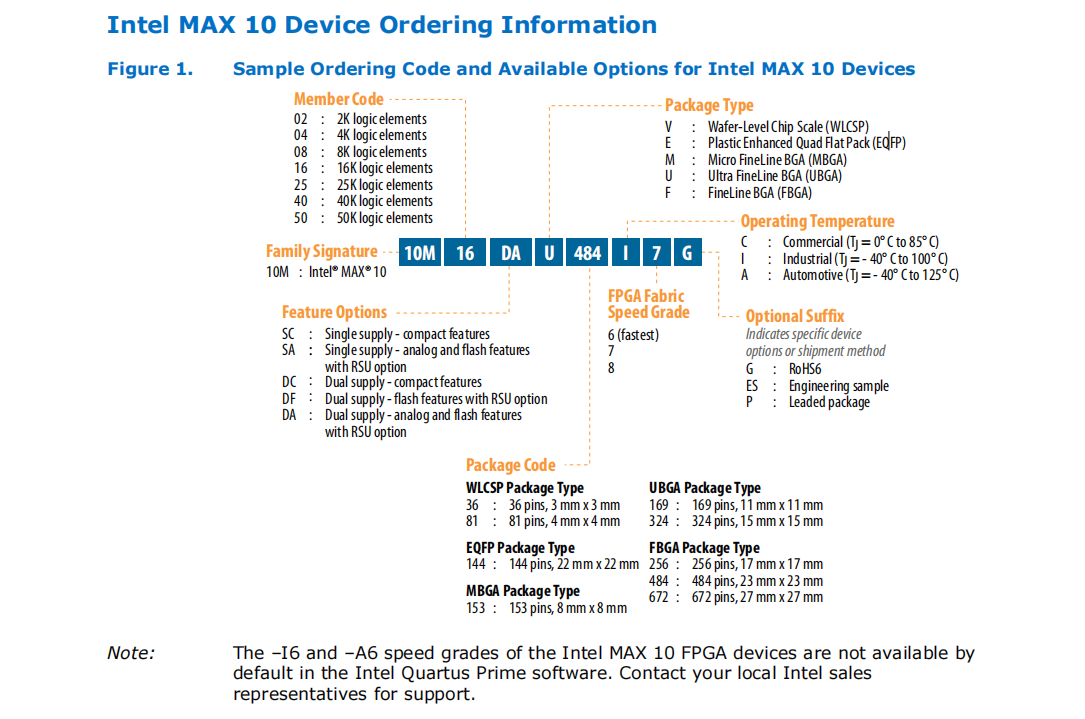

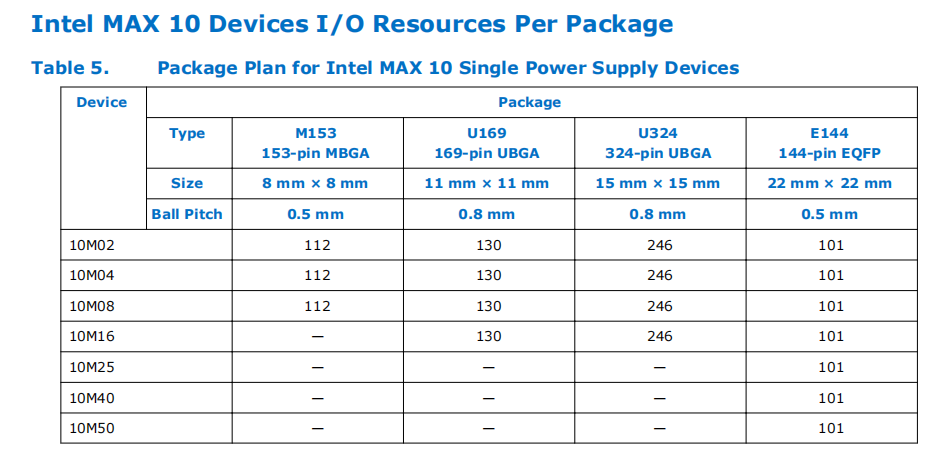

   • 核心型号与资源对比：

     型号	逻辑单元（LEs）	RAM容量	ADC通道	典型功耗	应用场景
     10M02	~2,000	120Kbit	1通道	待机<0.1mW	简单控制逻辑、传感器接口
     10M04	~4,000	256Kbit	2通道	运行<100mW	便携式设备、低功耗数据处理
     10M08	~8,000	512Kbit	2通道	运行<200mW	工业控制、通信接口
     10M16/10M25	~16,000~25,000	1Mbit	2通道	运行<400mW	复杂逻辑控制、边缘计算
     10M40/10M50	~40,000~50,000	2Mbit	2通道	运行<800mW	高性能控制、AI辅助信号处理

   • 低功耗技术：

     • 瞬时启动：片上Flash支持<10ms上电配置，无需外部存储器。
     • 动态电压调节：内核电压可低至1.2V，支持多电压I/O接口。
     • 电源管理单元：集成低功耗PLL和时钟门控，减少动态功耗。

二、MAX系列低功耗优势总结

1. 非易失性架构：
   • 片上Flash存储配置数据，断电后无需重新加载，避免SRAM FPGA的外部配置存储器功耗。
   • 典型案例：MAX 10系列在待机模式下功耗<0.1mW，远低于Cyclone系列的静态功耗。
2. 工艺与架构优化：
   • 55nm Flash工艺比Cyclone系列的28nm SRAM工艺更节能，尤其适合低负载场景。
   • MAX 10的查找表（LUT）架构比Cyclone的基于LE的架构在简单逻辑中效率更高，功耗更低。
3. 集成功能减少外围电路：
   • 内置ADC、温度传感器和用户闪存（UFM），减少外部元件数量，降低系统级功耗。
   • 例如：MAX 10的12位ADC采样率1MSPS，功耗仅传统方案1/3。

三、选型建议：MAX系列如何选择？

1. 超低功耗场景：
   • 推荐型号：MAX 10 10M02/10M04
   • 理由：逻辑资源少但功耗极低，适合电池供电设备（如可穿戴设备、无线传感器）。
2. 中等复杂度控制逻辑：
   • 推荐型号：MAX 10 10M08/10M16
   • 理由：平衡逻辑资源与功耗，支持双ADC和更多I/O，适合工业控制、汽车电子。
3. 高性能低功耗需求：
   • 推荐型号：MAX 10 10M25/10M50
   • 理由：集成AI-capable DSP块（18x18乘法器），支持边缘计算，功耗低于Cyclone系列同性能型号。

四、与Cyclone系列对比：何时选择MAX？
