MTK Linux DRM分析（十一）- MTK KMS Panel显示屏驱动

news 2025/8/23 9:40:28

一、简介

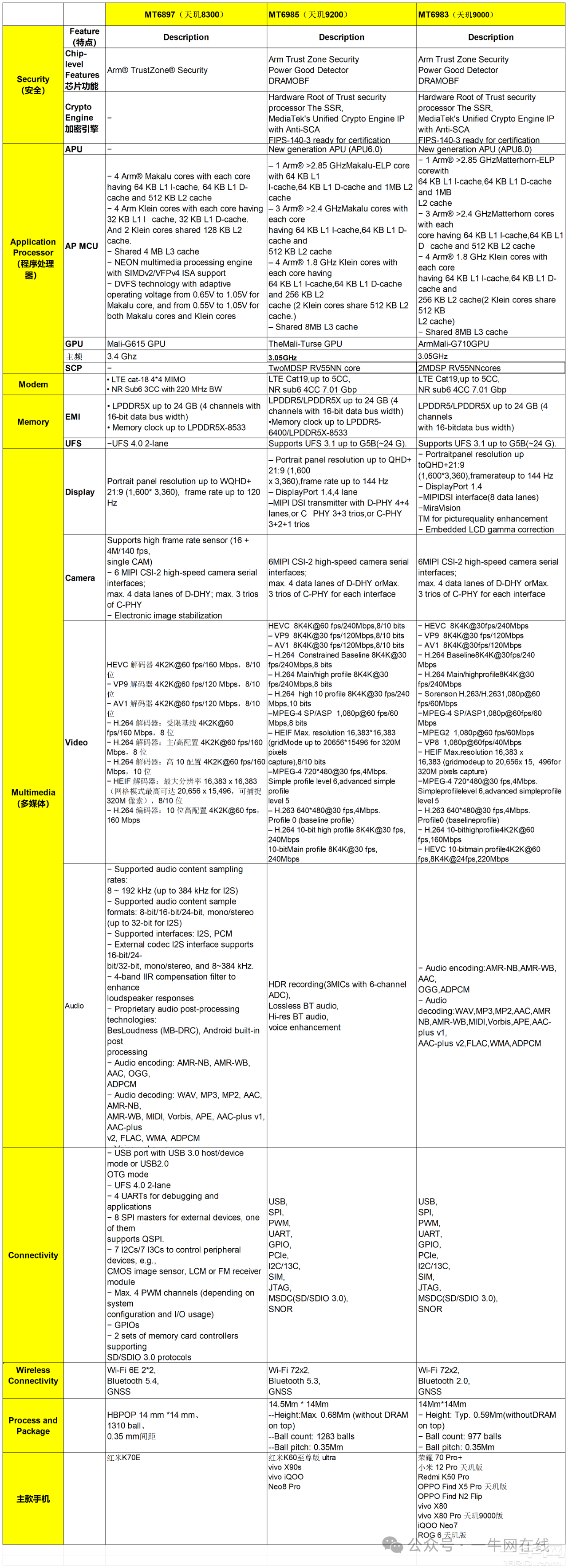

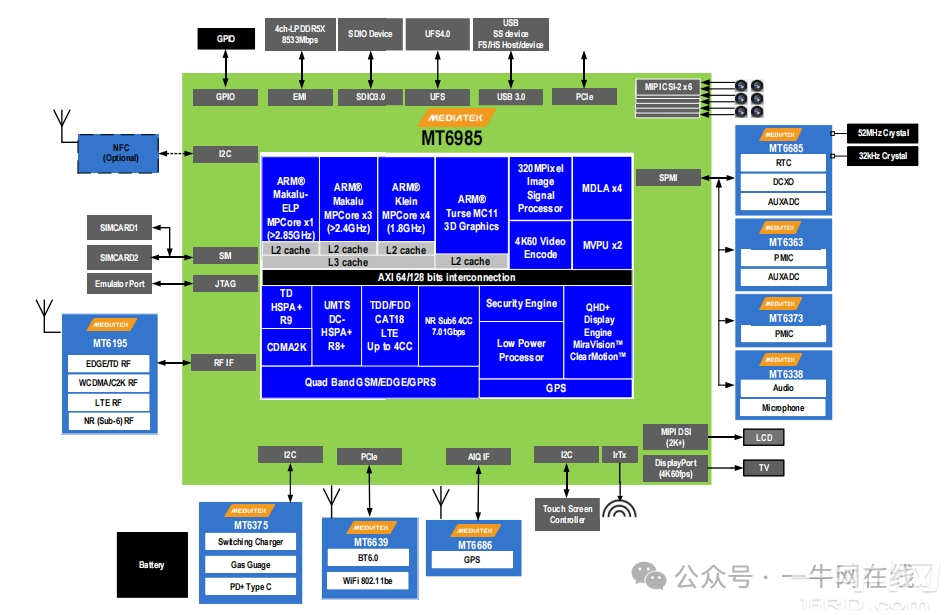

Panel驱动目前主要指显示屏LCM的驱动，当前分析的代码主要基于MT6985（天玑9000）天马显示屏，型号为compatible = "tianma,nt36672e,vdo,120hz"

https://github.com/oppo-source/android_kernel_oppo_mt6985https://github.com/oppo-source/android_kernel_oppo_mt6985

代码位置为

android_kernel_oppo_mt6985-oppo-mt6985_t_13.1_find_x6\drivers\gpu\drm\panel\panel-tianma-nt36672e-vdo-120hz-hfp.c

二、代码分析

这个驱动程序是基于Linux内核的DRM (Direct Rendering Manager) 子系统实现的MIPI DSI (Mobile Industry Processor Interface Display Serial Interface) 面板驱动，针对Tianma NT36672E VDO 120Hz LCD面板。驱动的主要目的是管理面板的电源、初始化、模式切换、背光控制等操作。它支持多种刷新率（60Hz、90Hz、120Hz），并集成MediaTek特定的面板扩展（通过CONFIG_MTK_PANEL_EXT宏），包括DSC (Display Stream Compression)、动态FPS切换和ESD (Electro-Static Discharge)检查。

驱动的整体框架遵循标准的DRM面板驱动模式：

核心API：使用drm_panel结构体和函数（如drm_panel_init、drm_panel_add）来注册面板。
DSI接口：通过mipi_dsi_device处理DSI命令（如DCS写/读），用于面板配置和控制。
GPIO和背光管理：使用GPIO控制复位和电源，背光通过backlight_device管理。
模式支持：定义多个drm_display_mode结构体，支持动态分辨率和刷新率。
MediaTek扩展：集成MTK面板框架，提供额外的功能如背光命令队列、ATA检查和参数动态调整。
初始化序列：驱动包含一个长序列的DCS (Display Command Set) 命令，用于面板硬件初始化（例如设置寄存器、时序、伽马曲线等）。

驱动的生命周期包括探测（probe）、准备（prepare）、启用（enable）、禁用（disable）、取消准备（unprepare）和移除（remove）。下面详细分析框架结构和主要函数接口。

1. 驱动整体结构

关键头文件：
- DRM相关：drm/drm_mipi_dsi.h、drm/drm_panel.h、drm/drm_modes.h 等。
- MIPI DSI：video/mipi_display.h。
- GPIO和设备：linux/gpio/consumer.h、linux/platform_device.h。
- MediaTek特定：mtk_panel_ext.h、mtk_drm_graphics_base.h 等（条件编译）。
核心数据结构：
- struct tianma：面板上下文结构体，包含：
  - dev：DSI设备指针。
  - panel：DRM面板实例。
  - backlight：背光设备。
  - pm_enable_gpio、reset_gpio：GPIO描述符，用于电源和复位控制。
  - prepared、enabled：状态标志。
  - error：错误码。
- struc
