驱动（二）uboot编译+内核编译+文件系统
一、Makefile

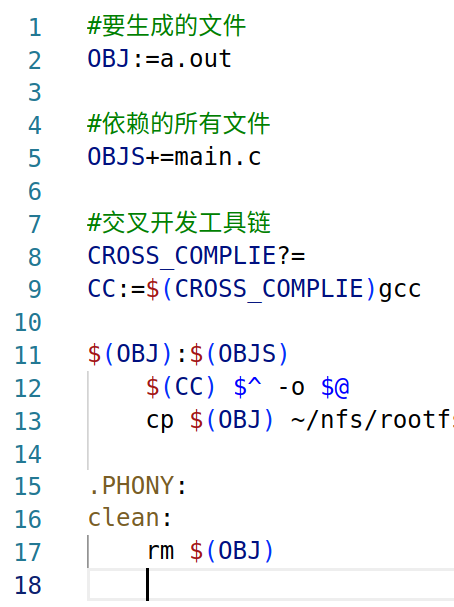

工程管理：Makefile
语法：要生成的文件：依赖的所有文件
生成的方式
步骤：make->Makefile、makefile->寻找文件中要生成的目标a.out->寻找依赖的所有文件->存在，则利用命令生成目标文件/ ->不存在，Makefile向下寻找依赖文件的生成方式
- ：= 覆盖原来的值
- ？=如果原来没值赋值新值，原来有值，不赋新值
- += 原来值的基础上新加一个值

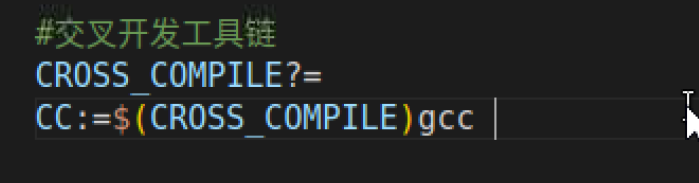

通过make传参
二、Uboot编译
1.概念
uboot是bootloader的一种，主要作用是在内核加载前对硬件设备初始化，并为内核的运行提供引导功能。
2.编译
1.uboot (跨平台)
（1）.初始化硬件设备
（2）.为加载内核做准备

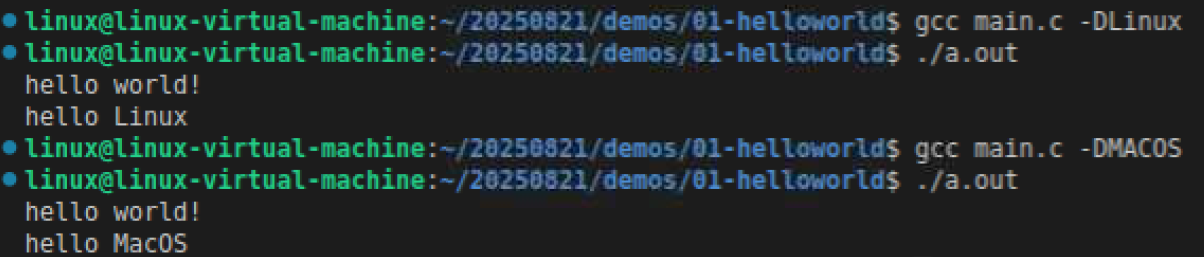

2.使用宏实现条件编译，满足条件的加入编译中，不满足的从编译中去除最顶层目录.config配置文件（宏的配置，如果宏配置到该文件中则代码加入uboot编译）
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distcleanmake ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_alientek_emmc_defconfigmake V=0 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16
ARCH：指定目标硬件架构CROSS_COMPILE：设置交叉编译工具链V=0：控制编译输出的详细程度，0表示启动静默/精简输出模式，1表示完整的编译命令，便于调试。
最终生成：uboot.bin -> uboot.imx

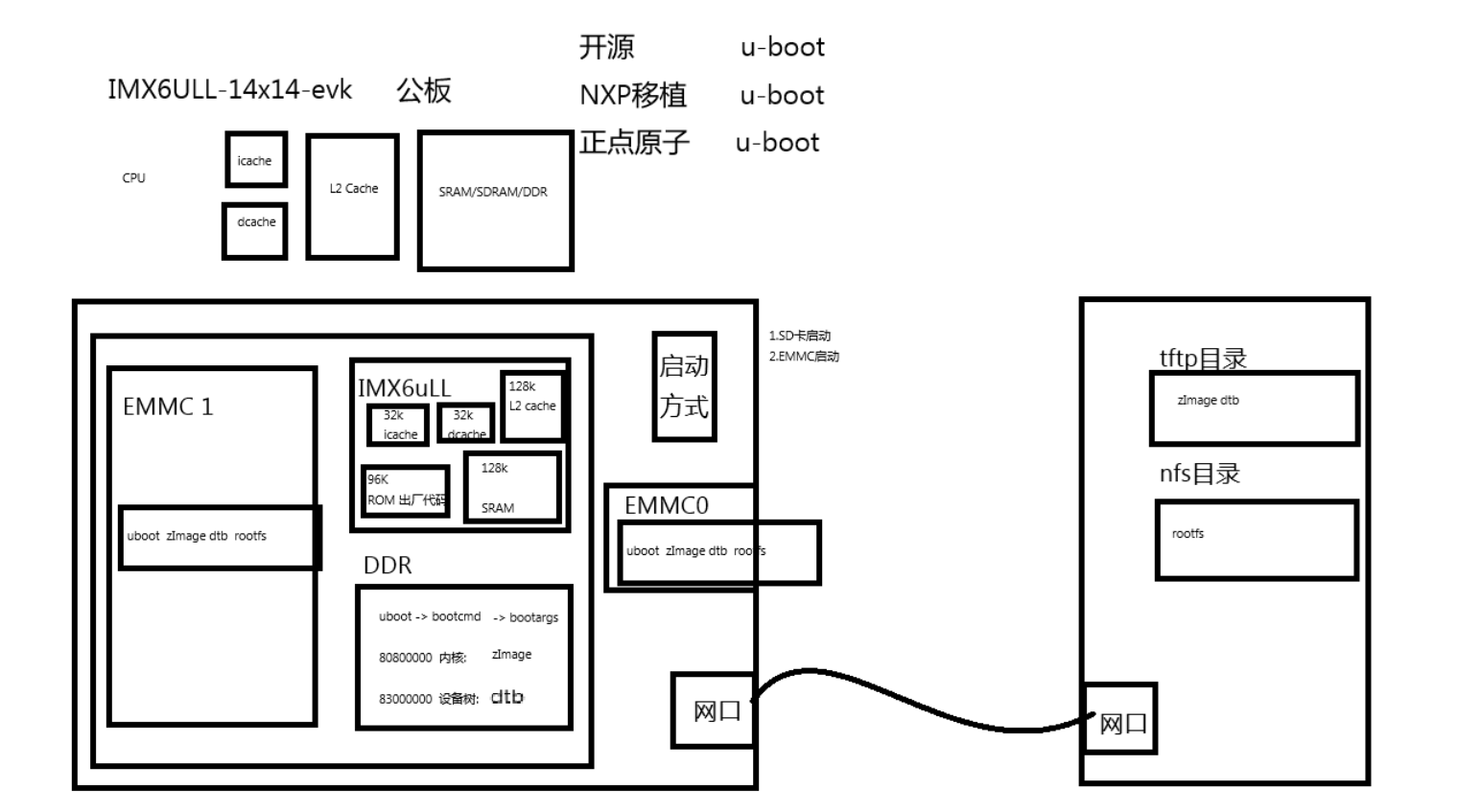

三、uboot启动流程
第一阶段
1.开发板上电，加载0x0地址，IMX6ULL96k出厂固件代码(ROM)，会根据启动方式将对应的存储设备前面的一段uboo代码加载到ARM执行
2.出厂固件代码及uboot 通过IMX6uLL内部的RAM执行
3.对外设初始化(初始化DDR和EMMC) //自身资源空间有限
4.将IMX6ULL96kROM固件代码搬移到DDR中运行
第二阶段
5.外设逐一初始化
6.进入与用户交互的系统中，等待用户按下按键
7.如果用户不操作uboot，倒计时结束后，会执行bootcmd
8.引导启动内核（需要串口、需要网口、文件系统的方式及路径、需要设备树...)
内核启动阶段：加载驱动和五大功能实现的展开
9.内核启动执行init进程（0号内核进程）挂载文件系统
用户态
10.启动用户进程（fork+exec）启动所有的进程
11.启动终端 (可以与用户实现交互)
四、内核与设备树文件
1.概念
2.编译
(2).进入源代码中
(3).编译内核
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean //清除之前的编译的文件
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_alientek_erhmc_defconfig//将imx_alientek_emmc_defconfig中的设置作为.config设置，.config决定了哪些代码加入编译。哪些代码从编译中去除
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfigmake ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf--j16//用户可以通过界面对.config完成修改
distclean：表示清除之前的编译内容imx_alientek_emmc_defconfig：将该配置作为内核的.config配置menuconfig：通过图形界面配置.configall -j16：通过16核编译代码ARCH=arm：编译arm32位平台CROSS_COMPILE=arm-linux-gnueabihf-：设置编译工具链
- 设备树文件：arch/arm/boot/dts/imx6ull-alientek-emmc.dtb
- 内核镜像文件：arch/arm/boot/zlmage
cp arch/arm/boot/zImage ~/tftpboot/ -rfcp arch/arm/boot/dts/imx6ull-alientek-emmc.dtb ~/tftpboot/ -rf
3.make menuconfig
- *驱动项 编译生成的zImage中包含该驱动项 驱动 (静态加载)
- M驱动项 编译生成的zImage中不包含该驱动项，该驱动将会成为一个独立的模块 .ko 驱动 (动态加载)
步骤：
1.打开图形界面->1.图形界面中的配置项(根据Kconfig中的语法解析得到)
2.勾选/去除/模块选择编译目录->1.根据用户勾选将对应的宏写入.config 宏名=y/m
make -j16 -> 顶层的makefile会调用每一层的makefile，每层makefile都会根据.config中的宏的配置决定哪些.o文件加入编译，哪些.o文件不加入编译 -> vmlinux（可以调试的内核）-> Image(对vmlinux压缩后的镜像文件)/ ->zImage(添加解压算发的Image)
五、文件系统
1.概念
2.操作步骤
内核启动后->挂载文件系统->执行linuxrc->/etc/inittab脚本（决定系统启动执行哪些脚本、重启执行哪些脚本、ctrlaltdel执行哪些脚本）->系统启动执行/etc/init.d/rcS脚本->设置环境变量、参数->挂载所有文件系统(mount-a)->执行/etc/fstab文件->挂载所有文件系统->/etc/profile脚本->启动bash shell->与用户交互->./a.out->fork+exec(./a.out)
注：如何实现开机自启动？ 将./a.out& 放在/etc/profile脚本或etc/init.d/rcS脚本
六、驱动
驱动是针对内核的开发
驱动要解决的问题：
- 1.如何在一个已经运行起来的代码中执行我们的驱动代码
- 2.驱动代码的编写的框架是什么？
- 3.驱动代码最终还是完成对寄存器的操作，如何实现虚拟地址和物理地址的映射
（一）内核编写驱动
1.静态加载
(1).编写驱动led.c
(2).编译代码
1.修改.config，增加一条该驱动的说明，需要增加一个关于该条驱动的宏名
2.用户通过make menuconfig选择该条驱动<*>，会引|起.config中的配置的变化宏名=y
3.修改Makefile obj-$(宏名)+=led.o，驱动编译时就会加入led.c代码的编译
4.代码编译->链接->压缩->ZImage(包含了led驱动)
(3).通过ttp下载最新的zImage来执行内核，此时内核中增加了led驱动
2.动态加载
(1).编写驱动led.c
(2).编译代码
1.在makefile中 obj-m+=led.o
2.在内核中通过make modules来完成对内核模块的编译
3.编译成功后生成led.ko内核模块文件
(3).将内核模块拷贝到~/nfs/rootfs
(4).在开发板中(Linux系统已经启动），通过insmod命令加载内核模块，通过rmmod命令卸载内核模块
3.工程搭建和代码编译
4.加载驱动
insmod demo_drv.ko
