25.Linux 聚合链路与软件网桥
Linux 聚合链路与软件网桥
聚合链路（Team）
概念
将多个物理网卡（NIC）逻辑绑定为一个接口，实现：
- 故障转移（高可用）
- 更高吞吐量（负载均衡）
特点
- 模块化设计，性能更优
- 扩展性强
NIC：Network Interface Controller（网络接口控制器）
不同聚合模式下的 MAC 地址行为
1. 主备模式 (activebackup)
- 对外 MAC
聚合接口（如bond0或team0）使用主网卡（Active Port）的 MAC 地址。 - 故障切换时
当主网卡故障，备网卡接管时会 沿用原聚合接口的 MAC 地址（用户无感知）。 - 优势
外部设备（如交换机）的 ARP 表无需更新，网络连续性最佳。
2. 负载均衡模式 (loadbalance, balance-xor, 802.3ad)
- 对外 MAC
聚合接口使用 虚拟 MAC 地址（通常为首个成员网卡的 MAC）。 - 内部转发
- 出向流量：源 MAC 始终为聚合接口的虚拟 MAC（无论从哪个物理口发出）。
- 入向流量：目的 MAC 匹配聚合接口的虚拟 MAC，由内核分发到各成员网卡。
- 流量分配逻辑
通过哈希函数计算 {源MAC + 目的MAC} 的组合值，决定使用哪个物理端口。
3. 广播模式 (broadcast)
- 所有成员网卡 保持原始 MAC 地址。
- 相同数据包从所有物理口发出（源 MAC 各不相同）。
4. 轮询模式 (roundrobin)
- 行为类似负载均衡模式：
聚合接口使用虚拟 MAC，物理网卡发送时 改写源 MAC 为聚合接口的 MAC。
配置聚合链路（网络组队）
开始前添加两个网卡（网络适配器）
1.创建组接口
[root@xieyuhui2 ~]# nmcli connection add con-name team0 ifname team0 type team config '{"runner":{"name":"activebackup"}}'
2.给组接口配置ip
[root@xieyuhui2 ~]# nmcli connection modify team0 ipv4.addresses 192.168.200.10/24 ipv4.method manual connection.autoconnect yes
3.将ens36，ens37接口加入到team0中
[root@xieyuhui2 ~]# nmcli connection add con-name team0-ens36 ifname ens36 type team-slave master team0
[root@xieyuhui2 ~]# nmcli connection add con-name team0-ens37 ifname ens37 type team-slave master team0
4.激活组接口

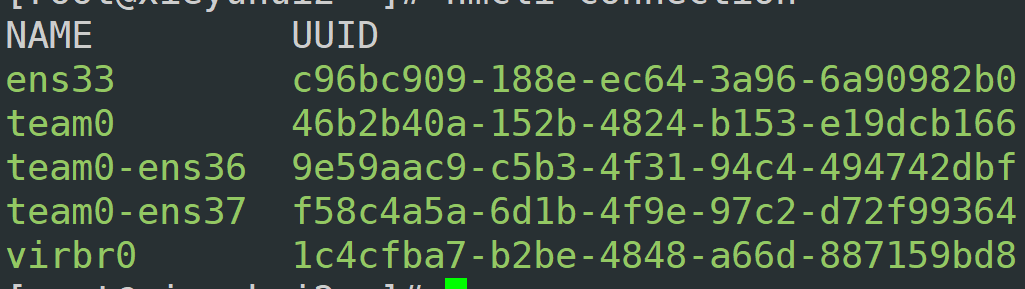

[root@xieyuhui2 ~]# nmcli connection up team0
查看详细信息

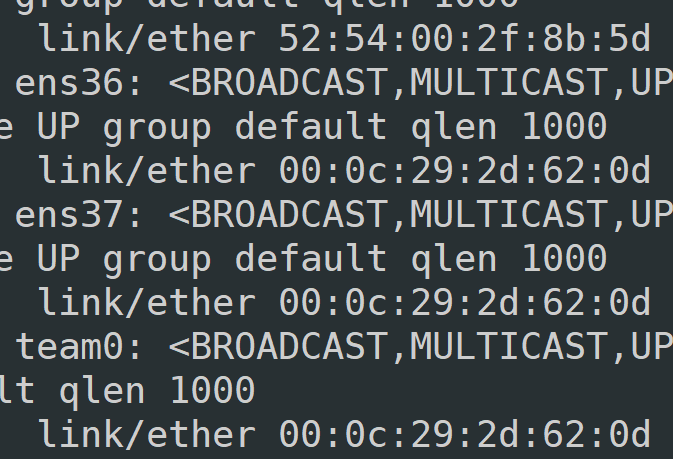

能够看到ens36 ，ens37和team0的mac地址是一样的
查看team0的详细信息

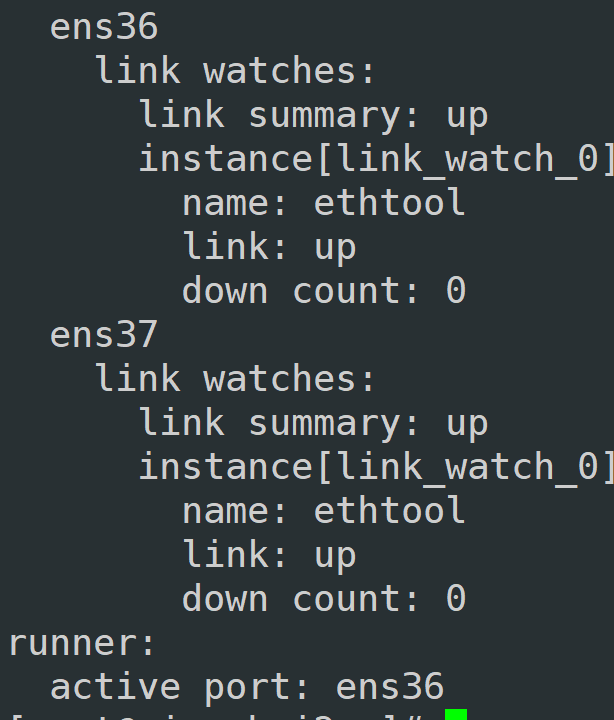

[root@xieyuhui2 ~]# teamdctl team0 state
激活的端口为ens36
我们断开ens36
[root@xieyuhui2 ~]# nmcli connection down team0-ens36

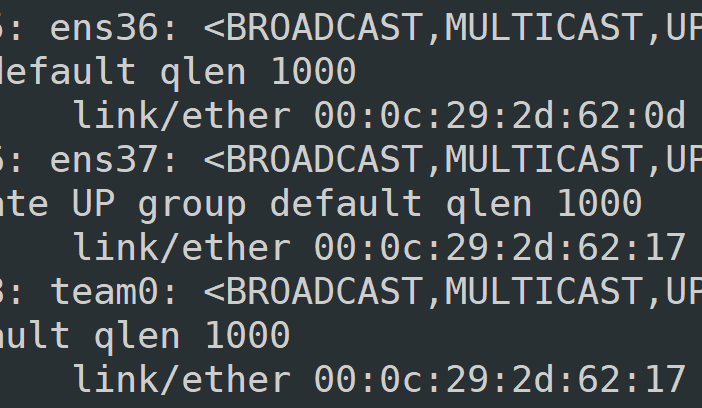

能够看到ens36与ens37和team0的mac地址不相同，而这时激活的是ens37的端口，因此知道聚合链路是哪个端口先加入到组中，则使用那个端口及其mac地址，而断开端口后，新的端口激活，所以mac地址也改变，成员网卡（如 ens36，ens37）在加入聚合链路后，其 MAC 地址被聚合接口覆盖
从聚合链路移除后，成员网卡自动恢复原始 MAC。
如果其中一个网卡出现故障，另外一个依旧能使用
软件网桥
Linux 软件网桥（Software Bridge）是工作在数据链路层（L2）的虚拟交换机，通过内核模块实现 MAC 地址学习、数据包转发和网络隔离，是虚拟化、容器网络和复杂网络架构的核心组件。
核心功能
| 功能 | 说明 |
|---|---|
| MAC 地址学习 | 动态构建转发表，记录 MAC 地址与端口的映射关系 |
| 二层转发 | 基于 FDB 表精确转发单播流量，减少广播风暴 |
| 广播/泛洪 | 对未知目标 MAC 或广播包，向所有端口转发（除源端口） |
| 网络隔离 | 不同网桥形成独立广播域，隔离流量（类似物理交换机 VLAN） |
| 协议支持 | 支持 STP（防环）、VLAN 标记、IGMP Snooping（优化组播） |
配置软件网桥
创建软件网桥
[root@xieyuhui3 ~]# nmcli connection add con-name bridge0 ifname bridge0 type bridge
给软件网桥添加ip
[root@xieyuhui3 ~]# nmcli connection modify bridge0 ipv4.addresses 192.168.200.30/24 ipv4.method manual connection.autoconnect yes
将ens36，37接口连接至软件网桥bridge0
[root@xieyuhui3 ~]# nmcli connection add con-name bridge0-ens36 ifname ens36 type bridge-slave master bridge0
[root@xieyuhui3 ~]# nmcli connection add con-name bridge0-ens37 ifname ens37 type bridge-slave master bridge0
激活软件网桥bridge0

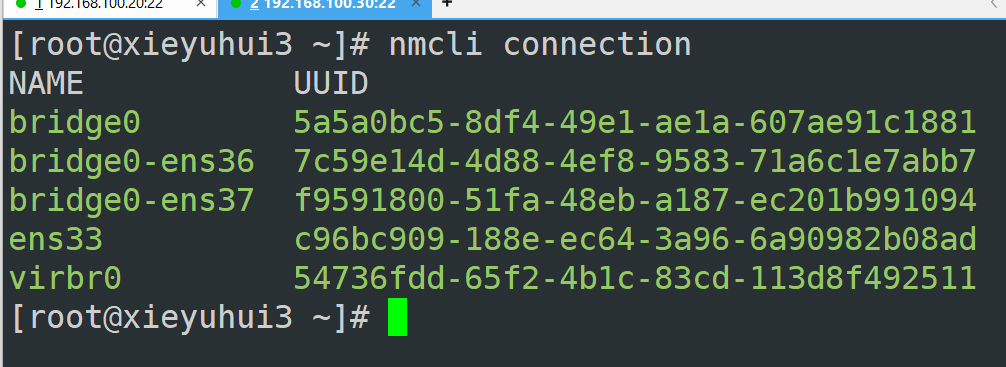

[root@xieyuhui3 ~]# nmcli connection up bridge0
开启网络转发功能能够进行测试
[root@xieyuhui3 ~]# vim /etc/sysctl.conf net.ipv4.ip_forward =1
[root@xieyuhui3 ~]# sysctl -p
net.ipv4.ip_forward = 1
查看网络详细信息
[root@xieyuhui3 ~]# ip a

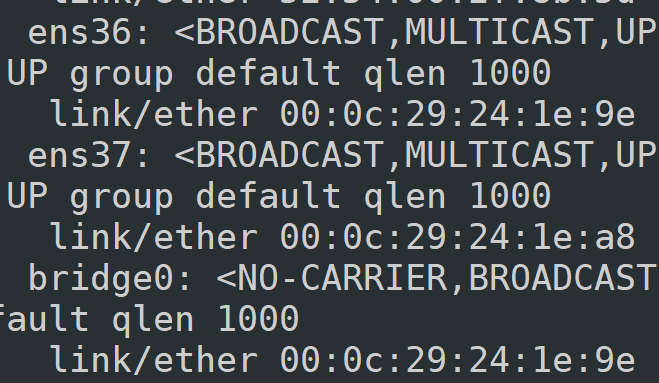

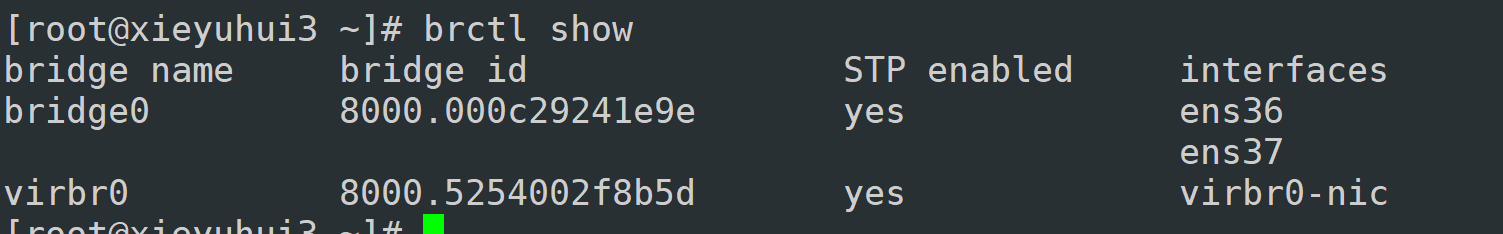

能够看到软件网桥的ip地址ens36相同，再看软件网桥的详细情况
发现选用mac地址是根据stp（生成树协议）来决定的，软件网桥会根据添加端口的mac地址大小来决定自己的mac地址，越小优先级越高
