基本电子元件：贴片电阻器的种类
贴片电阻器（SMD Resistor, Surface-Mount Device Resistor）是一种表面贴装型电阻器，可直接焊接在 PCB 表面，是现代电子设备中使用最广泛的元器件之一。根据结构、材料、精度、功率、封装、功能等方面的不同，贴片电阻器可分为多种类型。
📦 一、按结构和材料分类
| 类型 | 特点 | 应用 |
|---|---|---|
| 厚膜贴片电阻器 | 成本低、通用性强 | 大多数通用电子产品中广泛使用 |
| 薄膜贴片电阻器 | 精度高、温漂小 | 医疗、仪器仪表、通信设备等高要求场合 |
| 金属箔电阻器（少见） | 极高精度和稳定性 | 高精度仪器、航空、军事领域 |
| 绕线贴片电阻器（特殊封装） | 高频或大功率应用 | 高频滤波器、功放保护等 |
🔍 二、按封装尺寸分类（常见封装）
封装代码一般为长×宽，单位为“英寸的百分之一”：
| 封装代码 | 公制尺寸 | 特点与应用 |
|---|---|---|
| 0201 | 0.6 mm × 0.3 mm | 超小型，适用于高密度设计 |
| 0402 | 1.0 mm × 0.5 mm | 常用于手机、便携设备 |
| 0603 | 1.6 mm × 0.8 mm | 主流尺寸，适配大部分通用电路 |
| 0805 | 2.0 mm × 1.25 mm | 稳定性较好，适用于工业/汽车 |
| 1206 / 1210 | 3.2 mm × 1.6 mm / 3.2 mm × 2.5 mm | 较高功率需求场合使用 |
🎯 三、按精度等级分类
| 精度等级 | 标识 | 应用 |
|---|---|---|
| ±5% | J | 一般要求 |
| ±1% | F | 精度较高场合 |
| ±0.5%、±0.25%、±0.1% | D、C、B | 用于仪表、电源反馈、电流检测等高精度场合 |
🔋 四、按额定功率分类
| 常见功率 | 说明 |
|---|---|
| 1/20W、1/16W、1/10W | 小封装、便携式设备 |
| 1/8W、1/4W | 通用电子产品 |
| 1/2W、1W、2W（大封装或特殊材质） | 电源、工业控制等高功率应用 |
🎚️ 五、按功能用途分类
| 类型 | 说明 | 应用 |
|---|---|---|
| 普通片式电阻器 | 通用阻值功能 | 普遍使用 |
| 精密电阻器 | 低温漂、高精度 | 电源反馈、传感器电路 |
| 高阻值电阻器（MΩ 级） | 检测、采样 | 电压检测、漏电流检测 |
| 电流检测电阻器（低阻） | 低阻值、可精确检测电流 | 电流采样、电池保护 |
| 保险丝电阻器（熔断型） | 过载保护 | 安全要求高的场合 |
| 网络电阻（阵列） | 多个阻值封装在一起 | 芯片旁、控制线拉高/拉低用 |
| 可调贴片电阻器（较少） | 可调电位器 SMD 版 | 校准/修正电路使用 |
🎨 六、表面标记（阻值编码）

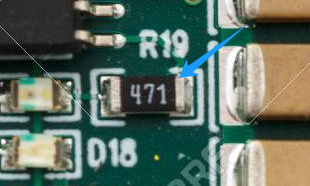

多数贴片电阻标有 3 位或 4 位数值代码，代表其阻值：
-
103= 10 × 10³ = 10kΩ
-
472= 47 × 10² = 4.7kΩ
-
1001= 100 × 10¹ = 1kΩ（四位数）
-
特别地，

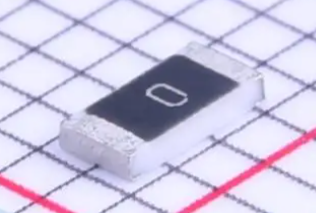

000、0表示 0Ω 电阻
