iSCSI 服务详解：配置与远程存储

iSCSI 服务详解：配置与远程存储

一、iSCSI 服务概述

（一）核心定义

iSCSI（Internet Small Computer System Interface，互联网小型计算机系统接口）是一种基于TCP/IP 协议的远程存储技术，通过 IP 网络仿真 SCSI 本地存储总线，实现远程块存储设备（如硬盘、分区）的传输与管理，架构类似 “客户端 / 服务器” 模式。

（二）工作原理

• 服务端：将本地存储资源（磁盘分区、逻辑卷等）通过网络共享为 “iSCSI 目标”。

• 客户端：通过网络连接服务端的 iSCSI 目标，将远程存储识别为本地磁盘，实现像使用本地存储一样的分区、格式化和挂载操作。

二、iSCSI 服务端配置（提供远程存储）

（一）环境准备与安装

• 安装服务端工具：

# 安装iSCSI目标管理工具targetcliyum -y install targetcli

• 准备共享存储分区：

需提前创建一个用于共享的磁盘分区（示例为/dev/sda5，大小 10G）：

# 分区工具操作（交互式）fdisk /dev/sda # 按提示创建10G分区，最终生成/dev/sda5

（二）使用targetcli配置 iSCSI 目标

通过targetcli进入交互式配置界面，完成存储共享设置：

# 进入targetcli交互模式targetcli

1. 创建块设备（关联本地存储）

块设备是 iSCSI 共享的基础，需关联提前准备的分区：

# 进入块设备目录cd backstores/block# 创建块设备（名称block1，关联分区/dev/sda5）create block1 /dev/sda5

2. 创建 IQN（目标标识符）

IQN 是 iSCSI 目标的唯一标识，格式为iqn.[时间].[反域名]:[自定义名称]：

# 进入iSCSI目录cd /iscsi# 创建IQN（示例：iqn.2025-08.com.example:sl，时间+反域名+自定义名称）create iqn.2025-08.com.example:sl

3. 配置 ACL（访问控制列表）

ACL 用于限制客户端访问，需与客户端的 IQN 对应：

# 进入目标的ACL目录（TPG1为默认目标门户组）cd iqn.2025-08.com.example:sl/tpg1/acls# 创建ACL，客户端IQN需与此处一致（示例：iqn.2025-08.com.example:sl1）create iqn.2025-08.com.example:sl1

4. 创建 LUN（关联块设备与目标）

LUN（逻辑单元号）将块设备激活为可被客户端识别的存储资源：

# 进入目标的LUNs目录cd ../luns# 关联块设备block1到当前目标create /backstores/block/block1

5. 配置门户（监听 IP 与端口）

门户定义服务端监听的 IP 和端口（默认端口 3260），需删除默认配置并指定实际 IP：

# 进入门户目录cd ../portals/# 删除默认门户（0.0.0.0表示所有IP，需替换为实际IP）delete ip_address=0.0.0.0 ip_port=3260# 创建新门户（绑定服务端IP：192.168.100.20，端口3260）create ip_address=192.168.100.20 ip_port=3260

6. 保存配置并退出

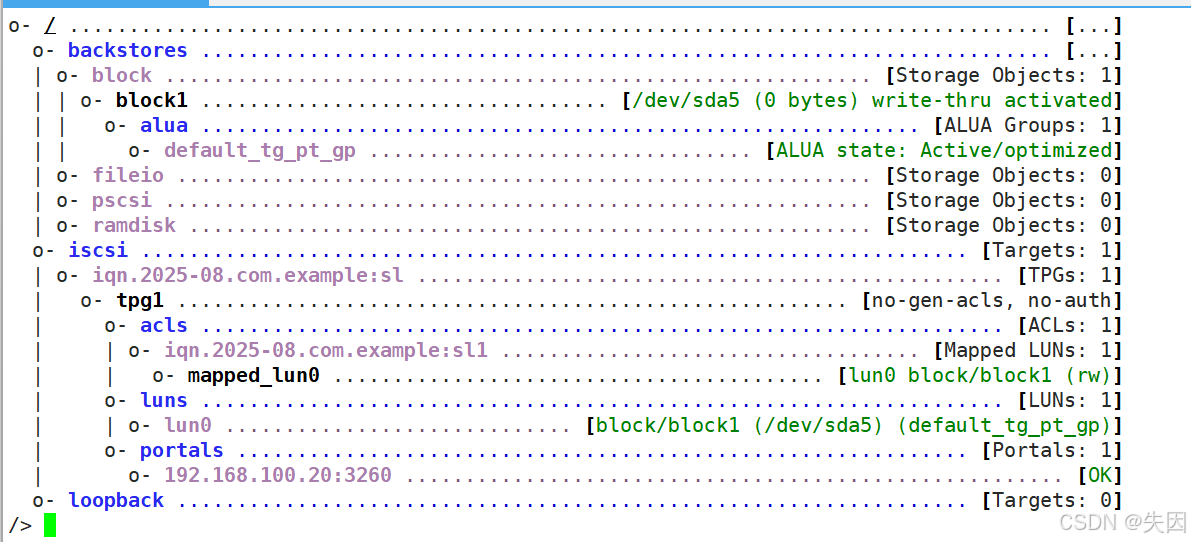

# 查看配置整体情况ls# 退出并保存配置exit

（三）服务启动与环境优化

• 关闭防火墙和 SELinux（实验环境）：

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

• 重启服务并设置自启：

# 重启iSCSI目标服务systemctl restart targetsystemctl enable target

三、iSCSI 客户端配置（使用远程存储）

（一）客户端工具安装

# 安装iSCSI initiator工具（通常系统自带）yum -y install iscsi-initiator-utils

（二）配置客户端 IQN

客户端 IQN 需与服务端 ACL 中定义的 IQN 一致，修改配置文件：

# 编辑initiator名称配置文件vim /etc/iscsi/initiatorname.iscsi# 设置与服务端ACL匹配的IQNInitiatorName=iqn.2025-08.com.example:sl1

（三）重启客户端服务

# 重启iSCSI相关服务systemctl restart iscsi iscsid# 设置开机自启systemctl enable iscsi iscsid

（四）客户端使用远程存储流程

1. 发现 iSCSI 目标

# 发现服务端的iSCSI目标（-p指定服务端IP和端口）iscsiadm -m discovery -t sendtargets -p 192.168.100.20:3260

2. 登录 iSCSI 目标

# 登录目标（-T指定服务端IQN，-p指定服务端地址，-l表示登录）iscsiadm -m node -T iqn.2025-08.com.example:sl -p 192.168.100.20:3260 -l

3. 验证远程存储识别

登录后，远程存储会被识别为本地磁盘（如/dev/sdb）：

# 查看磁盘列表，确认远程存储已识别fdisk -l

（五）格式化与挂载远程存储

1. 分区与格式化

# 对远程磁盘/dev/sdb分区（交互式）parted /dev/sdb # 按提示创建分区，生成/dev/sdb1udevadm settle # 刷新设备信息# 格式化为xfs文件系统mkfs.xfs /dev/sdb1

2. 临时挂载

# 创建挂载点mkdir /test# 挂载远程分区到/testmount /dev/sdb1 /test

3. 永久挂载（关键！）

永久挂载需通过 UUID 识别设备，并添加_netdev参数（告诉系统这是网络设备，避免启动失败）：

# 获取分区UUIDblkid /dev/sdb1 # 复制输出中的UUID值（如：UUID="xxx-xxx-xxx"）# 编辑fstab文件vim /etc/fstab# 添加以下内容（替换UUID为实际值）UUID=xxx-xxx-xxx /test xfs defaults,_netdev 0 0# 生效挂载配置mount -a

四、iSCSI 存储注销流程（客户端）

如需断开远程存储连接，需按以下步骤操作：

1. 取消挂载

umount /test

2. 删除 fstab 永久挂载条目

vim /etc/fstab # 删除或注释之前添加的iSCSI挂载行

3. 临时注销（断开连接，保留配置）

iscsiadm -m node -T iqn.2025-08.com.example:sl -p 192.168.100.20:3260 -u

4. 永久注销（删除客户端配置）

iscsiadm -m node -T iqn.2025-08.com.example:sl -p 192.168.100.20:3260 -o delete

五、关键注意事项

1. IQN 一致性：服务端 ACL 中的 IQN 必须与客户端initiatorname.iscsi中的 IQN 完全一致，否则无法访问。
2. 网络与防火墙：确保服务端 3260 端口开放（或关闭防火墙），客户端与服务端网络互通。
3. 永久挂载参数：_netdev参数不可省略，否则系统启动时会因先加载 fstab 再启动网络而识别不到设备，导致启动失败。
4. 存储安全：生产环境需通过 ACL 严格限制客户端 IP 和 IQN，避免未授权访问。

通过以上配置，iSCSI 可实现远程存储的高效共享，客户端无需物理连接存储设备，即可通过网络使用大容量块存储，适用于服务器集群、数据备份等场景。
