Android 项目:画图白板APP开发（一）——曲线优化、颜色、粗细、透明度

news 2025/8/13 16:59:23

        在移动应用开发中，画图白板类APP是一个既能展示技术实力又能带来良好用户体验的项目。今天我将分享开发这样一个APP的第一部分，重点介绍曲线绘制优化以及颜色、粗细和透明度的实现。

一、基础画板搭建

首先我们需要创建一个自定义View作为画板：

/*** 自定义View类，实现画板绘图功能* 支持手指触摸绘制路径，可设置画笔颜色、粗细等属性*/
public class DrawingView extends View {// 绘制路径对象，记录用户手指移动轨迹private Path mPath;// 画笔对象，设置绘制样式和属性private Paint mPaint;// 位图对象，作为绘图的缓冲区private Bitmap mBitmap;// 画布对象，用于在位图上绘制private Canvas mCanvas;/*** 构造函数* @param context 上下文环境* @param attrs 属性集合*/public DrawingView(Context context, AttributeSet attrs) {super(context, attrs);// 初始化绘图设置setupDrawing();}/*** 初始化绘图相关对象和参数*/private void setupDrawing() {// 创建新的路径对象mPath = new Path();// 创建并配置画笔mPaint = new Paint();// 设置默认画笔颜色为黑色mPaint.setColor(Color.BLACK);// 开启抗锯齿，使绘制更平滑mPaint.setAntiAlias(true);// 设置画笔宽度为5像素mPaint.setStrokeWidth(5f);// 设置画笔样式为描边（画线）mPaint.setStyle(Paint.Style.STROKE);// 设置路径连接处为圆角mPaint.setStrokeJoin(Paint.Join.ROUND);// 设置线帽为圆头mPaint.setStrokeCap(Paint.Cap.ROUND);}/*** View尺寸变化时回调* @param w 新宽度* @param h 新高度* @param oldw 旧宽度* @param oldh 旧高度*/@Overrideprotected void onSizeChanged(int w, int h, int oldw, int oldh) {super.onSizeChanged(w, h, oldw, oldh);// 创建与View相同尺寸的位图mBitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);// 创建画布并关联到位图mCanvas = new Canvas(mBitmap);}/*** 绘制View内容* @param canvas 系统提供的画布对象*/@Overrideprotected void onDraw(Canvas canvas) {// 1. 先绘制已经保存到bitmap的内容（历史路径）canvas.drawBitmap(mBitmap, 0, 0, mPaint);// 2. 再绘制当前正在绘制的路径（实时显示）canvas.drawPath(mPath, mPaint);}/*** 处理触摸事件* @param event 触摸事件对象* @return 是否处理了该事件*/@Overridepublic boolean onTouchEvent(MotionEvent event) {// 获取触摸点坐标float x = event.getX();float y = event.getY();// 根据不同的触摸动作进行处理switch (event.getAction()) {case MotionEvent.ACTION_DOWN:  // 手指按下// 将路径起点移动到触摸点mPath.moveTo(x, y);break;case MotionEvent.ACTION_MOVE:   // 手指移动// 从上一个点画线到当前点mPath.lineTo(x, y);break;case MotionEvent.ACTION_UP:    // 手指抬起// 1. 将当前路径绘制到bitmap上（永久保存）mCanvas.drawPath(mPath, mPaint);// 2. 重置路径，准备下一次绘制mPath.reset();break;default:return false;  // 不处理其他事件}// 请求重绘Viewinvalidate();// 返回true表示已处理该事件return true;}
}

（1）Path、Paint、Bitmap 和 Canvas的工作原理

这四个类（Path、Paint、Bitmap 和 Canvas）在 Android 绘图系统中各司其职，共同协作完成绘图过程。下面详细解释它们如何协同工作：

1. Path（路径）

  1. 作用：记录用户绘制的轨迹（线条形状）

  2. 工作原理：

    • 当用户手指触摸屏幕移动时，Path 会记录这些点的坐标

    • 使用 moveTo() 设置起点，lineTo() 添加线段，quadTo() 创建曲线

    • 就像一个"铅笔轨迹记录器"，只记录形状不负责显示

2. Paint（画笔）

  • 作用：定义如何绘制（样式和外观）

  • 关键属性：

    mPaint.setColor(Color.BLACK);        // 颜色
mPaint.setStrokeWidth(5f);           // 线宽
mPaint.setStyle(Paint.Style.STROKE); // 样式（描边/填充）
mPaint.setAntiAlias(true);           // 抗锯齿
mPaint.setAlpha(255);                // 透明度

  • 就像真实的画笔，决定线条的颜色、粗细、样式、透明度等视觉特性

3. Bitmap（位图）

  • 作用：作为绘图的"画纸"

  • 特点：

    • 实际存储像素数据（ARGB_8888 表示每个像素占4字节）

    • 相当于一个"永久画布"，保存所有已确认的绘制内容

4. Canvas（画布）

  • 作用：执行实际绘制操作的平台，类似画布

  • 双重角色：

    • 关联到 Bitmap：mCanvas = new Canvas(mBitmap)

    • 系统传入的 canvas 参数：onDraw(Canvas canvas)

可视化比喻：

[手指移动]
    → 记录到[Path]（像铅笔轨迹）
    → 用[Paint]样式渲染
    → 通过[Canvas]画到[Bitmap]（像把草图描到正式画纸）
    → 最终通过系统[Canvas]显示到屏幕

（2）onTouchEvent

        onTouchEvent是 Android 中 Activity 级别的全局触摸事件处理方法，用于处理整个 Activity 的触摸事件。其核心作用是拦截并处理未被任何子视图消费的触摸事件。绘图所用的事件（MotionEvent）都从onTouchEvent中获取。

  MotionEvent 是 Android 中处理触摸事件的核心类，包含触摸动作、坐标、历史轨迹等信息。

动作常量触发时机典型用途
ACTION_DOWN手指首次触摸屏幕开始新路径/绘制
ACTION_MOVE手指在屏幕上移动更新路径/绘制
ACTION_UP手指离开屏幕结束绘制
ACTION_CANCEL手势被系统取消清理临时状态

        目前在demo中使用的是 event.getAction() ，在后续的开发过程中就就得使用 event.getActionMasked()

getAction()和getActionMasked()的区别：

        对 ACTION_POINTER_DOWN 和 ACTION_POINTER_UP 之外的事件，getAction()返回值和getActionMasked()是相同的。

        对 ACTION_POINTER_DOWN 和 ACTION_POINTER_UP ，getAction()返回值和getActionMasked()返回值稍有不同。

        getAction()返回值包含了操作类型和产生此事件的pointer对应的pointer index两个信息，其中低8位代表操作类型，高8位代表pointer index 。

简单理解：getAction保存了 动作类型（低8位） + 指针索引（高8位）使用getActionMasked()会更方便些，不是说getAction无法完成判断。

方法适合场景是否支持多指代码复杂度
getAction()单点触控❌ 需要手动处理高（需位运算）
getActionMasked()单点+多点触控✅ 直接支持低（逻辑清晰）

（3）双缓冲机制

        先通过setBitmap方法将要绘制的所有的图形绘制到一个Bitmap上也就是先在内存空间完成，然后再来调用drawBitmap方法绘制出这个Bitmap，显示在屏幕上。

private Bitmap mBitmap;  // Back Buffer（后台位图）
private Canvas mCanvas;  // 关联到 mBitmap 的 Canvas
private Path mPath;      // 临时绘制路径@Override
protected void onDraw(Canvas canvas) {// 1. 将 Back Buffer（mBitmap）绘制到屏幕canvas.drawBitmap(mBitmap, 0, 0, null);// 2. 叠加当前正在绘制的路径（临时内容）canvas.drawPath(mPath, mPaint);
}

  • mBitmap：存储所有已确认的绘制内容（持久化）

  • mPath：存储当前正在绘制的临时路径（实时更新）

二、颜色、粗细、透明度

        这三者都是通过 Paint（画笔）配置的，在上面已经交代过了。不过透明度需要注意一下：在初始化画笔的时候，透明度一定要在颜色之后设置，因为颜色中也存在透明通道，会覆盖已设置的透明度。

透明度有两种使用效果：

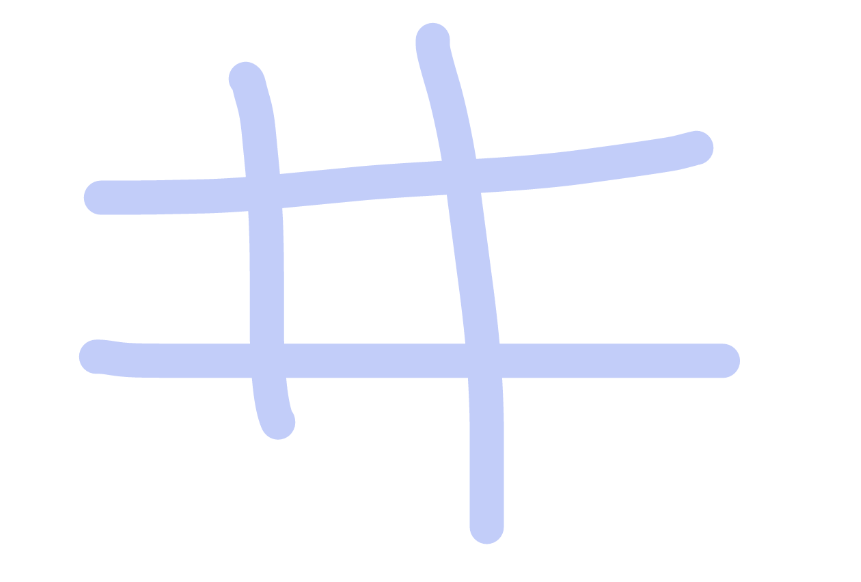

1.透明度不叠加：

mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC));

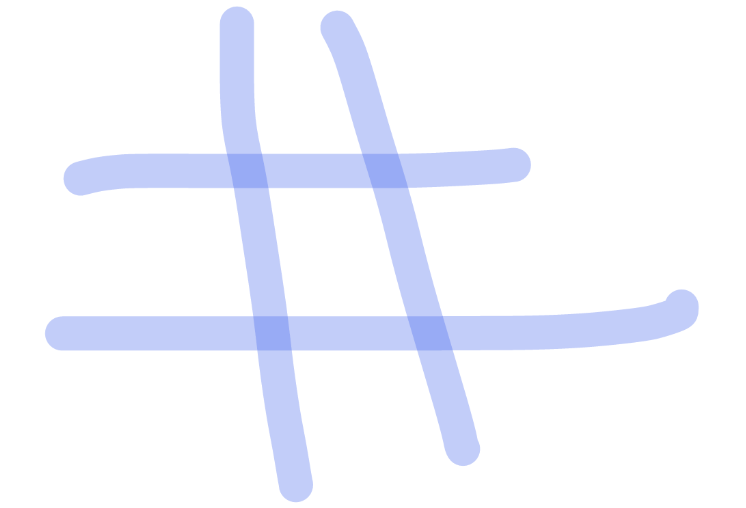

2.透明度叠加：无需配置PorterDuffXfermode

        具体该怎么使用，完全根据实际情况考虑。PorterDuffXfermode类主要用于图形合成时的图像过渡模式计算，共有18种过渡模式，可以灵活使用。

三、曲线绘制优化

在基础实现中，我们通常使用Path.lineTo()连接触摸点：

这种方法存在明显问题：

  1. 锯齿感明显：快速移动时会出现明显的折线段

  2. 采样率不足：系统触摸事件采样率有限，导致关键点丢失

  3. 不自然过渡：转角处生硬，缺乏真实手绘的流畅感

优化方案

（1）二次贝塞尔曲线

使用Path.quadTo()替代lineTo()实现平滑连接：

// 用于存储上一个触摸点的坐标
private float mPreviousX, mPreviousY;@Override
public boolean onTouchEvent(MotionEvent event) {// 获取当前触摸点的坐标float x = event.getX();float y = event.getY();// 根据不同的触摸动作进行处理switch (event.getAction()) {case MotionEvent.ACTION_DOWN:  // 手指按下事件// 将路径起点移动到当前触摸点mPath.moveTo(x, y);// 记录当前点作为下一个动作的前一个点mPreviousX = x;mPreviousY = y;break;case MotionEvent.ACTION_MOVE:  // 手指移动事件// 计算控制点坐标（取前一点和当前点的中点）float controlX = (x + mPreviousX) / 2;float controlY = (y + mPreviousY) / 2;// 使用二次贝塞尔曲线连接// 参数说明：// 前两个参数(mPreviousX,mPreviousY) - 控制点坐标// 后两个参数(controlX,controlY) - 结束点坐标mPath.quadTo(mPreviousX, mPreviousY, controlX, controlY);// 更新前一个点的坐标为当前点mPreviousX = x;mPreviousY = y;break;}// 请求重绘视图invalidate();// 返回true表示已消费该触摸事件return true;
}

（2）历史点插值

        利用MotionEvent的历史点进一步提高曲线精度：这个对笔锋效果的提升也很大，后面说到笔锋章节时再详细说明
