蓝桥杯电子赛----嵌入式赛道备赛LED
部分内容来源于以下文章：【STM32】STM32系统时钟RCC_stm32中的rcc-CSDN博客
【HAL库与CubeMX】CubeMX中的SYS配置选项
一、stm32开发方式
1、基本库开发
2、HAL库开发（利用STM32CubeMX，通过可视化编程操作，自动生成代码）
3、LL库开发
4、寄存器开发
二、使用stm32CubeMX和keil5新建工程
在一般工程中，通用的配置是开启时钟(RCC配置）、以及HAL初始化配置（SYS配置）

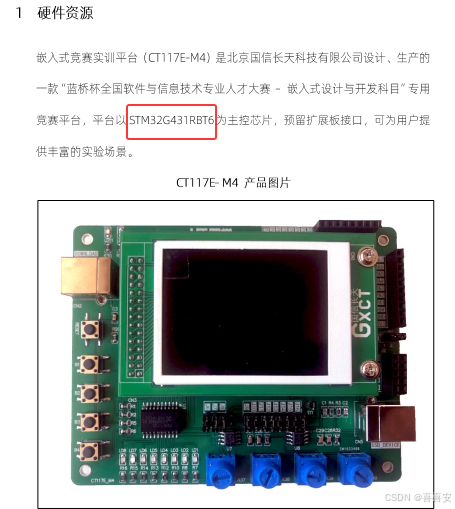

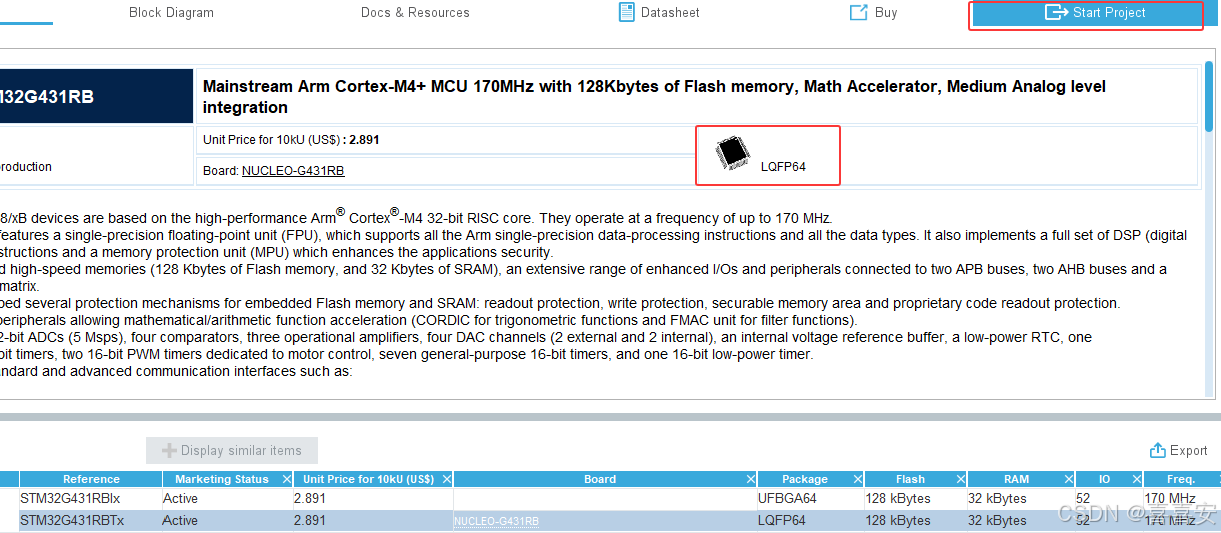

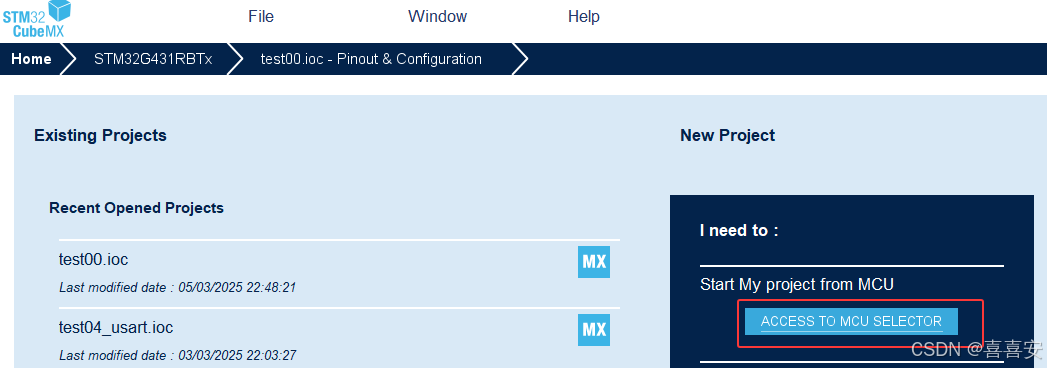

1、先选择芯片stm32G431RB（查看CT117E-M4产品手册）
2、创建项目

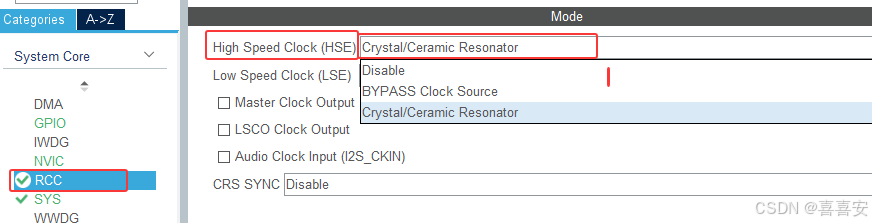

3、RCC复位和时钟控制（Reset and Clock Control）
Disable：禁用外部时钟
BYPASS Clock Resource：外部有源晶振（旁路时钟源）
Crystal/Ceramic Resonator:外部无源晶振（陶瓷晶振）
RCC的概念
在STM32中，RCC（Reset and Clock Control）是时钟和复位控制模块它负责管理系统时钟的生成和分配，以及控制外设的复位和时钟开启/关闭
RCC的主要功能包括：
a. 时钟源选择：RCC可以选择不同的时钟源，比如内部振荡器、外部晶振等。
b. 时钟配置：可以配置主时钟、外设时钟等，以满足不同外设的工作频率需求。
c. 复位控制：RCC可以对各个外设进行复位，确保在系统初始化时外设处于已知状态。
d. 时钟使能/禁用：动态地开启或关闭外设的时钟，以节省功耗，通过RCC配置开发者可以优化STM32的性能和功耗，确保系统在不同工作条件下稳定运行。
4、SYS配置

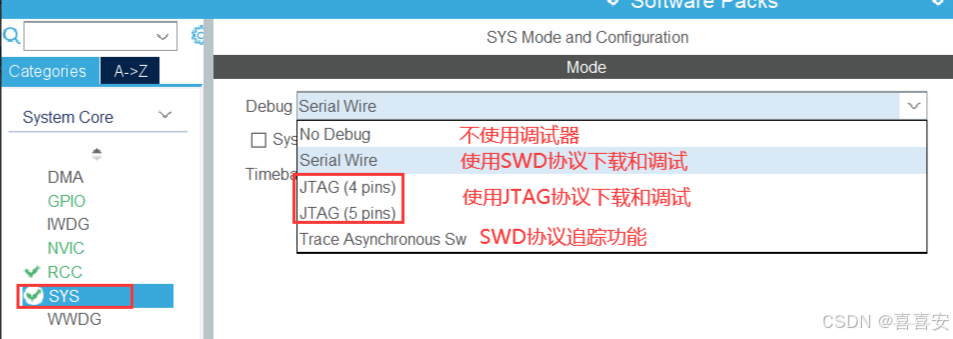

1. 在STM32CubeMX的SYS选项栏中有SW和JTAG协议选项，用户可以根据需要选择相应的协议。
1）JTAG调试接口（JTAG-DP）需要5个引脚；CubeMX中可选择5pin或4pin的JTAG，5pin比4pin多了一个复位引脚。
2）SW调试接口（SW-DP）需要2个引脚。二者之间有复用引脚。SW调试端口采用同步串行协议：SWCLK引脚为从主机到从机的时钟信号；SWDIO为双向数据信号。3）什么情况用什么接口
a. ST-Link采用的是SW调试接口，选择Serial Wire ；
b. J-Link采用的是JTAG调试接口，根据实际要求选择 JTAG(4pin) 或者 JTAG(5pin) ;
c. 如果使用J-Link 但是采用SWD协议，也可以选择Trace Asynchronous Sw ；
Trace Asynchronous Sw 模式有时候也可以解决使用ST-Link 烧录之后无法烧录和调试的情况。4）为了避免一次烧录之后无法下一次烧录或者调试的情况， 推荐选择Serial Wire。
如果在STM32CubeMX中选择SW协议，MDK 也必须 选择SW协议。JTAG协议配置也同理。否则会造成下载和调试失败。在实际项目中SW协议使用的比较多，速度更快，占用的引脚更少，推荐配置成SW协议，即Serial Wire模式。

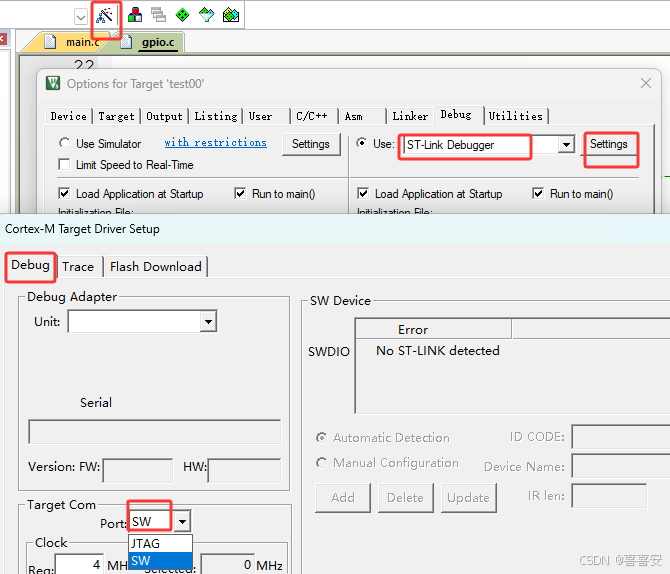

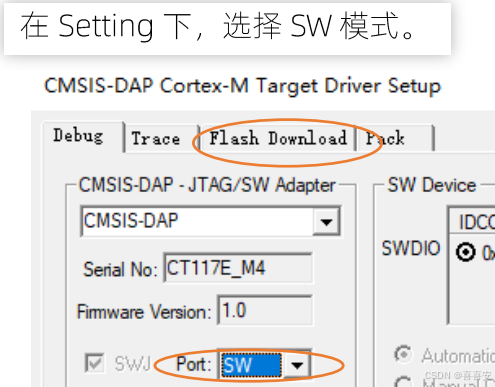

如果选择的是SW协议，在MDK中要按下图操作。
2. System Wake-Up ：
设置低功耗模式下的自动唤醒功能，通过引脚PA0。3. Timebase Source ：
一般指HAL的时基，即HAL库中的uwTick，用于实现HAL_Delay()以及作为各种timeout时钟的基准。一般情况下直接选择默认的Sys Tick（嘀嗒定时器）来维护SYS Timebase Source即可，即直接放在SysTick_Handler()中断服务函数中，也就是下面的HAL_IncTick()函数。

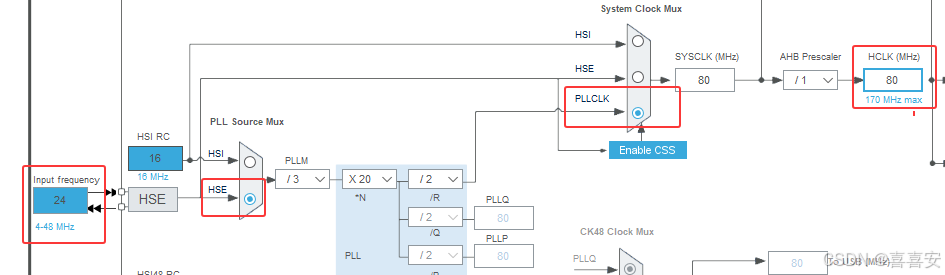

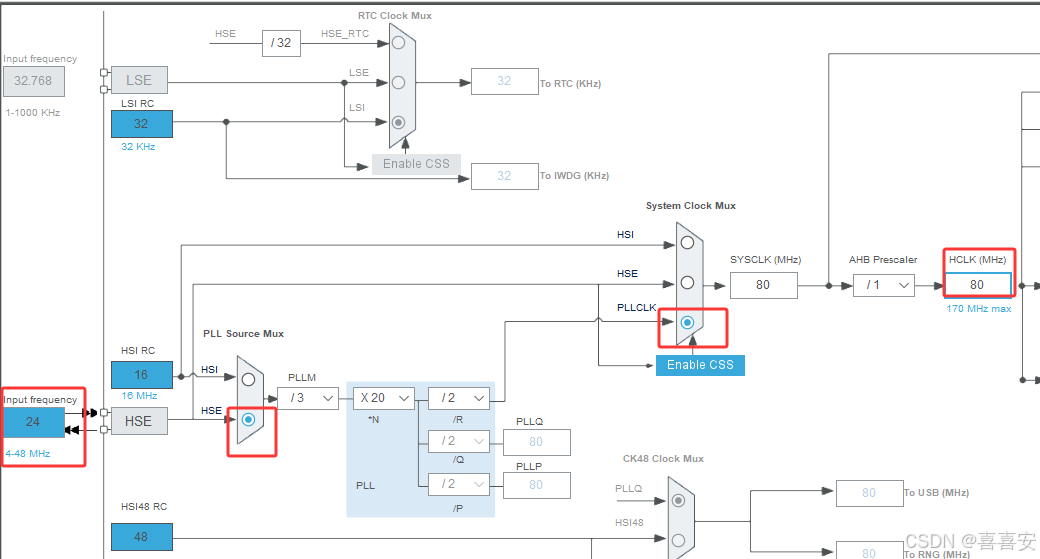

5、配置时钟

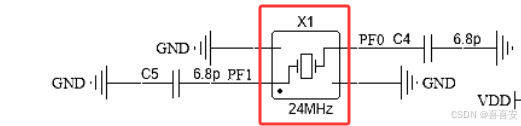

输入时钟频率（Input frequency）配置为24MHz外部高速频率（通过查看CT117E-M4产品手册中的电路原理图得出）

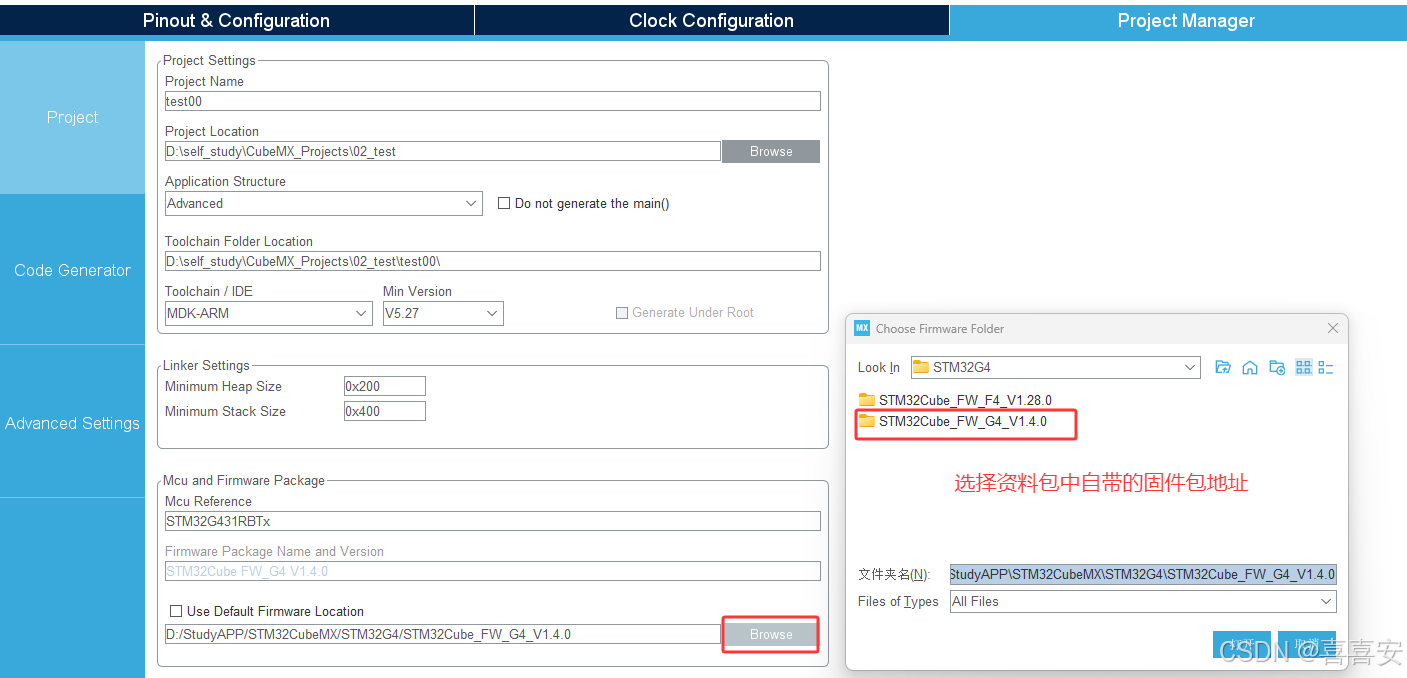

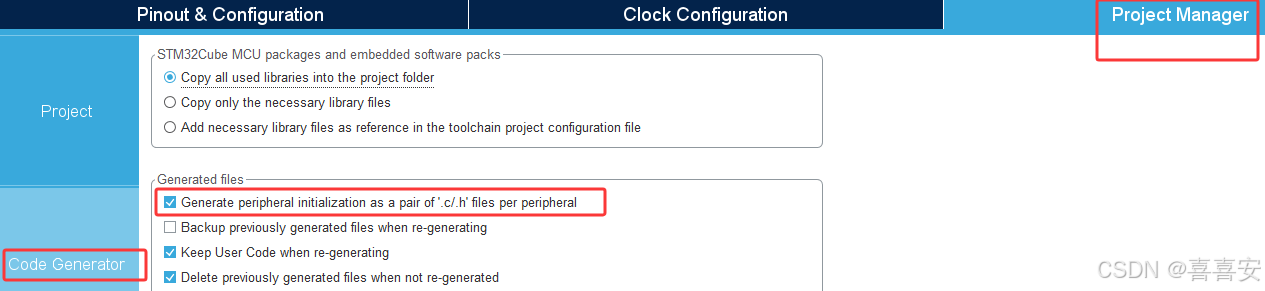

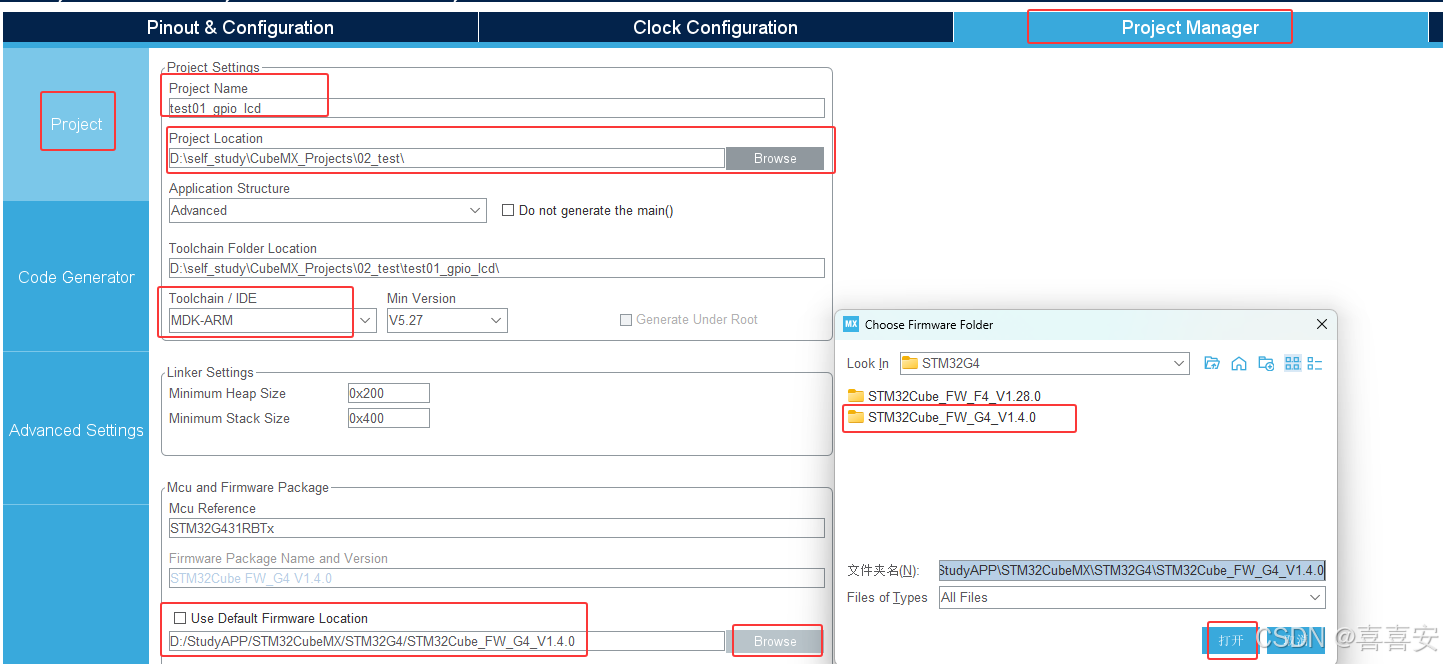

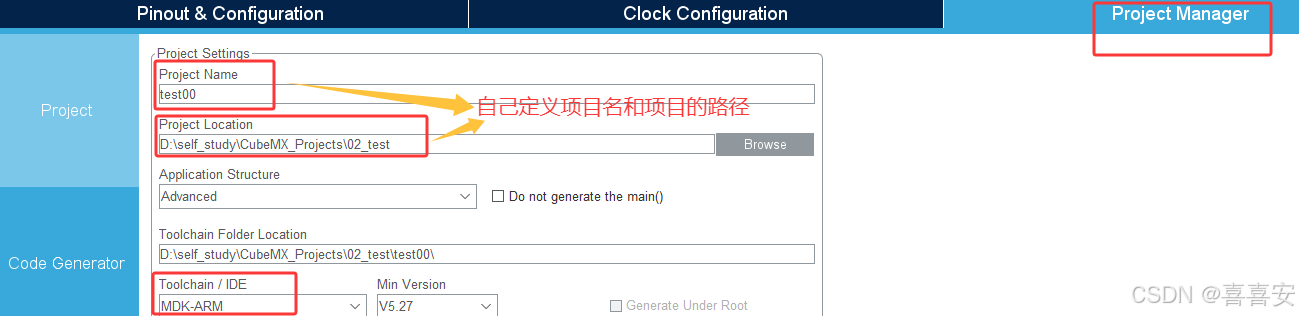

6、配置Project Manager

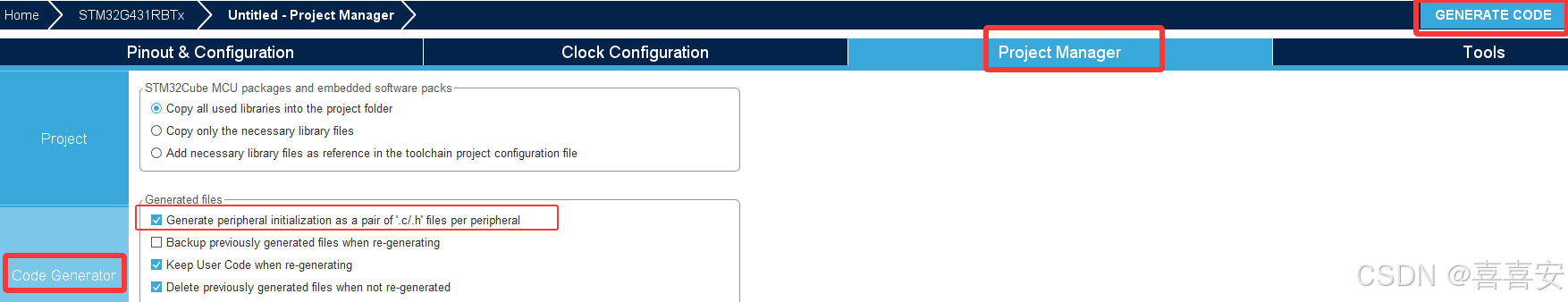

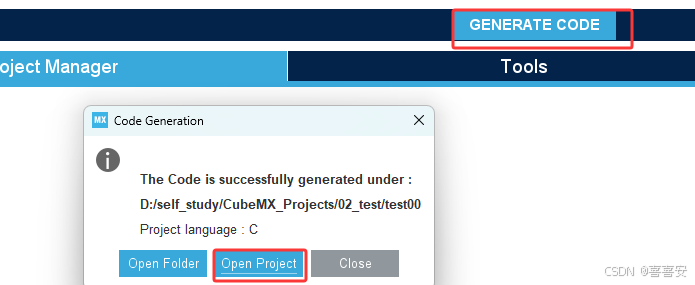

7、生成代码

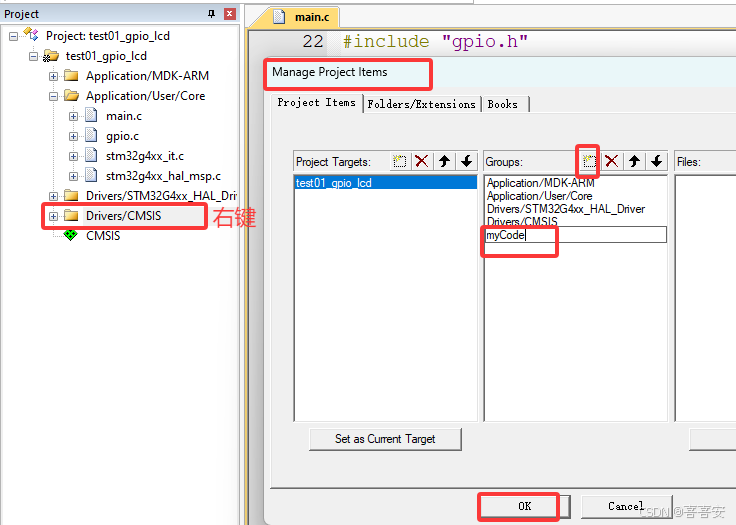

8、配置keil5

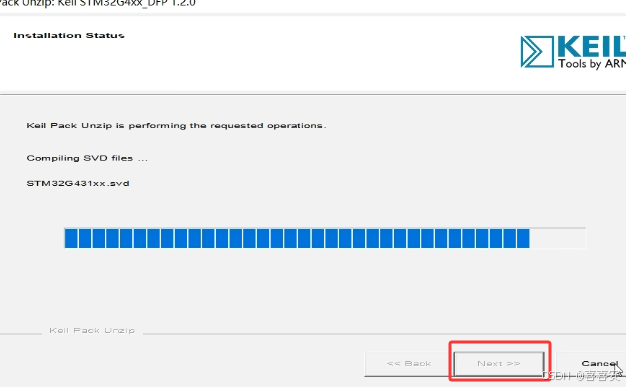

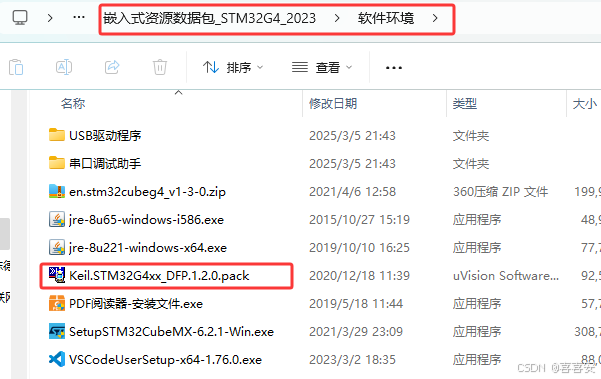

a、安装芯片包（第一次打开keil5需要做此步骤）

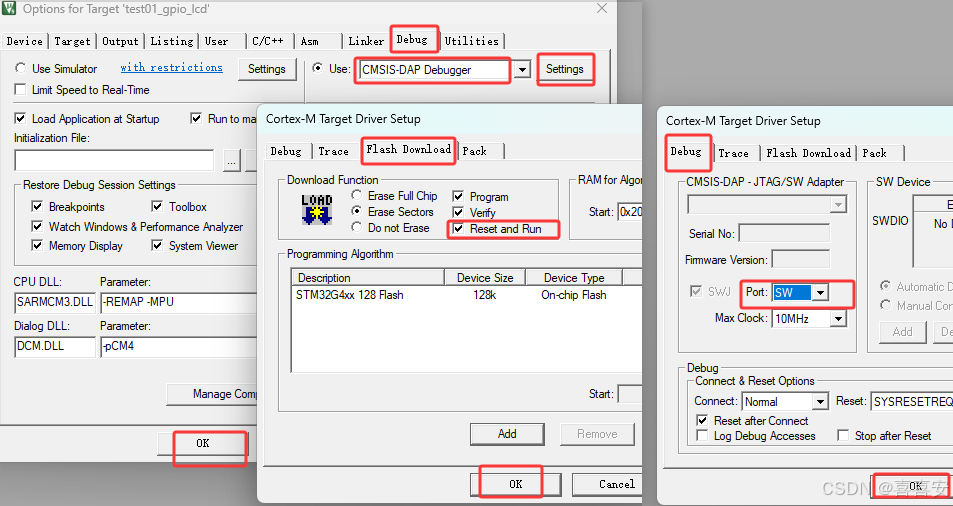

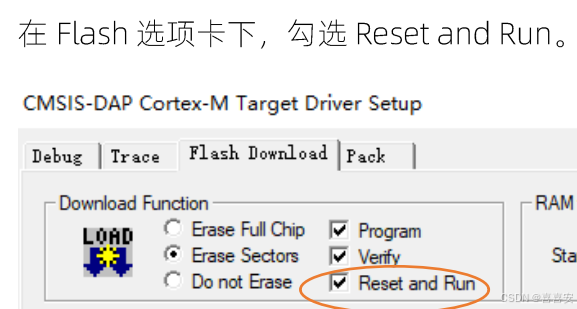

b、调试器
三、点亮LED

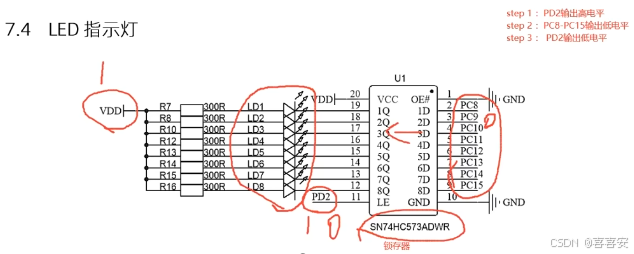

PD2为高电平时，锁存器使能，数据从右端（1D~8D）传到左端（1Q~8Q）；数据传输完后，就将PD2置0，数据不再传输过来，避免LCD对LED产生影响（LCD与LED有共用引脚） 。

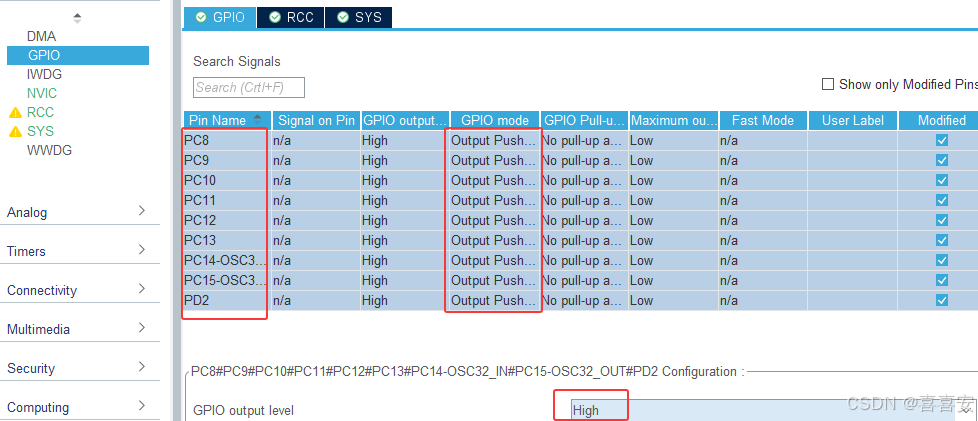

因为LED左侧接VDD（高电平），所以右侧传过来低电平，形成电势差，LED就会点亮。此处设置PC8~PC15为输出高电平，让LED保持默认熄灭状态 。

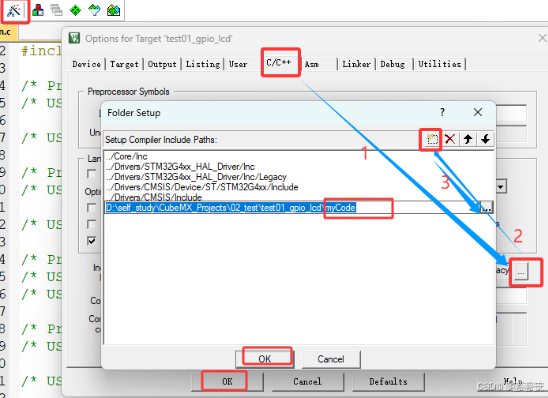

在keil 5中的操作和上面一样

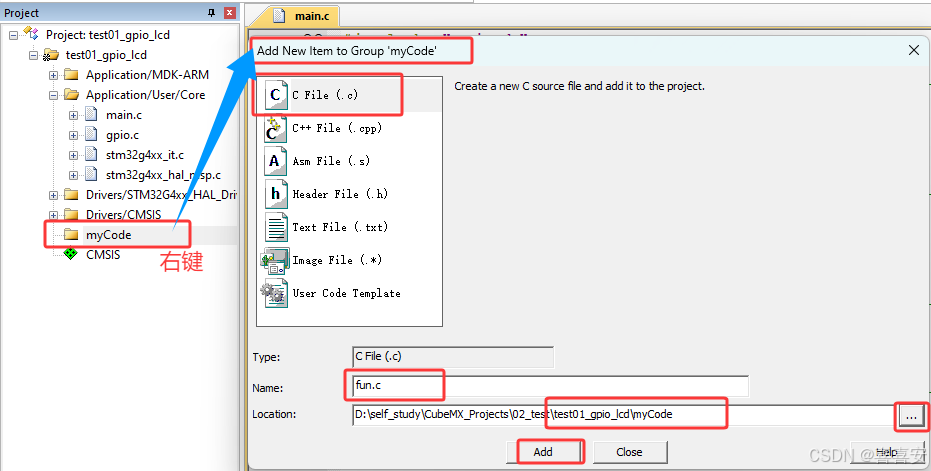

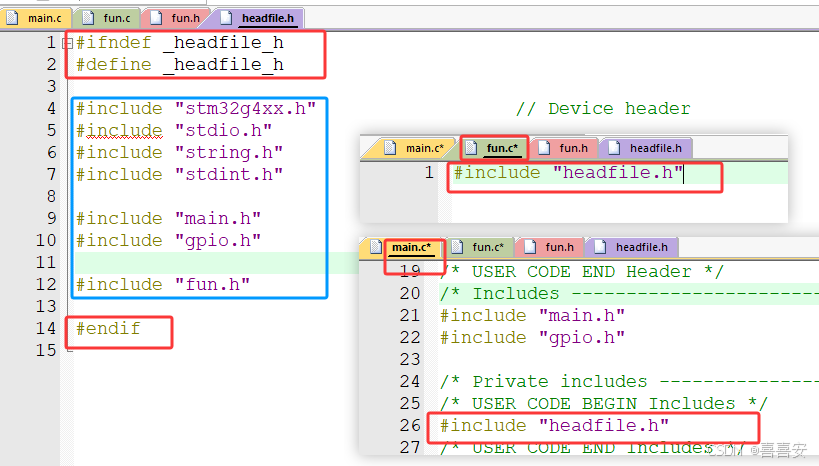

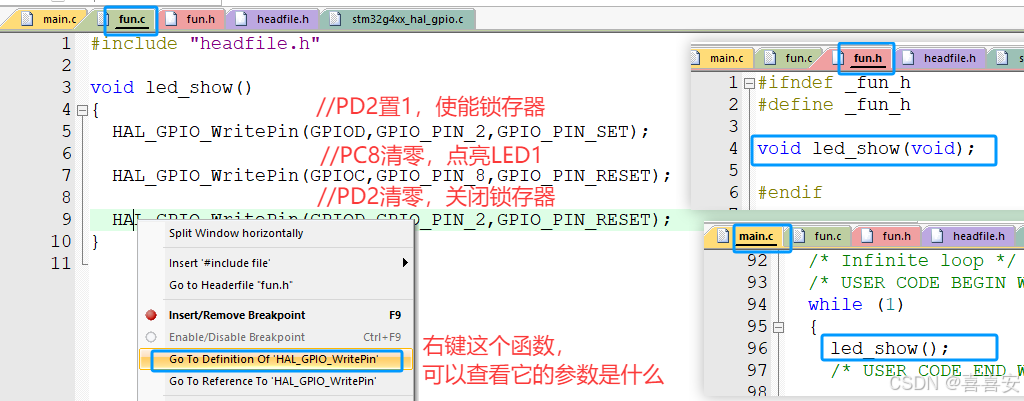

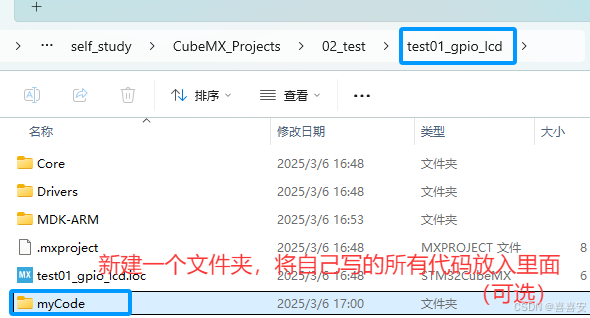

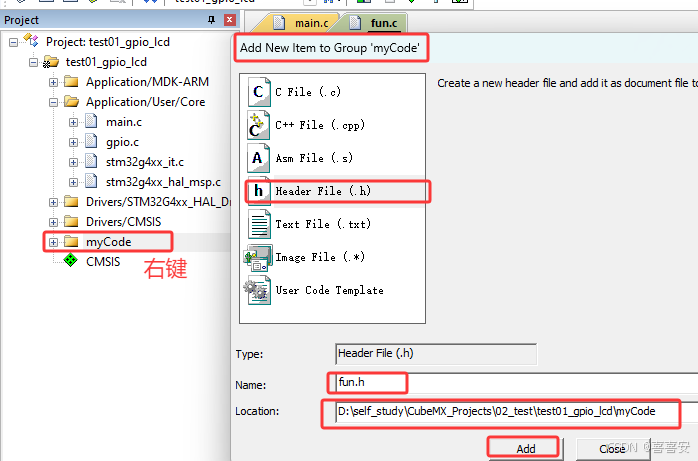

代码部分

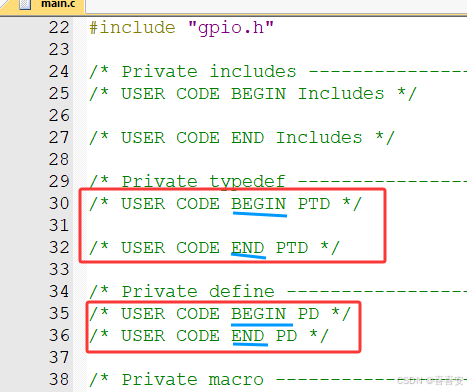

所有代码必须写在BEGIN和END之间，比如说
如果重新用Cube MX生成代码，在BEGIN和END之外写的代码会全部消失。
下面代码的功能：第led个灯是mode状态（根据判断语句，mode为1是亮，mode为0是灭）

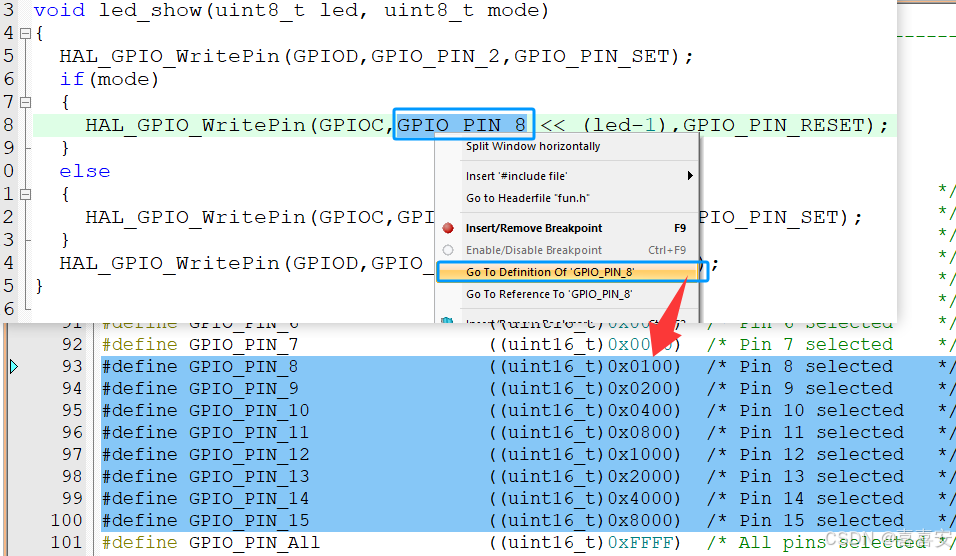

GPIO_PIN_8为0x0100， 即0000 0001 0000 0000
GPIO_PIN_9为0x0200， 即0000 0010 0000 0000
GPIO_PIN_10为0x0400，即0000 0100 0000 0000
由此可知，GPIO_PIN_8左移一位就是GPIO_PIN_9
<< 是左移运算符
0100 << 1 = 1000
0x0100 << 1 = 0x0200

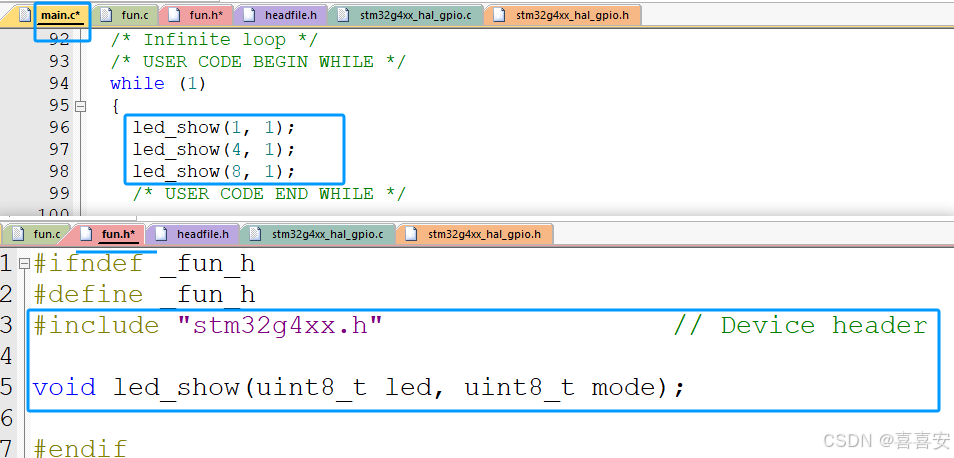

led_show(1,1); //是将led1点亮,即将PC8清零
PC8就是LED1，0x0100 << (1-1)，就是0x0100
