MaixPy开发环境简介

news 2025/8/12 20:59:00

1、存储系统

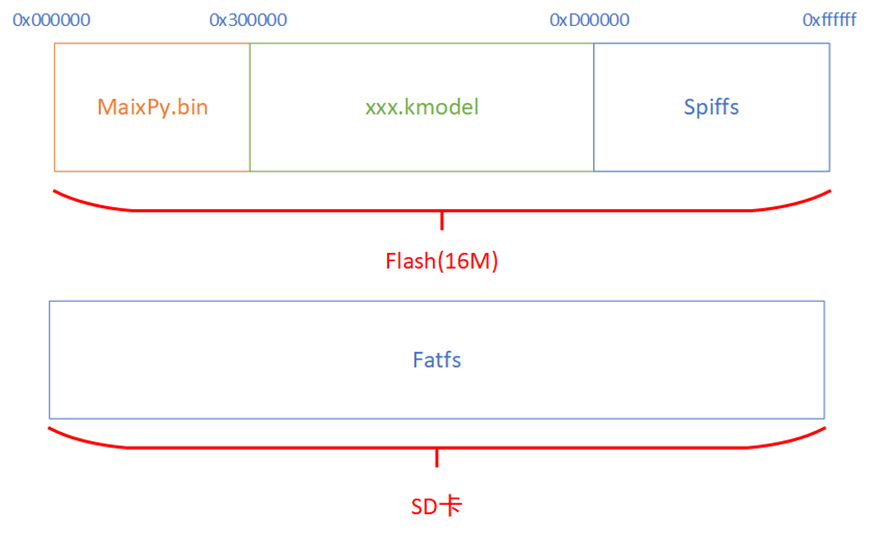

MaixPy 存储系统大致如下图所示：
在这里插入图片描述

由上图可知，MaixPy 中的存储介质主要由 Flash，SD 卡组成，分为三块区域，分别是 MaixPy.bin 固件区，xxx.kmodel 模型区，文件系统区：Flash 上为 spiffs（SPI Flash File System），SD 卡为 Fatfs（FAT file system）。

1.1 MaixPy.bin 固件区

用来存储 MaixPy.bin 固件，起始于 0x000000，因为 K210 会从 0x000000 地址开始运行程序。

1.2 xxx.kmodel 模型区

通常起始于 0x300000，模型文件之所以不烧录在 Flash 的文件系统（文件系统会后续解释）中，原因有下：

Flash 中文件系统拥有的内存并不够大，不足以放入大模型，更大的模型可以放入 SD 卡中。
直接读取模型文件比经过文件系统读取速率更快。
该区域没有文件系统管理，需要根据烧录时的起始地址操作文件，例如当模型烧录在 0x500000 时的读取方法：

KpuTask = kpu.load(0x500000)

1.3 文件系统区

通常从 0xD00000 开始，该区域交由文件系统管理，我们预留了 Flash 末尾的 3MiB 空间，交由 spiffs管理，另外也支持 FAT32（Fatfs）的 SD 卡。这些文件系统提供接口使我们通过文件名便可对文件进行读写操作，而不必像模型区那样使用文件起始地址操作。同时还能帮助我们有效管理存储介质，例如磨损均衡（Flash 是有磨损寿命的，相关知识请自行搜索）可以充分发挥 Flash 的寿命。
MaixPy 文件系统的使用
由于 Flash 和 SD 卡的文件系统各不相同，接口不一致，使得操作不同文件系统需要调用不同接口，此时 MaixPy 中的虚拟文件系统（VFS）正是用于解决该问题，VFS 可以挂载多个不同类型文件系统，并为用户操作这些文件系统提供统一接口，用户使用这些接口时可以忽略不同文件系统之间的差异。这些接口在 os 模块中实现，使用示例如下：

import uos
print("files:", uos.listdir("/flash"))
with open("/flash/test.txt", "w") as f:f.write("hello text")
print("files:", uos.listdir("/flash"))
with open("/flash/test.txt", "r") as f:content = f.read()
print("read:", content)

以上示例中，spiffs 文件系统开机被自动挂载到 /flash 目录，用户只需要在使用 os 的接口时传入 “/flash” 目录名作为参数便可访问该文件系统。
解读：

导入 uos 模块
列出 /flash 目录下所有文件
向 /flash 目录写入一个名为 test.txt 的文件，内容为 hello text,
列出 /flash 目录下所有文件，会发现 test.txt 的存在
读取文件内容到 content 变量
打印 content 变量，输出 hello text，也就是刚刚写入文件的内容
这个内容在开发板断电之后再上电，仍然能读到正确的内容（Flash 断电后不会丢失内容）

当然也支持 SD 卡，如果你需要使用， SD 卡需要满足以下几点：

支持 SPI 模式, 市面上大多数正版卡都支持
分区为 MBR （msdos）
格式化为 FAT32
大小测试过最大 1TB 可用
断电插入 SD 后，上电，SD 卡会被挂载在 /sd，如果有多个分区，第二个分区名是/sd2
注意/（根目录）不能写入数据，只能往/flash或者/sd写入数据
开机如果有SD卡，会自动将当前目录切换到/sd，如果没有，则会自动切换到/flash

2、编辑并执行文件

2.1 MaixPy 内置的文件系统

前面说了， MaixPy 支持 Flash 使用的 SPIFFS（目前不支持创建目录）, 默认分配了 3MB 给 SPIFF（从flash 0xD00000地址开始 3M）, 开机自动挂载到 /flash 目录下
也支持 FAT32 格式MBR分区的 Micro SD （TF）卡 ,开机自动挂在到 /sd 目录下
需要注意的是, 根目录只是用来挂载 Flash 或者 SD 卡, 具体的文件在 /flash 或者 /sd 目录下

2.2为什么需要编辑并执行文件

在前面的实验中,我们直接在终端里面敲代码来一句一句执行,这样也简单方便,我们输入命令后会立即执行并及时得到返回的结果,这种交互方式称为 REPL（Read Eval Print Loop：交互式解释器）,
这种方式的好处就是简单方便,使用起来和 Linux 终端十分相似,只是使用的语法换成了 MaixPy(Micropython)的语法。
但是在实际运行的时候，我们希望代码保存在文件系统，需要运行是直接运行文件，这样我们不用每次都敲代码,减少了很多麻烦。

2.3程序烧录

打开 MaixPy IDE, 连接开发板，编辑文件,然后在顶端Tool（工具）菜单中, 使用顶端Tool(工具)菜单中的发送文件功能来发送文件,会保存到开发板并且文件名和电脑上的文件名相同。
当然也可以点击将打开的文件保存为 boot.py 来将代码保存到开发板的boot.py文件,中,下次开发板开机上电会自动执行这个文件。

3、上传脚本&模块到开发板

前面我们接触到了直接执行 pye(“filename.py”) 命令可以打开一个编辑器，可以直接编辑文件系统中的文件
但是慢慢我们会发现，这样的方法只适合用来改少量的代码，当代码量庞大或者我们需要高亮支持时，它就不适用了，我们需要在电脑上写完代码，然后上传到板子的文件系统里面
目前有以下几种方法：

3.1使用 MaixPy IDE 上传脚本到开发板

打开 MaixPy IDE，连接开发板
编辑文件，然后在顶端Tool（工具）菜单中，点击将打开的文件保存为 boot.py 来将代码保存到开发板的boot.py文件，中，下次开发板开机上电会自动执行这个文件
当然也可以使用顶端Tool(工具)菜单中的发送文件功能来发送文件，会保存到开发板并且文件名和电脑上的文件名相同，（除了脚本也可以上传其它文件，不要太大）

为了方便将 SD 卡的内容拷贝到 Flash 文件系统，只需要将要拷贝到 Flash 文件系统的文件重命名为cover.boot.py 或者cover.main.py, 然后放到SD卡根目录，开发板断电插入SD卡，然后开发板上电，程序就会自动将这两个文件拷贝到/flash/boot.py或者/flash/main.py，这样就算后面取出了SD卡，程序已经在 /flash/boot.py或者/flash/main.py了
否则就是程序已经在 /sd/boot.py或者/sd/main.py了
boot.py是开机启动程序，没有就运行main.py了

3.2开机自启动脚本

系统会在 /flash 或者 /sd(优先) 目录创建 boot.py 文件和main.py，开机会自动先执行boot.py，然后执行main.py（如果检测到SD卡则执行SD卡里的），编辑这两个脚本的内容即可实现开机自启，如果在 boot.py 里面写死循环（While True）程序，将会导致 main.py 不能运行（先调用 boot.py 后调用 main.py），重新发送不带死循环的 boot.py 即可解决。

boot.py 主要用于配置硬件，只配置一次即可。
main.py 可以用于主要的运行的程序。

注意:

Micro SD 卡应该被格式化为 FAT(FAT32) 文件系统
FAT 格式的储存卡会被挂载到 /sd, 内部 Flash 中的 SPIFFS 会被挂载到/flash

3.3开发板配置文件

这是一个 MaixPy 板级配置模块，它可以在用户层统一 Python 代码，从而屏蔽许多硬件的引脚差异。

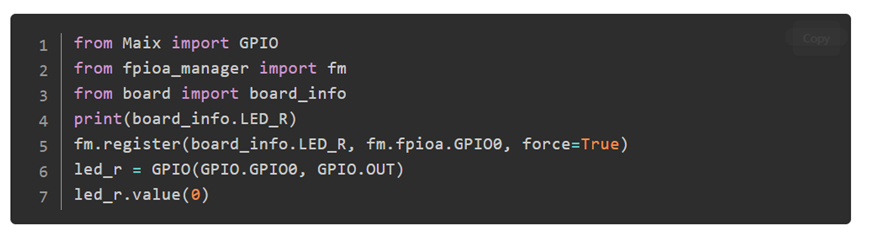

效果如下：
在这里插入图片描述

而这份代码同时支持 MaixPy 所有硬件运行，并且打印的 board_info.LED_R 都不尽相同，通过它保证示例代码的一致性。
将以下链接对应的 python 代码复制出来（如 config_maix_bit.py），放到 IDE 编辑框中运行，即可完成对『你的硬件』配置项（config.json）的导入，它会在 flash 上存储该配置文件。

4、固件定制

4.1 为何需要固件定制

主要是为了节省内存。芯片的内存是6MiB通用内存+2MiB AI 专用内存，相比普通单片机来说确实非常大，如果不用 AI 功能，整个8MiB内存我们都可以使用，但是因为很多时候我们需要运行模型，一个模型可能达到3MiB甚至更大，而固件也是需要占用内存的，所以为了能运行更大的模型，我们需要妥协裁剪一些不必要的功能。
在前面更新固件的章节介绍了与编译了许多固件版本，有minimum的， with_v4_support的，也有with_ide_support的，还有with_lvgl的，这些固件可能用在不同的场合。比如：

裁剪 IDE 代码, 如果不需要连接 MaixPy IDE，可以裁剪 IDE 部分以节省内存。
裁剪 OpenMV 功能，固件兼容了 OpenMV 的部分功能，如果使用模型，这些功能可能不需要，就可以裁剪掉。
裁剪多线程支持，若不需要多线程支持，即可裁剪该部分得到更多内存空间。
所以，如果你在使用某个功能时，发现提示ImportError: no module named ‘XXX’，可能是你使用了不包含这个功能的固件，比如minimum固件不包含 IDE 和 image.find_blobs功能，如果烧录了这个固件，再去连接 IDE 就会长时间连接不上，使用image.find_blobs这个函数也会提示找不到函数定义。

4.2 固件在线编译

在线编译不需要搭建编译环境，只需要选择需要的模块点击编译，编译过程会在云端完成，固件会以邮件的方式发送
访问 MaixHub 进行固件定制，在线编译不再支持，需要定制固件请参考源码编译。

4.3 源码编译

预编译的固件可能不满足特定的使用场景，如果需要修改配置，请配置并编译需要的固件
https://github.com/sipeed/MaixPy-v1/blob/master/README_ZH.md

寻找 I2C 设备:

from machine import I2Ci2c = I2C(I2C.I2C0, freq=100000, scl=28, sda=29)
devices = i2c.scan()
print(devices)

拍照:

import sensor
import image
import lcdlcd.init()
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.run(1)
while True:img=sensor.snapshot()lcd.display(img)

使用 AI 模型进行物体识别:

import KPU as kpu
import sensorsensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_windowing((224, 224))model = kpu.load("/sd/mobilenet.kmodel")  # 加载模型
while(True):img = sensor.snapshot()               # 从摄像头采集照片out = kpu.forward(task, img)[:]       # 推理，获得 one-hot 输出print(max(out))                       # 打印最大概率的物体ID

使用本仓库作为 SDK 用 C 语言开发
本仓库除了作为 MaixPy 工程的源码存在以外，由于MaixPy作为一个组件存在，可以配置为不参与编译，所以也可以作为 C SDK 来进行开发，使用方法见构建文档, 可以从编译下载projects/hello_world开始，大致上编译下载过程如下：

wget http://dl.cdn.sipeed.com/kendryte-toolchain-ubuntu-amd64-8.2.0-20190409.tar.xz
sudo tar -Jxvf kendryte-toolchain-ubuntu-amd64-8.2.0-20190409.tar.xz -C /opt
cd projects/hello_world
python3 project.py menuconfig
python3 project.py build
python3 project.py flash -B dan -b 1500000 -p /dev/ttyUSB0 -t
