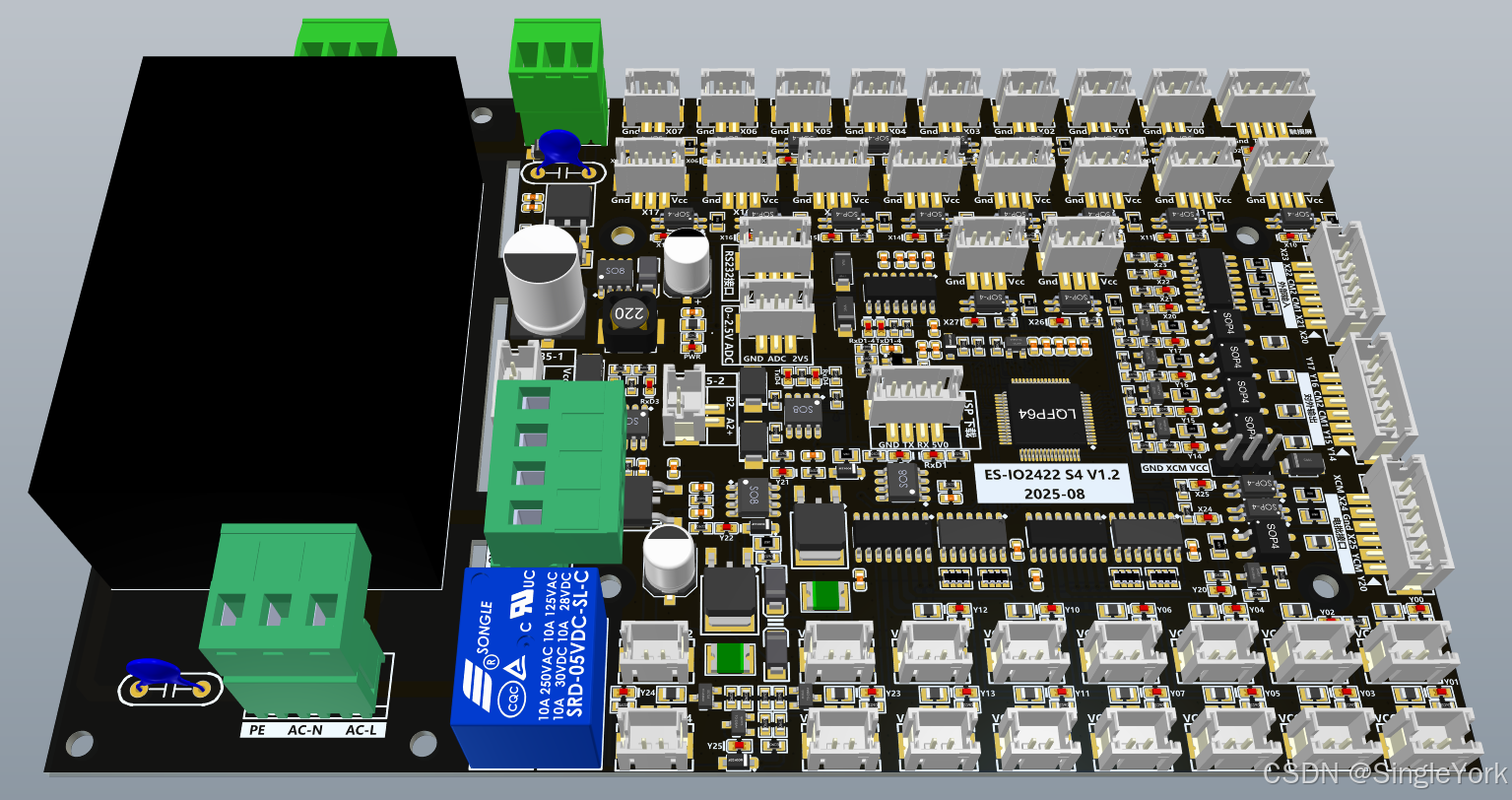

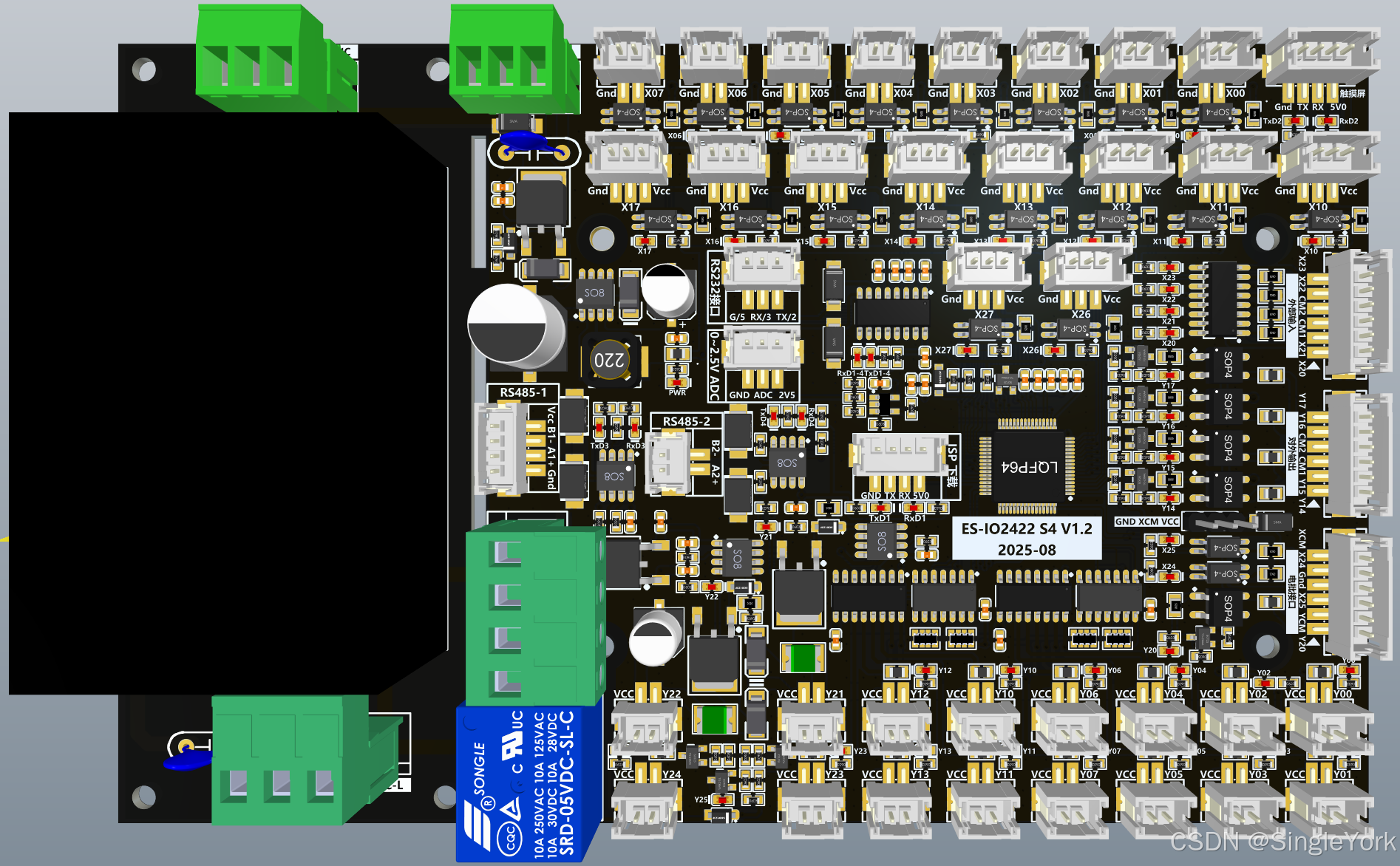

分享一款基于STC32G12K128单片机的螺丝机供料器控制板 ES-IO2422 S4

ES-IO2422 S4 控制板是一款专为自动化螺丝机供料系统设计的核心控制模块，其功能特点和应用场景如下：

1. 硬件配置：

• 主控芯片采用STC32G12K128-35I-LQFP64单片机，该芯片具有：
  • 128KB Flash程序存储器
  • 12KB SRAM
  • 35MHz工作频率
  • 64引脚LQFP封装
• 兼容设计：可直接替换为STC8H8K64U-45I-LQFP64芯片，该芯片具有：
  • 64KB Flash
  • 8KB SRAM
  • 45MHz工作频率

2. 功能特点：

• 提供24路输入和22路输出控制通道
• 支持串口通信（UART、RS485、RS232）
• 内置看门狗定时器
• 支持PWM输出控制
• 具备1路高精度ADC采样功能

3. 典型应用场景：

• 螺丝机供料器控制系统
• 自动化装配生产线
• 物料分拣系统
• 工业设备IO扩展
• 测试测量设备控制

4. 扩展功能：

• 可通过串口与上位机通信
• 支持Modbus RTU协议
• 可连接多种传感器（光电、接近开关等）
• 可驱动电磁阀、继电器等执行机构

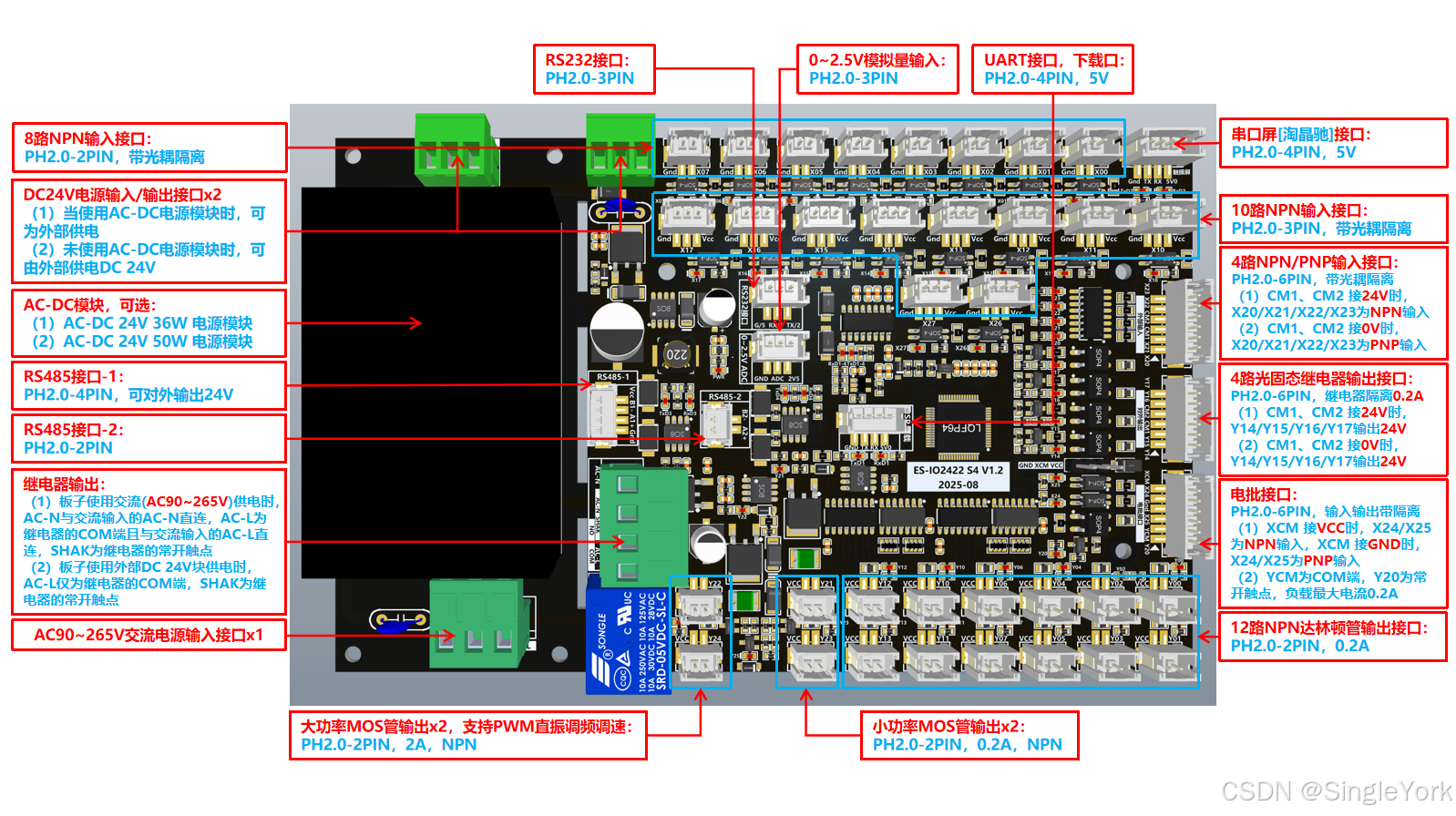

该控制板采用工业级设计，工作温度范围-40℃～85℃，具有抗干扰能力强、响应速度快等特点，特别适合工业自动化领域的应用需求。提供丰富的I/O接口配置以满足不同工业自动化场景的需求。具体输入输出配置如下：

输入部分：

1. 固定NPN输入通道（18路）：

   • 采用标准NPN型传感器接口
   • 输入电压范围：AC90~265V（使用板载AC-DC模块）或DC 12-24V（不使用板载AC-DC电源模块）
   • 典型应用：连接接近开关、光电传感器等工业传感器
   • 响应时间：≤1ms

2. 可切换NPN/PNP输入通道（6路）：

   • 通过跳线帽（2路）或给COM端接不同的电压，可灵活配置输入极性
   • 支持NPN/PNP两种接线方式
   • 典型应用：兼容不同厂商的传感器设备

输出部分：

1. NPN达林顿管输出（12路）：

   • 最大负载电流：每路200mA
   • 集电极开路输出
   • 典型应用：驱动指示灯、小型继电器、电磁阀等
   • 保护功能：内置PTC过流保护和续流二极管

2. 小功率MOS管输出（2路）：

   • 最大负载电流：每路200mA
   • 典型应用：控制小型电磁阀、继电器、指示灯等

3. 大功率MOS管输出（2路）：

   • 最大负载电流：每路2A
   • 典型应用：驱动大功率负载如加热器、大功率电机
   • 短路保护：带PTC限流保护
   • PWM支持：支持独立调节频率和占空比

4. 光固态继电器输出（5路）：

   • 输出类型：带COM端，NPN和PNP输出类型可切换
   • 最大负载：60V/0.5A
   • 典型应用：信号转换、控制继电器、电磁阀等

5. 大功率继电器输出（1路）：

   • 触点容量：10A/250VAC
   • 机械寿命：10万次
   • 电气寿命：5万次
   • 典型应用：主电路控制、大功率设备开关、直振线圈

所有输出通道均配备LED状态指示灯，便于现场调试和维护。控制器采用工业级设计，适用于各类工业自动化控制系统。

该设备配置了丰富的通讯接口，可满足多种工业现场通信需求。具体包括：

1. 双路RS485接口

   • 采用标准Modbus RTU协议，支持主/从机模式
   • 波特率可配置范围为1200-115200bps
   • 其中一路RS485接口带有24V/500mA以上电源输出能力
     • 可为现场设备如温湿度传感器、压力变送器等提供工作电源
     • 典型应用：可直接为4-20mA变送器供电

2. RS232接口

   • 支持全双工通信
   • 典型应用：连接PLC、条码扫描仪等设备
   • 具备ESD保护功能，抗干扰能力强

3. UART接口

   • 3.3V TTL电平
   • 标准串口协议，支持自定义协议开发
   • 专为串口屏设计，兼容主流品牌：
     • 淘晶驰全系列串口屏（如TJC4024T032_011）
     • 迪文智能屏（如DMT80480T070_05WT）
   • 支持触摸屏数据交互和指令控制
   • 典型应用：工业HMI人机界面开发

接口参数可通过配套配置软件进行灵活设置，适应不同应用场景需求。

该设备配备1路0-2.5V模拟量输入接口，采用标准电压信号输入方式，具有12位高精度ADC（模数转换）和±0.1%的测量精度。接口采用PH2.0接线端子连接方式，支持以下典型应用：

1. 位移测量应用：

   • 可连接LVDT（线性可变差动变压器）位移传感器
   • 支持电位计式位移传感器
   • 典型量程覆盖0-10mm至0-500mm范围

2. 其他传感器接入：

   • 温度传感器（如PT100变送器输出）
   • 压力传感器（扩散硅/陶瓷式）
   • 应变片传感器（通过信号调理电路后接入）

技术参数：

• 输入阻抗：≥100kΩ
• 采样率：1kHz（可配置）
• 支持4-20mA电流输入（需外接125Ω精密电阻）

接口防护：

• 采用RC滤波电路
• 支持软件数字滤波功能

典型接线示例：

1. 传感器正极 → 接口V+
2. 传感器负极 → 接口GND
3. 信号输出 → 接口AIN

注意事项：

• 建议使用屏蔽双绞线连接
• 长距离传输时需考虑电压衰减
• 避免与强电线路并行布线

AC-DC电源部分采用24V 36W和24V 50W通用的兼容设计，通过以下方式实现多功率适配：

• 采用宽范围输入设计（90-265V AC），支持全球电压标准
• PCB布局兼容两种功率版本
