SAE J2716多协议网关的硬件架构与实时协议转换机制解析

本文解析符合SAE J2716标准的工业级协议转换设备技术架构，通过拆解其四路双向SENT通道与多总线（CANFD/Ethernet/USB）的实时交互机制、MicroSD独立日志系统设计及模拟量动态映射方案，为汽车电子与工业通信开发者提供可复用的技术参考。

一、核心架构设计

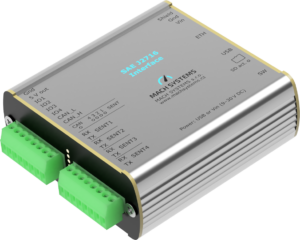

1.1 四路SENT通道的FPGA实现

• 硬件逻辑：采用Xilinx Zynq-7000 SoC，通过可编程逻辑单元实现4路独立SENT控制器

• 关键参数支持：

  • Tick时间：3μs~90μs（0.1μs步进）

  • 数据域：支持1-8个半字节（Fast/Slow/Enhanced格式）

  • SPC模式：支持Short PWM Code单脉冲数据传输

• 错误注入：硬件级CRC故障注入引擎，支持Fast/Slow报文

1.2 协议转换引擎

• 跨总线转发延迟（实测数据）：

  转换方向	延迟(μs)	吞吐量上限
  SENT→CAN FD	≤250	8,000帧/秒@500kbps
  SENT→Ethernet	≤120	1,500帧/秒@100Mbps
  USB→SENT	≤180	全速12Mbps

• 带宽优化：基于Identifier的帧过滤算法，减少95%无效数据转发

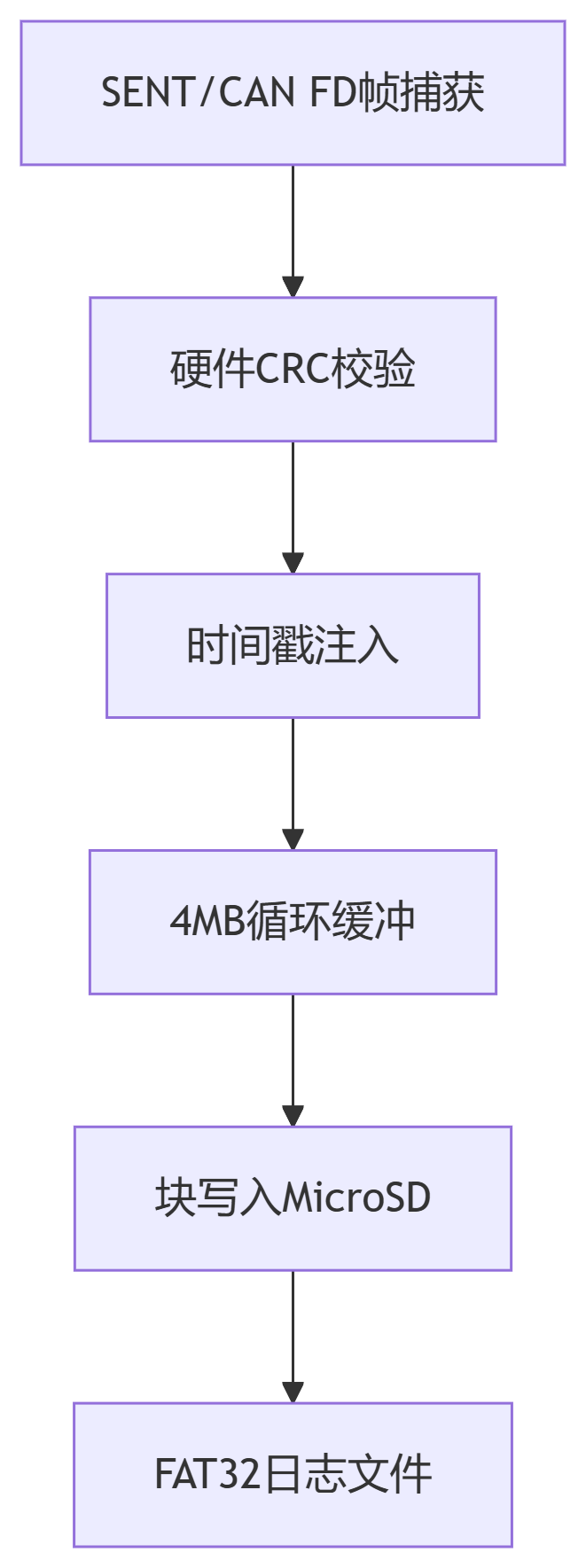

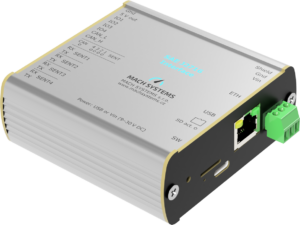

二、独立数据记录系统关键技术

2.1 高精度时序同步

• RTC时钟误差：±2ppm（-40℃~85℃），电池备份≥5年

• 时间戳精度：1μs（FPGA硬件计时器实现）

2.2 存储优化策略

• 支持32GB卡持续记录45天（1ms采样周期）

三、模拟量-SENT动态映射引擎

3.1 线性转换模型

Vout=(SENTraw×K)+BVout​=(SENTraw​×K)+B
约束条件：

• 输入范围：0~5V（16-bit ADC，±0.05% FSR线性误差）

• 输出范围：0~4.095V（12-bit DAC）

• 边界保护：±0.5V硬件箝位电路

3.2 位域映射示例

python

# 将SENT通道1的12位数据映射到模拟输出0
config = {"source": "SENT_CH1_RX",  # 数据源"start_bit": 4,          # 起始位位置"bit_length": 12,        # 有效数据长度"multiplier": 0.001,     # 缩放系数"offset": 0.5,           # 电压偏移"clamp": [0.2, 4.0]      # 输出限幅
}  # 配置存储于设备NVROM:cite[6]:cite[9]

四、工程集成方案

4.1 开放协议栈集成

• 串口协议框架（RS-232/USB VCP）：

text

[STX][LEN][ID][DATA][CHKSUM][ETX]

示例：读取设备序列号（0x5A指令）

python

import serial
req = bytes.fromhex('02 01 5A 5B 03')  # 请求帧
ser.write(req)
resp = ser.read(9)      # 响应格式：02 05 5A SN1 SN2 SN3 SN4 CHK 03:cite[9]

4.2 多设备CAN总线协同

冲突规避：支持29bit扩展ID的ACR/AMR寄存器配置

五、实测性能对比

测试条件：ISO 16750-4 温度循环标准

六、典型应用场景

1. ECU传感器模拟

   • 模拟量输入→SENT实时转换（如油门踏板信号仿真）

   • 配置示例：12-bit分辨率，100Hz更新率36

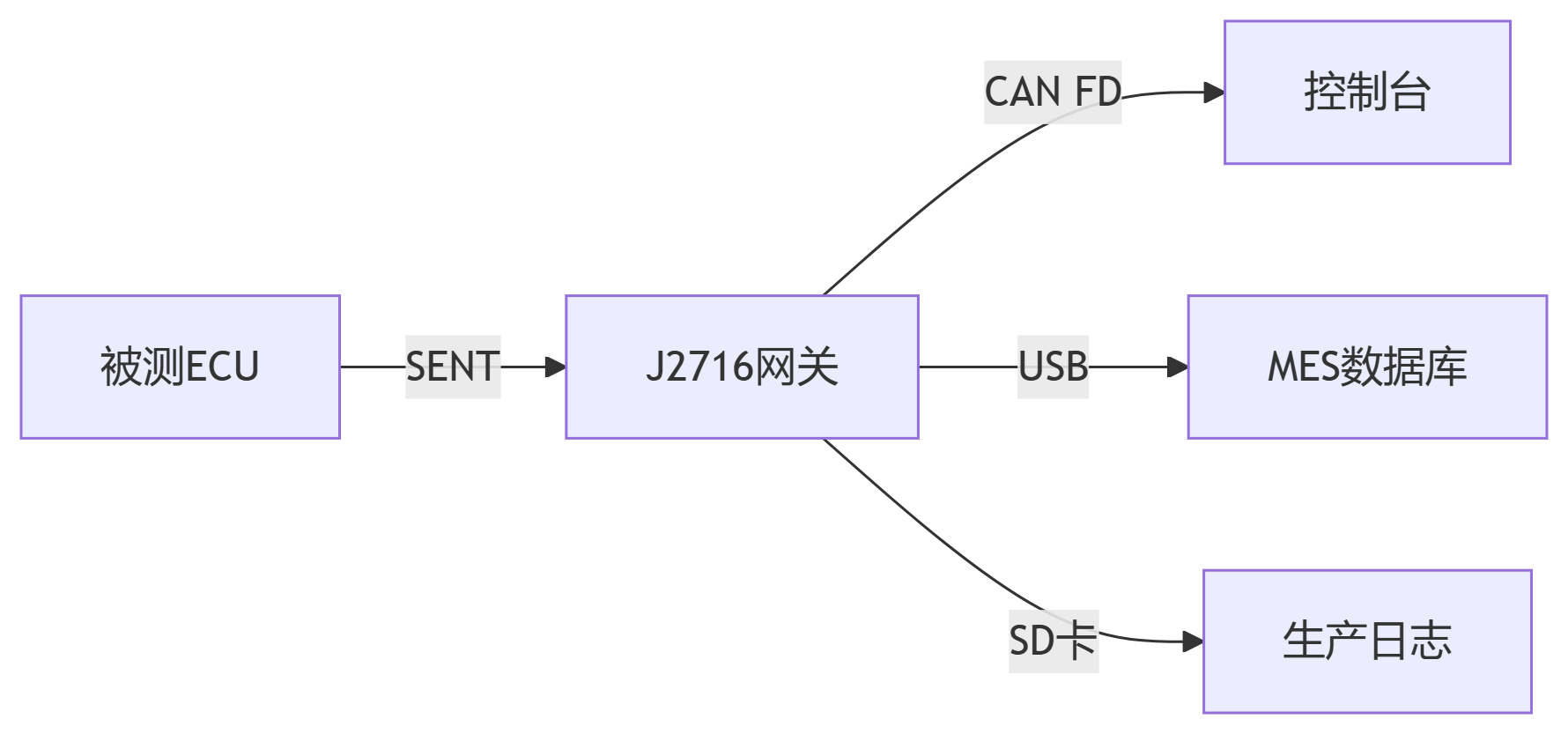

2. 产线终端测试

HIL系统集成

• 通过Ethernet-CAN FD接口连接dSPACE/ETAS实时机

技术挑战与解决方案

了解更多详情信息，联系广州智维提供免费技术支持；
