2025-08-09 李沐深度学习12——卷积神经网络基础

1 从全连接层到卷积层

1.1 全连接层（MLP）处理图像的困境

在使用全连接层（MLP）处理图像时，会遇到一个严重的问题：参数量爆炸。

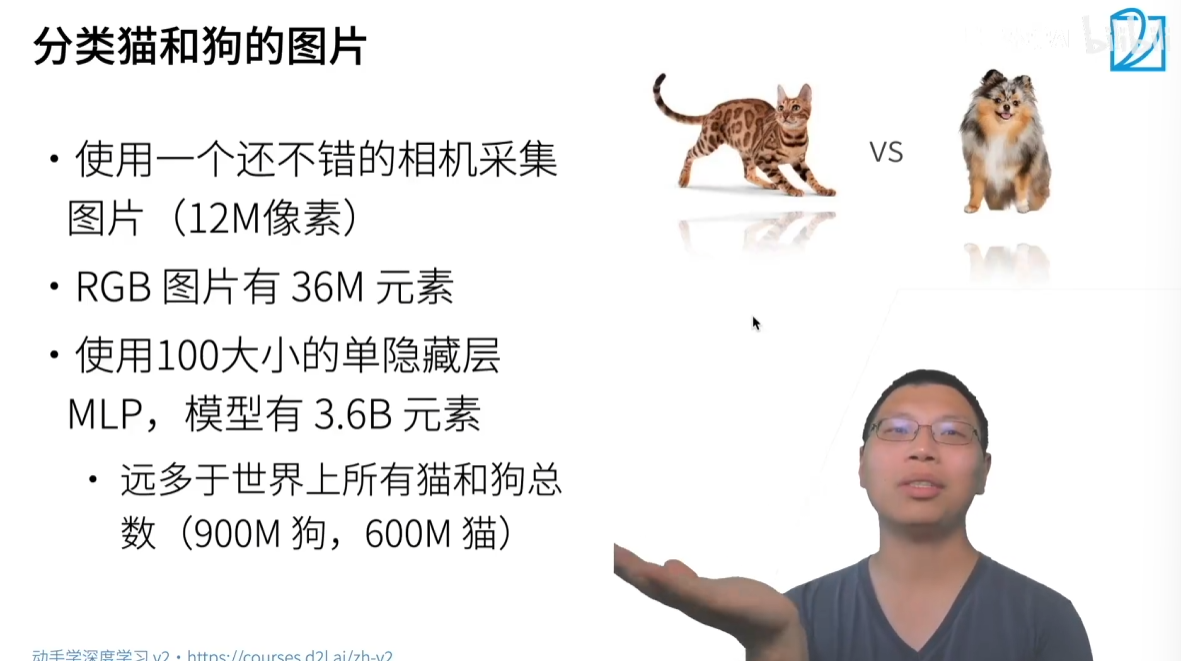

• 例子：一张1200万像素（12 MP）的RGB图像，共有 12×106×3=3.6×107 个元素。
• 如果使用一个单隐藏层MLP，隐藏层大小为100，则权重参数量为 100×3.6×107=3.6×109（36亿）。
• 这36亿个参数需要占用约14GB的存储空间，这对普通设备是巨大的负担，也远超世界上猫狗的总数，意味着模型学习的不是通用特征，而是过度记忆了数据。

这种庞大的参数量使得MLP无法有效地处理大型图像，因此我们需要寻找更好的解决方案。

1.2 图像处理中的两个核心原则

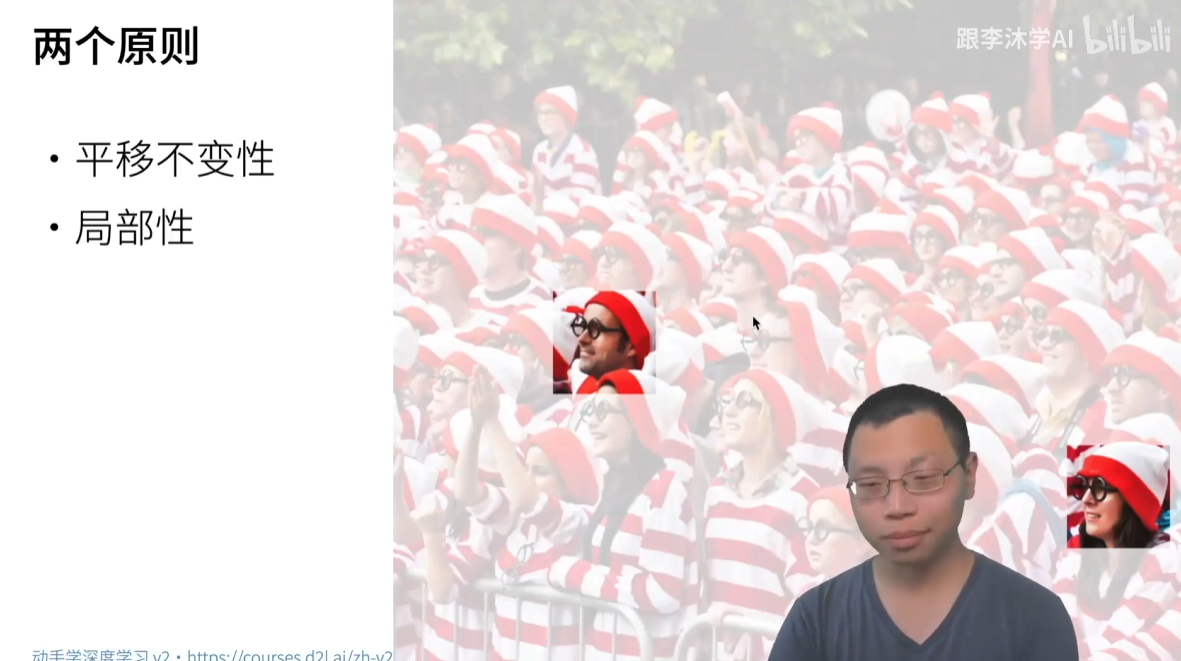

解决MLP困境的关键在于理解图像数据与众不同的两个特性：

1. 平移不变性 (Translation Invariance)：
   • 图像中的某个物体（如一只猫）在图像的不同位置出现时，其识别模式（特征）应该是一致的。
   • 用于识别该物体的分类器（权重）不应随着物体位置的改变而改变。
   • 简而言之，无论物体在左上角还是右下角，我们都应该用相同的“模式识别器”去寻找它。
2. 局部性 (Locality)：
   • 要识别图像中的某个特征（例如一只眼睛），我们只需要关注该特征周围一小块区域的像素信息，而不需要看到整张图像的所有像素。
   • 每个输出像素的值，只应该依赖于输入图像中其附近区域的像素。

1.3 从全连接层到卷积层的推导

卷积层可以被视为一种特殊的、带有限制的全连接层，其设计正是为了遵循上述两个原则。

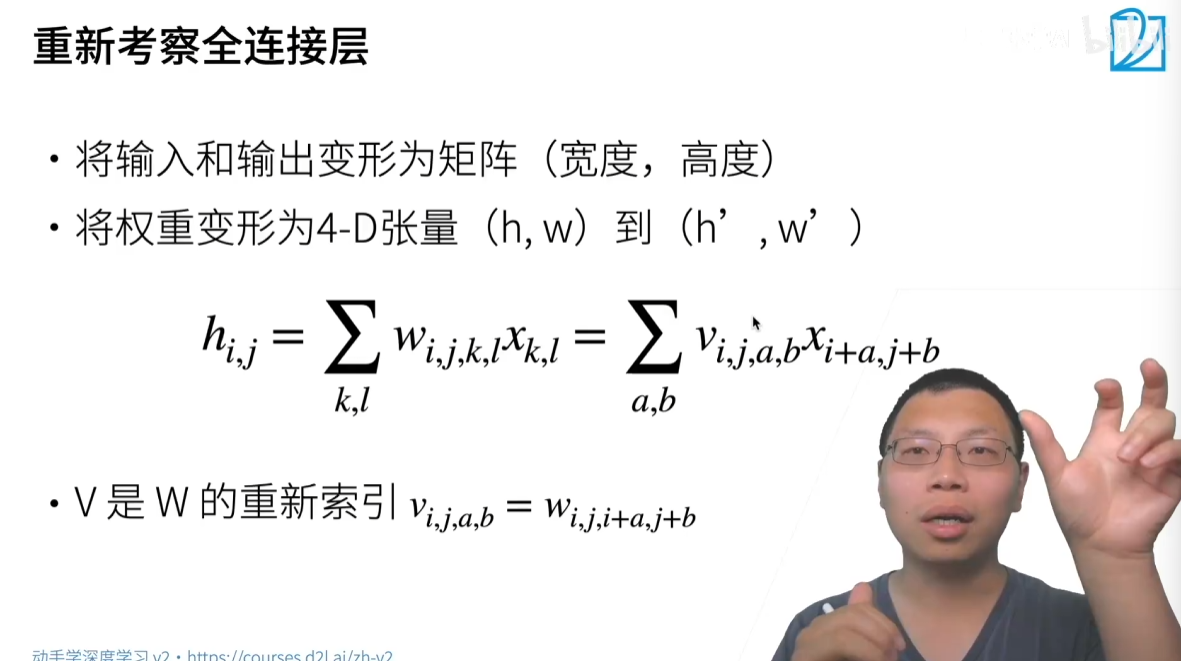

1.3.1 全连接层的重新表示

• 全连接层通常将图像展平为一维向量，但为了引入空间信息，我们可以将输入和输出都视为矩阵。

• 输入图像 $X$ 的维度为 $(Hin,Win)$，输出 $H$ 的维度为 $(Hout,Wout)$。

• 权重 $W$ 变为一个四维张量，连接输入高宽到输出高宽。

• 输出 $H_{ij}$ 的计算公式可以表示为：
  $$H_{ij}=\sum _{k,l}{W}_{ijkl}{X}_{kl}$$

• 为了方便后续推导，可以对权重 $W $的索引进行重新排列，得到新的权重 $V$：
  $$V_{ijab}=W_{ij(i+a)(j+b)}$$

• 那么输出 $H_{ij}$ 就可以表示为：
  $$H_{ij}=\sum _{a,b}{V}_{ijab}{X}_{(i+a)(j+b)}$$

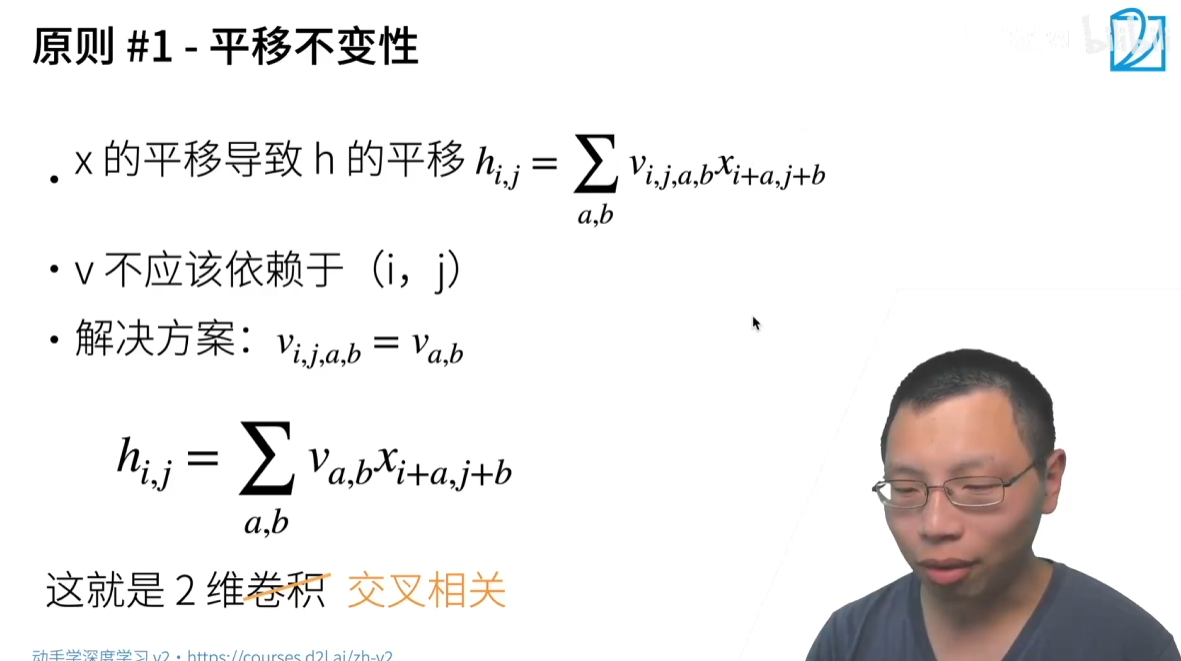

1.3.2 应用平移不变性原则

• 平移不变性要求，无论输出像素 $(i,j)$ 在哪里，其计算所使用的权重 $V$ 都不应该改变。

• 这意味着权重 $V$ 不应该依赖于输出坐标 $i$ 和 $j$，即 $V_{ijab}$ 应该简化为 $V_{ab}$。

• 限制：$V_{ijab}=V_{ab}$。

• 将此限制应用到公式中，得到：
  $$H_{ij}=\sum _{a,b}{V}_{ab}{X}_{(i+a)(j+b)}$$

这就是二维卷积（或更严谨地说是二维交叉相关）的计算方式。这个限制大大减少了模型的参数数量，因为所有位置都共享同一组权重（称为卷积核或滤波器）。

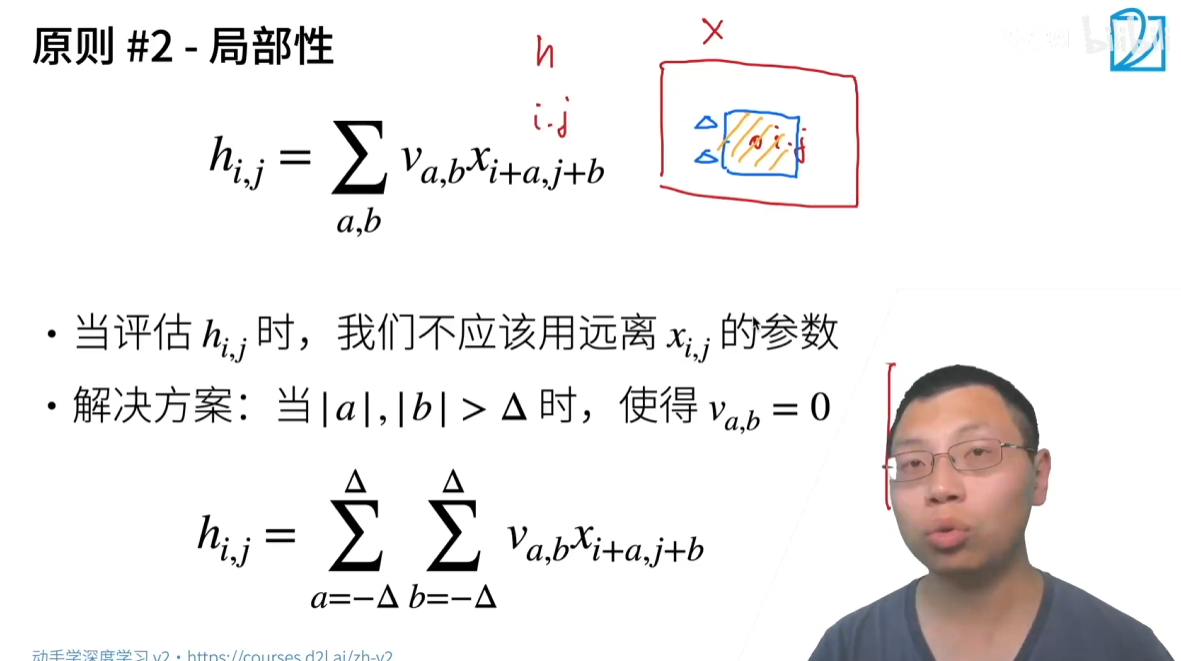

1.3.3 应用局部性原则

• 平移不变性解决了参数共享问题，但仍然需要遍历所有输入像素。局部性原则进一步缩小了计算范围。

• 局部性要求计算输出 $H_{ij}$ 时，只关注输入像素 $X$ 中 $(i,j)$ 附近区域的值。

• 限制：当 $|a|>\Delta$ 或 $|b|>\Delta$ 时，$V_{ab}=0$。

• 这意味着卷积核 $V$ 的大小是有限的，其非零元素只存在于一个以 $(0,0)$ 为中心的小窗口内，窗口大小为 $(2\Delta +1,2\Delta +1)$。

• 将此限制应用到公式中，求和范围从遍历所有 $a,b$ 变为一个有限的窗口内：
  $$H_{ij}=\sum _{a=-\Delta }^{\Delta }\sum _{b=-\Delta }^{\Delta }{V}_{ab}{X}_{(i+a)(j+b)}$$

这便是我们最终得到的卷积层的计算公式。它将全连接层中巨大的权重矩阵，通过平移不变性和局部性的限制，压缩成一个参数量极小的卷积核。

1.4 小结

卷积层可以被看作是全连接层的一个特例。它通过应用两个关键原则实现了参数量的急剧缩减：

1. 平移不变性：通过参数共享，使得卷积核在图像的不同位置上滑动时，使用的权重是相同的。这极大地减少了模型参数。
2. 局部性：通过设定有限的感受野（即卷积核的大小），使得每个输出像素只依赖于输入图像中的一小块局部区域。

2 卷积层

2.1 卷积层介绍

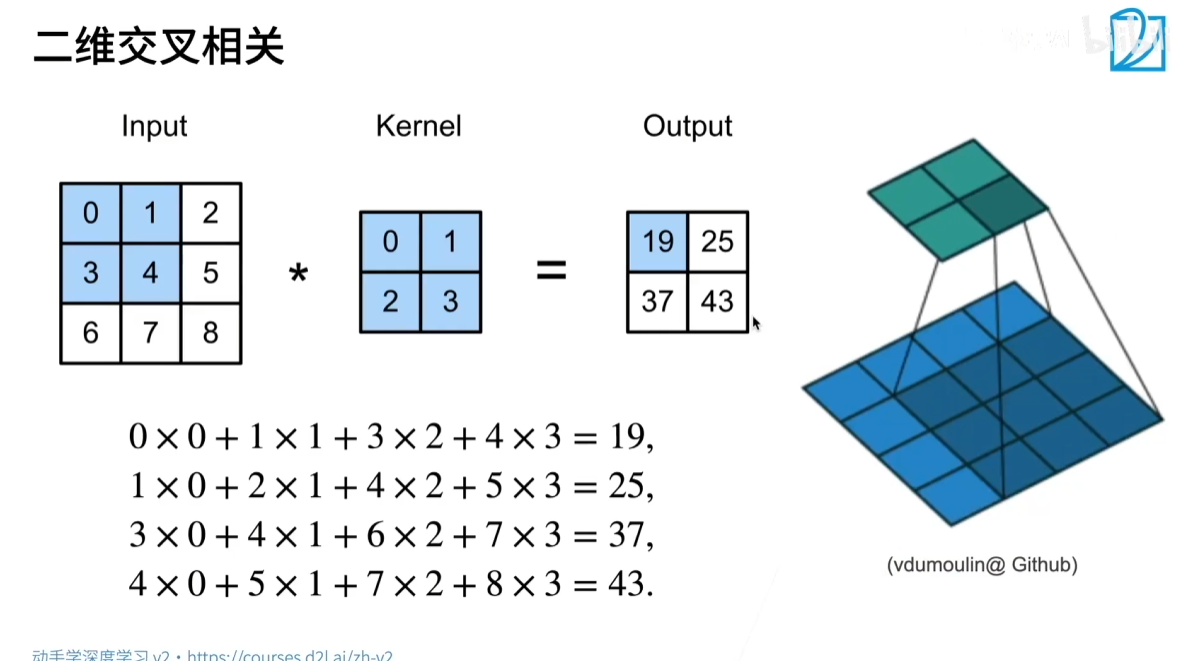

2.1.1 二维交叉相关（二维卷积）操作

李沐老师首先通过一个动画示例详细解释了二维交叉相关（通常也称为二维卷积）的具体计算过程。

• 输入：一个 3×3 的矩阵。
• 卷积核（Kernel）：一个 2×2 的矩阵。这个核矩阵就是我们所说的权重 $W$。
• 计算过程：
  1. 将卷积核覆盖在输入矩阵的左上角 2×2 区域。
  2. 将卷积核的每个元素与其覆盖的输入矩阵对应位置的元素相乘，然后将这4个乘积相加，得到输出矩阵的第一个元素。
  3. 将卷积核向右移动一格，重复上述乘加操作，得到输出矩阵的第二个元素。
  4. 当卷积核移动到最右侧后，向下移动一格，再次从左往右进行滑动，计算得到剩余的输出元素。

这个滑动操作体现了卷积的两个核心思想：

• 平移不变性：卷积核在滑动过程中保持不变，对图像不同位置应用相同的模式识别器。
• 局部性：每个输出像素仅由输入图像中一个局部小窗口的像素计算得到。

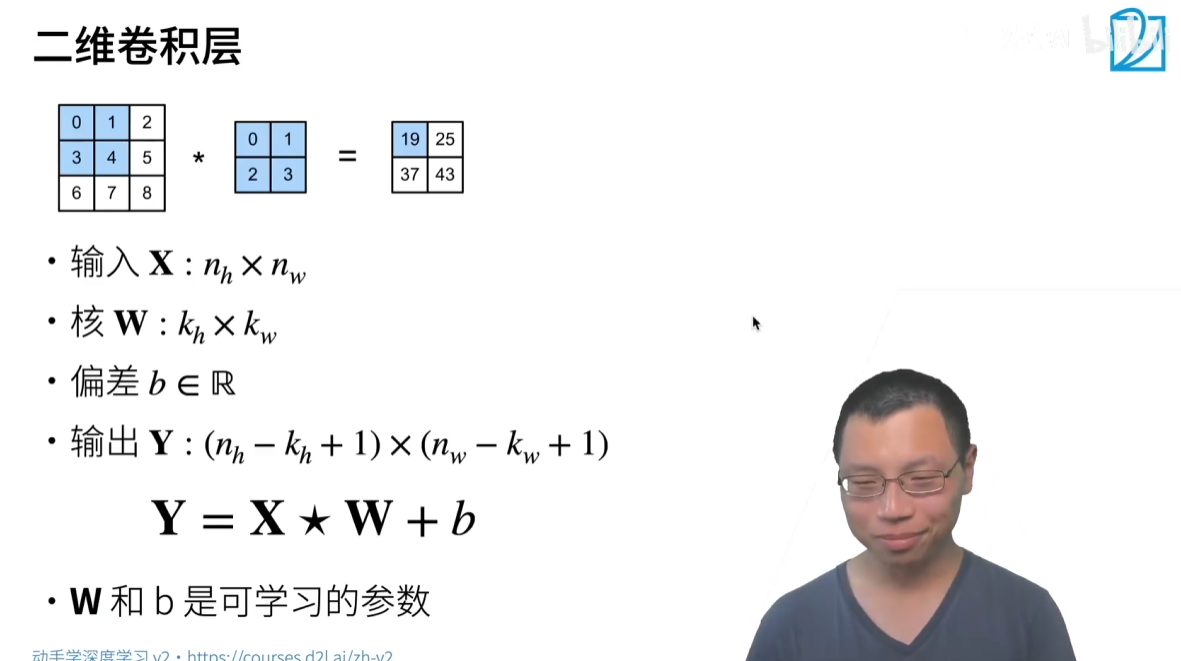

2.1.2 二维卷积层（2D Convolutional Layer）

从神经网络的角度看，一个二维卷积层由以下部分构成：

• 输入：一个 $N_H\times N_W$ 的矩阵，代表输入图像。
• 卷积核：一个 $K_H\times K_W$ 的矩阵，是可学习的参数。
• 偏差（Bias）：一个可学习的标量参数 $b$。
• 运算：输出 $Y=X\star W+b$，其中 $\star$ 表示二维交叉相关操作。
• 输出大小：输出矩阵的尺寸会变小。
  • 高度：$N_H-K_H+1$
  • 宽度：$N_W-K_W+1$
  • 这是因为当卷积核移动到输入矩阵边缘时，如果无法完全覆盖一个完整的核大小区域，则停止计算。

2.1.3 卷积核的作用与示例

不同的卷积核参数可以实现不同的图像处理效果，这些效果在神经网络中可以被网络自动学习。

• 边缘检测：一个中心值较大、周围值为负的卷积核，可以突出图像的边缘。
• 锐化：某个特定核可以增强图像的细节，使其看起来更清晰。
• 高斯模糊：一个所有值都为正、中心值稍大的核，可以对图像进行平滑处理。

在训练过程中，神经网络会根据任务（如图像分类）自动学习出最合适的卷积核参数，以提取最有用的特征。

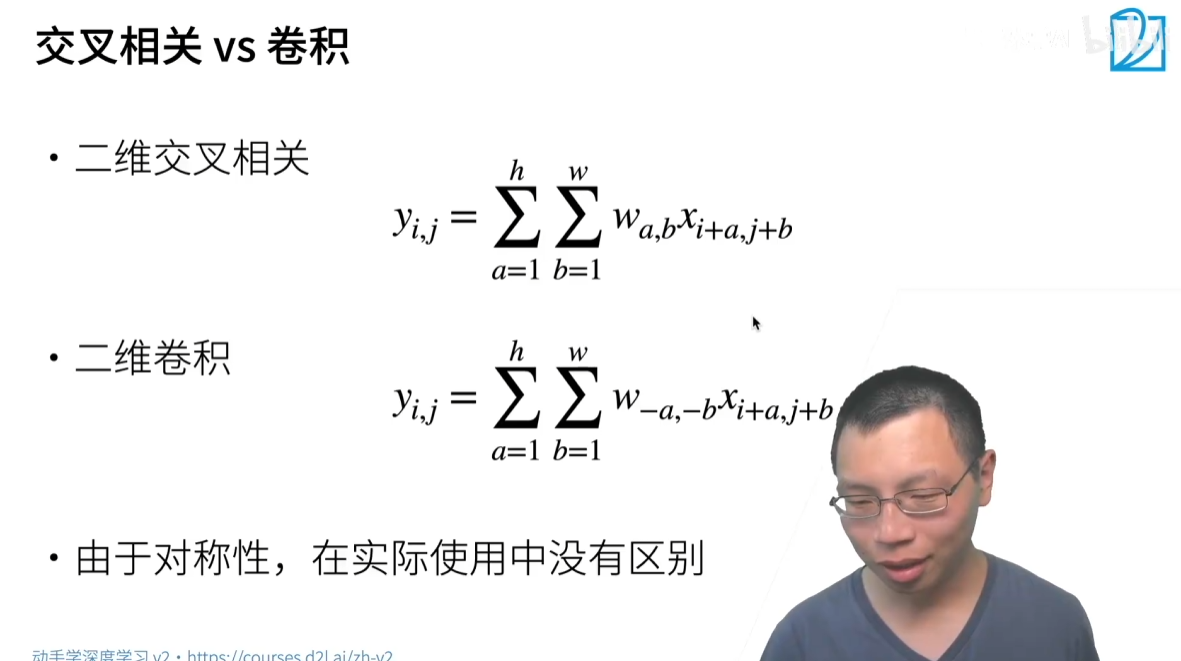

2.1.4 交叉相关与卷积的异同

在数学上，交叉相关和卷积的定义略有不同，卷积在计算时对核矩阵进行了一个翻转操作（即带有负号），而交叉相关则没有。

• 卷积：$Y_{ij}={\sum }_{a,b}{W}_{ab}{X}_{(i-a)(j-b)}$
• 交叉相关：$Y_{ij}={\sum }_{a,b}{W}_{ab}{X}_{(i+a)(j+b)}$

然而，在神经网络的实际应用中，两者没有本质区别。这是因为卷积核中的参数是可学习的。如果使用交叉相关学到了一组参数 W，那么使用卷积学到的参数就是 W 的翻转版本，但最终都能达到相同的效果。因此，深度学习社区通常将交叉相关操作也习惯性地称为“卷积”。

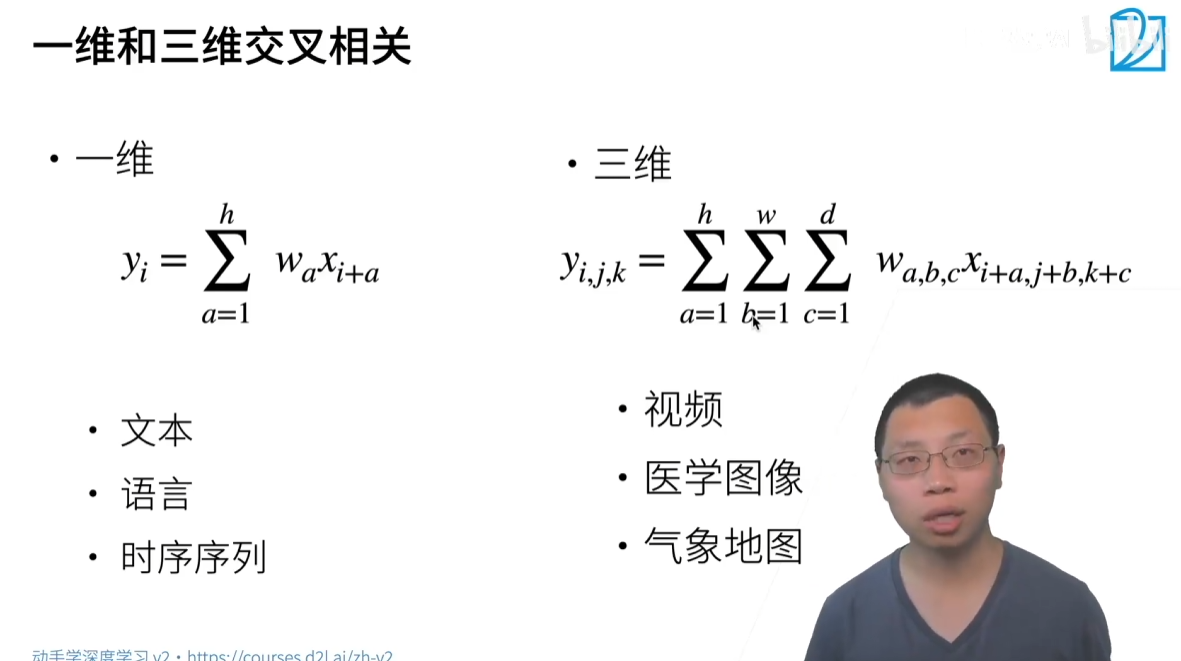

2.1.5 多维卷积

卷积操作不仅限于二维图像，也可以应用于其他维度的数据：

• 一维卷积（1D Conv）：常用于处理序列数据，如文本、语音或时间序列数据。
• 三维卷积（3D Conv）：常用于处理具有三个空间维度的数据，如视频（空间 + 时间维度）或医学影像（三维CT或MRI扫描）。

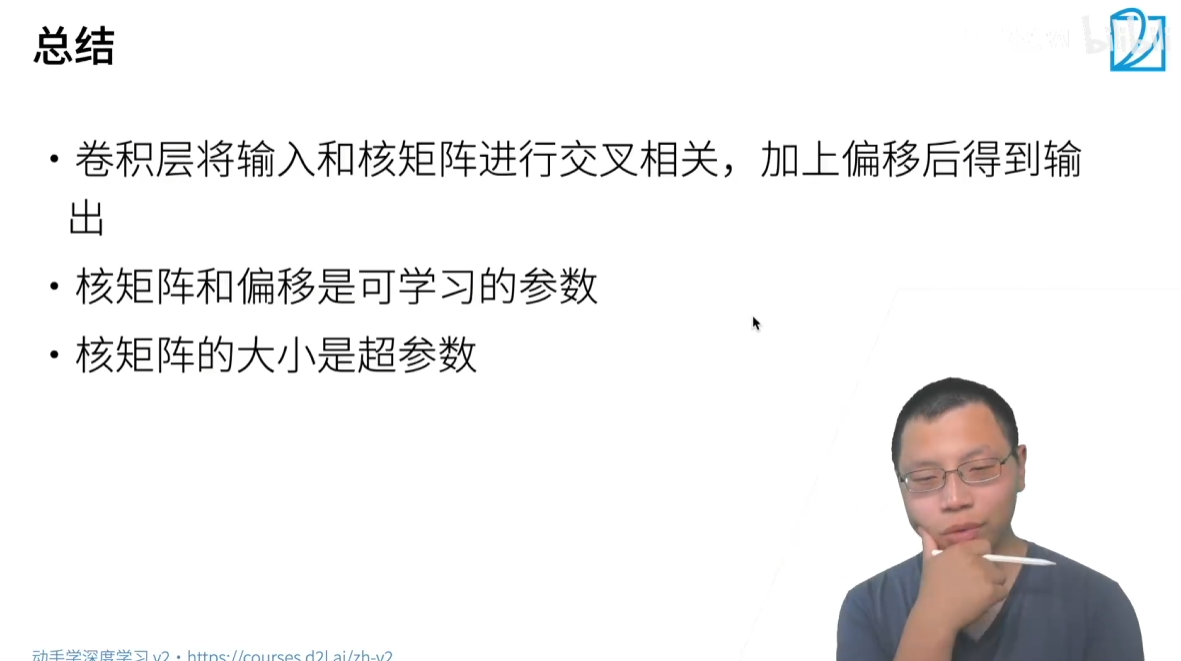

2.1.6 小结

卷积层的核心是交叉相关运算。它将输入数据与一个可学习的卷积核进行滑动相乘求和，并加上一个可学习的偏差。

• 可学习参数：卷积核和偏差。
• 超参数：卷积核的大小，它控制了感受野的大小，决定了模型在提取局部特征时的范围。

卷积层通过参数共享（平移不变性）和局部连接（局部性）这两个核心设计，成功解决了全连接层参数量巨大的问题，使得深度学习能够高效地处理大规模图像数据。卷积核的大小与输入图像的大小无关，因此模型能够处理任意大小的输入图像。

2.2 填充和步幅

在卷积神经网络中，除了卷积核的大小之外，填充和步幅是另外两个重要的超参数，它们共同控制着卷积层的输出形状。

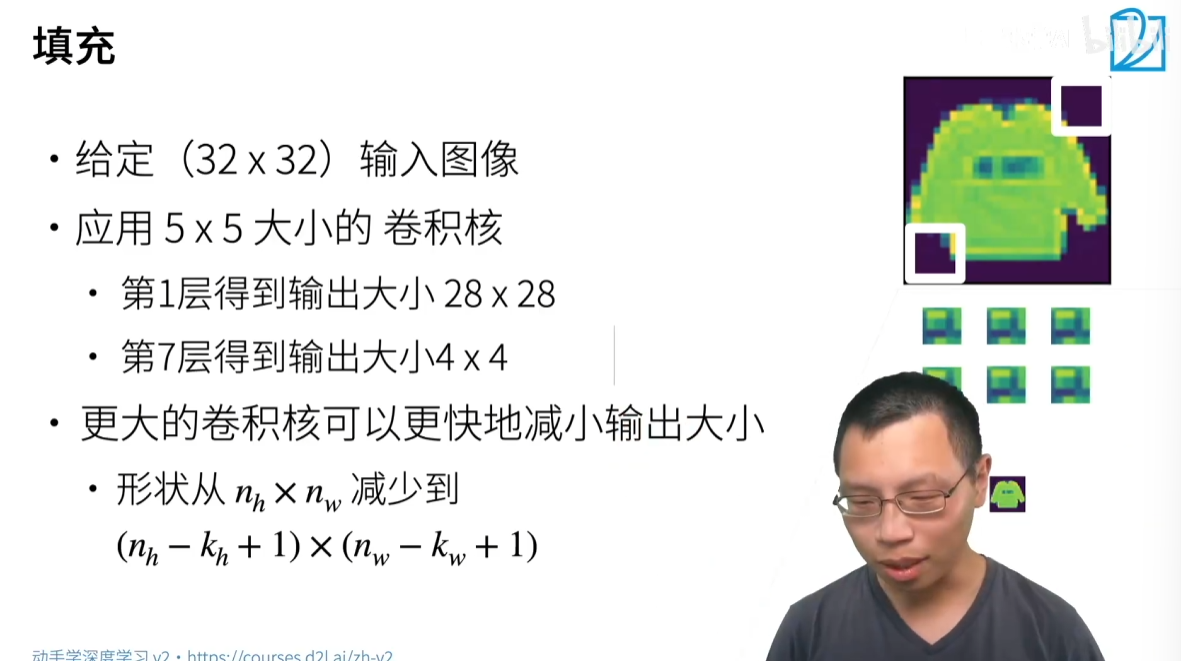

2.2.1 填充（Padding）

a) 为什么需要填充？

如果不使用填充，每经过一次卷积操作，输出图像的尺寸都会缩小。

• 计算公式：输入尺寸 $N_H\times N_W$，卷积核尺寸 $K_H\times K_W$，输出尺寸为 $(N_H-K_H+1)\times (N_W-K_W+1)$。
• 问题：如果输入图像尺寸本身就不大（例如 32×32），使用几层卷积后，输出尺寸会变得非常小，甚至无法继续使用卷积。这限制了神经网络的深度。

填充就是为了解决这个问题而设计的。

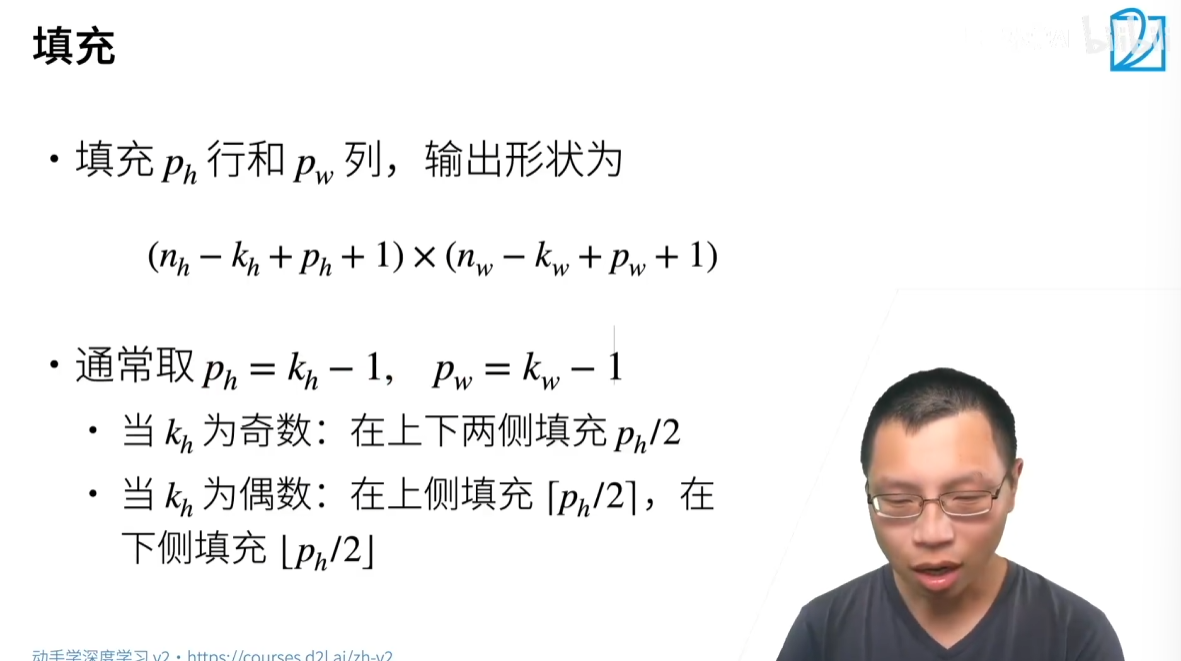

b) 什么是填充？

填充是指在输入图像的边界周围添加额外的行和列，通常用 0 来填充。

• 目的：增加输入图像的尺寸，从而使卷积后的输出尺寸保持不变或变得更大。

• 效果：通过在边缘添加像素，卷积核在滑动时可以覆盖更多位置，使得输出尺寸不会随着层数的增加而迅速减小。

• 新的输出尺寸计算公式：
  $$\begin{gathered} N_H^{\prime }=N_H-K_H+P_H+1 \\ {N}_W^{\prime }=N_W-K_W+P_W+1 \end{gathered}$$
  其中，$P_H$ 和 $P_W$ 分别是高和宽的填充量。

c) 常用填充策略

为了保持输入和输出的尺寸一致，通常会选择填充量 $P_H=K_H-1$ 和 $P_W=K_W-1$。

• 当卷积核的边长为奇数时，例如 $K\times K$，我们通常会选择在上下左右各填充 $(K-1)/2$ 行/列，以确保输出尺寸与输入相同。
• 如果卷积核的边长为偶数，通常会在一侧多填充一行/列，这在实践中影响不大。

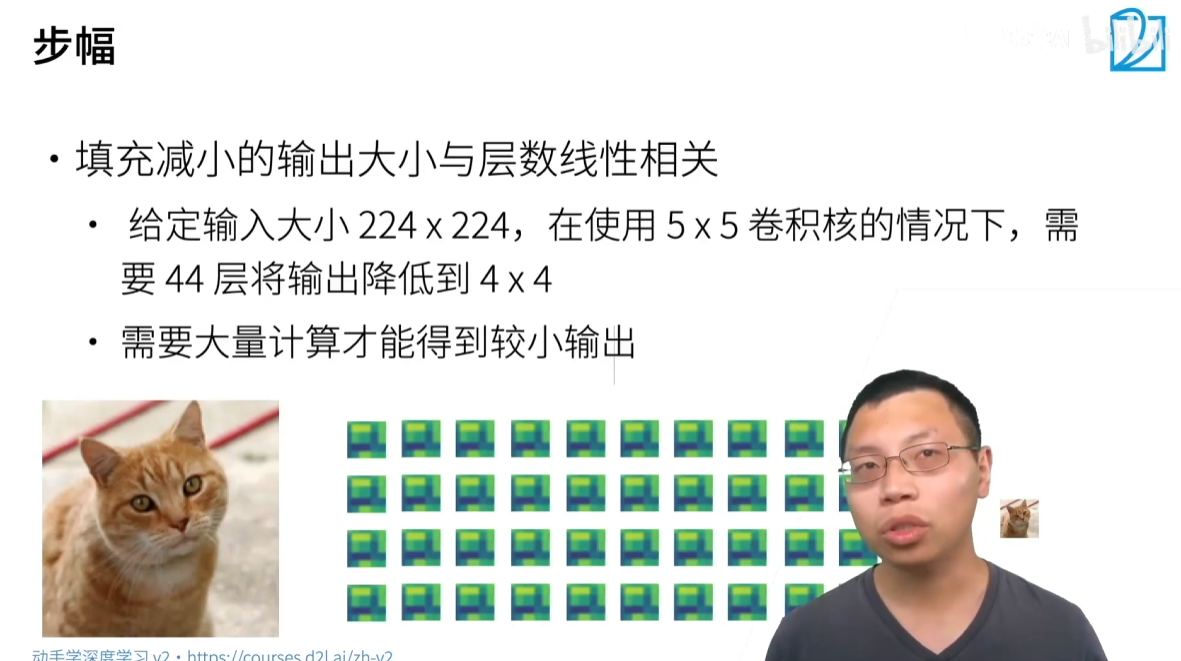

2.2.2 步幅（Stride）

当输入图像尺寸较大时（例如 224×224），如果我们想快速缩小特征图的尺寸，仅通过卷积操作需要非常多的层数，这会增加模型的计算复杂性。

步幅可以解决这个问题，它允许我们成倍地减小输出尺寸。

步幅是指卷积核在滑动时，每次移动的行数和列数。默认步幅为 1。

• 目的：通过控制滑动步长，成倍地减少输出特征图的尺寸，从而显著降低计算量。

• 效果：步幅越大，输出尺寸越小。

• 新的输出尺寸计算公式：
  $$\begin{gathered} N_H^{\prime }=\lfloor \frac{N_H-K_H+P_H}{S_H}\rfloor +1 \\ {N}_W^{\prime }=\lfloor \frac{N_W-K_W+P_W}{S_W}\rfloor +1 \end{gathered}$$
  其中，$S_H$ 和 $S_W$ 分别是高和宽的步幅。$\lfloor \cdot \rfloor$ 表示向下取整。

• 常见用法：通常我们选择步幅为 2，这样可以将特征图的尺寸减半，常用于实现下采样（Downsampling）。

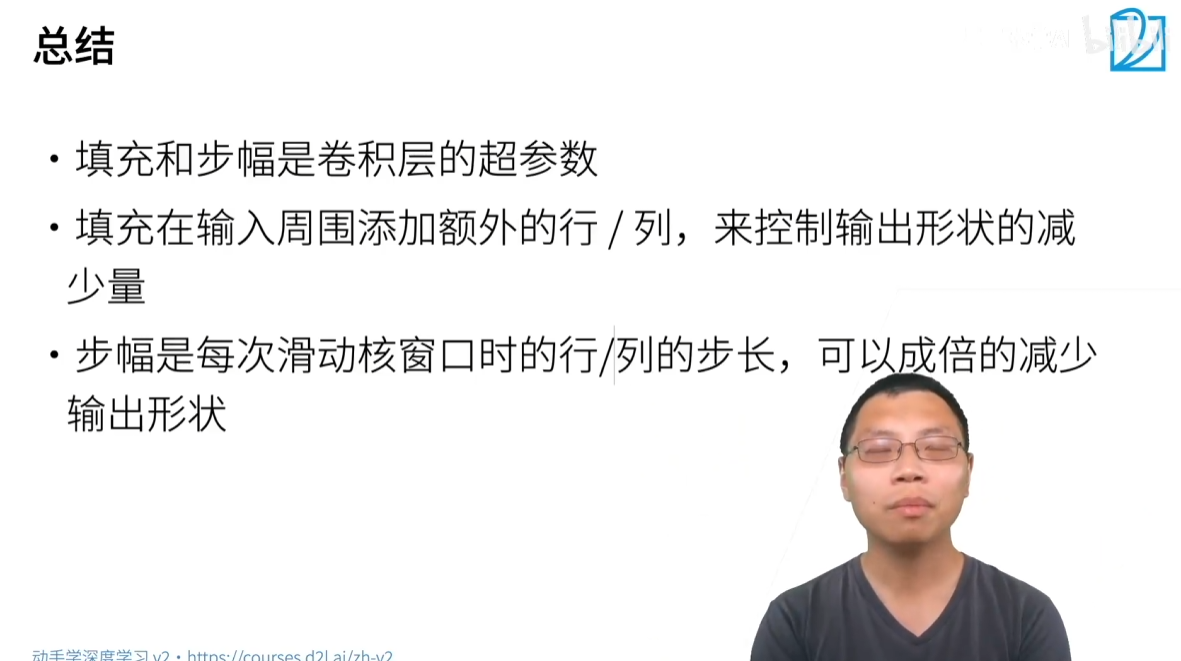

2.2.3 小结

填充和步幅都是卷积层的超参数，与卷积核大小一起，共同控制着神经网络中特征图的尺寸变化。通过灵活设置这些超参数，我们可以构建出不同结构、不同深度的卷积神经网络，以适应各种复杂的视觉任务。

超参数	功能	目的	效果
填充（Padding）	在输入边缘添加额外的行/列	解决因卷积导致输出尺寸减小的问题，允许构建更深的神经网络。	使得输出尺寸保持不变或增加。
步幅（Stride）	控制卷积核的滑动步长	解决大尺寸输入计算量大的问题，快速减小输出尺寸。	使得输出尺寸成倍减小。

2.3 多输入输出通道

通道数是卷积神经网络中一个非常重要的超参数，它决定了输入和输出数据的深度。

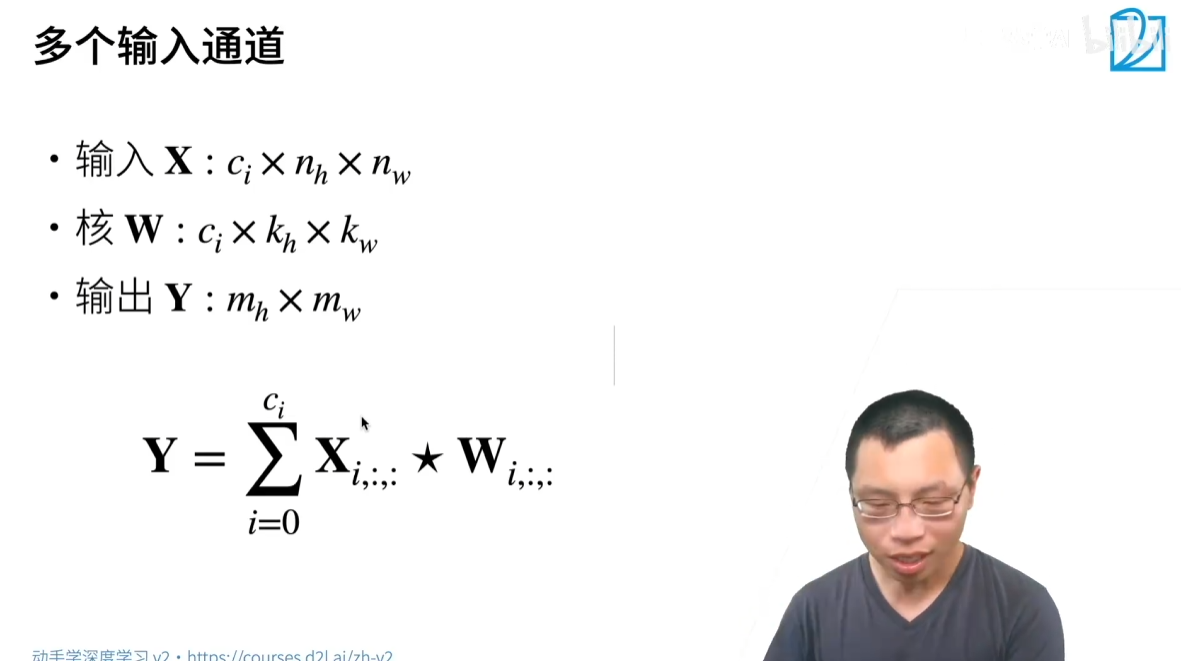

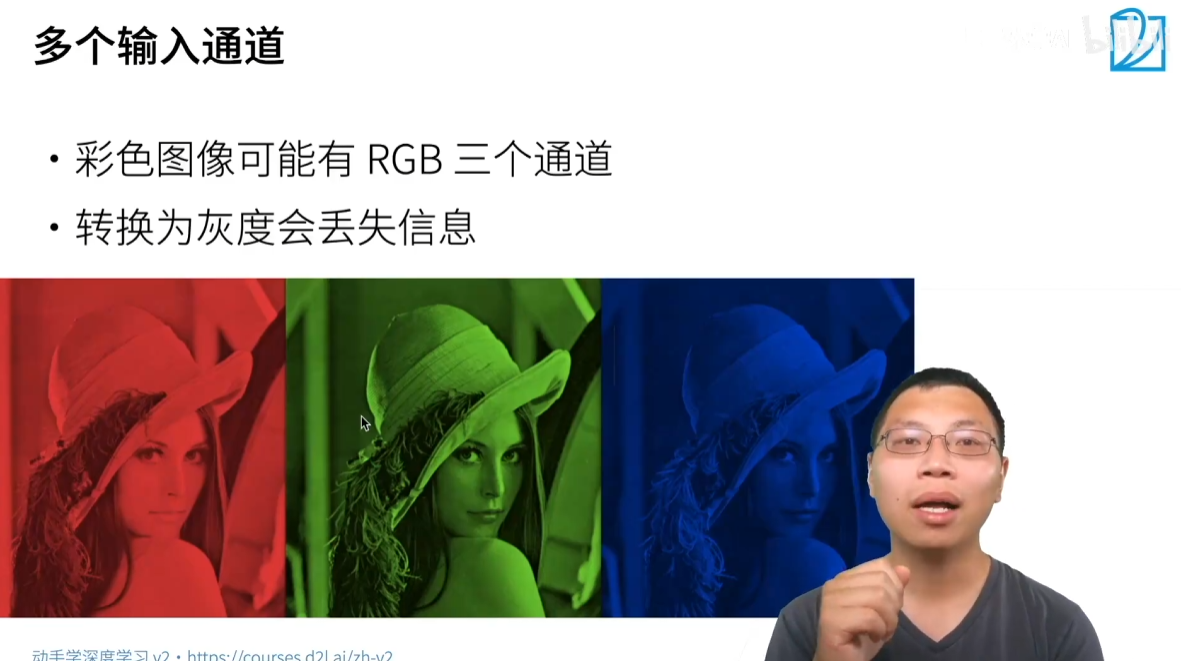

2.3.1 多输入通道

图像通常由多个颜色通道组成，例如 RGB 图像有红（R）、绿（G）、**蓝（B）**三个通道。处理这类多通道输入时，卷积操作需要做相应调整。

• 输入表示：一个多通道输入是一个三维张量，形状为 $(C_{in},H,W)$，其中 $C_{in}$ 是输入通道数。

• 卷积核：每个输入通道都对应一个独立的二维卷积核。因此，整个卷积核张量的形状为 $(C_{in},K_H,K_W)$。



• 计算过程：

  1. 将每个输入通道与其对应的二维卷积核进行卷积操作。
  2. 将所有通道的卷积结果按元素相加（element-wise summation）。
  3. 最终得到一个单通道的输出。

总结：多输入通道的卷积，本质上是将每个通道独立卷积，然后将结果相加，得到一个单一的输出通道。

2.3.2 多输出通道

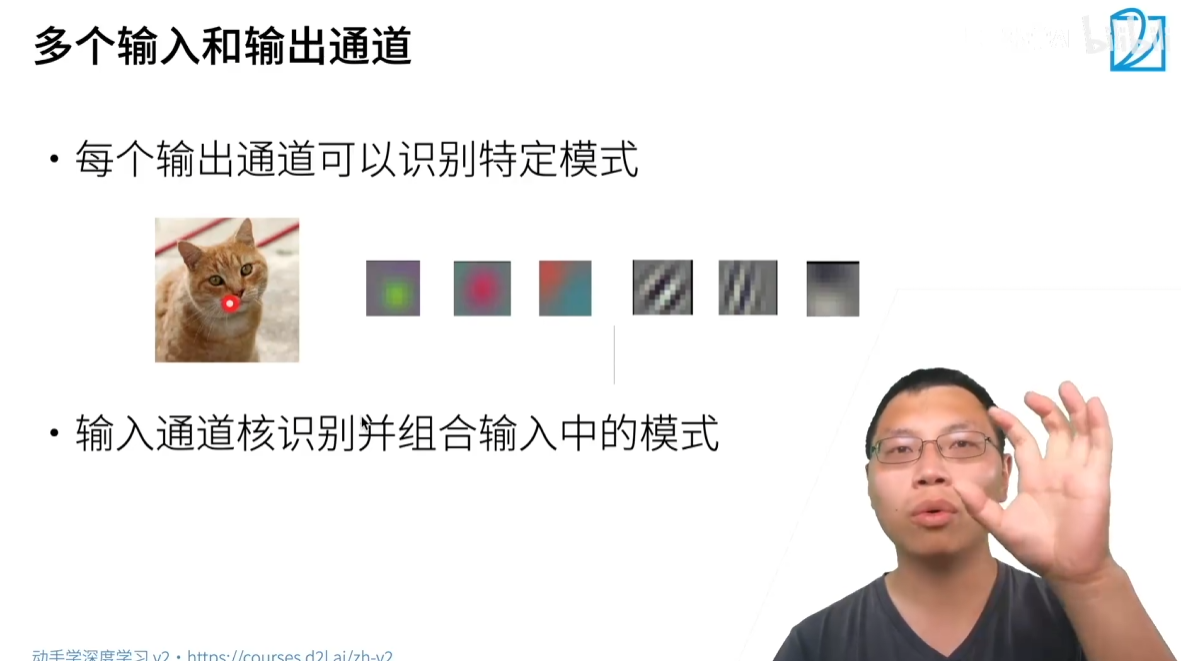

在实际应用中，我们希望卷积层能识别多种不同的模式，而不仅仅是得到一个单通道的输出。因此，我们引入了多输出通道。

• 输出表示：一个多通道输出也是一个三维张量，形状为 $(C_{out},H^{\prime },W^{\prime })$，其中 $C_{out}$ 是输出通道数。

• 卷积核：为了得到 $C_{out}$ 个输出通道，我们需要准备 $C_{out}$ 组卷积核。每组卷积核都是一个三维张量，形状为 $(C_{in},K_H,K_W)$。因此，整个卷积核张量的形状变为四维：$(C_{out},C_{in},K_H,K_W)$。



• 计算过程：

  1. 对每个输出通道，我们都用它对应的三维卷积核组与输入张量进行卷积。
  2. 这一操作会产生一个单一的二维特征图，即一个输出通道。
  3. 将所有输出通道的结果堆叠起来，就得到了多输出通道的输出张量。

总结：每个输出通道都由其独立的一组三维卷积核计算得到，这些卷积核与所有输入通道进行卷积，然后求和。不同的输出通道可以被视为识别不同的特征模式（例如，一个通道识别水平边缘，另一个识别垂直边缘）。

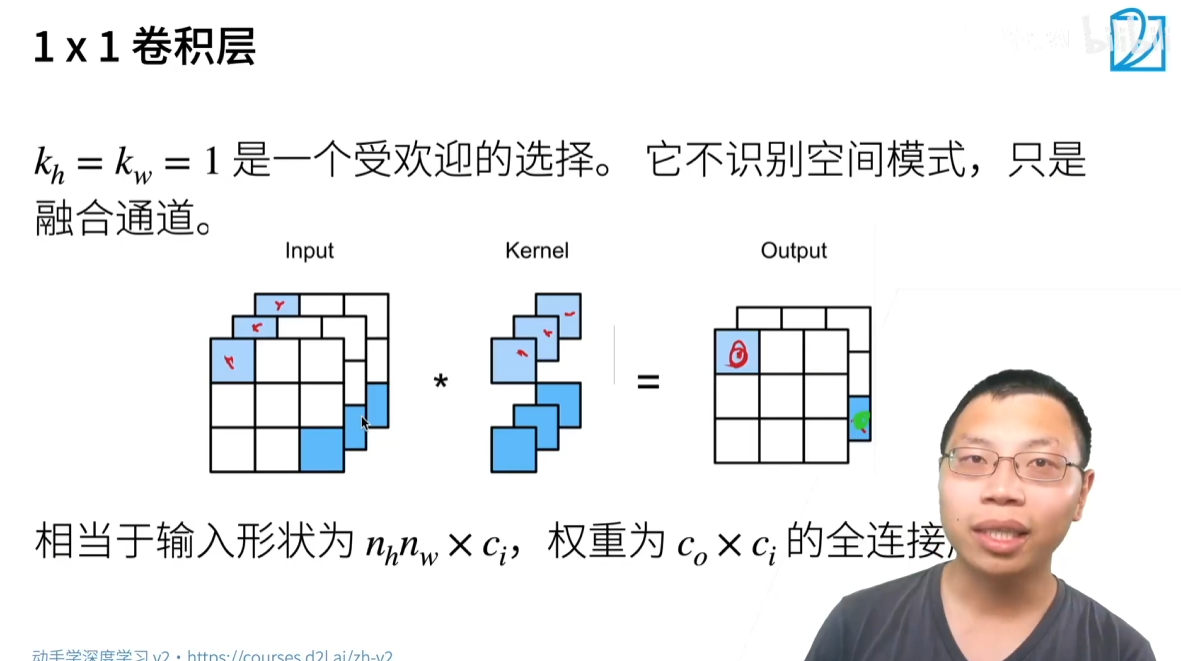

2.3.3 1×1 卷积层

1×1 卷积核的高和宽都为 1，它是一个非常特殊的卷积层。

• 功能：1×1 卷积层不考虑空间信息，因为它每次只查看一个像素点。它的主要作用是融合通道信息。
• 原理：对于输入图像的每个像素点，其所有输入通道上的值都会被当作一个向量。1×1 卷积操作将这个向量与卷积核进行矩阵乘法，得到一个新的通道向量。
• 等价性：1×1 卷积层等价于在每个像素点上应用一个全连接层（MLP），将输入通道数映射到输出通道数。它在不改变特征图空间尺寸的情况下，调整了特征通道的数量和组合方式。

2.3.4 小结

虽然卷积层的计算量巨大，但其参数量相对较小，这使其能够利用大量数据进行深度训练。多输入/输出通道的设计使得网络能够从多个维度提取和组合特征，从底层的简单纹理（边缘）到高层的复杂模式（猫头、眼睛）。

• 输入：三维张量，形状为 $(C_{in},H,W)$。

• 权重（卷积核）：四维张量，形状为 $(C_{out},C_{in},K_H,K_W)$。

• 偏差（Bias）：一个一维向量，长度为 $C_{out}$。

• 输出：三维张量，形状为 $(C_{out},H^{\prime },W^{\prime })$。输出的高度和宽度 $H^{\prime },W^{\prime }$ 由卷积核大小、填充和步幅决定。

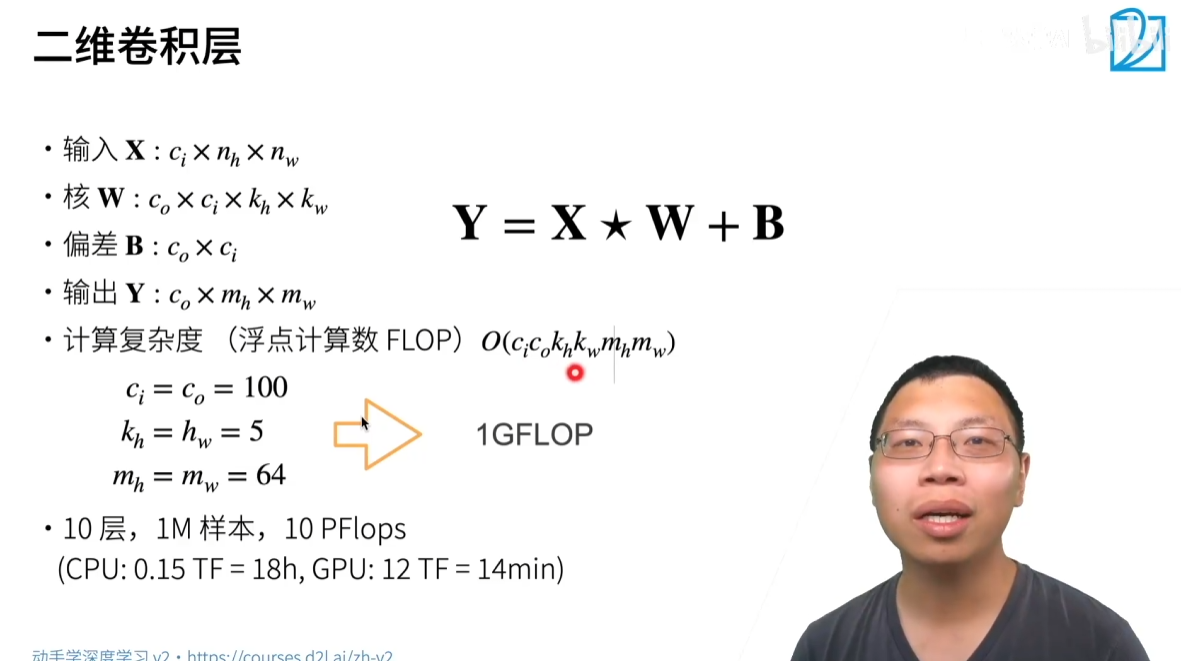

• 计算复杂度：一个卷积层的浮点运算量约为 $C_{in}\times C_{out}\times K_H\times K_W\times H^{\prime }\times W^{\prime }$。这个值可能非常大，因此卷积层是计算量密集型操作。

• 模型大小：模型需要存储的参数主要是卷积核和偏差，数量为 $(C_{out}\times C_{in}\times K_H\times K_W)+C_{out}$。相比全连接层，这个参数量相对较小。

3 池化层

池化层是卷积神经网络中一个非常重要的组件，其核心作用在于缓解卷积层对位置的敏感性，并实现特征的下采样（Downsampling）。

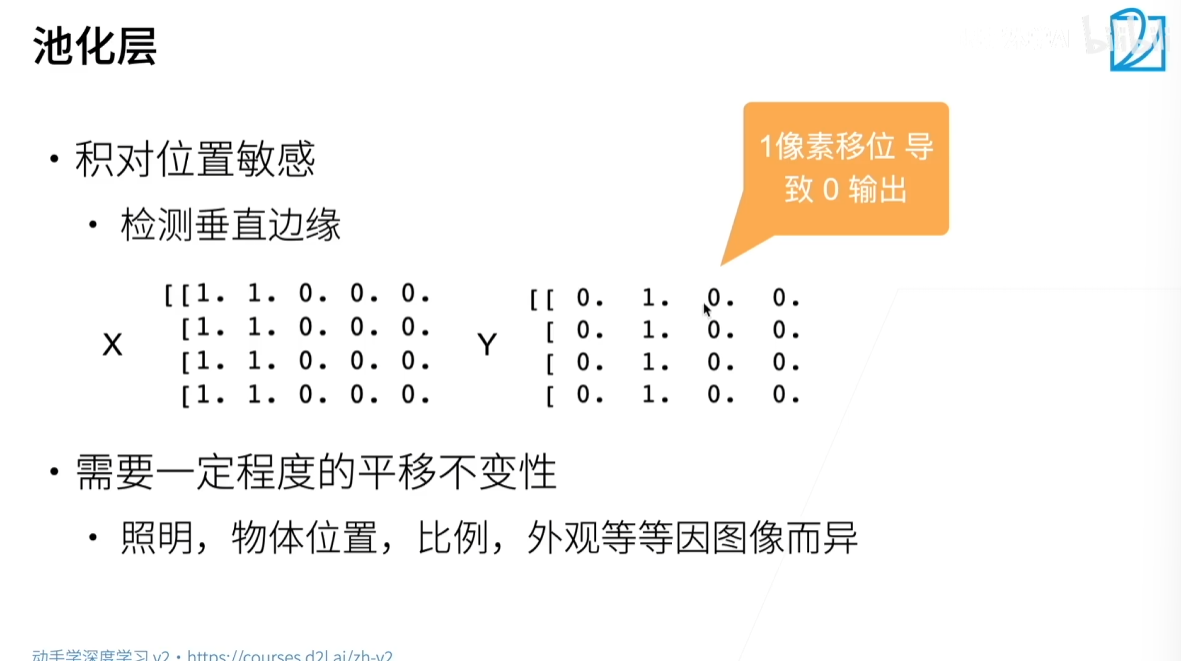

3.1 为什么需要池化层？

• 问题：卷积层对输入的位置非常敏感。例如，在进行边缘检测时，如果边缘稍微偏移一个像素，卷积层的输出可能会从一个较大的值变为零。
• 原因：在实际的图像中，物体的细微移动、拍摄时的抖动或光线变化都会导致像素位置的微小变化，而我们希望网络能够容忍这种变化。
• 解决方案：池化层通过对局部区域进行汇总，使得网络对输入数据的微小平移具有平移不变性（Translation Invariance）。

3.2 池化层的工作原理

池化层与卷积层一样，也是通过滑动窗口来工作的。但它不涉及任何可学习的参数，而是对窗口内的值进行某种固定操作。

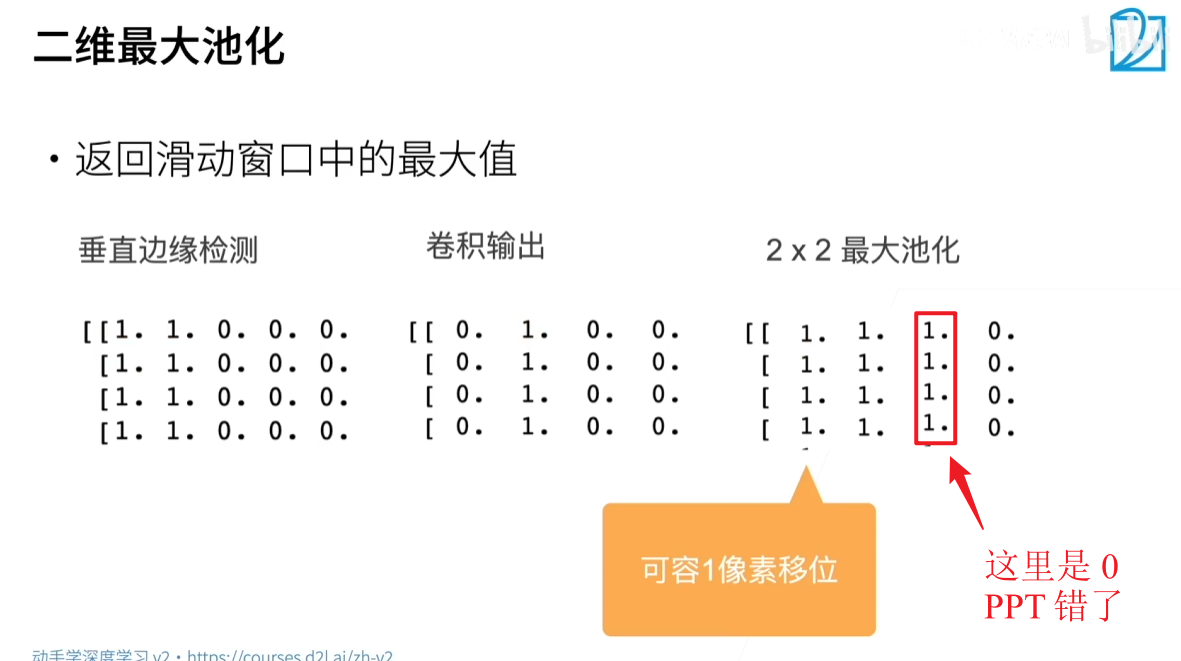

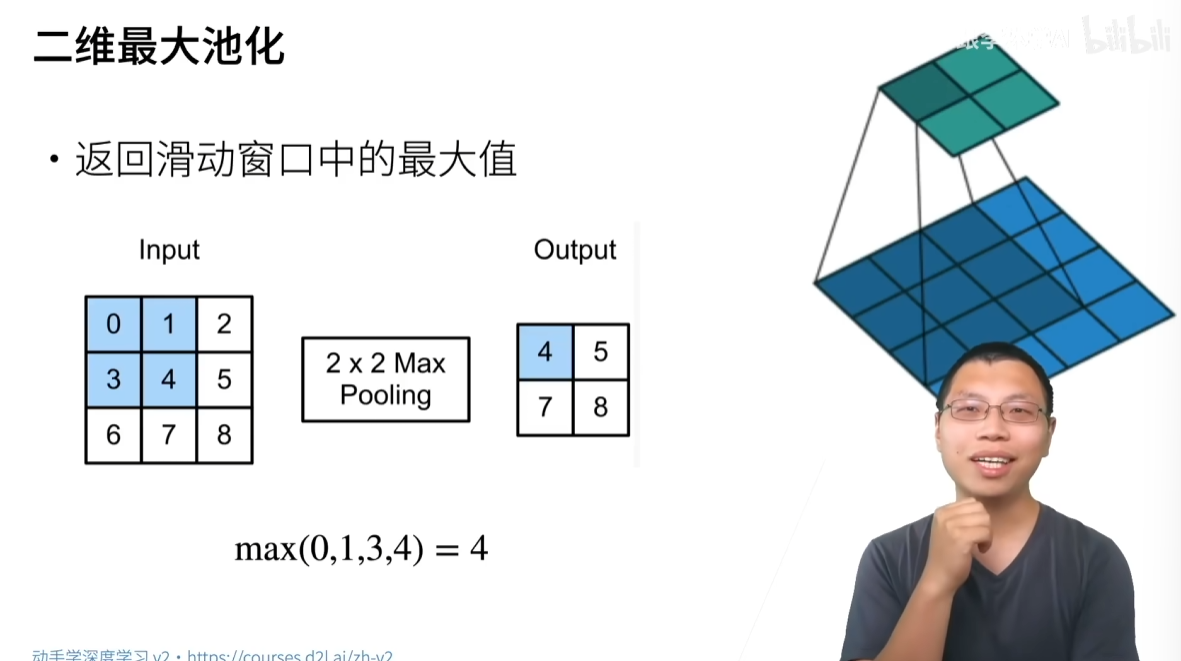

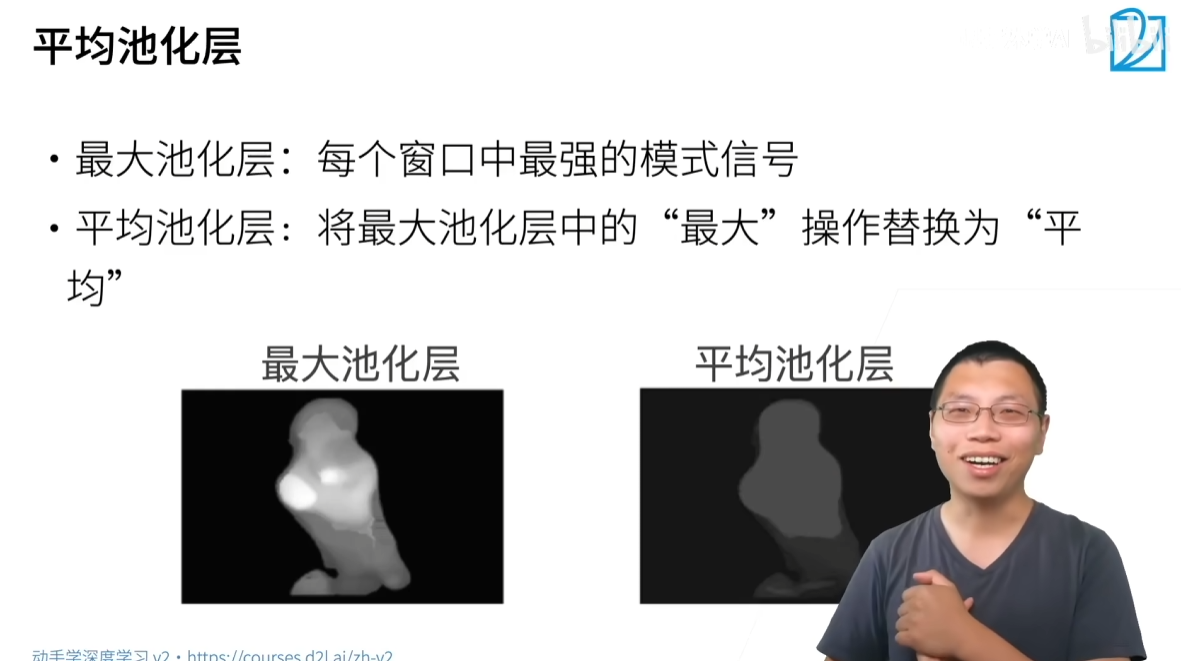

• 二维最大池化层（2D Max Pooling）：

  • 操作：在滑动窗口覆盖的区域内，取最大的那个值作为输出。
  • 效果：它能够提取出局部区域中最强的信号，同时保留了重要的特征信息。
  • 平移不变性：如果输入图像中的特征（例如一个亮像素）在窗口内发生了微小偏移，最大池化层的输出仍然是这个亮像素的值，从而使得输出结果保持稳定。


• 二维平均池化层（2D Average Pooling）：

  • 操作：在滑动窗口覆盖的区域内，取所有值的平均值作为输出。
  • 效果：它提供了一种更平滑、更柔和的特征表示，对噪声的鲁棒性更强。

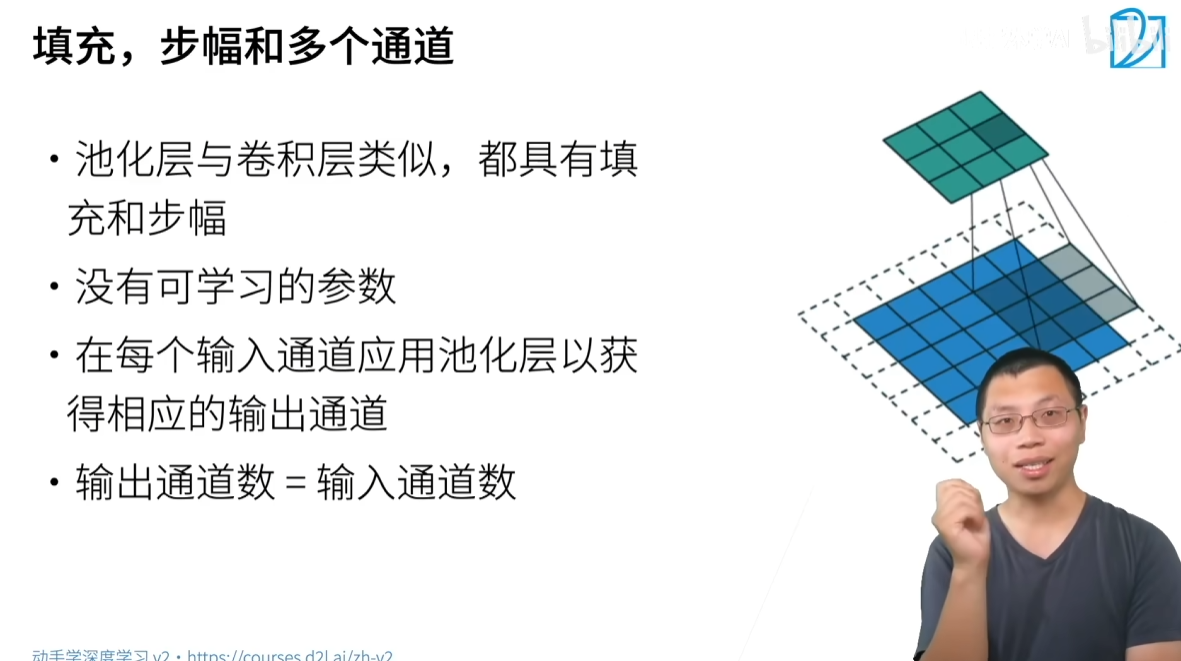

3.3 池化层的超参数与特性

池化层具有与卷积层相似的超参数，但也有其独特之处：

• 超参数：
  • 窗口大小（Window Size）：控制池化操作的局部区域大小。
  • 填充（Padding）：在输入边缘添加额外的行和列，以控制输出尺寸。

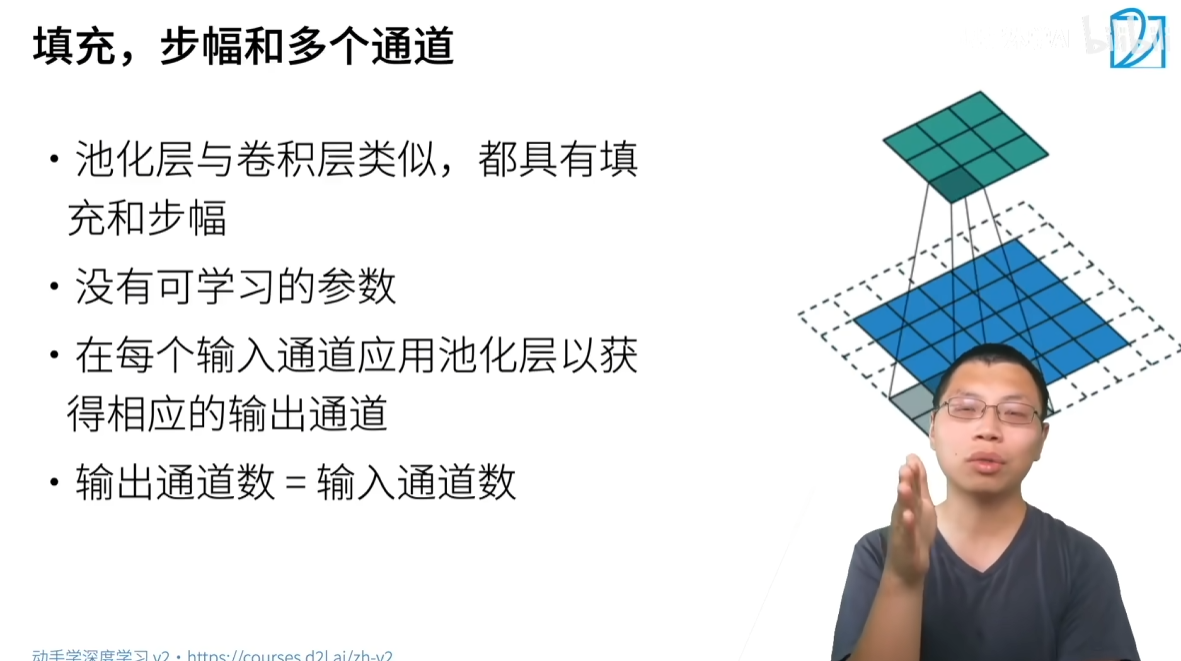

  • 步幅（Stride）：控制窗口滑动的步长，用于快速减小输出尺寸。
• 主要特性：
  1. 无可学习参数：池化层没有可学习的权重或偏差，因为它只是进行一个固定的统计操作（取最大值或平均值），因此它不会增加模型的复杂性或参数量。
  2. 通道独立操作：池化层对每个输入通道进行独立操作，然后直接输出。它不会融合不同通道的信息。因此，输入通道数总是等于输出通道数。这种设计将通道融合的任务留给了卷积层。

3.4 总结

总而言之，池化层通常紧随卷积层之后，通过牺牲一些空间分辨率来换取特征的平移不变性，并有效减少了后续层的计算量。

特性	池化层（Pooling Layer）	卷积层（Convolutional Layer）
主要目的	缓解位置敏感性，实现下采样。	提取和学习局部特征。
可学习参数	无	有（卷积核和偏差）
通道融合	否，输入通道数 = 输出通道数。	是，可以改变通道数，融合不同通道信息。
计算方式	对窗口内进行固定操作（如取最大值、平均值）。	将窗口内的值与卷积核进行相乘求和。
