【verilog】单/多if语句优先级

有点迷糊单if和多if语句综合出来的优先级情况，记录一下，参考：https://zhuanlan.zhihu.com/p/560453318

单if语句

单if语句（if-else if-else）通常会被逻辑综合成多个二选一的选择器组合而成，其具有隐含的优先级，优先级由上往下，只能在initial和always语句中使用。

故对于if-else语句结构都是通过二选一的数据选择器搭建而来

always@(a or b or c or d or sel0 or sel1 or sel2 or sel3)beginif(sel3)z	=	d;else if(sel2)z	=	c;else if(sel1)z	=	b;else if(sel0)z	=	a;elsez	=	0;end

以上述代码为例，其描述的电路为

其中d具由最高优先级依次递减，a的优先级最低。

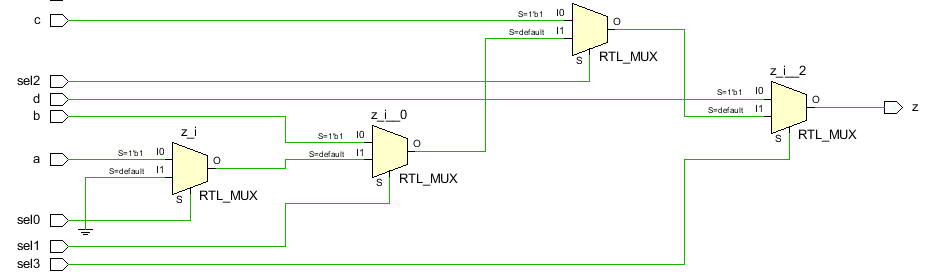

vivado综合出来的电路如下图所示

多if语句

多if语句(if...if...if)与单if语句类似，具有优先级，且消耗二选一组合逻辑器件。与单if语句不同的是其最高优先级给到最迟到达的信号。以下述代码为例

always@(a or b or c or d or sel0 or sel1 or sel2 or sel3)beginz = 0;  //当所有条件不符时z=0；不加则会生成latchif(sel0)z	=	a;if(sel1)z	=	b;if(sel2)z	=	c;if(sel3)z	=	d;end

alwsys语句中描述组合逻辑电路使用阻塞赋值，其内部语句顺序执行，故其最高优先级是sel3决定的d，最低优先级是sel0决定的a。故而可以画出此段代码描述的电路，因调整了优先级顺序，故于上文中单if语句的电路一致。

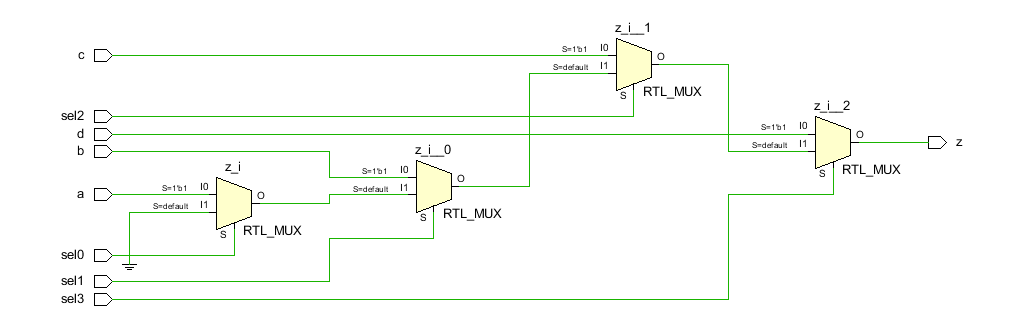

与vivado综合电路一致
