网络基础19：OSPF多区域实验

news 2025/7/28 7:29:59

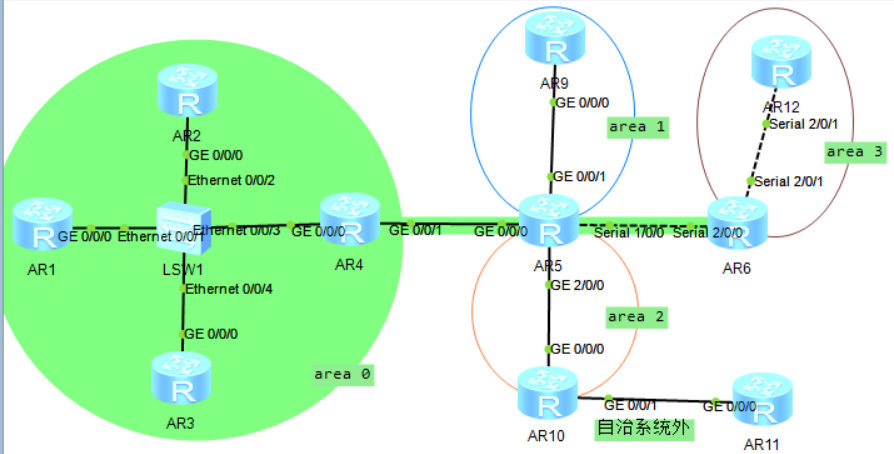

一、拓扑结构

1. 网络拓扑：

  • 骨干区域（Area 0）：连接核心设备（AR1、AR2、AR3、AR4、AR5、AR6）。

  • 非骨干区域：

    • Area 1：AR5 ↔ AR9

    • Area 2：AR5 ↔ AR10

    • Area 3：AR6 ↔ AR12

  • 外部网络：AR10 ↔ AR11（静态路由引入 OSPF）。

二、 设备角色与连接
设备区域接口与IP地址角色说明
AR1Area 0GE0/0/0 192.168.1.1/24内部路由器
AR2Area 0GE0/0/0 192.168.1.2/24内部路由器
AR3Area 0GE0/0/0 192.168.1.3/24内部路由器
AR4Area 0

GE0/0/0 192.168.1.4/24, GE0/0/1 192.168.2.1/24

ABR（连接 Area 0）
AR5Area 0/1/2

GE0/0/0 192.168.2.2/24,Serial 1/0/0 192.168.3.1/24，

GE0/0/1 172.16.1.1/24，GE0/0/2 172.16.2.1/24

核心 ABR
AR6Area 0/3Serial 2/0/0 192.168.3.2/24，Serial 2/0/1 172.16.3.1/24ABR
AR9Area 1GE 0/0/0 172.16.1.2/24内部路由器
AR10Area 2GE 0/0/0 172.16.2.2/24，GE 0/0/1 10.10.10.1/24ASBR（重分布静态路由）
AR11N/A（外部）GE 0/0/0 20.20.20.20/24外部网络设备
AR12Area 3Serial 2/0/1 172.16.3.2/24内部路由器
三、 关键配置详解

  1. 区域划分与网络

    AR1：
[Huawei]ospf 1 router-id 1.1.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255AR2：
[Huawei]ospf 1 router-id 2.2.2.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255AR3：
[Huawei]ospf 1 router-id 3.3.3.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255AR4：
[Huawei]ospf 1 router-id 4.4.4.4
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255AR5：
[Huawei]ospf 1 router-id 5.5.5.5
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 172.16.1.0 0.0.0.255
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 172.16.2.0 0.0.0.255AR6：
[Huawei]ospf 1 router-id 6.6.6.6
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]network 172.16.3.0 0.0.0.255AR9：
[Huawei]ospf 1 router-id 9.9.9.9
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 172.16.1.0 0.0.0.255AR10：
[Huawei]ospf 1 router-id 10.10.10.10
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 172.16.2.0 0.0.0.255AR12：
[Huawei]ospf 1
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]network 172.16.3.2 0.0.0.255

  2. 静态路由重分布（自治系统外）

    AR10：
ip route-static 20.20.20.0 24 10.10.10.2  // 静态路由指向 AR11
ospf 1import-route static cost 1000 type 1  // 重分布到 OSPF，度量值 1000，类型 E1AR11：
ip route-static 0.0.0.0 0 10.10.10.1 // 默认路由指向 AR10
interface LoopBack 0   //换回接口
ip address 20.20.20.20 24  //给IP地址

    • 作用：将外部网络 20.20.20.0/24 通过 AR10 引入 OSPF 域。

    • 路由类型：E1（外部路由成本 = 外部成本 + 内部路径成本）。

验证：

 （1）验证OSPF 链路状态数据库：

AR1:
<Huawei>display ospf lsdb
OSPF Process 1 with Router ID 1.1.1.1
Link State Database
Area: 0.0.0.0
Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
//直连路由器信息 (Router-LSA - Type-1)
Router    4.4.4.4         4.4.4.4            491  48    80000013       1
Router    2.2.2.2         2.2.2.2            499  36    8000000C       1
Router    6.6.6.6         6.6.6.6           1605  48    80000003      48
Router    1.1.1.1         1.1.1.1            493  48    80000012       1
Router    5.5.5.5         5.5.5.5           1605  60    80000008       1
Router    3.3.3.3         3.3.3.3            493  36    8000000D       1

// 网络信息 (Network-LSA - Type-2)
Network   192.168.2.2     5.5.5.5           1373  32    80000004       0
Network   192.168.1.3     3.3.3.3            491  40    80000006       0

//区域间路由 (Summary-LSA - Type-3)
Sum-Net   172.16.3.0      6.6.6.6           1616  28    80000002      48
Sum-Net   172.16.2.0      5.5.5.5           1000  28    80000002       1
Sum-Net   172.16.1.0      5.5.5.5           1416  28    80000003       1

//ASBR 位置 (ASBR-Summary-LSA - Type-4)
Sum-Asbr  10.10.10.10     5.5.5.5            658  28    80000001       1

AS External Database     /外部路由 (AS External - Type-5)
Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
External  20.20.20.0      10.10.10.10        814  36    80000001    1000

（2）验证 ASBR 重分布：

AR12：

<Huawei>display ospf abr-asbr    # 查看 Type-5 LSA（外部路由信息）

     OSPF Process 1 with Router ID 172.16.3.2
Routing Table to ABR and ASBR

 RtType      Destination       Area       Cost  Nexthop         Type
Intra-area  6.6.6.6           0.0.0.3    48    172.16.3.1      ABR
 Inter-area  10.10.10.10       0.0.0.3    97    172.16.3.1      ASBR  //新增的

  3.OSPF协议的路由聚合/汇总

            eNSP支持ABR汇总，不支持ASBR汇总，汇总在核心 ABR设备写（AR5）。

        AR5:

        [Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.0.0验证：

验证OSPF协议的路由聚合/汇总

AR9:

<Huawei>display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface


  192.168.0.0/16  OSPF    10   49          D   172.16.1.1      GigabitEthernet
0/0/0     //将192.168.1.0/24、192.168.2.0/24、192.168.3.0/24汇总成一条



 4. 末梢区域

     Stub区域的特性：允许学习Type 3 LSA；拒绝Type 4、Type 5 LSA。

     我们将area 3变成末梢区域。

       AR6：

      [Huawei]ospf 1
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]stub

     AR12：

      [Huawei]ospf 1
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]stub

验证末梢区域

AR12:

<Huawei>display ospf lsdb

     OSPF Process 1 with Router ID 172.16.3.2
Link State Database

                 Area: 0.0.0.3
Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
Router    6.6.6.6         6.6.6.6             42  48    80000003      48
Router    172.16.3.2      172.16.3.2          41  48    80000003      48
 Sum-Net   0.0.0.0         6.6.6.6             72  28    80000001       1
Sum-Net   172.16.2.0      6.6.6.6             72  28    80000001      49
Sum-Net   172.16.1.0      6.6.6.6             72  28    80000001      49
Sum-Net   192.168.3.0     6.6.6.6             72  28    80000001      48
Sum-Net   192.168.2.0     6.6.6.6             72  28    80000001      49
Sum-Net   1.1.1.1         6.6.6.6             72  28    80000001      50
Sum-Net   192.168.1.0     6.6.6.6             72  28    80000001      50

// 多了一条Sum-Net默认路由,没有了ASBR-Summary-LSA - 4类、AS External - 5类

  5. 完全末梢区域

       完全Stub区域中最受限的形式：拒绝所有的External LSA : 类型5；拒绝具体的Summary LSA ：类型4和3。

      我们将area 3变成完全末梢区域

      AR6:

      [Huawei]ospf 1
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]stub no-summary

验证完全末梢区域：

<Huawei>dis ospf lsdb

     OSPF Process 1 with Router ID 172.16.3.2
Link State Database

                 Area: 0.0.0.3
Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
Router    6.6.6.6         6.6.6.6             14  48    80000006      48
Router    172.16.3.2      172.16.3.2          14  48    80000006      48
 Sum-Net   0.0.0.0         6.6.6.6             15  28    80000003       1

//可以对比"4.末梢区域"，Sum-Net只有一条了。

  6. NSSA区域

    将area 2设置为NSSA区域。自治系统外到area 2为7类，area 2到ABR(AR5)为5类，再洪泛到area0。

    AR5:

    [Huawei]ospf 1
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]nssa

    AR10:

    [Huawei]ospf 1
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]nssa

验证NSSA区域：

AR5:

<Huawei>display ospf lsdb

......

         AS External Database
Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
External  20.20.20.0      5.5.5.5             91  36    80000001    1000

 //第5类的 AdvRouter从10.10.10.10变成了5.5.5.5

  7. 完全NSSA区域

      拒绝所有的External LSA : 类型5；拒绝具体的Summary LSA ：类型4和3。

     将area 2设置为完全NSSA区域。

    AR5:

    [Huawei]ospf 1
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]nssa no-summary

    AR10:

    [Huawei]ospf 1
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]nssa no-summary

验证完全NSSA区域：

AR5:display ospf lsdb

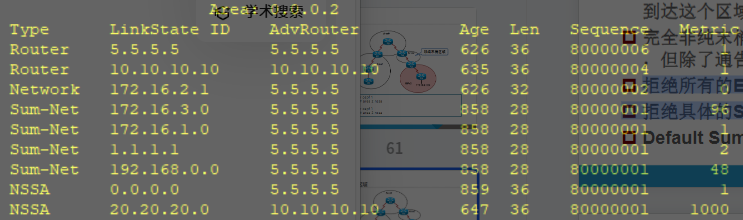

设置前：

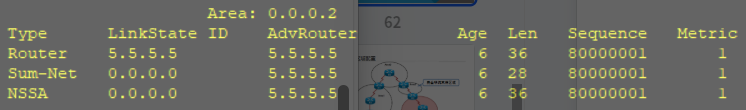

 设置后：

  8. 区域间路由传递

  • ABR 功能：

    • AR5 汇总 Area 1/2 的路由到 Area 0。

    • AR6 汇总 Area 3 的路由到 Area 0。

  • 骨干区域要求：所有非骨干区域（Area 1/2/3）必须通过 Area 0 通信（例如 Area 1 → Area 0 → Area 3）。

四、实验要点总结

  1. 多区域设计：

    • 骨干区域（Area 0）确保区域间路由可达。

    • 非骨干区域（Area 1/2/3）隔离拓扑变化，提高收敛速度。

  2. ABR 关键性：

    • AR5/AR6 负责区域间路由汇总。

    • 若 AR5 故障，Area 1/2 将无法访问其他区域。

  3. 外部路由引入：

    • AR10 作为 ASBR，将静态路由注入 OSPF（E1 类型路由优先于 E2）。

    • 外部网络 20.20.20.0/24 的路径成本 = 1000 + 内部路径成本。

注：配置中部分设备（如 AR11）未运行 OSPF，需依赖静态路由或重分布实现连通性。实际实验中需确保物理链路与逻辑配置一致（如接口 IP 地址、区域分配）。
