PCIe 的L状态（链路状态）和D状态（设备状态）

PCIe 的L状态（链路状态）和D状态（设备状态）是电源管理的不同层级，主要区别如下：

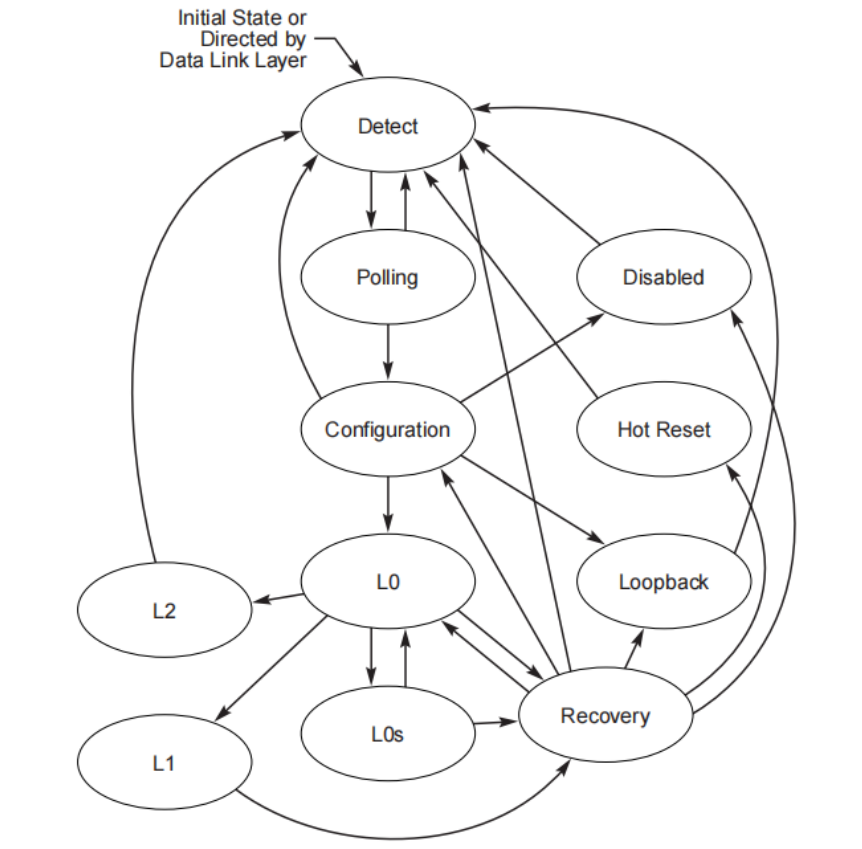

L状态（链路状态）

• ‌L0‌：链路活跃状态，设备正常工作。

• ‌ L0s ‌：低功耗待机状态，仅保留必要电路以快速恢复工作。

• ‌ L1 ‌：深度节能状态，关闭部分电路以降低功耗。

• ‌ L2 /L3‌：更深的节能状态，逐步增加断电程度（如L3需重新初始化）。

D状态（设备状态）

• ‌ D0 ‌：设备全速运行，功耗最高。

• ‌ D1 /D2‌：中间省电状态，逐步降低功能运行。

• ‌ D3Hot ‌：深度睡眠状态（可快速唤醒）。

• ‌ D3Cold ‌：完全断电状态（需重新初始化）。

‌核心差异‌：

1. ‌管理范围‌：L状态是链路级控制，D状态是设备级控制。

2. ‌能耗层级‌：D3Cold比L3更省电，但恢复时间更长。

3. ‌唤醒机制‌：D3Hot可通过辅助电源唤醒，而L0s/L1需主电源支持。
