嵌入式软件--stm32 DAY 9 定时器

1.基本介绍

1.1系统计时器

系统计时器（systick系统）属于CM3内核，内嵌在NVIC中。

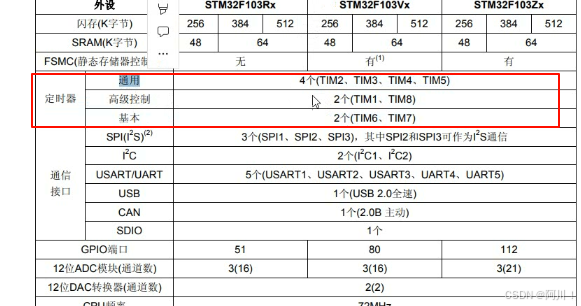

stm32103系列芯片外设定时器有8个。命名简单，都是TIM+序号。

我们现在要说的时内核系统滴答计时器。它是24位向下递减的计数器，24位所能计数的最大范围时2^24-1,2^10=1024，2^20=1M，那么它的计数上限时一千六百多万。计数器每计数一次时间就是1/SYSCLK,也就是时钟周期，72M主频下，时钟周期是1/72 us. 计数器从初始值降到1，就可以关掉计时器，不关掉就会循环往复不断重复计时。一般发生一次中断，系统内核的中断。

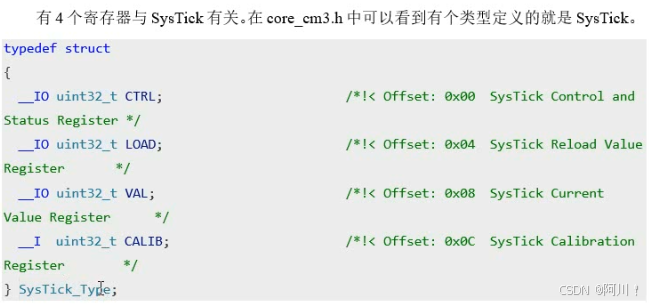

1.2与systick相关的寄存器

1.2.1 STK_CTRL

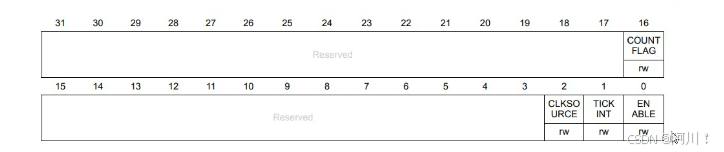

控制和状态寄存器。

COUNT FLAG 到0的时候，时间结束。状态位

下面三位是使能位。TICK INT 系统滴答定时器的中断使能位。101代表没有使用中断。

时钟源，9Mhz.

1.2.2 STK_LOAD

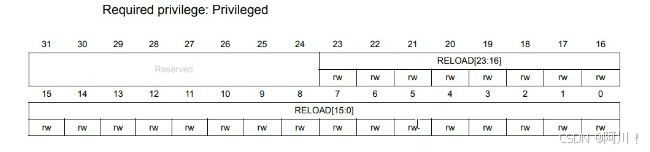

24位寄存器。

一次计数是1/72us.也就是1us72次滴答。也就是LOAD的值。周期性的话，每100个时钟周期，设计RELOAD的值为n-1.因为从99到0是100个时钟周期。如果是一锤子买卖，就直接设定即可。

1.2.3 STK-VAL

VAL就是当前计数器的值。

CURRENT[23:0],24位主要是为了读取。如果写的话，都会清零标志位。

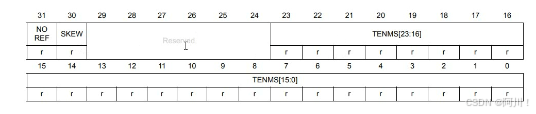

1.2.4 STK-CALIB

校准寄存器。出场写死，不用多做了解。

2.系统中断案例：LED灯闪烁

2.1需求描述

利用系统定时器的中断，每隔一秒让LED灯闪烁一次。

2.2硬件电路设计

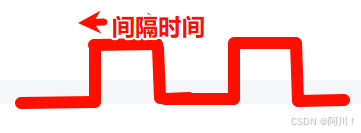

让LED灯闪烁，就是让对应GPIO引脚，输出一段低电平，保持一段时间，在输出高电平，再保持一定时间，变化电平，循环往复。

我们之前可以用软件while(1)的循环实现，现在我们要用外设系统滴答定时器中断实现。

2.3软件实现

2.3.1创建工程

这个工程只需要LED。

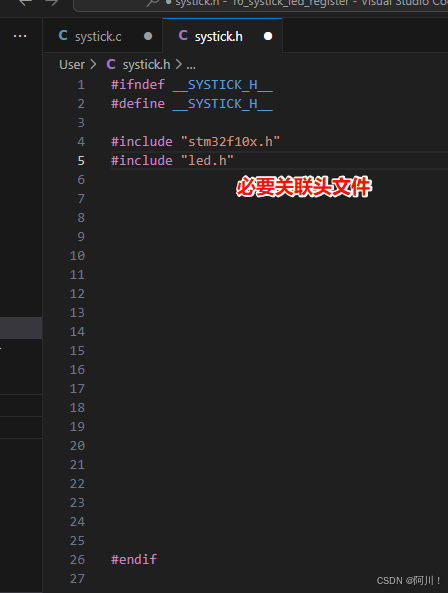

2.3.2写代码（寄存器）

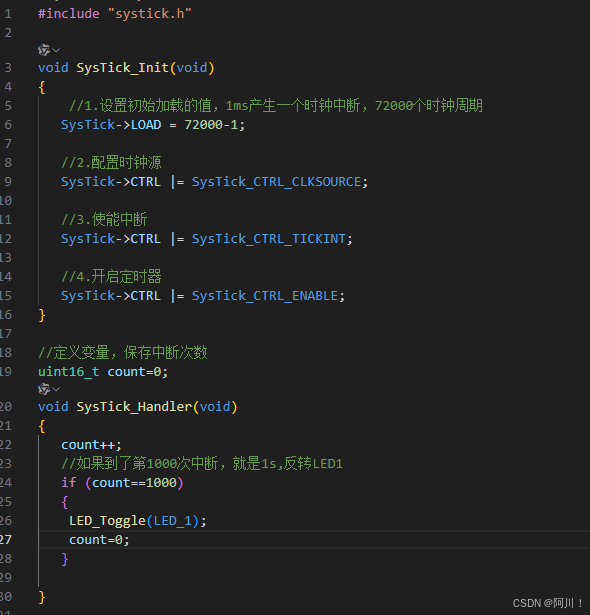

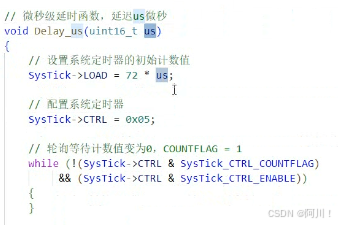

时钟主频72MHZ,一个周期1/72M S，1/72us,1us72个周期，1ms72000个时钟周期

2.3.3hal库

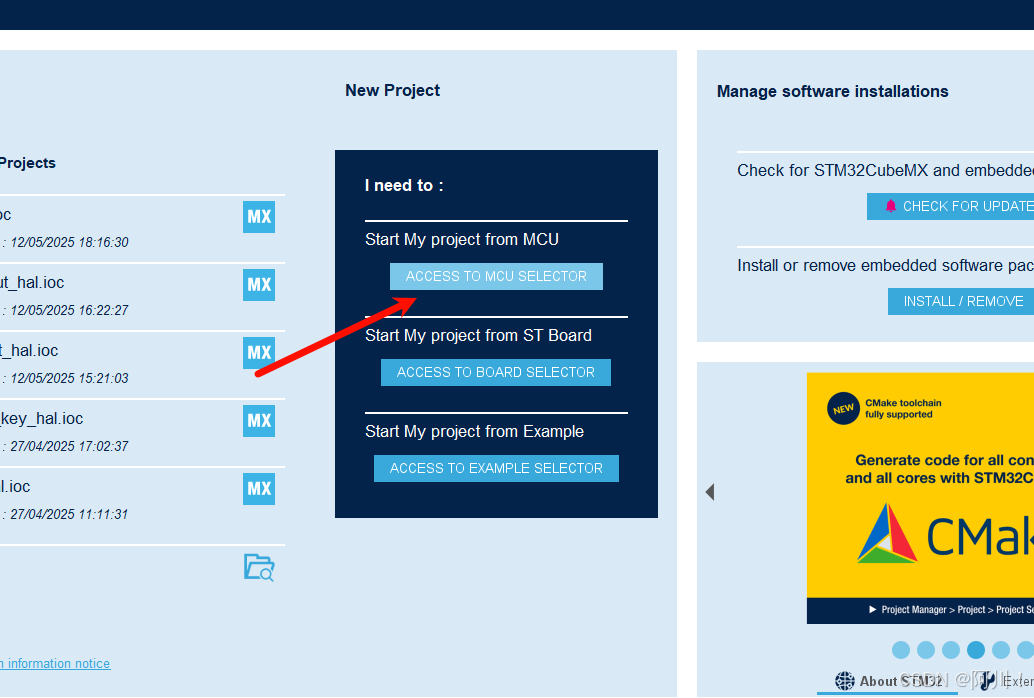

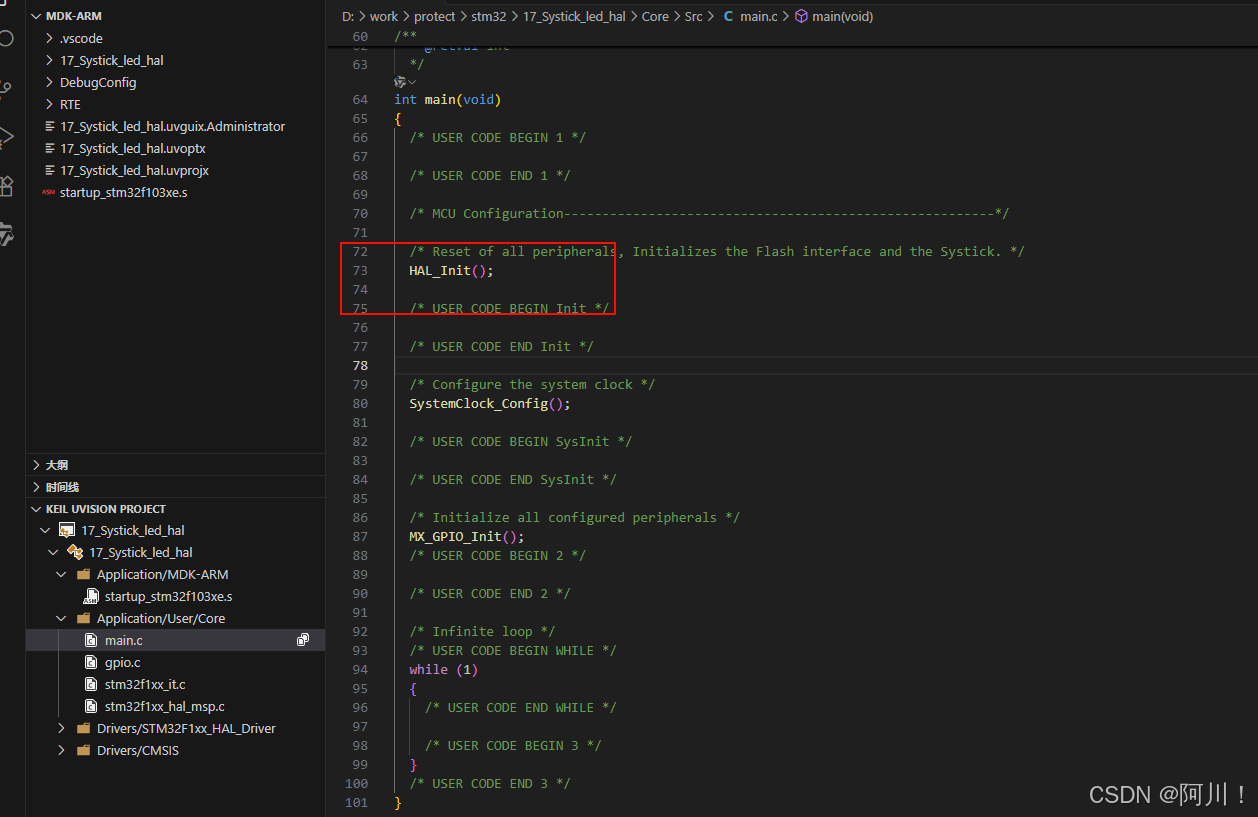

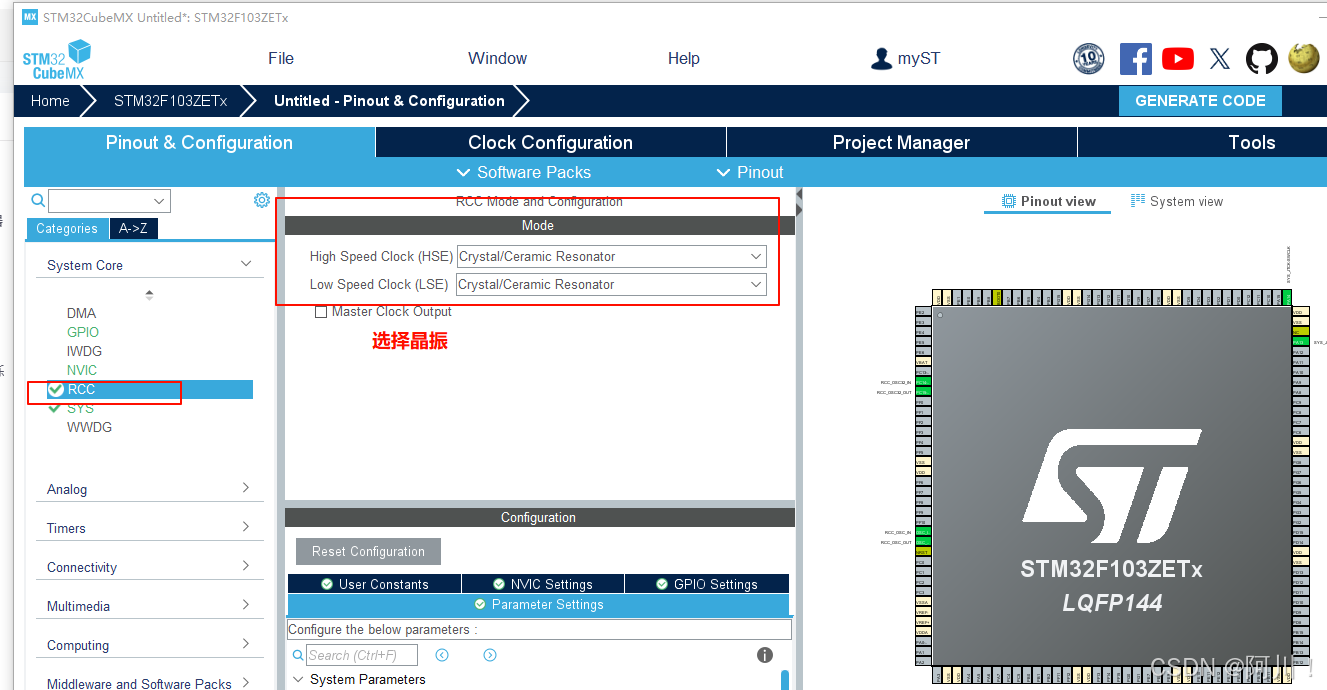

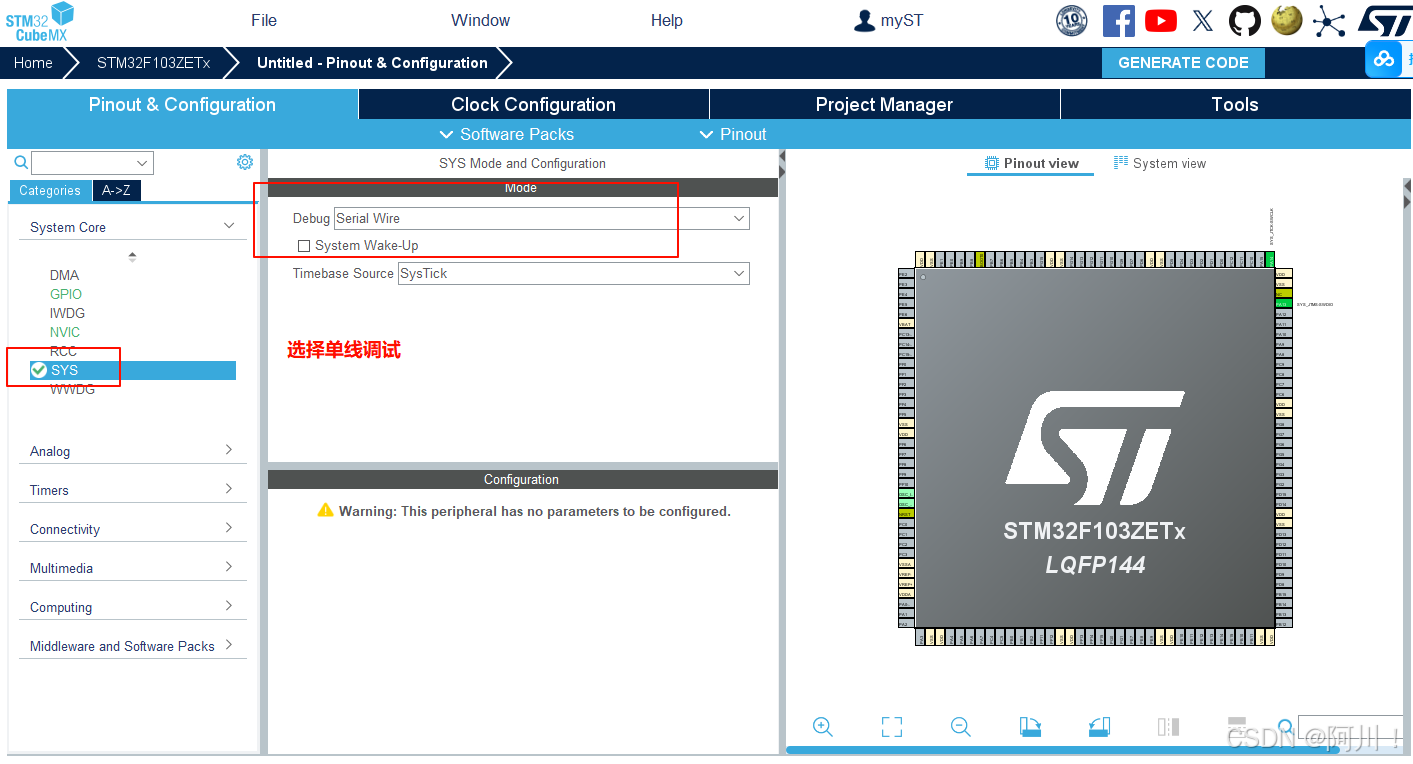

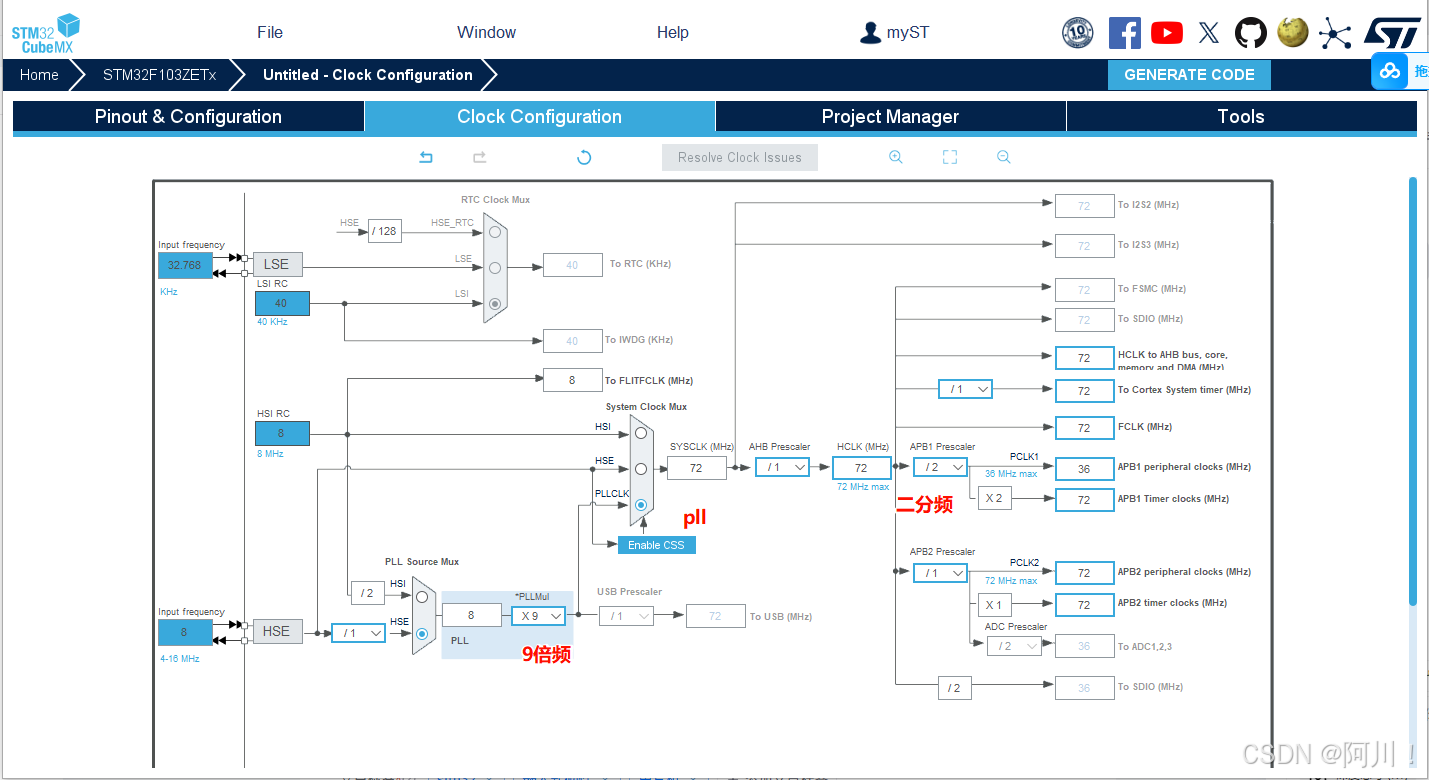

Systick定时器是mcu的内核，cubemx里只配LED就可以了。

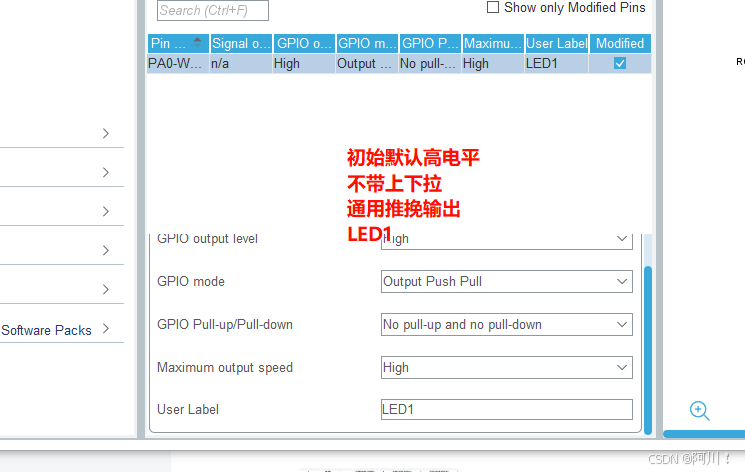

 PA0设置输出

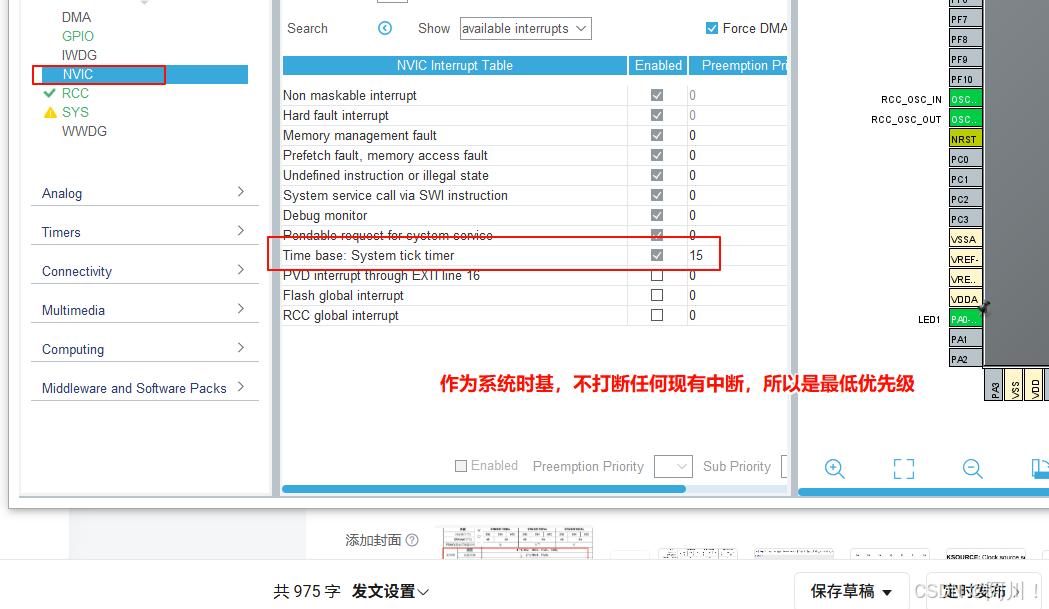

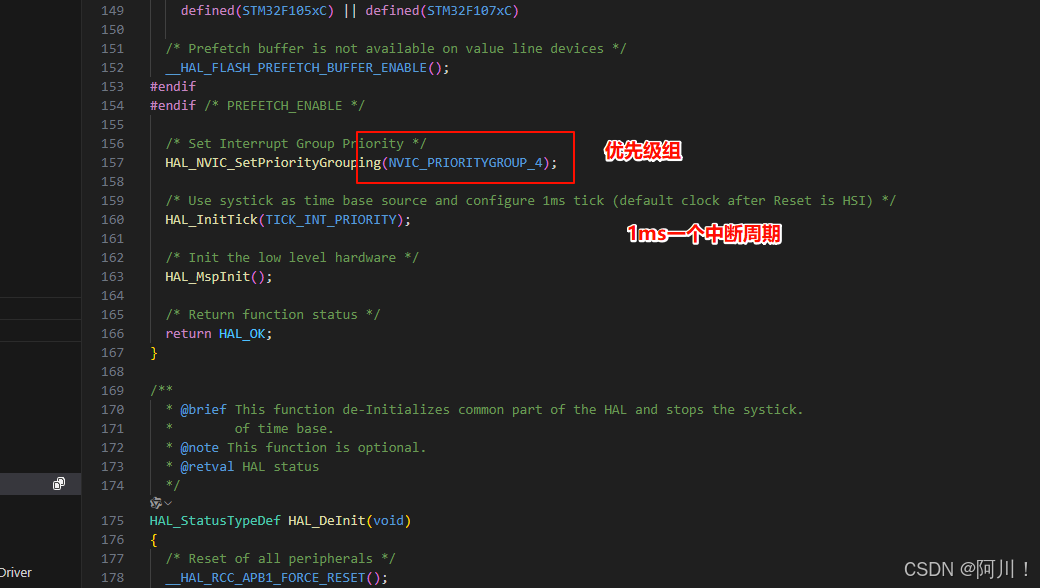

优先级可以改为2

之后创建工程就可以了。

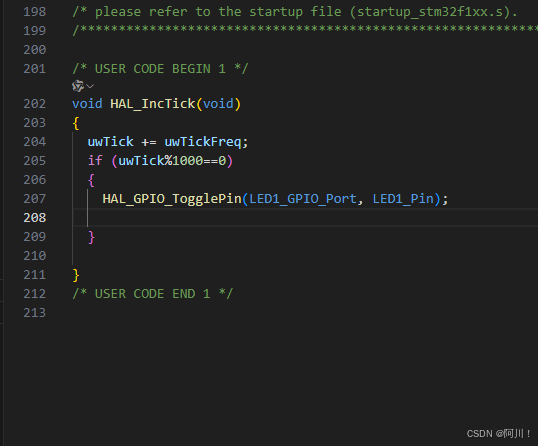

直接在底层写入函数

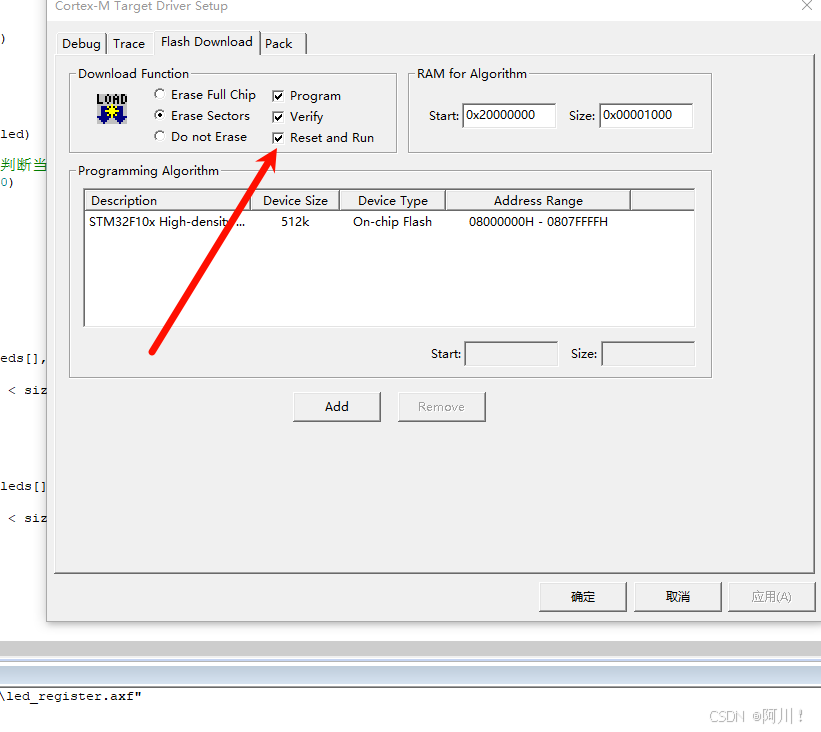

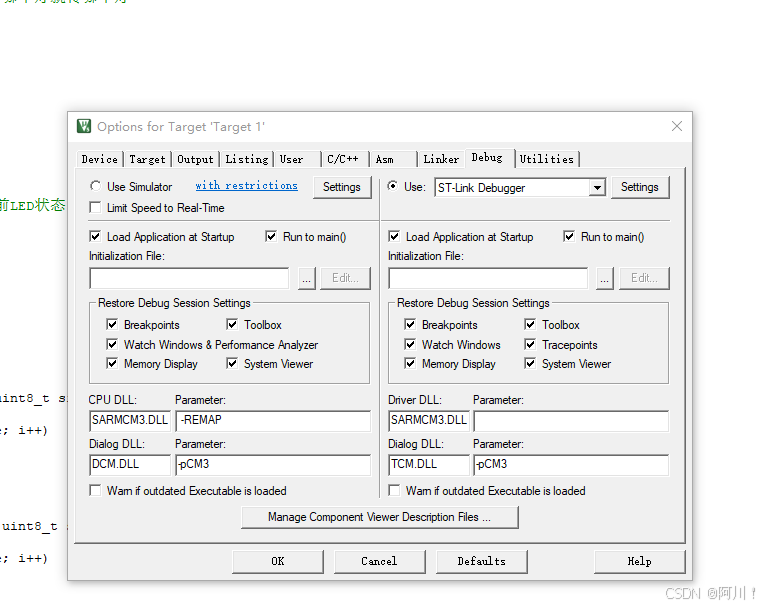

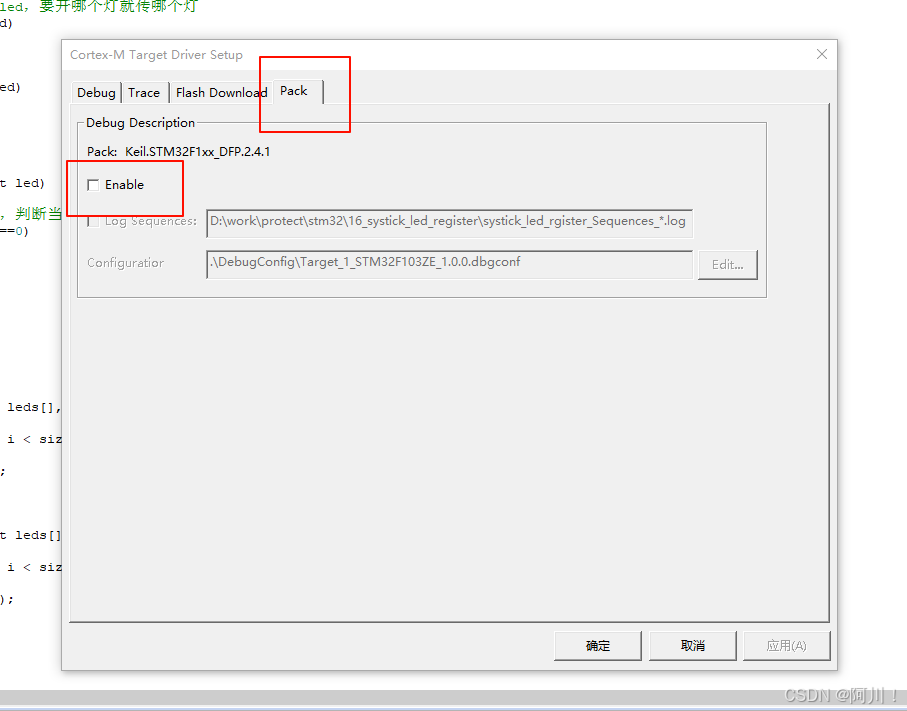

直接烧录。
