Linux驱动14 --- 平台设备总线

news 2025/7/18 13:58:29

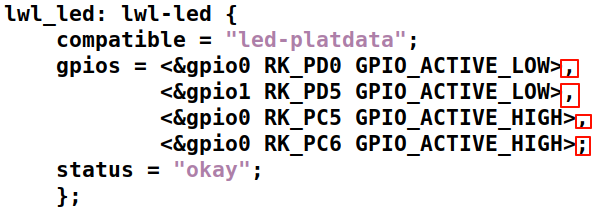

一、设备树节点的多个属性值

二、平台设备总线

2.1 介绍

平台设备总线

用于解决内核冗余问题的方式

设备树也是解决冗余的

平台设备总线会将驱动开发再次分割为两层

驱动层，设备层

设备层去提供设备信息 --- 设备树

驱动层去根据设备信息完成驱动的编写

驱动的编写 --- 生成设备文件，描述文件接口，控制硬件设备的运行

之前做的就是驱动端，平台设备总线给我们了一个规范

从设备树获取节点信息的规范

在加入设备树之后 --- 核心就是获取节点信息

获取节点信息的核心 --- 找到节点

2.2 匹配设备树 --- 必须掌握

设备端不需要写，设备树就是设备端，只需要完成驱动端

关键字：platform

头文件：#include <platform_device.h>

驱动端注册

函数原型

int platform_driver_register(struct platform_driver *)

函数参数

struct platform_driver{         //平台设备总线驱动端核心结构体//核心作用 --- 匹配设备树节点信息int (*probe)(struct platform_device *)         //匹配成功之后执行的第一个函数int (*remove)(struct platform_device *)         //调用卸载函数会执行这个函数中的内容struct device_driver driver{const char *name;         //驱动端和设备端匹配方式之一 ，但是不是我们匹配设备树的方式struct module *owner;        //固定填写const struct of_device_id *of_match_table{char name[32];         //设备节点的名字char compatible[128];         //设备节点中的 compatible 属性}}}

函数返回值

成功返回 0，失败返回非 0

但是在实际应用中，这个返回值不准确

之前遇到的成员都是指针类型，现在有了一个数组类型

数组只有在定义的时候可以直接给数组赋值

在使用平台设备总线的时候，加载函数一般只做驱动端匹配（核心结构体的注册），卸载函数一般只做驱动的注销

原本加载函数中的内容需要写在(*probe)函数，原本卸载函数的内容就写在(*remove)函数

驱动端注销

函数原型

void platform_driver_unregister(struct platform_driver *)

函数参数

同上

资源的获取

(*probe)函数的参数

struct platform_device{struct device dev{struct device_node *of_node;}}

2.3 设备端和驱动端都写 --- 了解

用户需要完成两个.c 文件，总共两个.ko 文件

设备端需要用户填充具体的资源信息

驱动端匹配设备端，获取设备端的资源信息

只有驱动端和设备端匹配成功才可以执行 --- (*probe)函数

和匹配设备树的区别

资源 --- 结构体填充

匹配方式

设备端

设备端注册

函数原型

int platform_device_register(struct platform_device *)

函数参数

struct platform_device{         //平台设备总线设备端核心结构体const char *name; //平台设备总线一般方法的匹配名字int id;         //固定填-1struct device dev;{void(*release)(struct device *dev)         //无所谓，给个空函数}u32 num_resources;         //传递资源的数量struct resource *resource;{resource_size_t start;         //资源的起始地址 --- 可以用来传递有效电平resource_size_t end;         //资源的结束地址 --- 可以用来传递 GPIO 号const char *name;         //传递和不传递都可以 --- 可以用来传递设备文件名unsigned long flags;         //资源的类型 ，使用的是内存资源 --- IORESOURCE_MEM}}

函数返回值

成功返回 0，失败返回负数

其中包括了资源的填充
