SVG基础语法：绘制点线面的简单示例

news 2025/7/18 6:30:57

文章目录

效果图
示例
几何参数介绍
- 圆形（点）
- 直线段（直线）
- 多段线（折线）
- 多边形
- - 不带洞用polygon表示
  - 不带洞用path表示
  - 带洞多边形用path表示

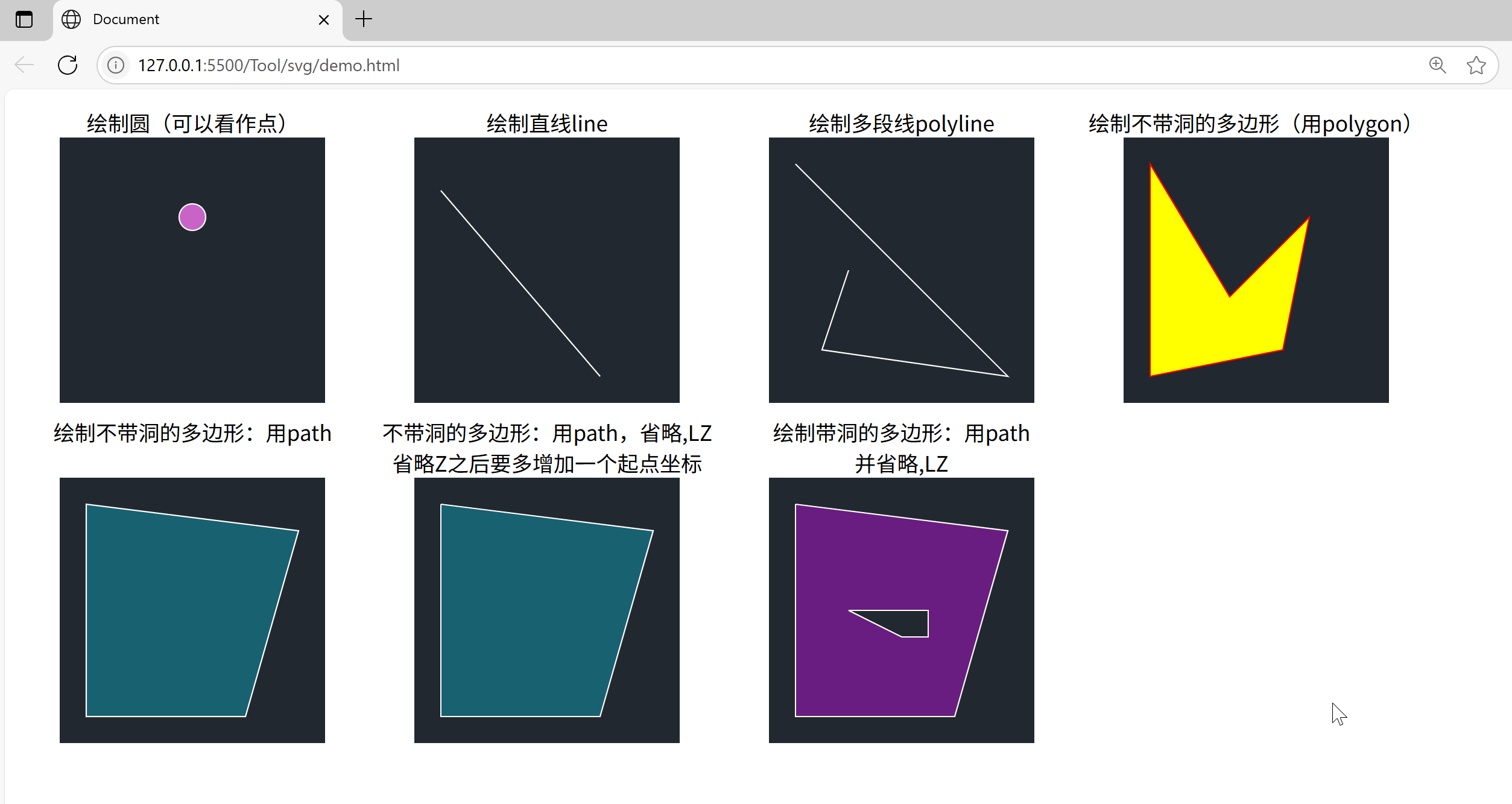

效果图

在这里插入图片描述

示例

<!DOCTYPE html>
<html lang="en"><head><meta charset="UTF-8" /><meta name="viewport" content="width=device-width, initial-scale=1.0" /><title>Document</title><style>svg * {vector-effect: non-scaling-stroke;stroke-width: 1px;}svg polyline {fill: none;}svg {background-color: rgb(33, 40, 48);width: 300px;height: 300px;}svg polyline {fill: none;}body > div {display: flex;flex-direction: column;align-items: center;margin: 5px;float: left;width: 20%;}</style></head><body><div>绘制圆（可以看作点）<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><circlecx="5"cy="3"r="0.5"fill="rgb(200,100,200)"stroke="white"stroke-width="2"/></svg></div><div>绘制直线line<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><line x1="1" y1="2" x2="7" y2="9" stroke="rgb(255, 255, 255)" /></svg></div><div>绘制多段线polyline<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><polyline points="1,1 9,9 2,8 3,5" stroke="rgb(255, 255, 255)" /><!-- <path d="M 0 0 A 5 5 0 0 1 5 5" fill="none" stroke="rgb(255, 255, 255)"></path> --></svg></div><div>绘制不带洞的多边形（用polygon）<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><polygonpoints="1,1 1,9, 6,8 7,3 4,6"fill="yellow"stroke="red"stroke-width="2"/></svg></div><div><div>绘制不带洞的多边形：用path</div><div>&nbsp;</div><svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1,1 L1,9 L7,9 L9,2 Z"fill="rgba(8, 183, 210, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg></div><div><div>不带洞的多边形：用path，省略,LZ</div><div>省略Z之后要多增加一个起点坐标</div><svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1 1 1 9 7 9 9 2 1 1"fill="rgba(8, 183, 210, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg></div><div>绘制带洞的多边形：用path并省略,LZ<div>&nbsp;</div><svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1 1 1 9 7 9 9 2 1 1 M3 5 6 5 6 6 5 6 3 5"fill="rgba(215, 13, 247, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg></div></body>
</html>

几何参数介绍

主要看一下几何相关的参数，样式参数略。

圆形（点）

指定圆心坐标(cx, cy)、半径r，半径小一点就可以看作是一个点了。

<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><circlecx="5"cy="3"r="0.5"fill="rgb(200,100,200)"stroke="white"stroke-width="2"/>
</svg>

直线段（直线）

指定两个点的坐标：(x1, y1)和(x2, y2)。

<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><line x1="1" y1="2" x2="7" y2="9" stroke="rgb(255, 255, 255)" />
</svg>

多段线（折线）

由多个点构成线对象。
属性points记录了坐标序列：x1,y1 x2,y2 ...，xy之间逗号隔开，点之间用空格隔开。

<svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><polyline points="1,1 9,9 2,8 3,5" stroke="rgb(255, 255, 255)" />
</svg>

也可以把逗号换成空格：

<polyline points="1 1 9 9 2 8 3 5" stroke="rgb(255, 255, 255)" />

多边形

不带洞用polygon表示

<polygon>只能表示不带洞的多边形。
类似polyline，使用points属性记录坐标序列。

      <svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><polygonpoints="1,1 1,9, 6,8 7,3 4,6"fill="yellow"stroke="red"stroke-width="2"/></svg>

不带洞用path表示

M表示移动点到某个位置。
L表示绘制直线，连接两点构成直线。
Z表示完成闭合，有Z的时候可以少写一个坐标。

      <svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1,1 L1,9 L7,9 L9,2 Z"fill="rgba(8, 183, 210, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg>

可以进一步简写d属性，省略字符,、L、Z。省略Z之后，要多增加一个起点坐标，以描述首尾闭合。

      <svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1 1 1 9 7 9 9 2 1 1"fill="rgba(8, 183, 210, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg>

带洞多边形用path表示

用简写后的简洁语法表示<path>的d属性。
通过增加一个M开头的坐标序列来表示内环（洞）。
M表示将绘制的笔触移动到绝对坐标的位置。

      <svg viewBox="0 0 10 10" xmlns="http://www.w3.org/2000/svg"><pathd="M1 1 1 9 7 9 9 2 1 1 M3 5 6 5 6 6 5 6 3 5"fill="rgba(215, 13, 247, 0.4)"stroke="white"stroke-width="1"fill-rule="evenodd"/></svg>
