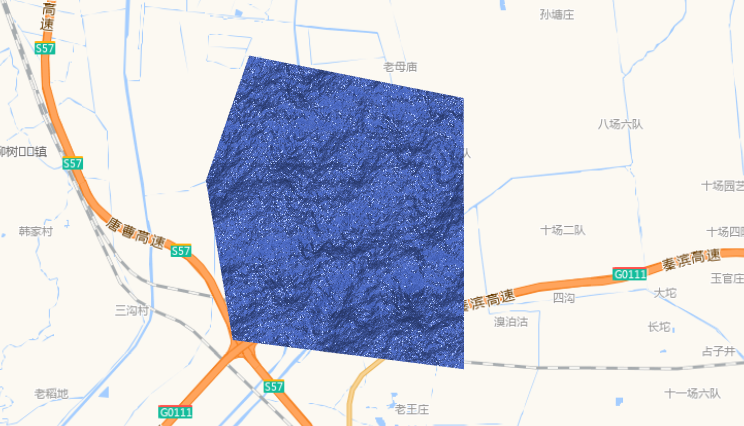

vue ＋ Cesium 实现 3D 地图水面效果详解

news 2025/7/18 6:00:07

一、引言

Cesium 是一个强大的开源 JavaScript 库，用于创建基于 Web 的 3D 地理信息系统 (GIS) 应用程序。它提供了丰富的 API，可以实现各种复杂的地理可视化效果，包括地形渲染、建筑物建模、矢量数据显示等。本文将详细介绍如何使用 Cesium 实现 3D 地图中的水面效果，包括水面材质的配置、动画效果的实现以及性能优化。

二、Cesium 基础与水面效果原理

2.1 Cesium 基础概念

Viewer：Cesium 的核心组件，负责管理整个地图视图和交互
Primitive：Cesium 中渲染的基本单位，用于组织和渲染几何图形
Geometry：定义几何形状，如点、线、面等
Appearance：定义几何图形的外观，包括材质和着色方式
Material：定义物体表面的视觉特性，如颜色、光泽等

2.2 水面效果原理

Cesium 中的水面效果主要通过以下技术实现：

使用PolygonGeometry创建水面区域
应用内置的 "Water" 材质模拟水面反射和折射
通过法线贴图和动画参数实现水面波浪效果
调整频率、振幅和速度参数控制波浪形态和流动效果

三、实现 3D 地图水面效果的代码解析

下面是实现 Cesium 3D 地图水面效果的核心代码：

<template><div id="cesiumContainer" style="width: 100%; height: 100vh"></div>
</template><script>
import initMap from '@/config/initMap.js';
import { mapConfig } from '@/config/mapConfig';
export default {data() {return {viewer: null,waterEntity: null,};},mounted() {// 初始化地图并设置初始视图this.viewer = initMap(mapConfig.gaode.url3, true);this.drawWater();this.viewer.scene.globe.depthTestAgainstTerrain = false;this.viewer.camera.setView({destination: Cesium.Cartesian3.fromDegrees(118.006, 39.7128, 150000),});},methods: {// 创建水面效果drawWater() {this.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: new Cesium.GeometryInstance({geometry: new Cesium.PolygonGeometry({polygonHierarchy: new Cesium.PolygonHierarchy(Cesium.Cartesian3.fromDegreesArray([// 定义水面多边形的顶点坐标117.18714141845703, 39.377288818359375,117.172721862792957, 39.345016479492188,117.18164825439453, 39.303817749023438,117.25855255126953, 39.2962646484375,117.25855255126953, 39.366302490234375,117.18714141845703, 39.377288818359375,])),vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,}),}),appearance: new Cesium.EllipsoidSurfaceAppearance({aboveGround: true,material: new Cesium.Material({fabric: {type: 'Water',uniforms: {normalMap: Cesium.buildModuleUrl('Assets/Textures/waterNormals.jpg'),frequency: 1000.0,animationSpeed: 0.01,amplitude: 10,},},}),}),show: true,}));},// 设置初始视角setInitialView() {const center = Cesium.Cartesian3.fromDegrees(116.39, 39.9, 1000);const heading = Cesium.Math.toRadians(1110);const pitch = Cesium.Math.toRadians(-20);this.viewer.camera.setView({destination: center,orientation: {heading: heading,pitch: pitch,roll: 0,},});},},beforeDestroy() {// 清理资源，防止内存泄漏if (this.waterEntity) {this.viewer.entities.remove(this.waterEntity);}if (this.viewer) {this.viewer.destroy();}},
};
</script><style lang="scss" scoped>
#cesiumContainer {width: 100%;height: 100vh;touch-action: none;
}
</style>

3.1 代码关键部分解析

3.1.1 初始化与地图设置

mounted() {// 初始化地图，使用高德地图3D服务this.viewer = initMap(mapConfig.gaode.url3, true);this.drawWater(); // 绘制水面// 设置地形深度测试，影响水面与地形的交互this.viewer.scene.globe.depthTestAgainstTerrain = false;// 设置初始相机位置和高度this.viewer.camera.setView({destination: Cesium.Cartesian3.fromDegrees(118.006, 39.7128, 150000),});
},

3.1.2 水面效果实现

drawWater() {this.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: new Cesium.GeometryInstance({geometry: new Cesium.PolygonGeometry({// 定义水面多边形区域polygonHierarchy: new Cesium.PolygonHierarchy(Cesium.Cartesian3.fromDegreesArray([...])),vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,}),}),appearance: new Cesium.EllipsoidSurfaceAppearance({aboveGround: true,material: new Cesium.Material({fabric: {type: 'Water', // 使用内置水面材质uniforms: {// 水面材质参数配置normalMap: Cesium.buildModuleUrl('Assets/Textures/waterNormals.jpg'),frequency: 1000.0, // 波浪频率animationSpeed: 0.01, // 波浪动画速度amplitude: 10, // 波浪振幅},},}),}),show: true,}));
},

3.1.3 资源清理

beforeDestroy() {// 组件销毁前清理Cesium资源if (this.waterEntity) {this.viewer.entities.remove(this.waterEntity);}if (this.viewer) {this.viewer.destroy(); // 释放查看器资源}
},

四、水面效果参数调优

Cesium 的水面效果通过多个参数控制，合理调整这些参数可以获得不同的水面效果：

4.1 主要参数说明

normalMap：法线贴图，控制水面的波浪形态
frequency：频率，控制波纹的紧密程度，值越大波纹越密集
animationSpeed：动画速度，控制水面流动的速度
amplitude：振幅，控制波浪的高度，值越大波浪越明显

4.2 参数调优建议

对于平静的湖泊，可以使用较低的 frequency (500-1000) 和 amplitude (5-10)
对于海洋效果，可以使用较高的 frequency (1500-2000) 和 amplitude (15-30)
animationSpeed 通常在 0.005-0.02 之间调整，过大的值会使水面看起来不自然

五、性能优化与注意事项

5.1 性能优化

复杂的水面效果会影响性能，特别是在移动设备上
可以通过降低 frequency 和 amplitude 值来提高性能
对于大面积水域，可以考虑将水域分割成多个较小的区域

5.2 注意事项

depthTestAgainstTerrain属性会影响水面与地形的交互，开启后可能导致水面在某些视角下不可见
确保在组件销毁时正确清理 Cesium 资源，避免内存泄漏
水面效果在不同的 Cesium 版本中可能有差异，建议查看对应版本的文档

六、总结

通过本文的介绍，我们了解了如何使用 Cesium 实现 3D 地图中的水面效果。主要步骤包括初始化地图、创建水面多边形、应用水面材质以及设置动画效果。通过调整材质参数，可以模拟不同类型的水体，从平静的湖泊到波涛汹涌的海洋。同时，我们也提到了性能优化和资源管理的重要性，这些都是开发高质量 Cesium 应用的关键因素。

希望本文对您理解和使用 Cesium 实现水面效果有所帮助，欢迎在评论区分享您的经验和问题。
