2025/4/24
- 电压源和电流源在电路中的表示符号是什么？
电压源：圆圈内“＋”、“－”。
电流源：圆圈内带箭头。
- 请列出电阻以及电容各自的字母表示精度
电阻：F(±1%)、G(±2%)、J(±5%)、K(±10%)、M(±20%)。
电容：C(±0.25 pF)、D(±0.5 pF)、F(±1%)、G(±2%)、J(±5%)、K(±10%)、M(±20%)、Z(+80%/−20%)。
- 如果某 CPU 有很多 IO 端口需要接上下拉电阻，电阻范围 1~10K 欧姆均可。以下规格的电阻，您会选择哪一种： 1K/1%、4.99K/1%、10K/1%、1K/5%、2.2K/5%、4.7K/5%、 8.2K/5%、10K/5%、3.9K/10%、5.6K/10%、4.7K/20%？说明 你选择该 电阻的理由。
• 选择：4.7K/5%
• 理由：
1. 阻值范围合适：题目要求电阻值在1~10K欧姆之间，4.7K位于此范围的中间，适用性较广。
2. 精度足够：上下拉电阻的主要作用是提供稳定的电平状态，对精度要求不高。5%的精度完全满足需求，而1%精度虽更高，但成本较高，不必要。
3. 常见性和采购便利：4.7K是一个非常常见的电阻值，市场上库存充足，采购方便，适合大批量使用。
4. 性价比高：相比1%精度的电阻（如1K/1%、4.99K/1%、10K/1%），5%精度的电阻价格更低；与10%或20%精度的电阻相比，5%精度在成本和性能间取得平衡。
5. 其他选项分析：
• 1K/5%：阻值偏小，可能导致功耗略高。
• 10K/5%：阻值偏大，可能减弱上下拉效果。
• 4.7K/20%：精度过低，可能影响一致性。
• 4.99K/1%：精度过高，成本不划算。
综上，**4.7K/5%**是阻值、精度、成本和实用性的最佳选择。
- 去耦电容和旁路电容的作用是什么？
去耦电容：
去耦电容通常连接在电源和地之间，用于稳定电源电压，减少电源噪声对电路的影响。它能吸收电源线上的瞬态电流，防止电压波动干扰其他电路模块。
旁路电容：
旁路电容通常连接在信号线和地之间，用于去除信号线上的高频噪声。它为高频信号提供低阻抗路径，避免噪声干扰其他部分。
-

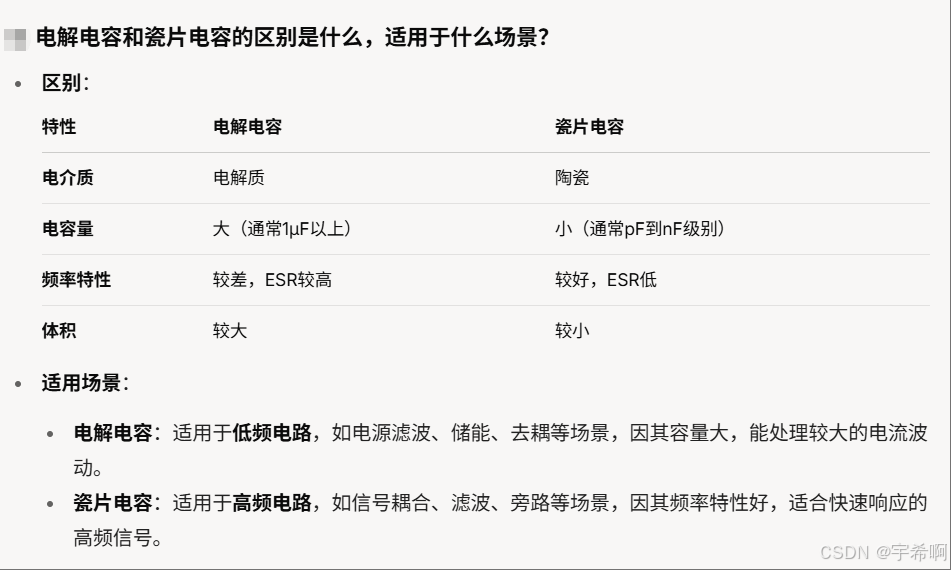

电解电容和瓷片电容的区别是什么，适用于什么场景？
-
列出国内外的阻容知名品牌
国内品牌：
风华高科（Fenghua Advanced Technology）
宇阳科技（Yuyang Technology）
华新科技（Walsin Technology）
潮州三环（Chaozhou Three-Circle）
国外品牌：
村田（Murata）
TDK
AVX
KEMET
Vishay
Panasonic
Samsung Electro-Mechanics

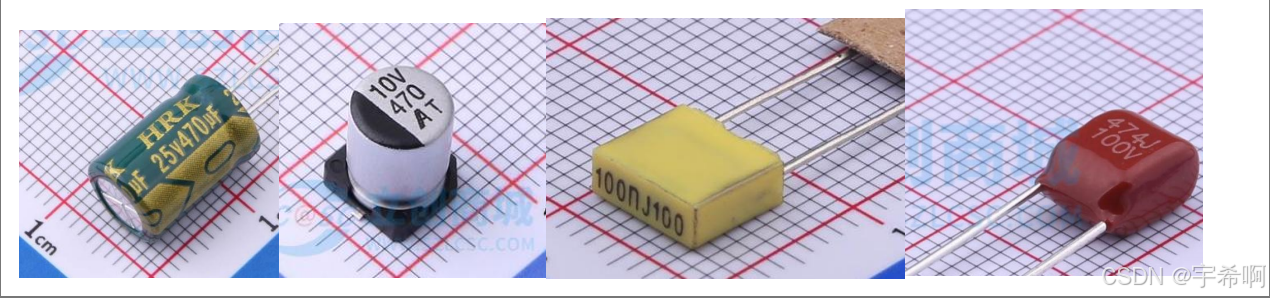

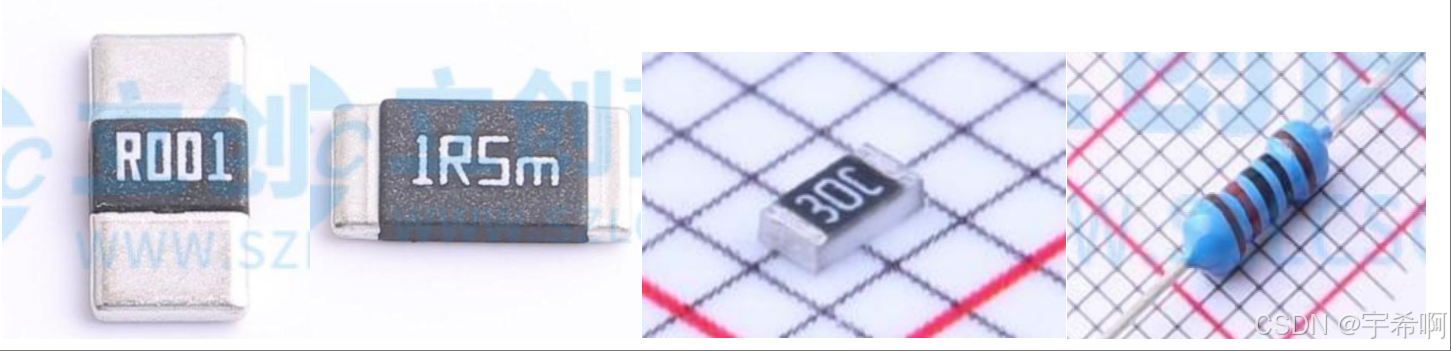

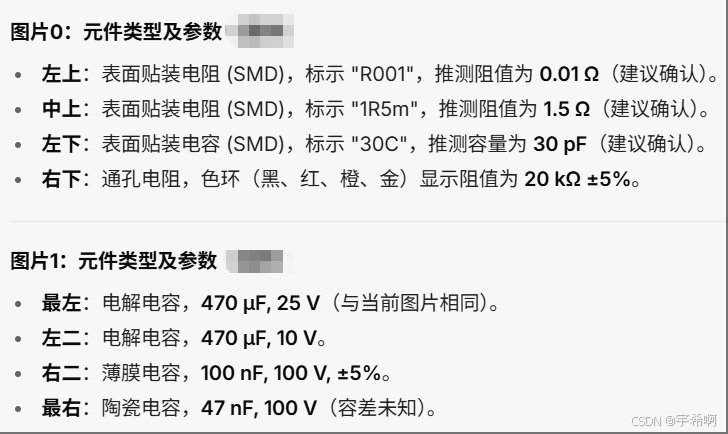

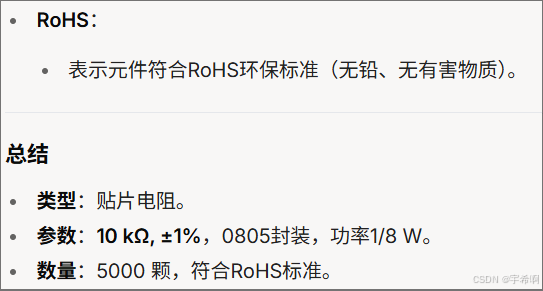

7、写出以下图片中的阻容类型以及具体的参数。

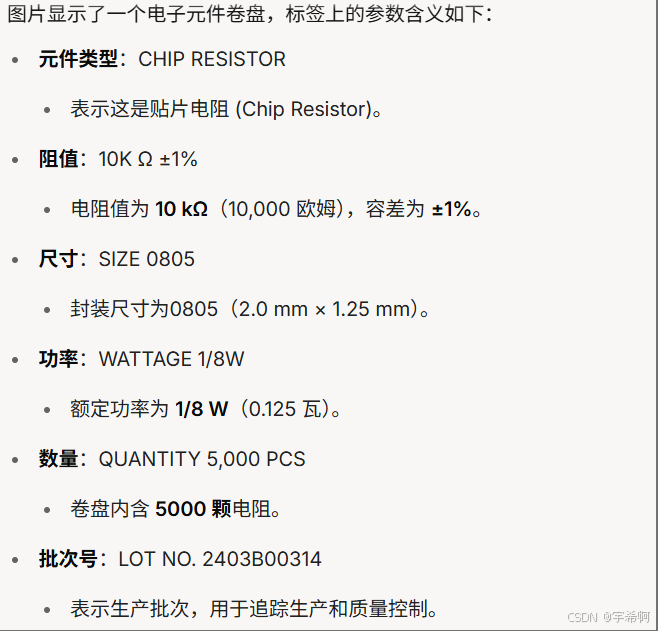

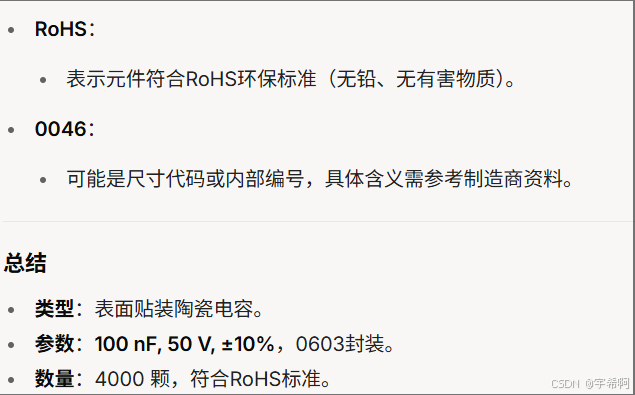

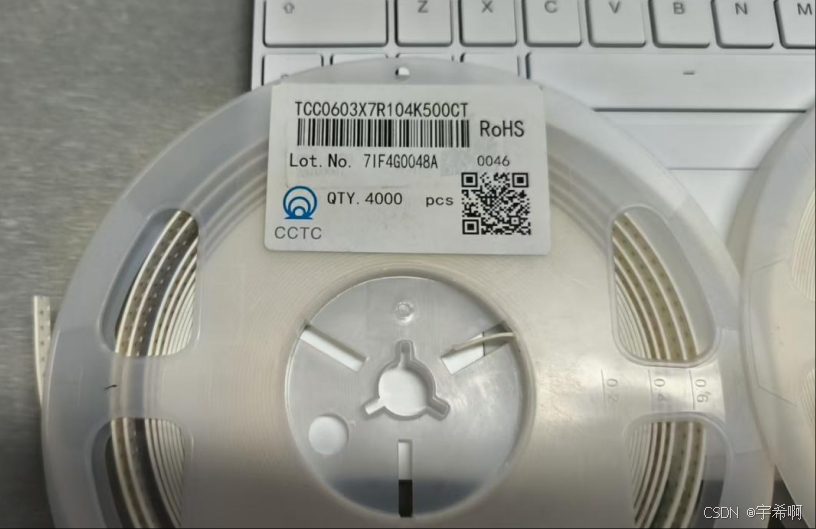

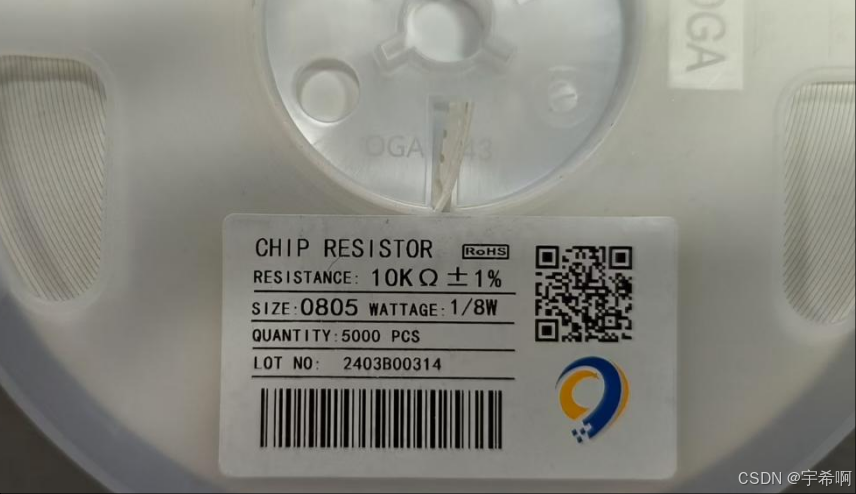

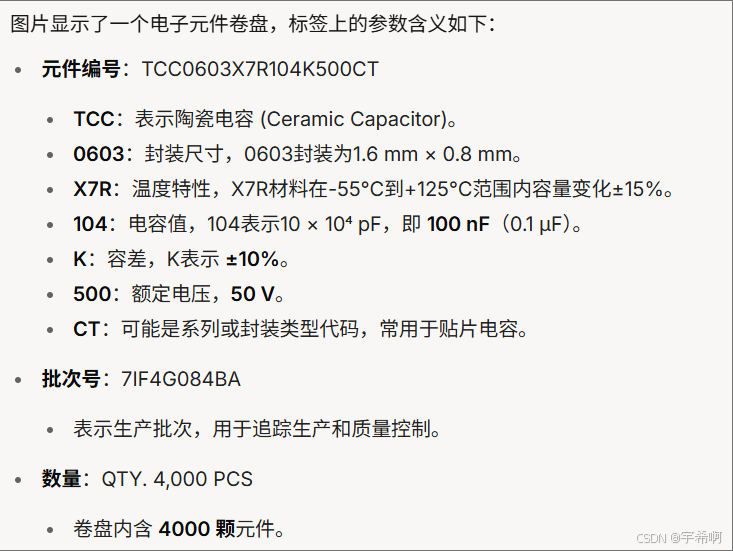

8、简述盘料上面的参数含义
