解惑１、为何大容量电容滤低频，小容量电容滤高频

一、电容的种类：

链接：

二、疑惑

理论推算：

1）Zc=1/wc，那么大容量和小容量的电容，不应该都是 越高频越阻抗低，越容易通过？

2）大容量，积蓄电荷速度慢，所以通低频，适配电荷积蓄时间；

        小容量，继续电荷速度快，所以通高频，适配电荷积蓄时间；

结论：上面的结论相互形成悖论，无法解释

实际现象：

大容量10uF左右，通低频；小容量0.1uF，通高频，如果eDP耦合，也是使用0.1uF耦合通过

 三、破解1 -电容的等效电路

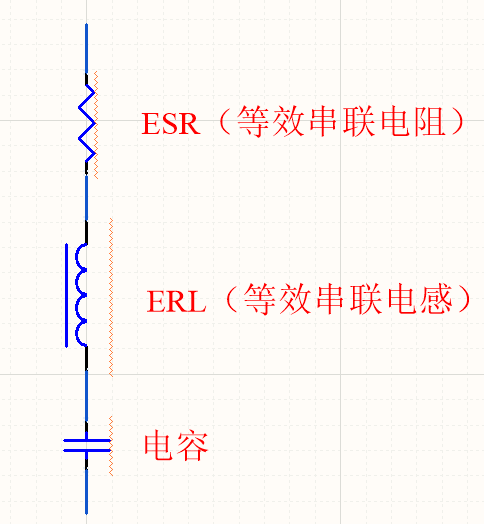

电容可以等效为一个电容+一个电感+一个电阻组成，

这条路上的等效阻值Ｚc＝ESR+jwERL+1/(jwc)

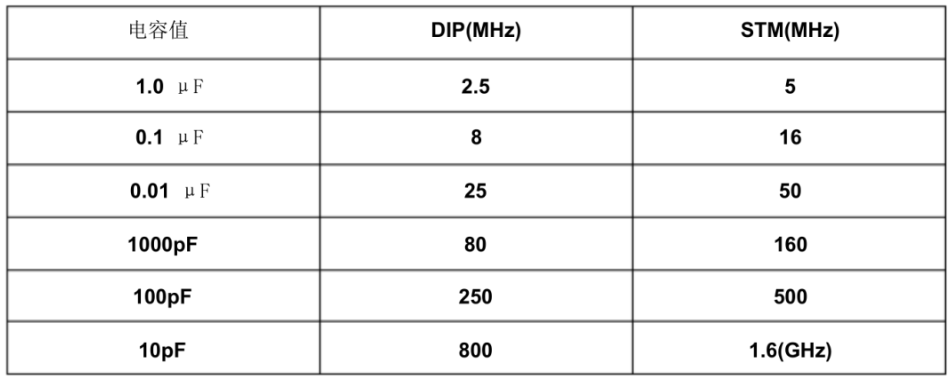

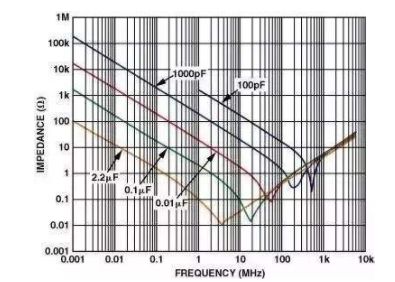

理想的电容应该是纯电容，但是实际的电容是RLC串接电路，会形成RLC谐振电路，谐振频率Fsr就是曲线转折关键点；

1）电容越小，谐振频率越高，通过的信号频点越高

2）电容越大，谐振频率越低，通过的信号频点越低

3）越过谐振点，阻抗很低，也可通过信号啊？不好意思，越过谐振点就呈现感性，不再是容性了

结论：大电容虑低频,小电容虑高频,根本的原因在于Fsr(自谐振频率)值不同

四、滤波电容的大小的选取

同为滤波作用，

1）铝电解电容容量比较大，主要用于虑除低频干扰。容量大约为1mA电流对应2～3μf，如过要求高的时候可以1mA对应5～6μf；

2）无极性电容用于虑除高频信号。单独使用，大部分是去耦，有时可以与电解电容并联使用

可靠的做法：将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.

可以查一下相关厂商的电容资料或者参考厂商提供的资料库软件，根据具体的需要选择。

五、电容容量变化

瓷片电容的滤波效果跟电容的封装大小是没有关系的。不过电容的外壳尺寸越小，由直流偏置引起的电容量降量百分比就越大。若外壳尺寸一定，则直流偏置电压越大，电容量降量百分比也越大。系统设计人员为节省空间用0603电容代替0805电容时，必须相当谨慎。

信号频率越高则衰减越大，电容把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。
