RK3576 Android14 DMIC调制

news 2025/6/14 6:24:30

一、背景

近期项目中有个DMIC调试的需求，搁置了较长时间，现今着手调试，遂作记录。

二、开发环境

OS：Android14

Platform：RK3576

Linux Version：6.1.99

SDK Version：android-14.0-mid-rkr6

三、开发资料

DIMC选取：LMD2718T261-OA1

硬件实物以及封装可在立创商城中查看

LMD2718T261-OA1中文资料_最新报价_数据手册下载_LinkMems(聆麦声学)-MEMS麦克风-立创商城

首先我们先了解一下什么是数字麦（DMIC）。传统上两类常见的麦克风分为模拟麦（AMIC）和数字麦（DMIC）。根据信号处理方式和工作原理，将声波转换为模拟电信号（电压变化）为模拟麦，这个需要外接ADC才能被数字设备处理；而直接将声波转换为数字信号的则是数字麦，其通过内置ADC模数转换芯片来实现功能。当然，除了这两类，麦克风还有各种各样的类型，诸如光学麦克风、铝带麦克风、碳粒麦克风等等，有兴趣者可以了解一下。本次使用的LMD2718T261-OA1则是DMIC类。

LMD2718T MEMS麦克风采用集成化专用前置放大ASIC芯片设计，通过电容式音频传感器实现高灵敏度、高信噪比（SNR）的信号输出。该产品采用表面贴装（SMT）封装，支持高温回流焊工艺，并输出单比特PDM（脉冲密度调制）格式数字信号。

详细的内容，可以在网上找到其对应的数据手册：

LMD2718T261-OA1 -PDF数据手册-参考资料-立创商城

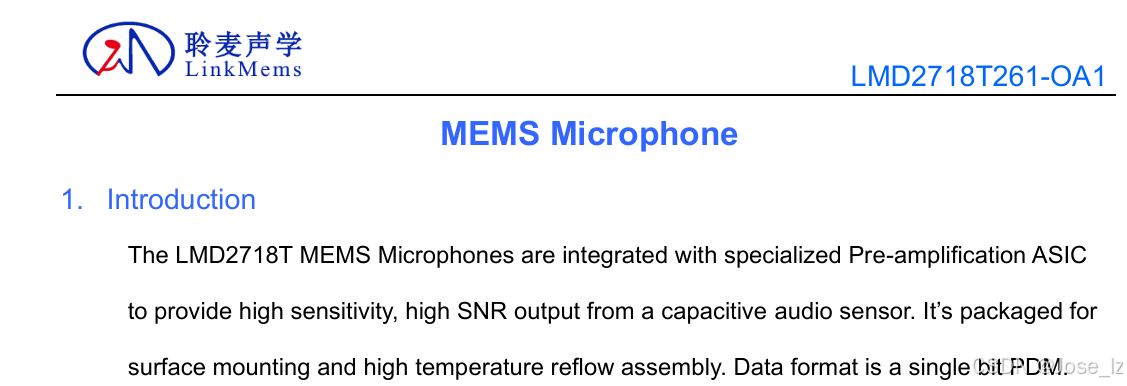

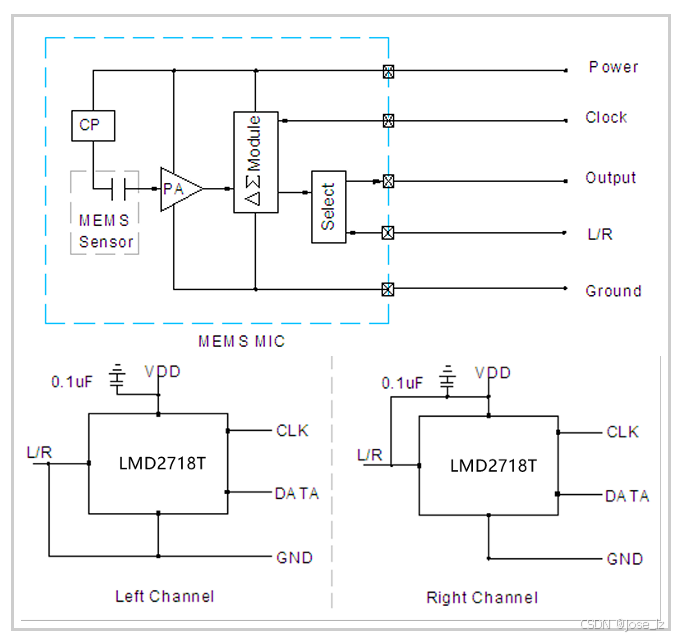

在数据手册中查找，可以看到该芯片硬件连接简单原理如下图所示：

鉴于保密原则，这里不展示具体实际的硬件原理图。其中我们实际接到RK主板CPU上的两路引脚为CLK和DATA引脚，直连主板PDM接口。可见，这是以纯PDM麦的方式来做适配，在逻辑上可以较为简化一些。

四、软件调试

既然是作为纯PDM麦来调试，那配置上则可以则能简化不少的步骤。在下的配置如下所示：

pdmics: dummy-codec {status = "okay";compatible = "rockchip,dummy-codec";#sound-dai-cells = <0>;};pdm_mic_array: pdm-mic-array {status = "okay";compatible = "simple-audio-card";simple-audio-card,name = "rockchip,pdm-mic-array";simple-audio-card,cpu {sound-dai = <&pdm1>;};simple-audio-card,codec {sound-dai = <&pdmics>;};};&pdm1 {status = "okay";rockchip,path-map = <1 0 2 3>;pinctrl-names = "default";pinctrl-0 = <&pdm1m1_sdi1&pdm1m1_clk0>;};

由于采用纯PDM麦，不经过解码芯片而是直连主板CPU，那么我们直接使用RK自带的PCM编解码，声卡上使用默认声卡即可。而芯片的DATA和CLK引脚则是连到接到主板的pdm1m1_sdi1和
pdm1m1_clk0，记得在pdm1节点中使能。

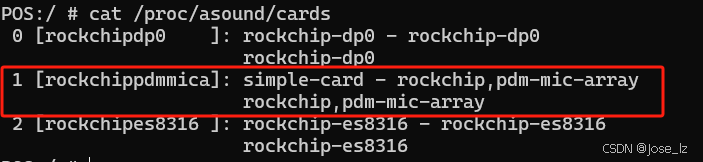

之后，编译代码并烧录镜像，发现PDM声卡已经配置出来了：

使用tinycap工具来录音，如下

tinycap /sdcard/rec.wav -D 1 -d 0 -c 2 -r 44100 -b 16 -p 1024 -n 3

各参数说明如下：

# -D 声卡序号/声卡名
# -d 设备名
# -c 声道数量，一般为偶数
# -r 采样率
# -b 位深
# -p 周期
# -n 跳过周期数
# -T 录音时间，单位秒；缺省后时间无限延长

录音期间，通过Ctrl+C来结束

音频文件保存之后，使用tinyplay工具播放：

tinyplay /sdcard/rec.wav -D 1 -d 0 -p 1024

当然，简单点的话也可以直接使用系统自带的录音机来试试看，正常配置成功的话使用是没有问题的。

此时发现一个问题，录出来的音频文件播放没有声音，改用8声道来录制，也没有。

通过与原厂沟通后，需合入如下补丁，把pdm的音量设置加上：

diff --git a/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.c b/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.c
--- a/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.c
+++ b/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.c
@@ -821,6 +821,14 @@ static int rockchip_pdm_v2_probe(struct platform_device *pdev)*/pdm->version = (pdm->version >> 16) & 0xffff;+       if (pdm->version == RK3506_PDM) {
+               regmap_update_bits(pdm->regmap, PDM_V2_GAIN_CTRL,
+                       PDM_V2_GAIN_CTRL_MSK, PDM_V2_GAIN_CTRL_0DB);
+       } else if (pdm->version == RK3576_PDM) {
+               regmap_update_bits(pdm->regmap, PDM_V2_FILTER_CTRL,
+                       PDM_V2_GAIN_MSK,PDM_V2_GAIN_0DB);
+       }
+ret = rockchip_pdm_v2_path_parse(pdm, node);if (ret != 0 && ret != -ENOENT)goto err_hclk;
diff --git a/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.h b/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.h
index 86bf17918e1..c2def866da2 100644
--- a/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.h
+++ b/kernel-6.1/sound/soc/rockchip/rockchip_pdm_v2.h
@@ -150,5 +150,6 @@#define PDM_V2_GAIN_CTRL_SHIFT         1#define PDM_V2_GAIN_CTRL_MIN           0#define PDM_V2_GAIN_CTRL_MAX           0x7f
+#define PDM_V2_GAIN_CTRL_0DB (175 << 0)#endif

之后我们重新编译验证，发现DMIC的录音功能可以正常使用了。

至此，基本完成了这个DMIC的调试，后续有何问题，则继续补充。
