NB-IoT-下行同步、广播信道和信号

这一篇主要讲解以下NPSS/NSSS/NPBCH信号的具体细节。还是依然先分析时频资源，再分析具体信号细节。

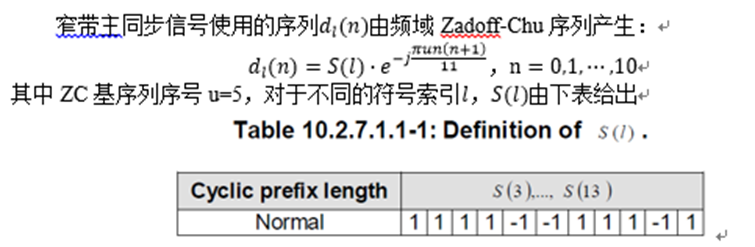

1、NPSS信道和信号

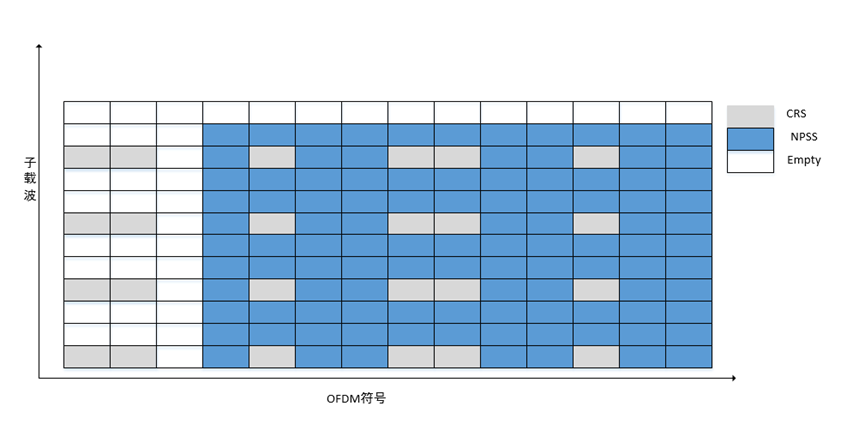

NPSS信号总是在每个无线帧的子帧5上。使用符号为3~13个OFDM符号，子载波使用0~10号（11个子载波）。如果部署为inband，频域上要排除LTE的CRS信号，inband的时频资源排布如下：

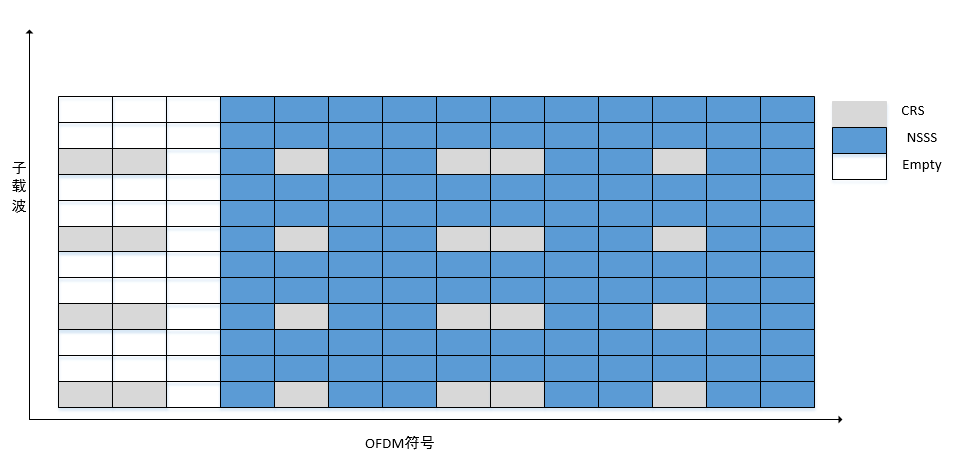

2、NSSS信道和信号

NSSS序列通过频域ZC序列产生，其中基序列标号u由PCI决定：

其中为窄带物理小区ID，ZC序列可以表示如下：

其中

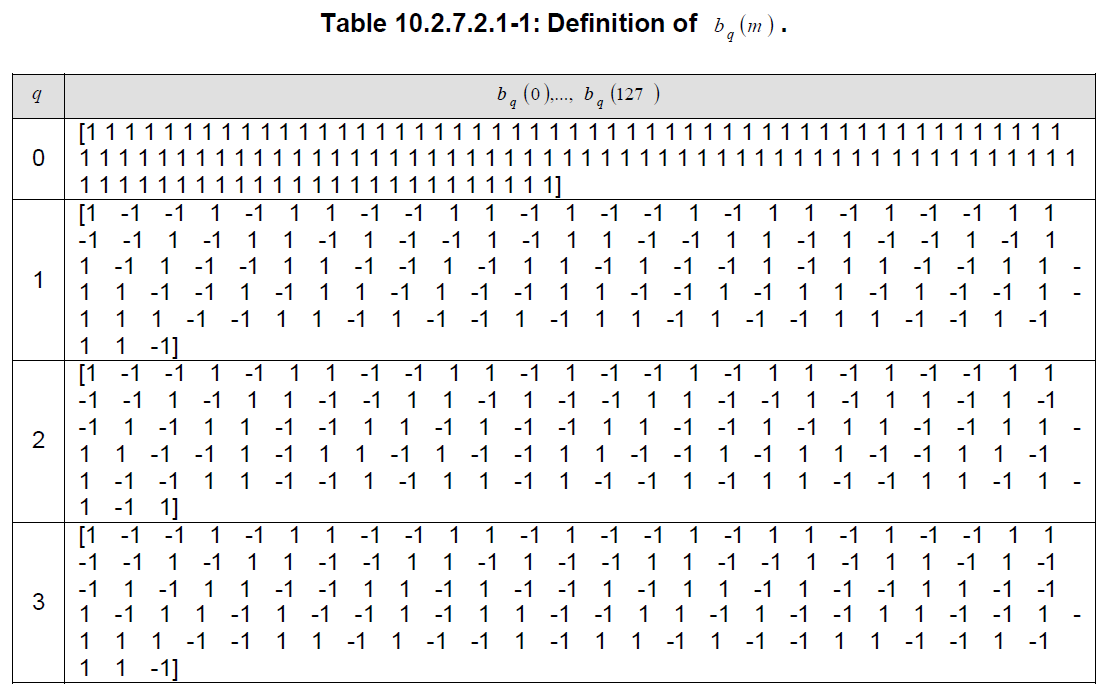

其中二元序列由下表给出。帧号nf种的循环相移由下式给出：

3、NPBCH信道和信号

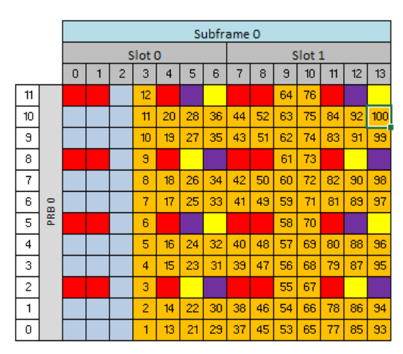

NPBCH占用每个无线帧的子帧0除前三个符号不能使用之外。每个PBCH数据在8个连续的无线帧中重复8次。inband部署中需要考虑抠除LTE4个端口的CRS和NB-IoT的NRS，因此时频资源如下：

NPBCH的信号处理流程与LTE的PBCH信号处理流程一致，如下。

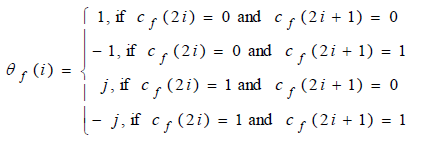

与LTE不同的是，NPBC初始为34比特，经过信道编码后为1600比特，QPSK调制后为800个IQ符号，将被分8个相同大小的块，每个子块重复8次，每块使用上述一个子帧的时频资源。因此需要在64个连续无线帧的子帧0上发送。每个子块出来的100个IQ数据需要做相位旋转。相位旋转的方式如下图：

其中C为伪随机序列，由帧号初始化，初始化方法为：
