[网络实验] Cisco Packet Tracer | 通信子网的拓扑设计

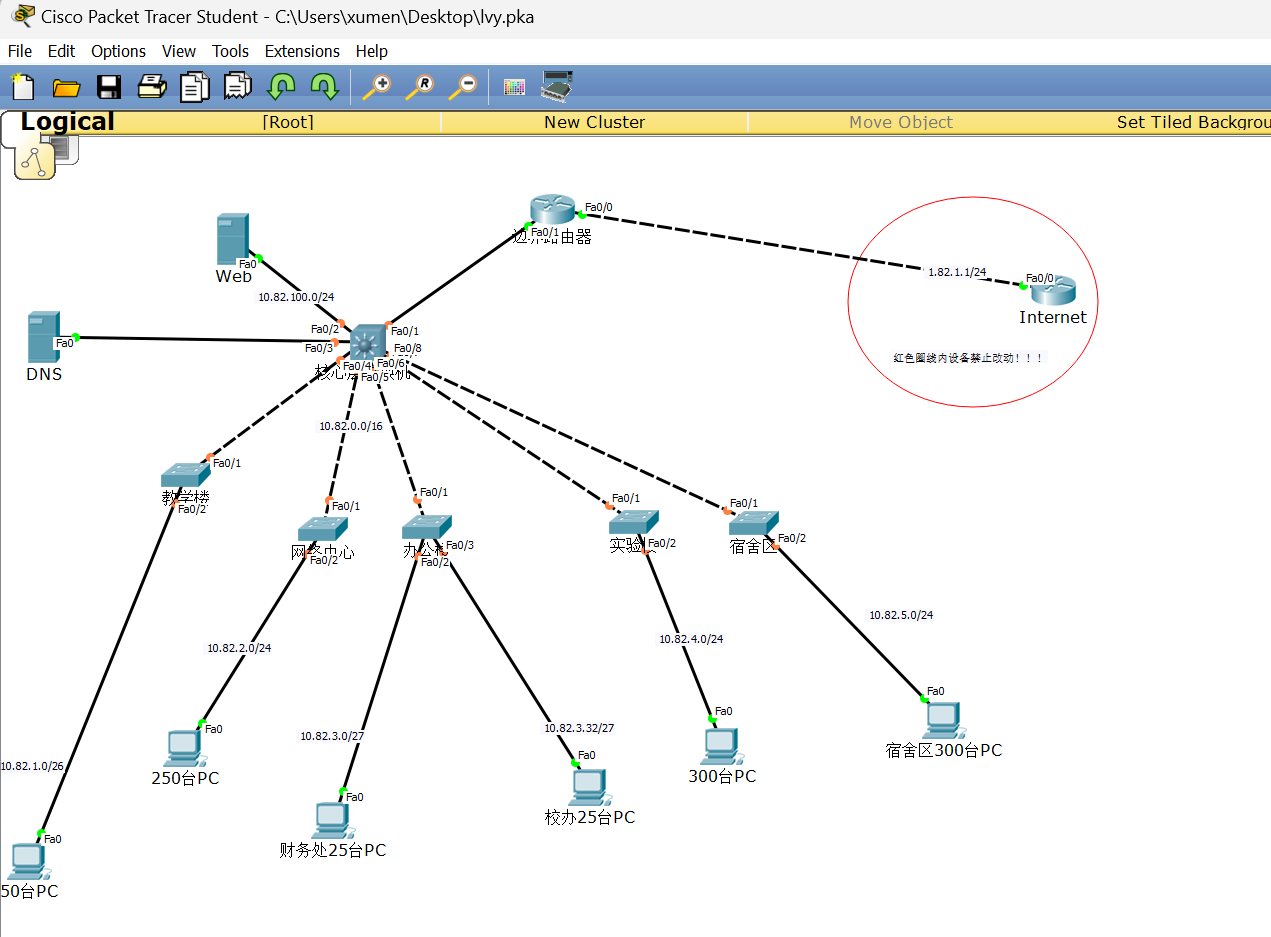

搭建效果图:


🌟 什么是Cisco Packet Tracer?

Cisco Packet Tracer 是一个由 Cisco 公司开发的模拟软件。它可以帮助你学习和理解计算机网络的概念和技术。无论你是学生、教师还是对网络技术感兴趣的初学者,Packet Tracer 都能为你提供一个虚拟环境,在这里你可以:

  • 设计和模拟各种网络拓扑结构。
  • 测试和实验不同的网络配置,而不需要真实的硬件设备。
  • 学习网络协议的工作原理,如TCP/IP、路由协议等。

📚 主要功能

  1. 创建网络拓扑
    • 你可以像搭积木一样,把路由器、交换机、电脑、服务器等网络设备拖放到工作区,然后用线缆连接它们,搭建出一个完整的网络系统。
  1. 模拟数据传输
    • 在搭建好网络后,你可以通过发送数据包(比如从一台电脑ping另一台电脑),观察数据是如何在网络中传输的。这有助于理解网络协议的工作机制。
  1. 故障排除
    • 有时候网络会出问题,Packet Tracer 提供了工具帮助你排查错误,比如查看设备的状态信息、检查IP地址配置等。
  1. 学习与教学
    • 对于教育工作者来说,Packet Tracer 还提供了创建实验练习的功能,可以让学生在虚拟环境中动手实践网络知识。

🖥️ 界面简介

当你打开 Packet Tracer 时,你会看到一个图形化的界面,主要分为以下几个部分:

  • 设备库:在这里你可以找到所有可用的网络设备模型,包括路由器、交换机、无线设备、终端设备等。
  • 工作区:这是你的“实验室”,你可以在这里构建自己的网络拓扑。
  • 物理视图和逻辑视图切换:物理视图展示的是实际设备的样子,而逻辑视图则更关注网络连接关系。
  • 仿真模式:在这个模式下,你可以运行模拟,观察数据包如何在网络中流动。

🎮 实际操作示例

假设你想学习如何设置家庭网络,你可以这样做:

  1. 打开 Packet Tracer,从设备库中选择一台路由器、一台交换机和两台PC。
  2. 将这些设备拖到工作区,并使用直通电缆将它们连接起来(通常是路由器连到交换机,交换机再连到每台PC)。
  3. 给每台PC配置IP地址,确保它们位于同一子网内。
  4. 使用命令行或图形界面工具测试网络连通性,比如从一台PC ping另一台PC。
  5. 观察数据包的路径,了解网络层的工作原理。

📝 总结一下

  • Cisco Packet Tracer 是一个非常有用的网络模拟软件。
  • 它允许你在不使用真实硬件的情况下,设计、配置和测试复杂的网络拓扑。
  • 特别适合那些想要学习计算机网络基础知识的人,无论是学生还是自学爱好者。

实验

实验目的:完成通信子网的拓扑设计;针对特定拓扑设计完成IP设计、配置、测试等操作;灵活运用不同的交换技术与路由技术;

实验内容:

现要求使用模拟软件Packet Tracer 6.2打开指定的.pka文档,并完成网络拓扑图的设计、IP地址的规划以及所有设备的配置工作。若拓扑图中的设备不够用,请自行添加,其它网络功能亦可自行增加,但红色框线内的已有设备不得删除与改动!

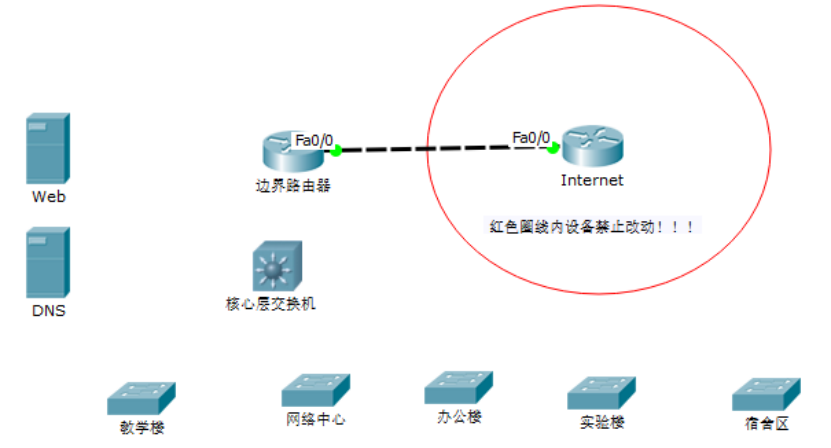

某校园网络现有拓扑如下图所示,其中Internet路由器已经配置完毕,其f0/0端口IP为1.1.1.1/24;该学校申请的外部合法IP地址范围为1.1.1.128-254,内部DNS、Web服务器的网络ID为10.X.100.0/24,其它计算机全部使用私有IP地址10.X.0.0/16,其中X数值根据FTP中实验文件夹中各班级图片信息设置。

校园网络基本的需求情况如下:

  • 1、教学楼有50台PC、网络中心有250台PC、办公楼有50台PC、实验楼有300台PC、宿舍区有300台PC;
  • 2、办公楼中有两个科室(财务处与校办)需要划分为两个不同的VLAN,并实现相互访问;

考核及评分目标:

一、网络拓扑图设计与连接

  • 完成网络拓扑图的设计,网络拓扑图中的设备连接正确,且连接具有一定的合理性与可行性,相关线缆的使用无常识性错误,端口的连接编号具有一定的规律性。
  • 网络拓扑图中,完全实现了校园网络基本需求中的第1点、且标注信息全面;设备端口的连接没有杂乱无规律或错误;规划的网络终端设备不少于应有数量;拓扑图中每个网段均标注有网络ID等信息。

二、IP地址规划及标注

  • 要求根据自己设计的需求,合理分配网络中各部门的IP地址参数。IP地址规划满足设计要求且标注信息全面。

三、设备功能及应用配置

  • 要求在网络设计中完成以下功能或应用的配置:

1、完成所有路由器、三层交换机、计算机的IP地址参数配置;

2、完成所有三层设备的路由配置(静态或动态均可),实现内外网互连互通;

3、完成VLAN应用,并实现VLAN的互访;

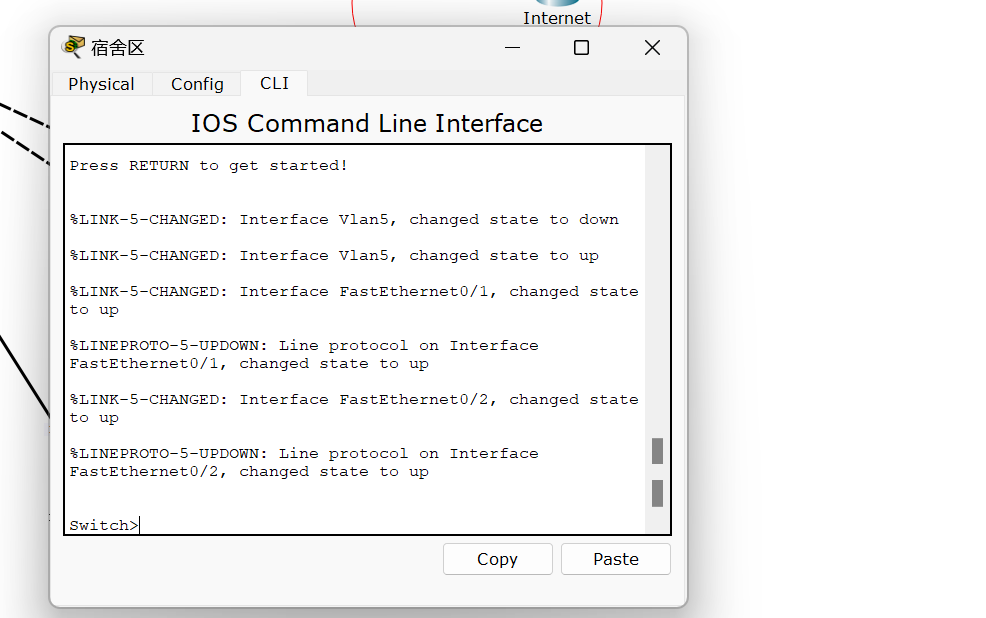

设置对应的 ip 即可,对于 vlan 的配置命令:

进入 cli 下

输入

enable
configure terminal
interface vlan 数字
ip address 10.X.对应数字.1 255.255.255.0
