画图使用说明书

画图使用说明书

地址：http://192.168.1.150:19012/#/subApp/graphFile
账号1 密码1
项目地址：http://ip:19003/#/subApp/graphFile
默认：账号admin 密码 admin
第一会进入登录界面，登录后会跳转到主页，需要重新复制地址到浏览器中，再进一次

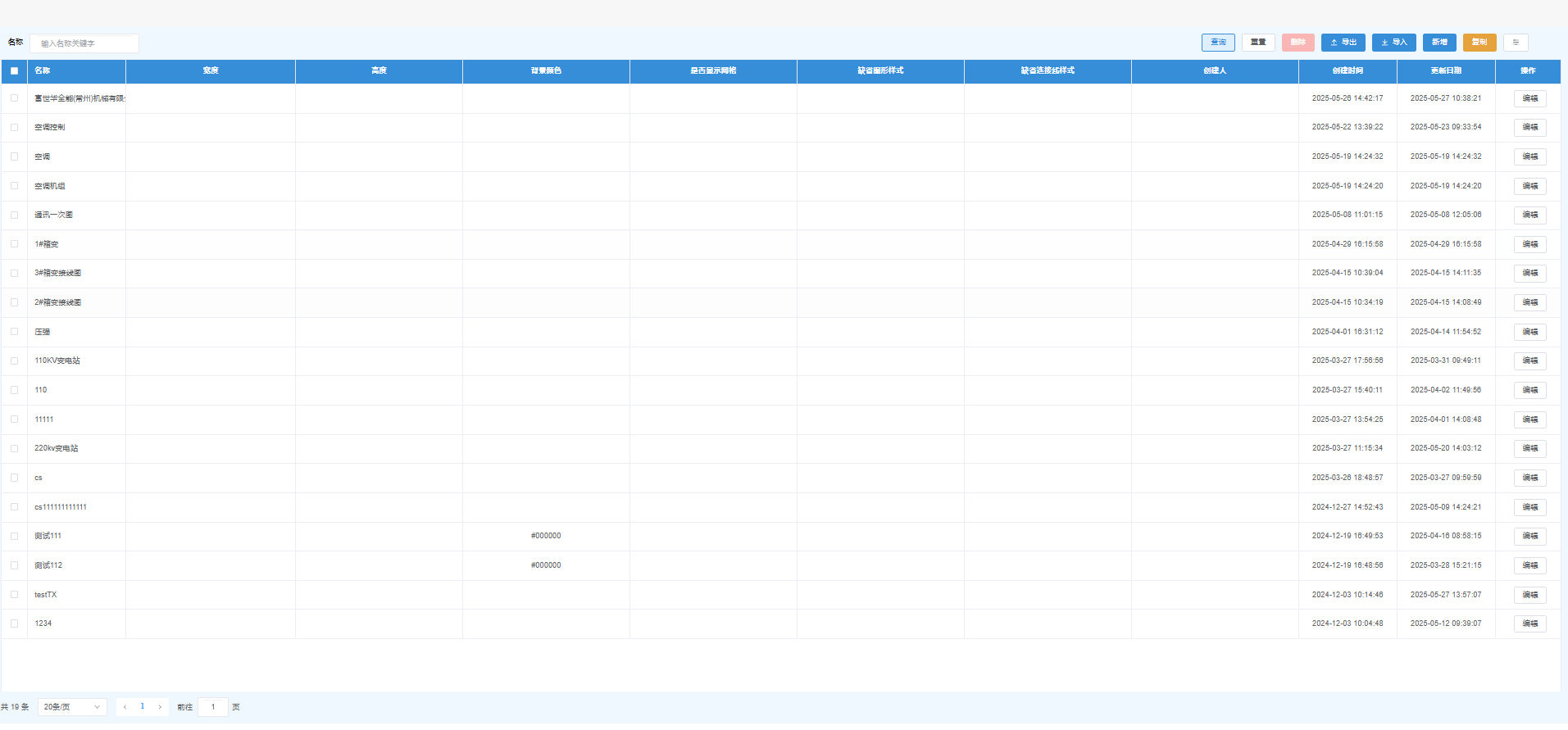

1.图形文件

1.1.按钮说明

1.导出：选择需要导出的图形文件，然后导出生成一个可在其他项目导入的图形文件(json文件)。
2.导入：将导出的图形文件(json文件)导入到当前项目。
(1)图符丢失问题：相关图符未导入，导入方式看图符导入

3.新增：进入图形绘画界面开始绘画。
4.复制：选择一个图形文件进行复制。
提示：150环境的导出导入图形文件 会自动将图形所用到的图符也导入

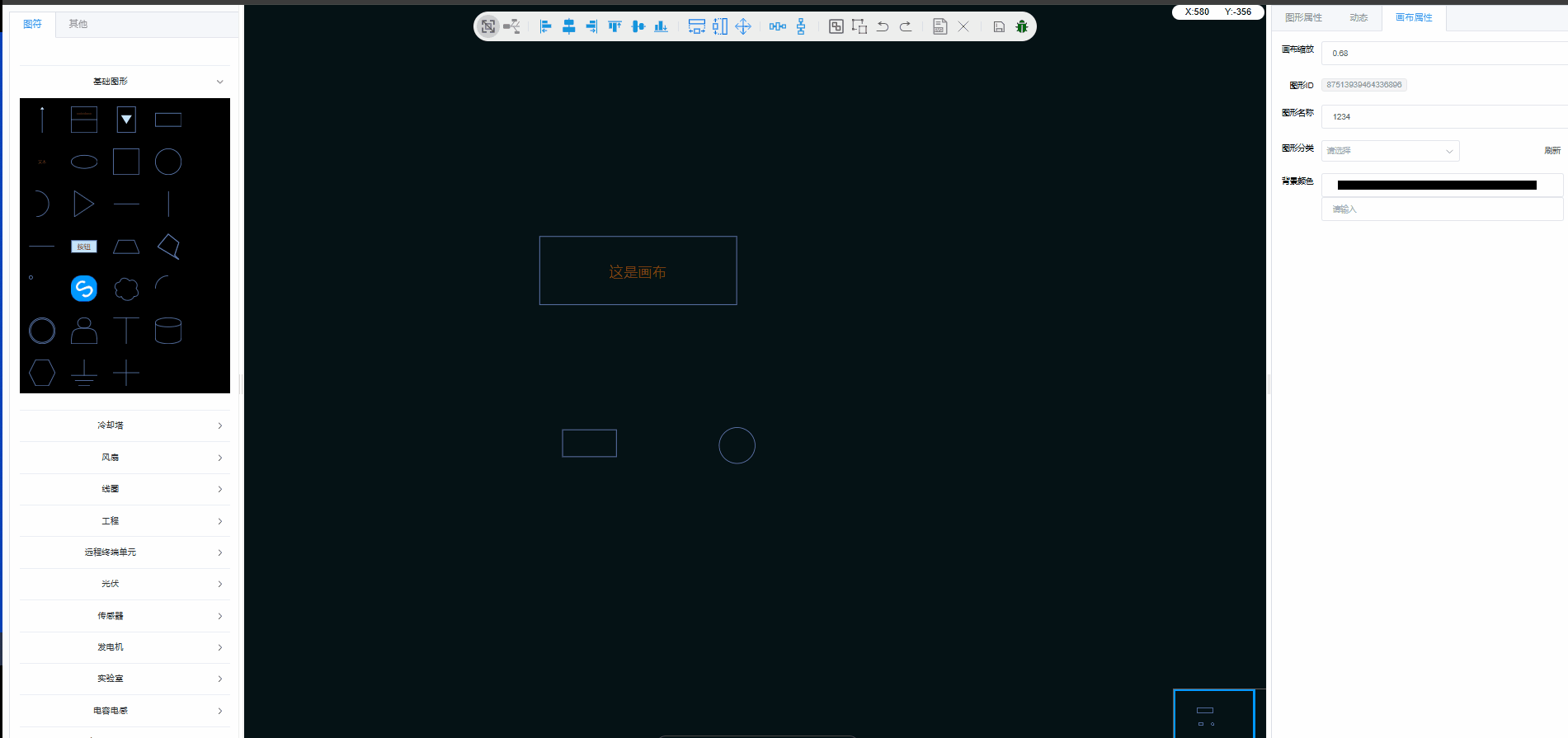

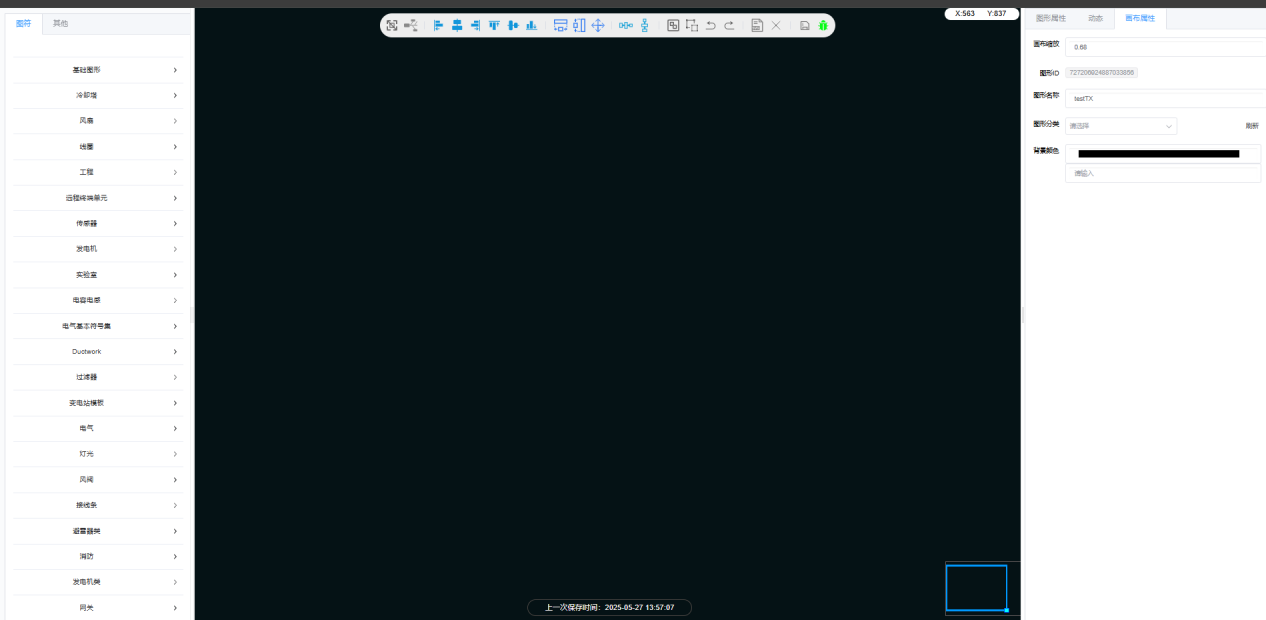

1.2.图形界面

左侧：图符
中间：画图面板
右侧：图形属性

2.图符

2.1.功能说明

组成图形的必要元素，图形文件由图符绘制。
基础图形：系统默认图符

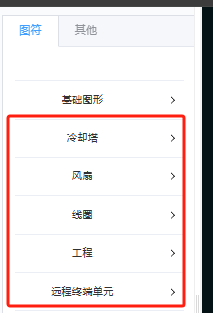

其他图符：所需的图符可以从150导出 导入

2.2.操作说明

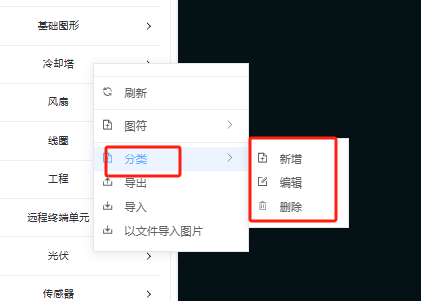

2.2.1.图符-分类

可新增、修改、删除分类
注意：分类下存在图符就不能删除当前分类，必须清空分类下的所有图符才能删除分类

2.2.2.图符

删除：非必要不要执行删除操作

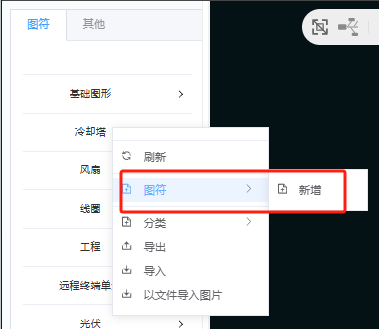

2.2.2.1.新增图符

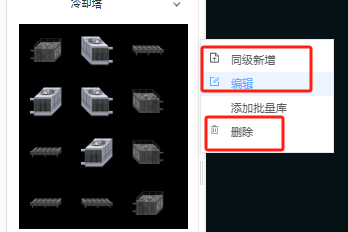

2.2.2.2.同级新增、修改、删除

注意：删除图符前，确保图符没有被图形文件和其他图符使用，否则不允许删除

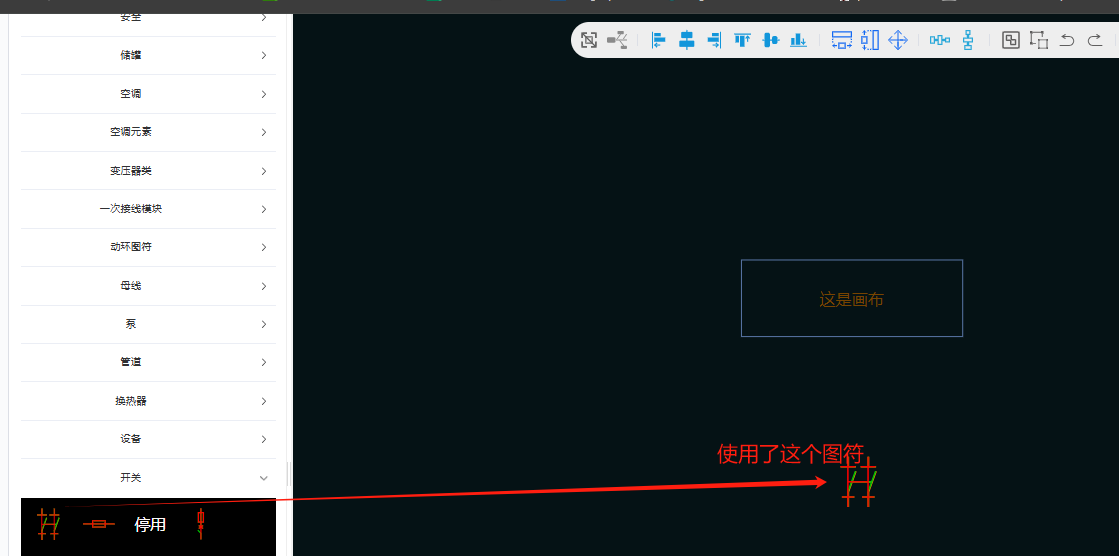

图形文件使用图符时删除图符的情况：

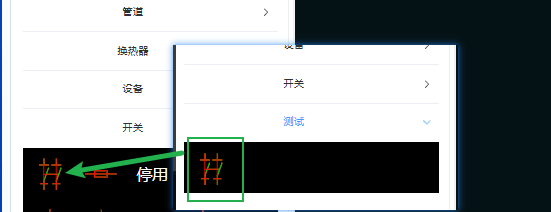

图符被其他图符引用时删除：

测试分类使用了开关分类的图符，删除开关分类的这个图符时就不允许删除

2.2.2.3.导出导入

从当前环境导出图符，然后在其他环境导入图符

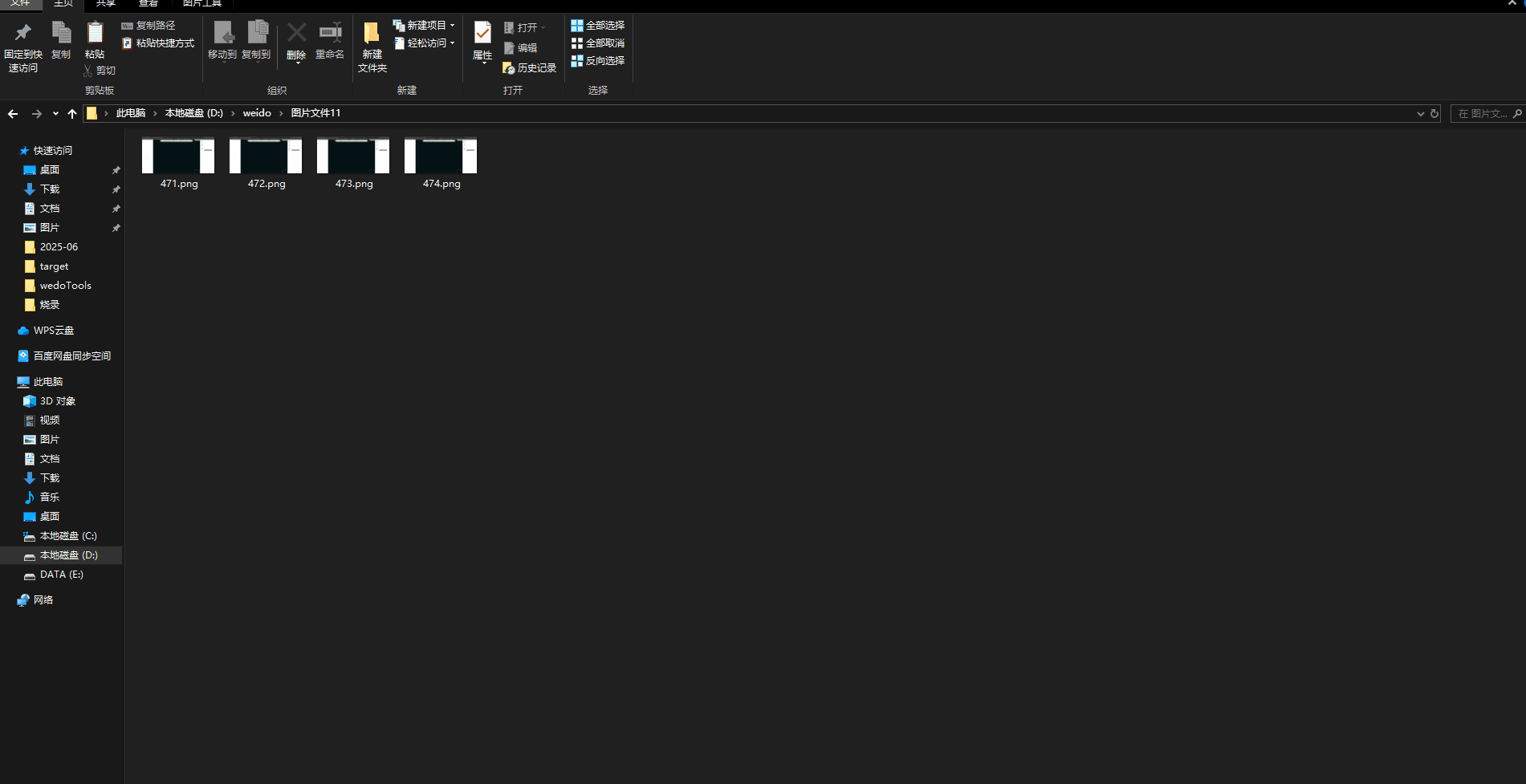

2.2.2.4.以文件导入图片

批量导入图片作为图符

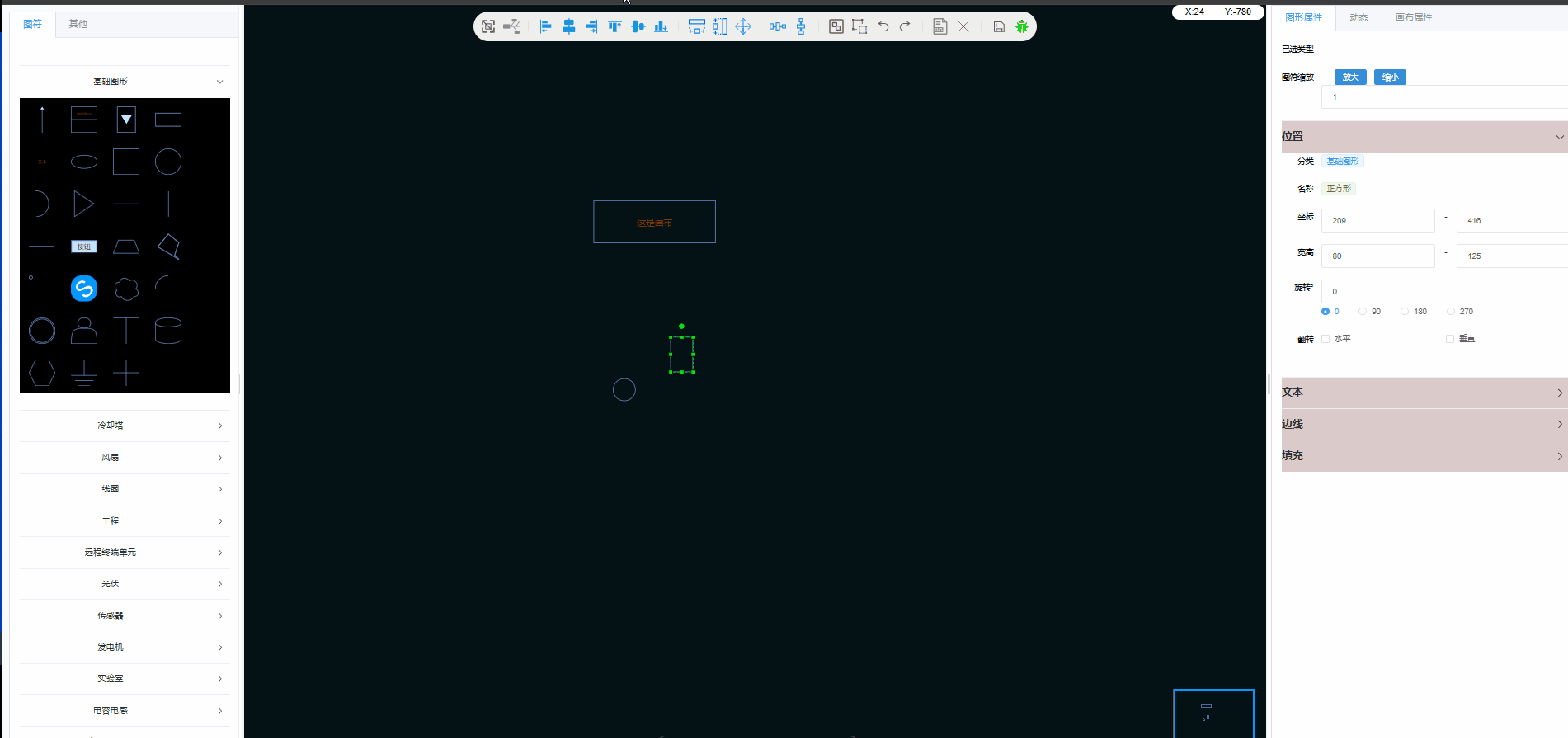

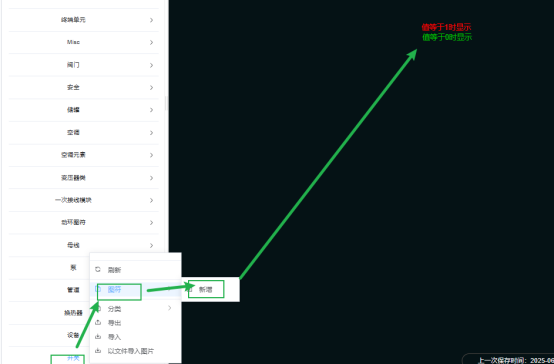

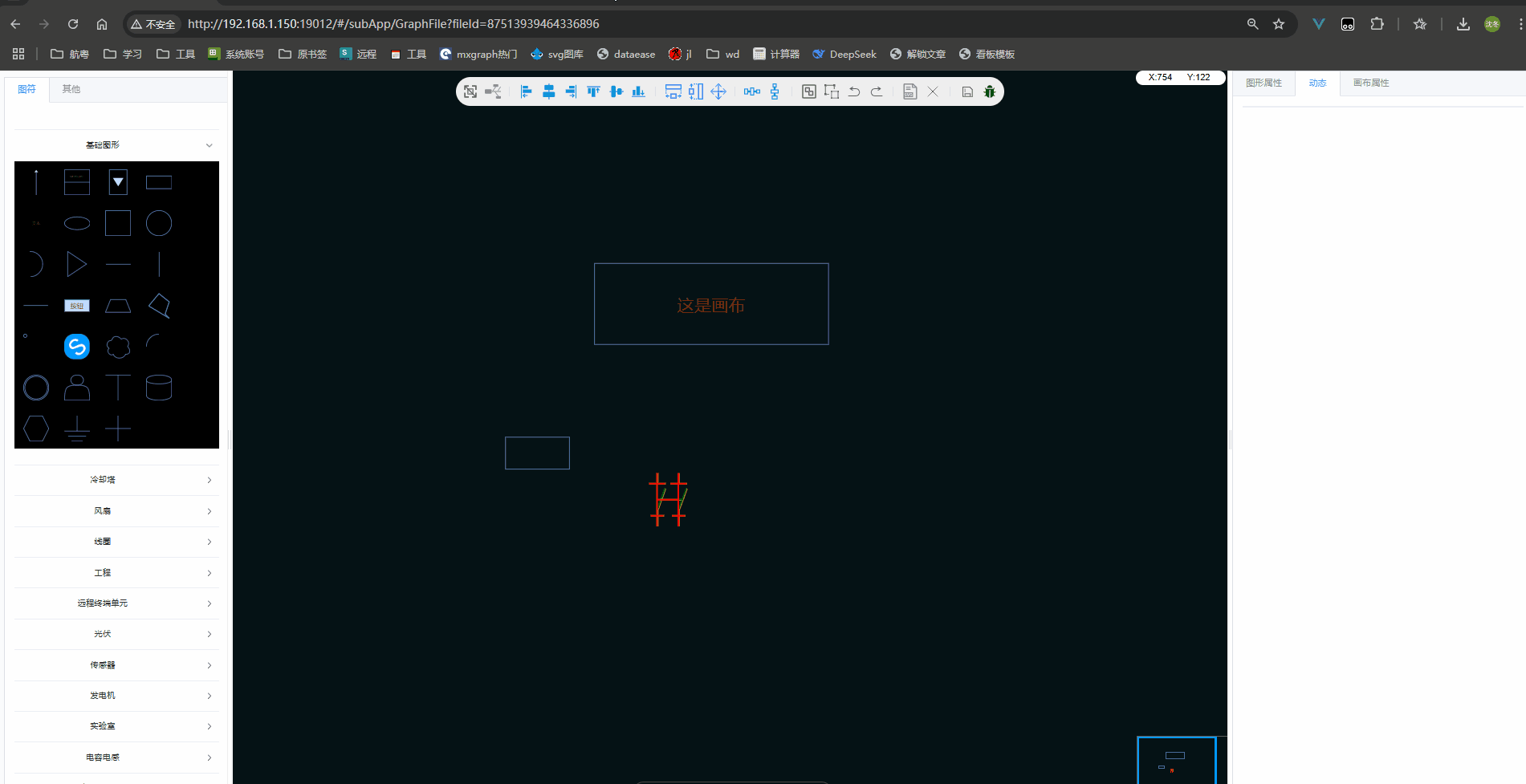

2.2.2.5.制作遥信图符 (开关、信号等)

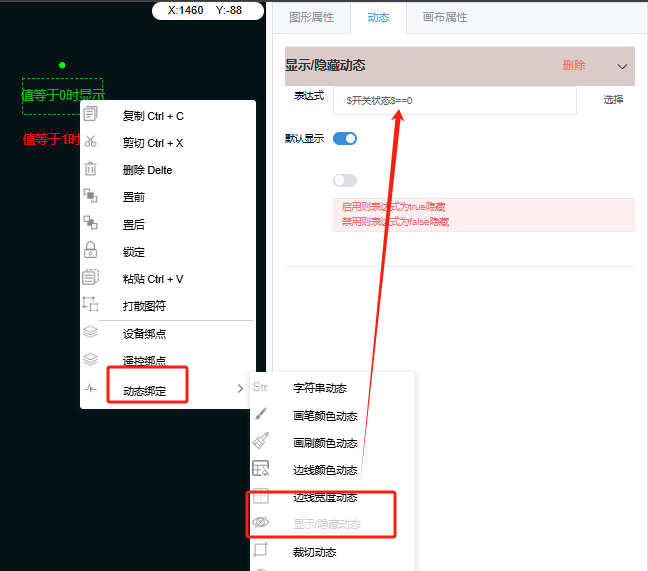

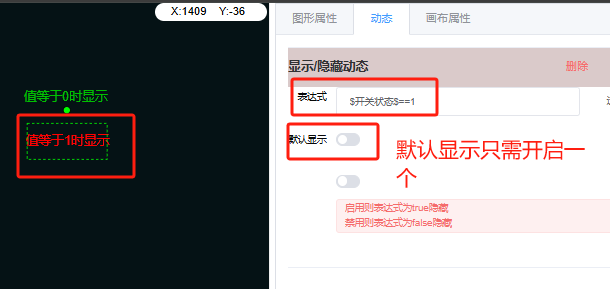

拖两个两个图符(任意)，右击配置显隐动态

默认表达式为 $开关状态$==0 表示绑点为0时，显示
另外一个红色的表达式为 $开关状态$==1 表示绑点为1时，显示

最后将两个重合，这样就实现一个显示 一个隐藏

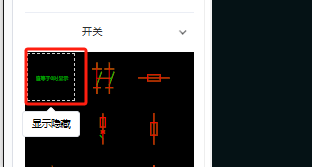

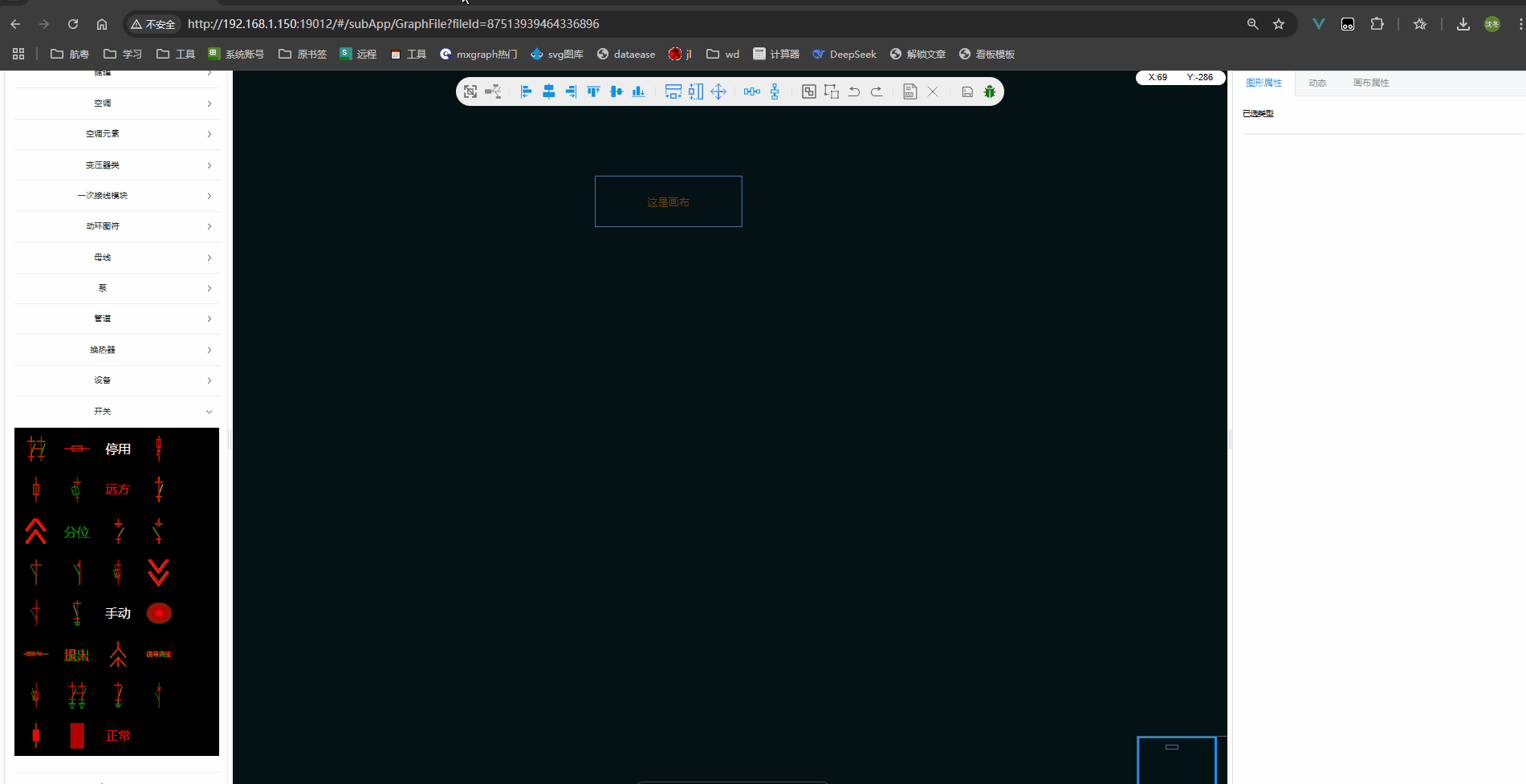

保存之后会在当前分类下看到一个新的图符（保存时自己取名）

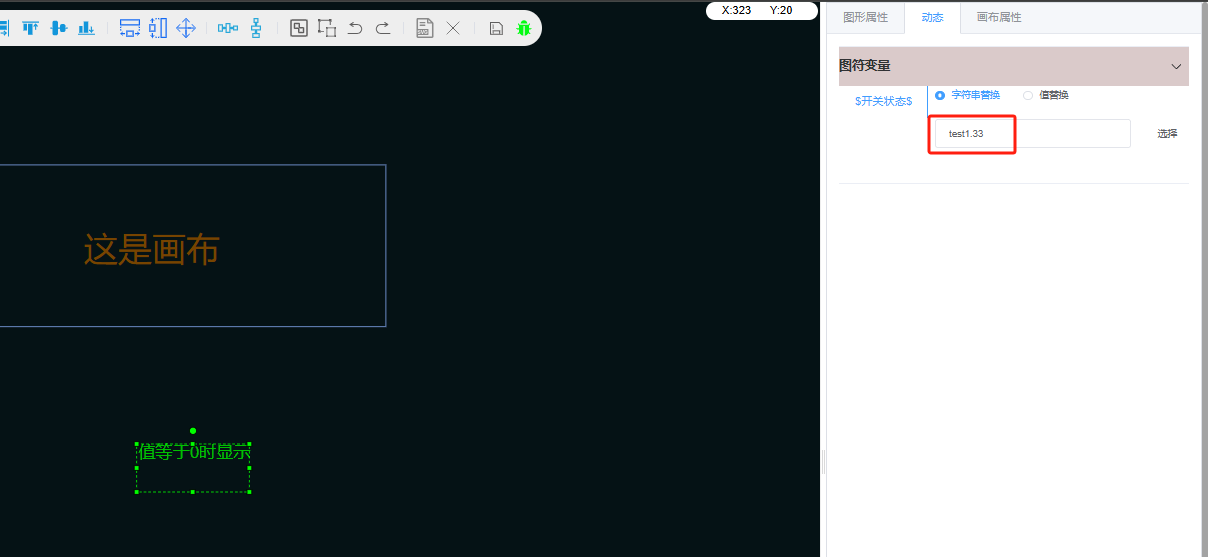

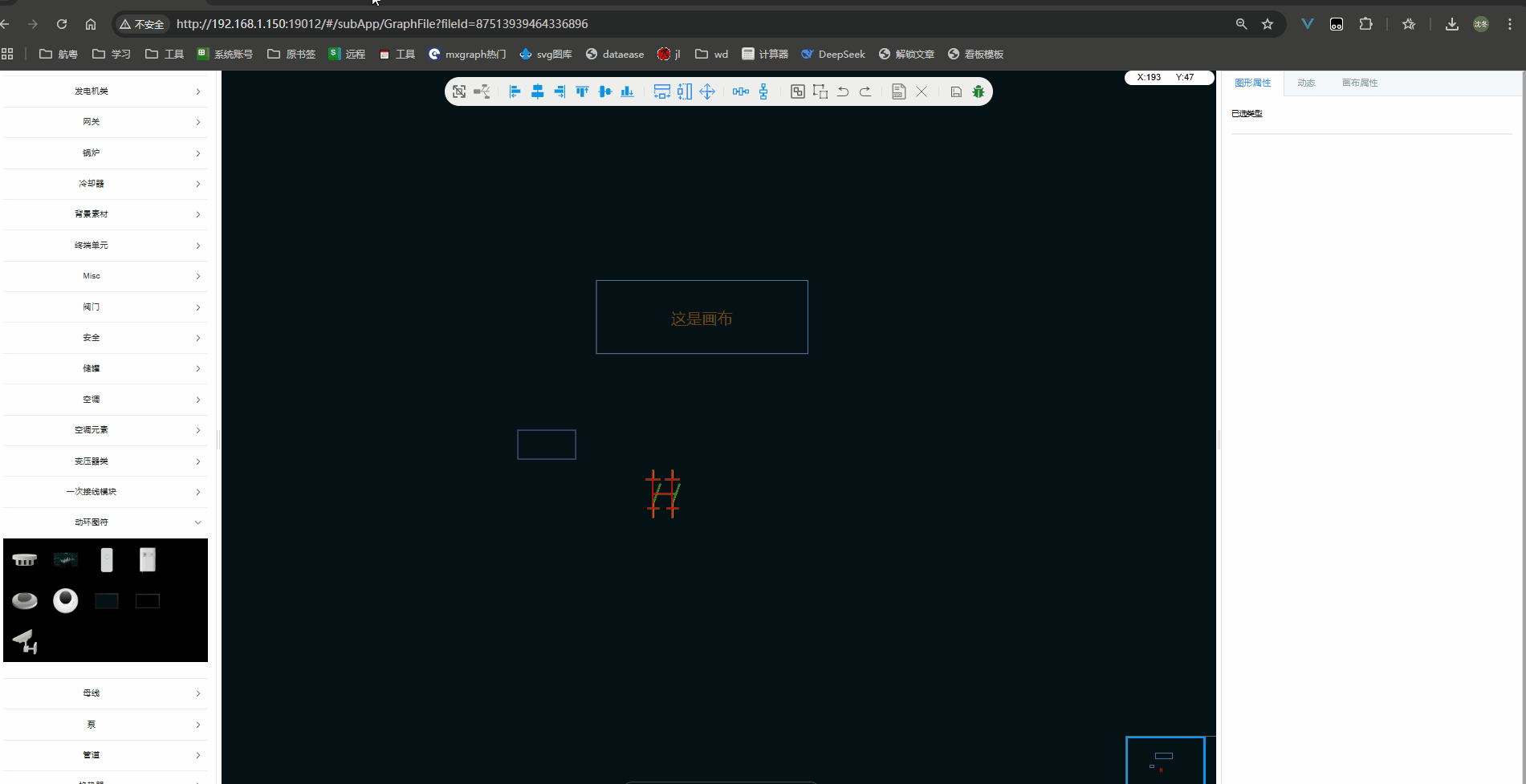

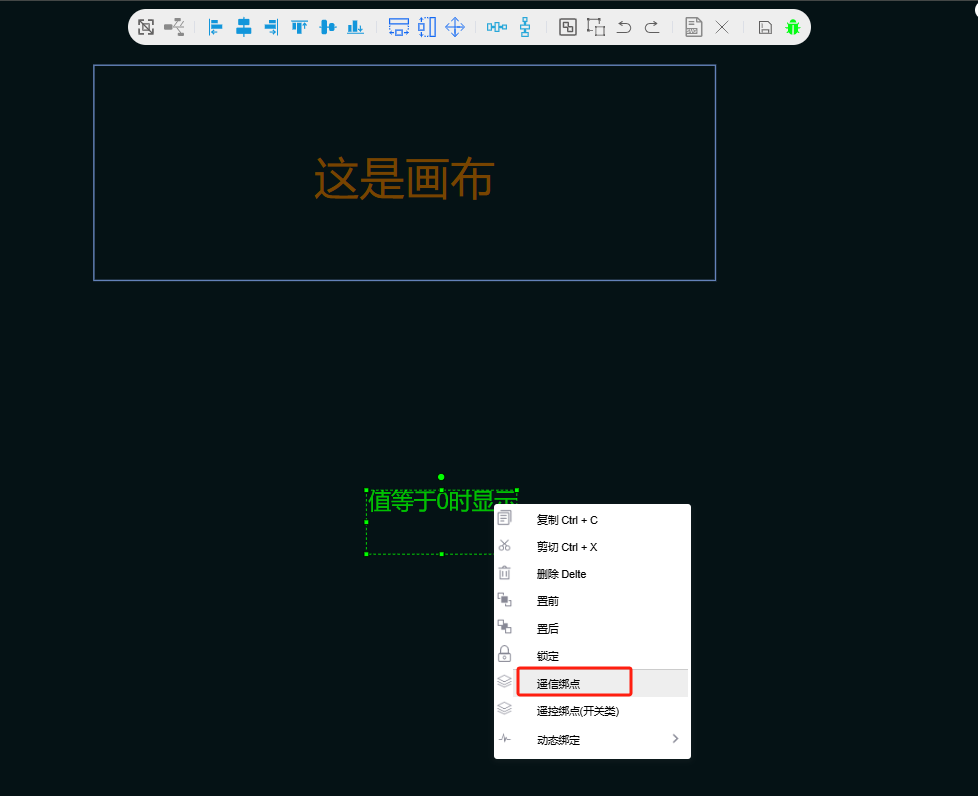

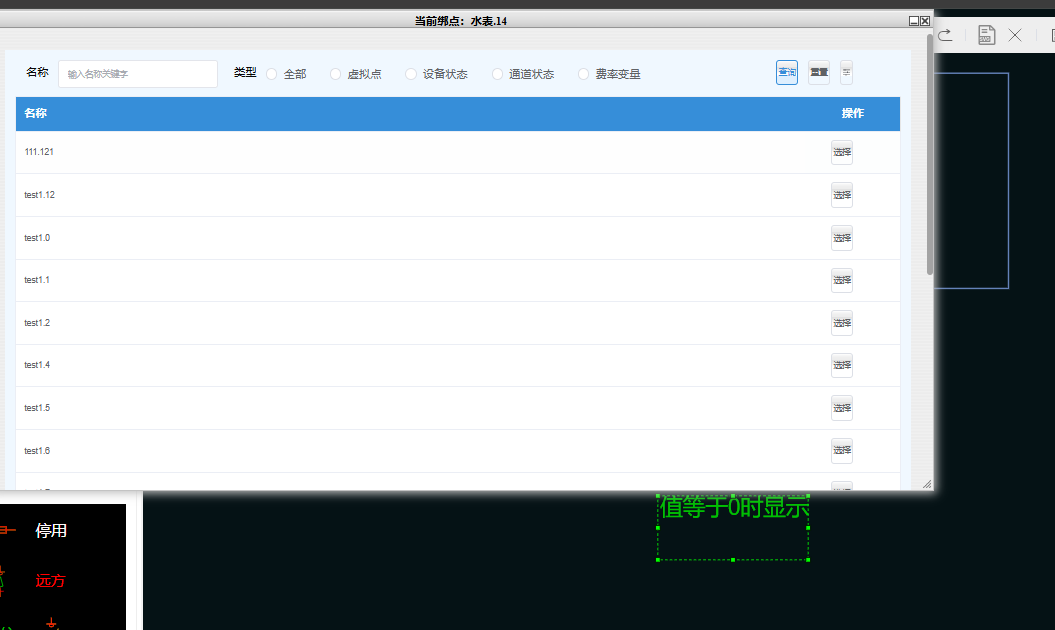

使用：在任意一个图形文件中使用，绑定遥信

动态-图符变量-表达式能看到刚刚选择的变量，表示绑定成功，然后保存

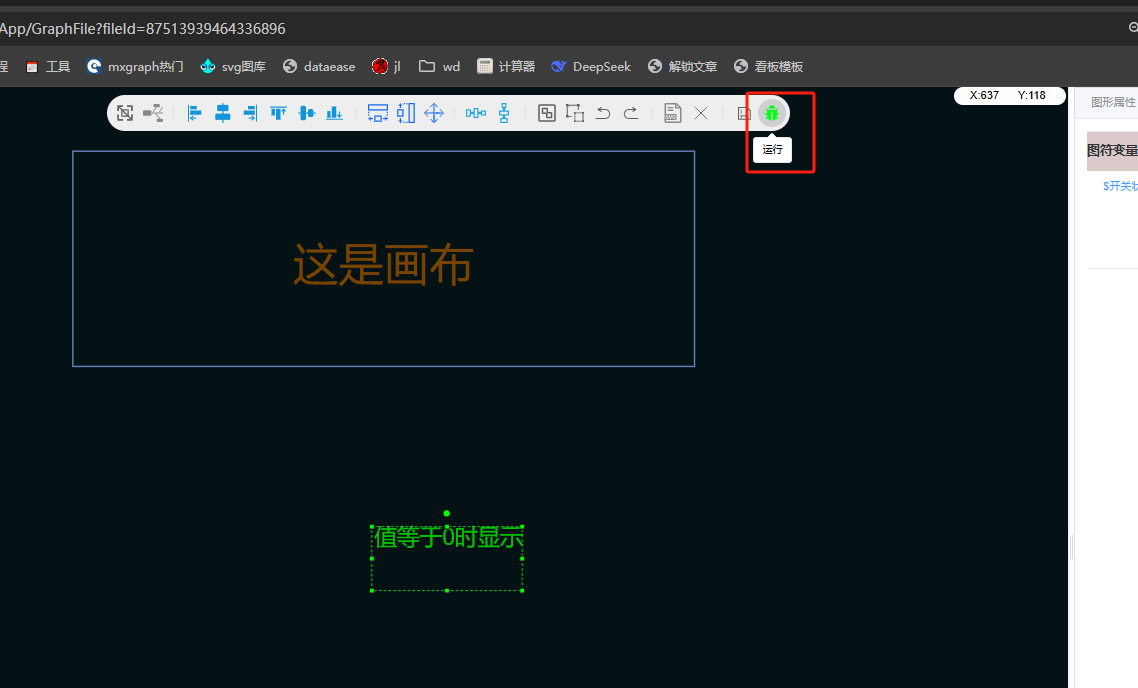

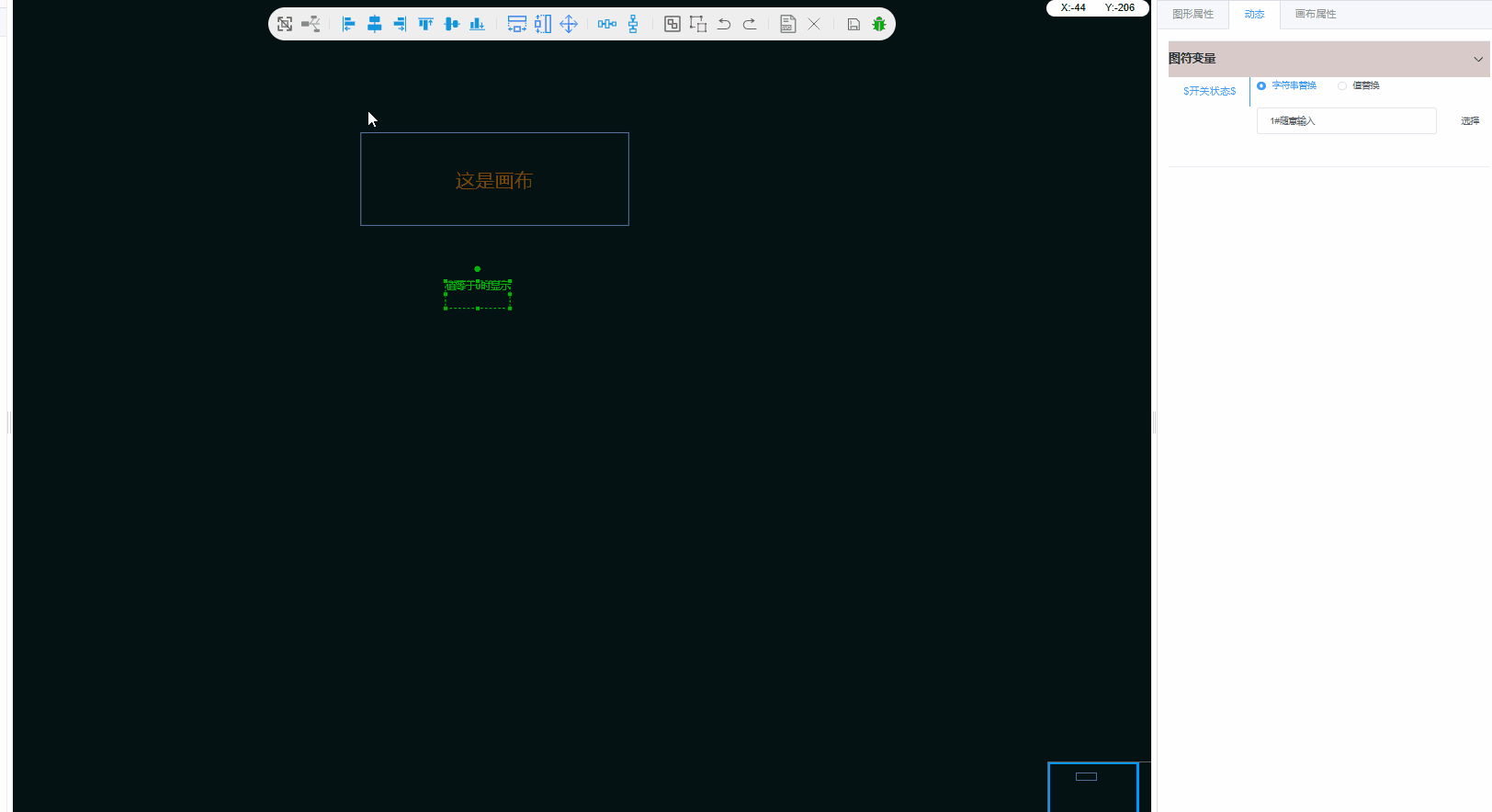

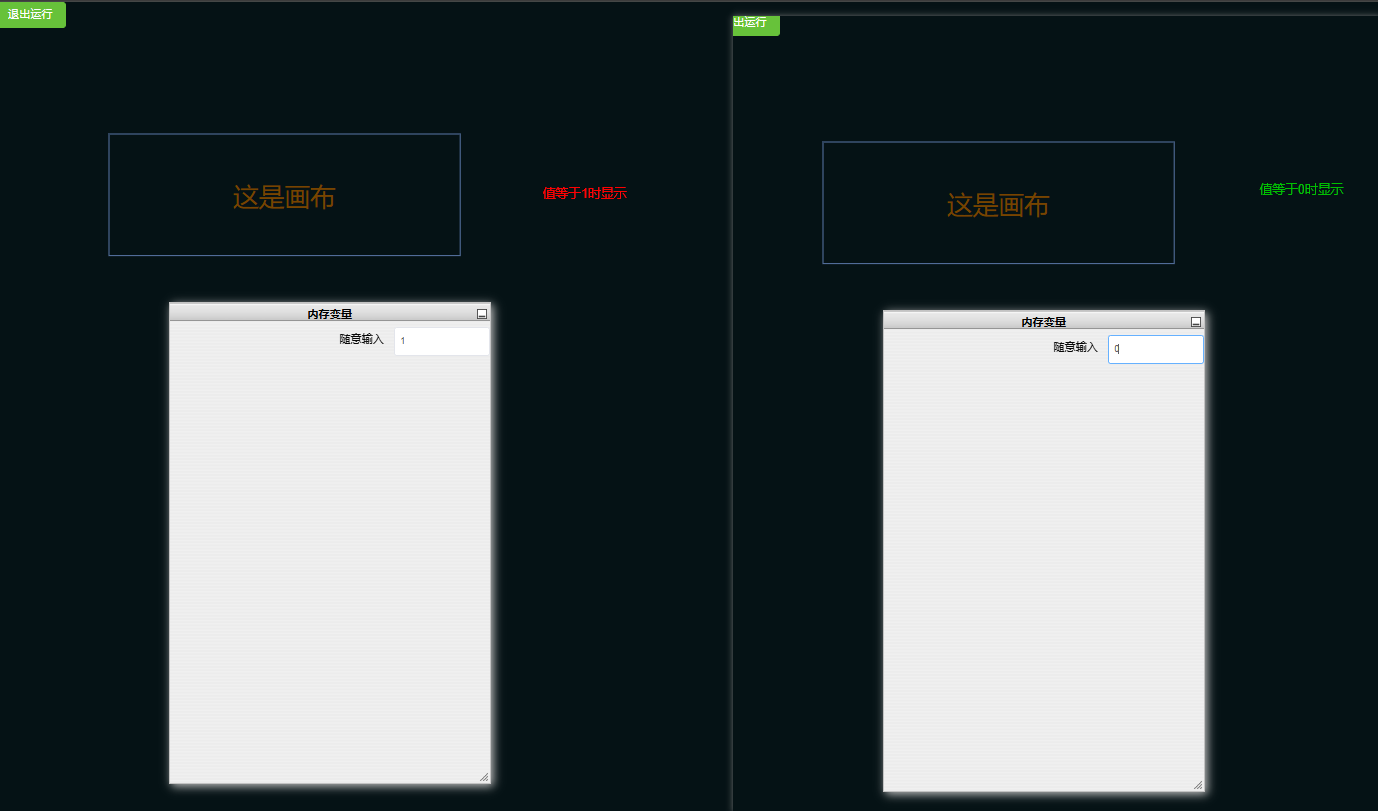

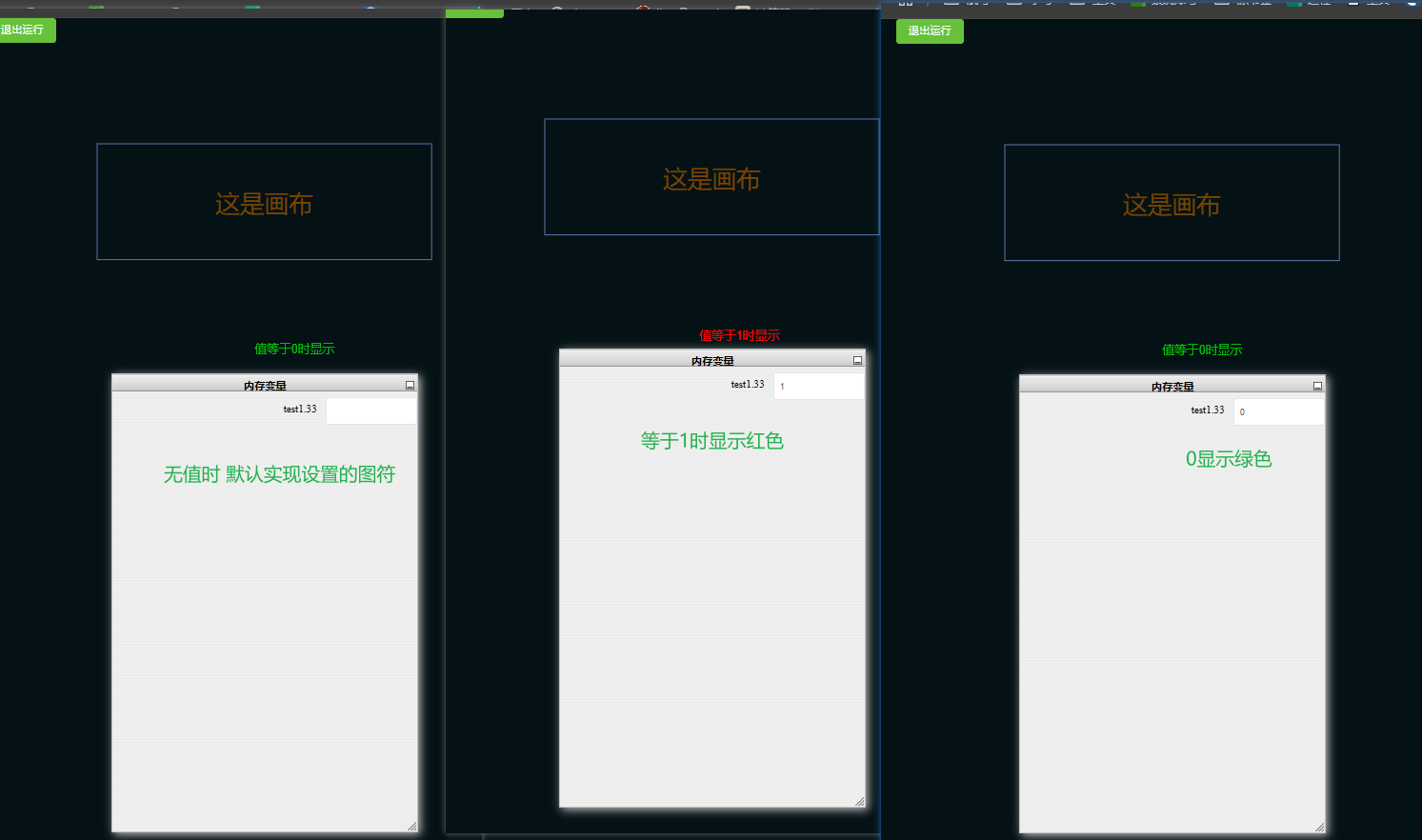

测试：点击右上角绿色图标 进入测试界面，通过修改值进行测试，

由于进入测试界面就开始从redis中获取实时值，所以可能会出现修改之后里面又变回原来的值的情况，可以修改表达式为任意字符，便于测试

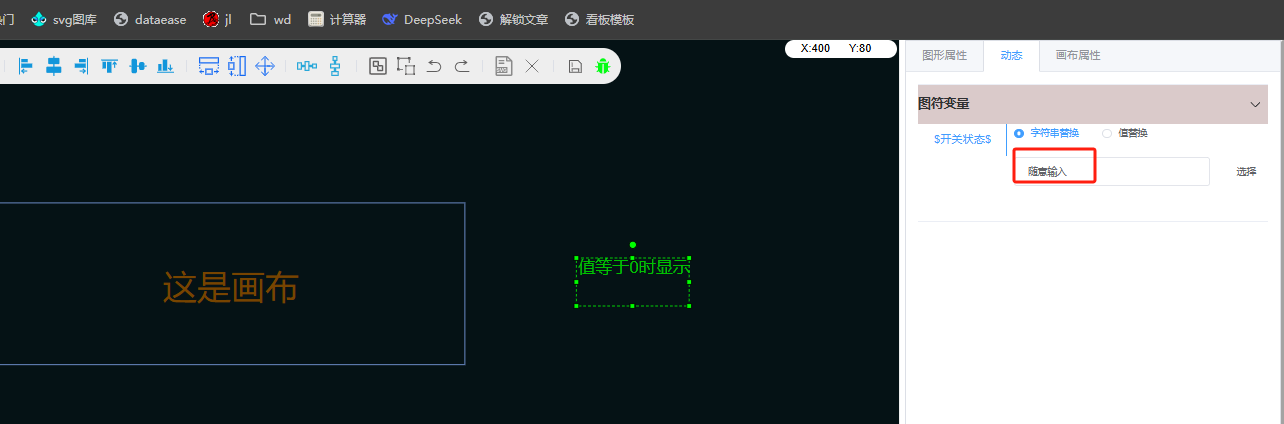

随意输入表达式用于测试

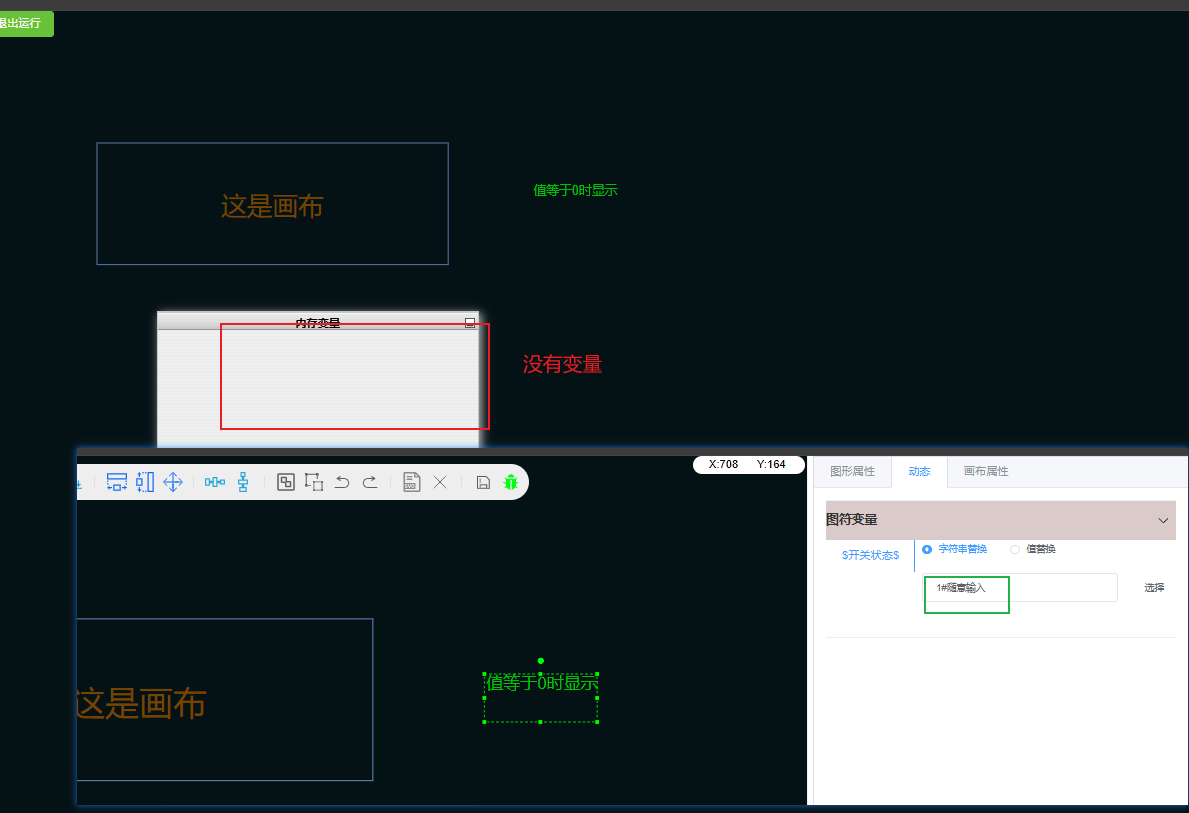

另外有一种情况需要注意，表达式在测试界面的内存变量中不显示问题

这是由于有特殊符号，程序未正确截取到表达式，需要通知我，让我来处理

3.画布

3.1工具栏

3.1.1拖动

未开启(默认)：使用鼠标点击画布空白处拖垃是选框

开启：使用鼠标点击画布空白处拖拉是移动画布位置，不好截图。可自行测试

3.1.2.连线提示

3.1.3.左对齐、垂直对齐、右对齐

3.1.4.宽度相同、高度相同、大小相同

以某个图形为基准，就先点击哪个图形，再点击上面按钮

3.1.5.水平间距相同、垂直间距相同

3.1.6.组合、打散

3.1.7.撤销、回退

！！撤销异常：有时撤销会失效，可以多撤销几次，暂时未找到修复方式

3.2 右键菜单

3.2.1右击画布空白处

3.2.1.1导入图片

选择图片导入

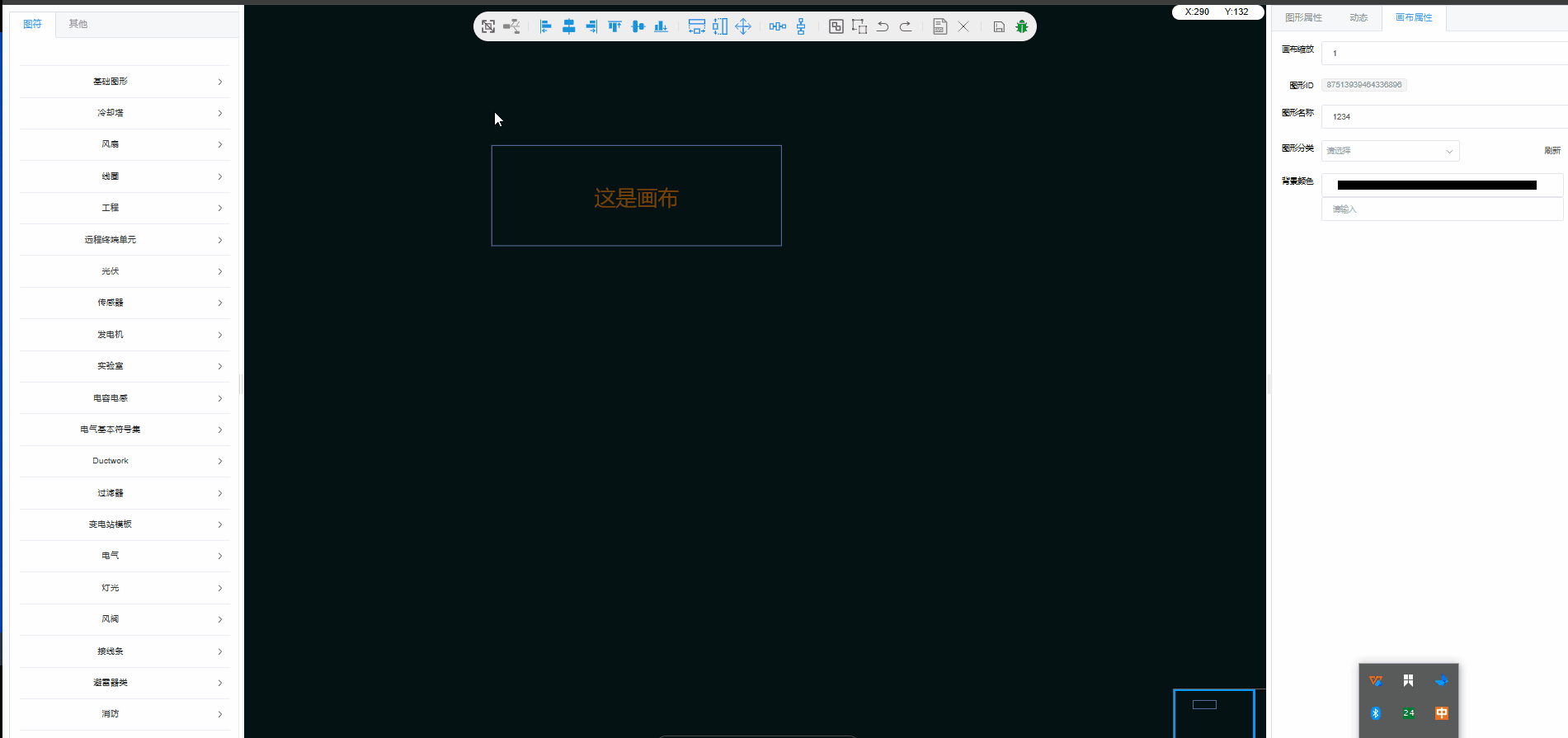

3.2.1.2批量生成图形

快速生成绑定好变量的图形
文本类生成方式：

图符类生成方式：需要先将图符加进批量库，再生成

3.2.1.3批量绑遥控

快速绑点遥控操作

3.2.2右击图符

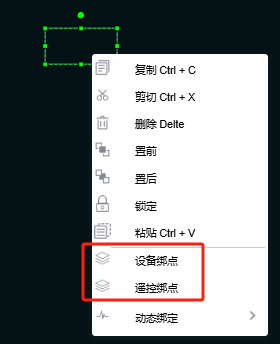

3.2.2.1普通图符

设备绑点：绑点变量，值变化时图符数值变化

遥控绑点：遥控控制用到的功能

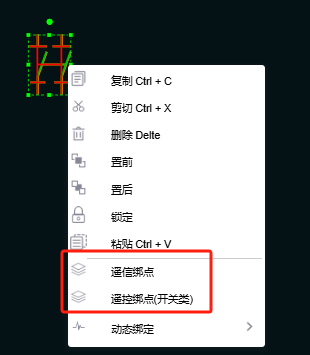

3.2.2.2 遥信图符 (开关、信号等)

遥信绑点：动态变换图形

遥控绑点(开关类)
遥信图符 (开关、信号等)这种类型的图符会有这个菜单

3.2.2.3动态绑定

主要用于设置图符动态显示的，不用操作

3.图形属性

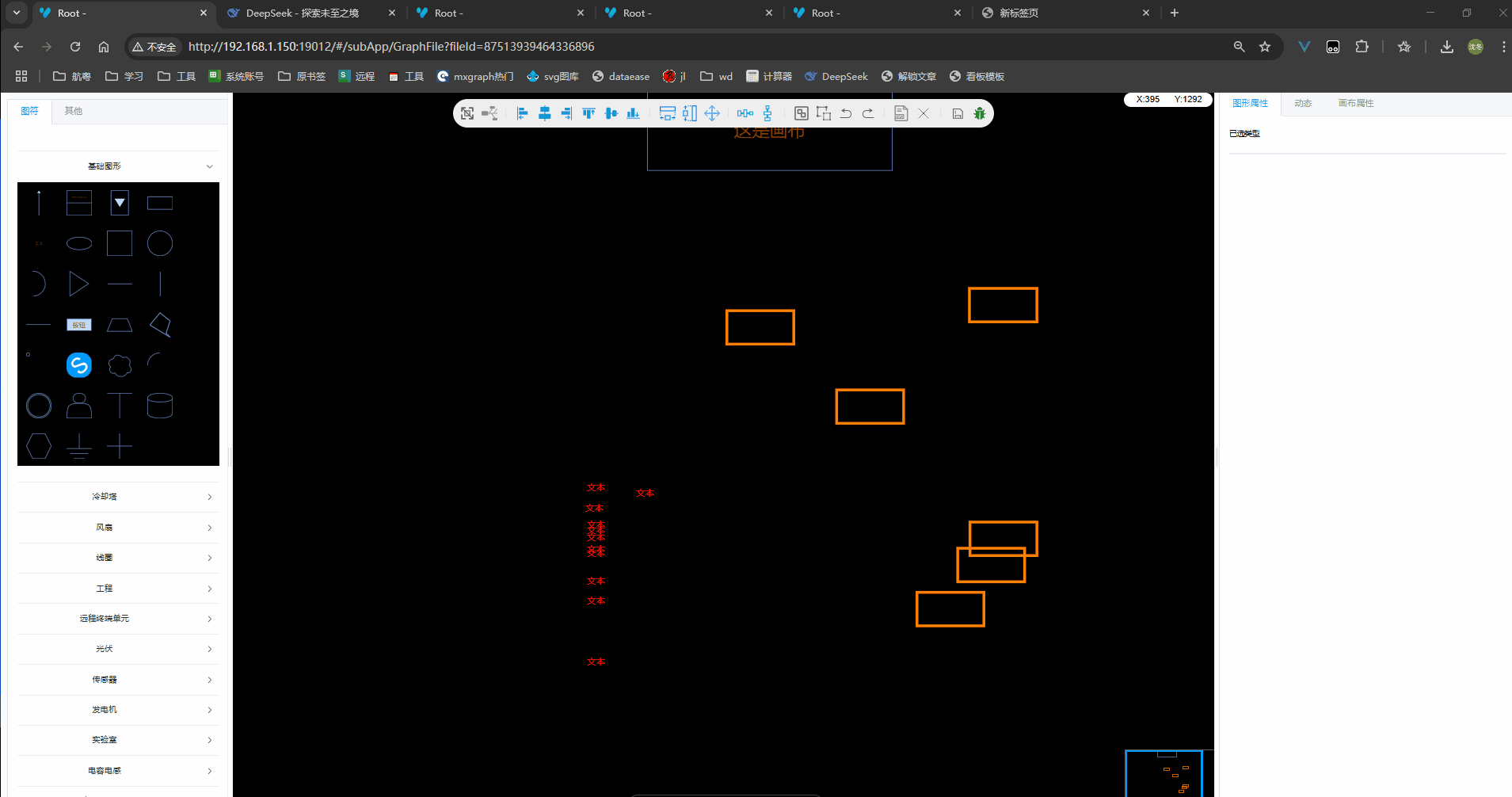

3.1批量修改图符属性

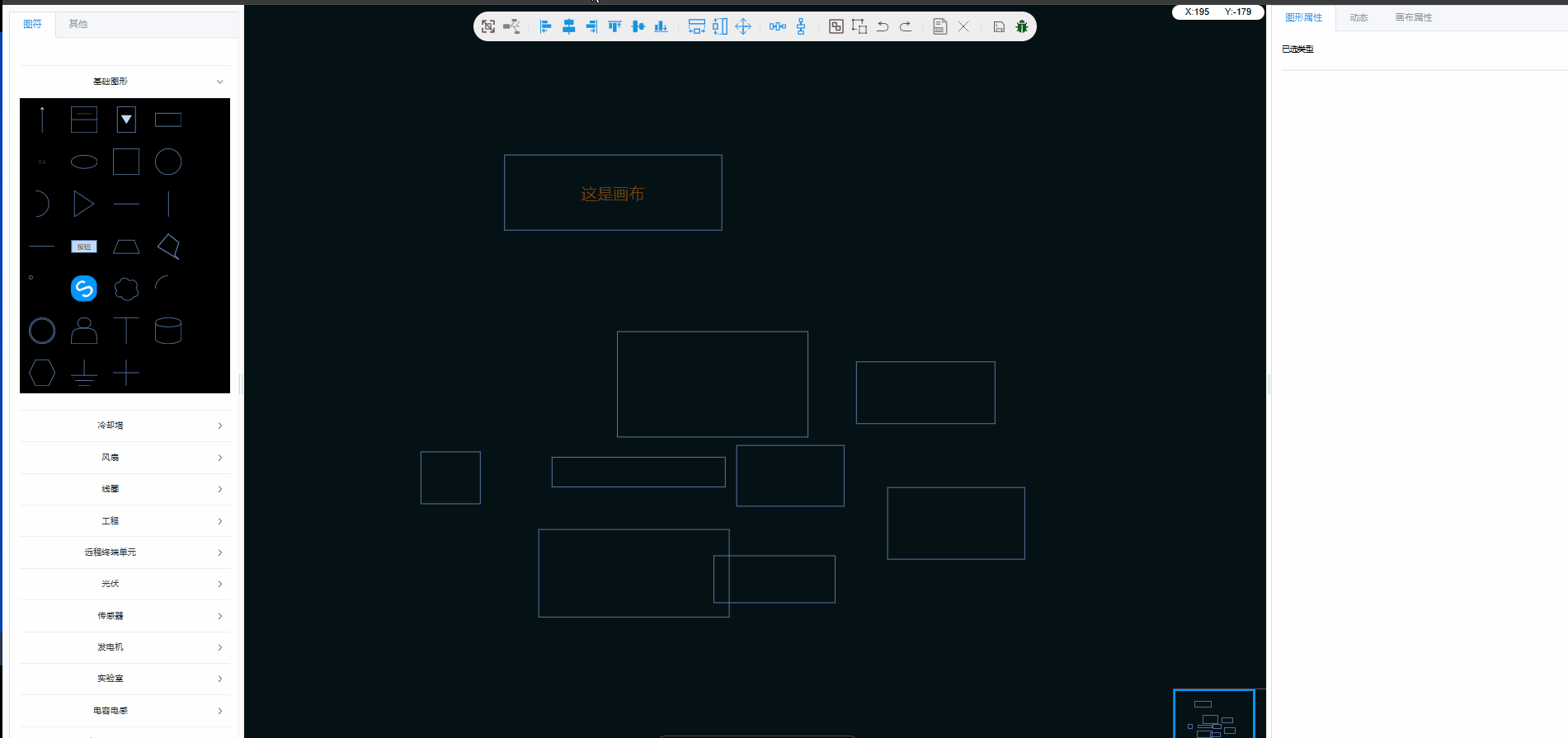

框选图形，右侧属性选择类型进行批量操作，示例如下：

需要微调时尽量在右侧图形属性进行调节
