微机原理|| 流水灯实验

一、实验目的

通过对并行接口8255编程、调试，进一步熟悉仿真软件Proteus的使用方法，掌握8255的基本编程及调试方法，掌握编写程序控制硬件接口。

二、实验设备

Proteus 8 Professional、DOSBox 0.74、masm 5、EditPlus 5.2、PC机一台

三、实验内容

实现8255A口控制8个指示灯，循环点亮（瞬间只有一个灯亮）

四、实验原理图

图1 8086CPU最小模式

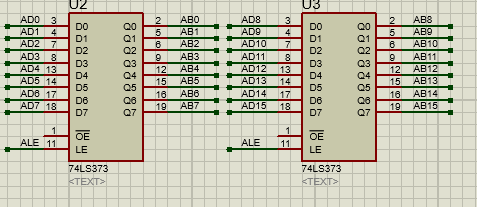

图2 地址总线

图3 译码电路

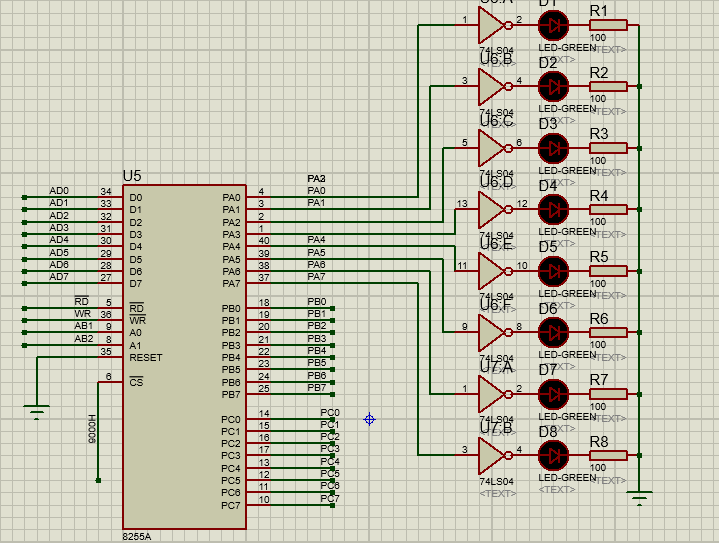

图4 8255接口流水灯实验原理图

五、实验步骤

1、建立实验工程文件，绘制实验的原理图方案；

2、编写程序源代码，实现8255A口控制8个指示灯，循环点亮（瞬间只有一个灯亮）。

3、观察验证实验结果。



六、程序参考流程图

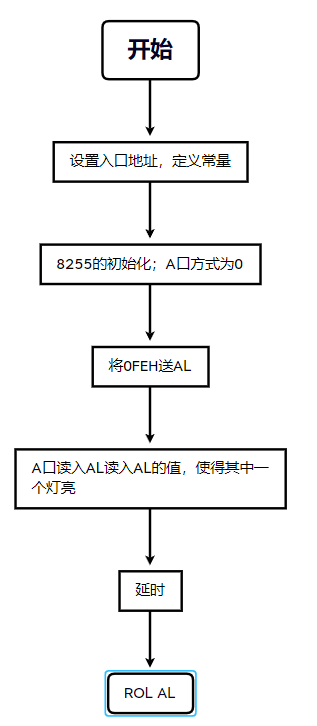

 图5 8255接口流水灯程序流程图

七、源程序

PORT_8255_A EQU 9000H
PORT_8255_B EQU 9002H
PORT_8255_C EQU 9004H
CONTROL_PORT_8255 EQU 9006HDELAY_NUM1 EQU 0BH
DELAY_NUM2 EQU 1FFFHSTACK SEGMENT PARA STACK 'STACK'STA DB 1024 DUP(?)
STACK ENDS
CODE SEGMENT ASSUME CS:CODE,SS:STACK
START:MOV DX,CONTROL_PORT_8255MOV AL,10000000B	;A口方式为0OUT DX,AL            ;将AL的内容送给地址为9006H的端口MOV DX,PORT_8255_A MOV AL,0FFH        ;将11111111送给地址为9000H的端口 OUT DX,AL			;关闭LEDMOV AL,0FEH			;11111110B NEXT:OUT DX,ALCALL DELAY          ;子程序调用，看见灯亮ROL AL,1				;11111101--11111011 使得每个灯依次闪JMP  NEXT             ;无条件跳转指令，执行NEXT后的指令
DELAY PROC NEAR                   ;段内子程序的调用PUSH BX                   ;堆栈操作，保护BX，CX寄存器PUSH CXMOV CX,DELAY_NUM1		;延时时间=DELAY_NUM1*DELAY_NUM2
AGAIN2:MOV BX,DELAY_NUM2
AGAIN1:NOP                       ;NOP操作，空指令，延时作用NOPDEC BXJNZ AGAIN1                 ;ZF=0执行AGAIN1DEC CX                     ;CX=CX-1JNZ AGAIN2                 ;ZF=0 执行AGAIN2POP CX                      POP BXRET
DELAY ENDP
CODE ENDSEND START

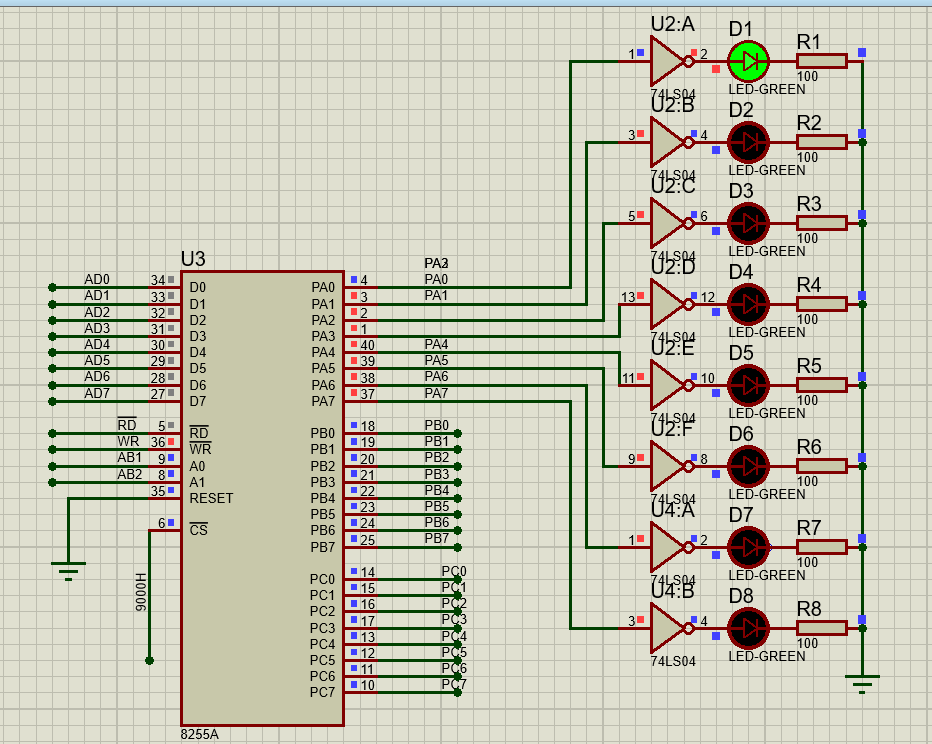

八、实验结果与思考

1．如何使LED闪亮的顺序反向？

循环右移；将发光二极管去掉；将高低电平反接；将11111110，逻辑左移，如果CF=1，则将循环左移的数加1，再这基础上重复循环上一步骤。

2．如何调整LED闪亮的时间间隔？

改变NOP指令的个数；改变延时子程序中的CX值；多次调用延时子程序。
