夜莺监控新版表格配置图文讲解
夜莺监控从 8.3 版本开始引入了新版的表格，力争对齐 Grafana（Grafana 积累了多年，确实太强了），本文图文并茂手把手教你配置一个 Table 仪表盘出来，用于展示机器列表，当然了，交换机、MySQL 实例等其他监控对象，也可以通过这个方式展示。
先看效果
JSON 文件：https://gist.github.com/UlricQin/c5d432b236a7a7fea3979026ab8e22c8
上图中：
- 有两个变量，一个是数据源变量，用于筛选数据源，另一个是机器变量，用于筛选机器，如果机器变量这里选择 All，就是查看所有机器的数据
- 表格里的数据用了四个指标，CPU、内存、根分区都是展示的对应指标的值，Categraf Version 字段是从某个指标里提取的标签
- 所有指标都有 ident 标签，通过 ident 标签 join 在一起，相同 ident 标签的数据位于同一行
下面我们来看看具体是如何配置的。
仪表盘变量

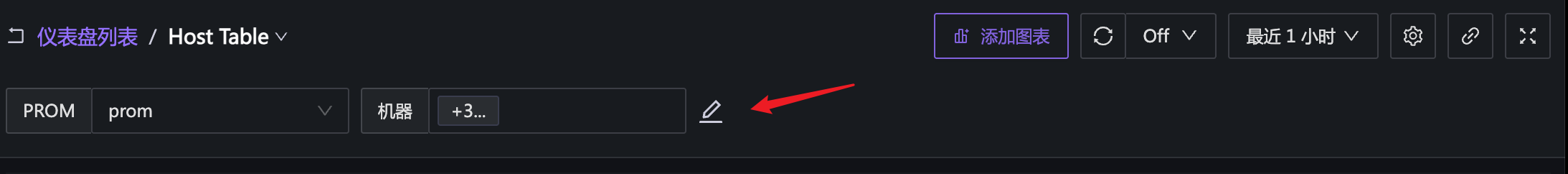

鼠标放到下面的位置，会出现变量编辑按钮：

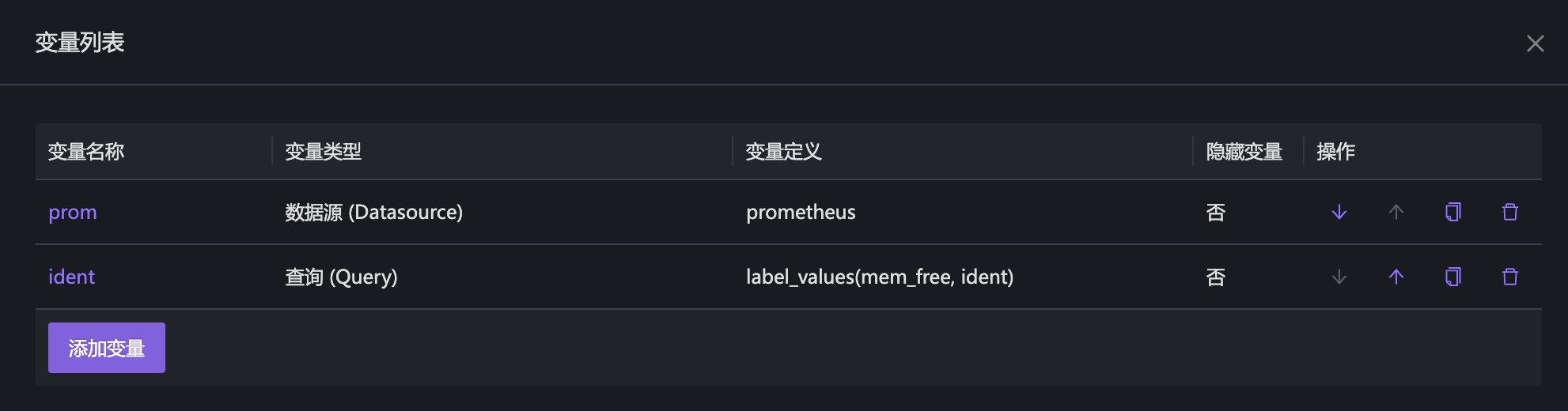

点击之后弹窗里会展示配置了哪些变量：
这里我配置了两个变量，一个类型是 数据源（Datasource），另一个类型是查询（Query），点击变量名称，可以进入变量配置。

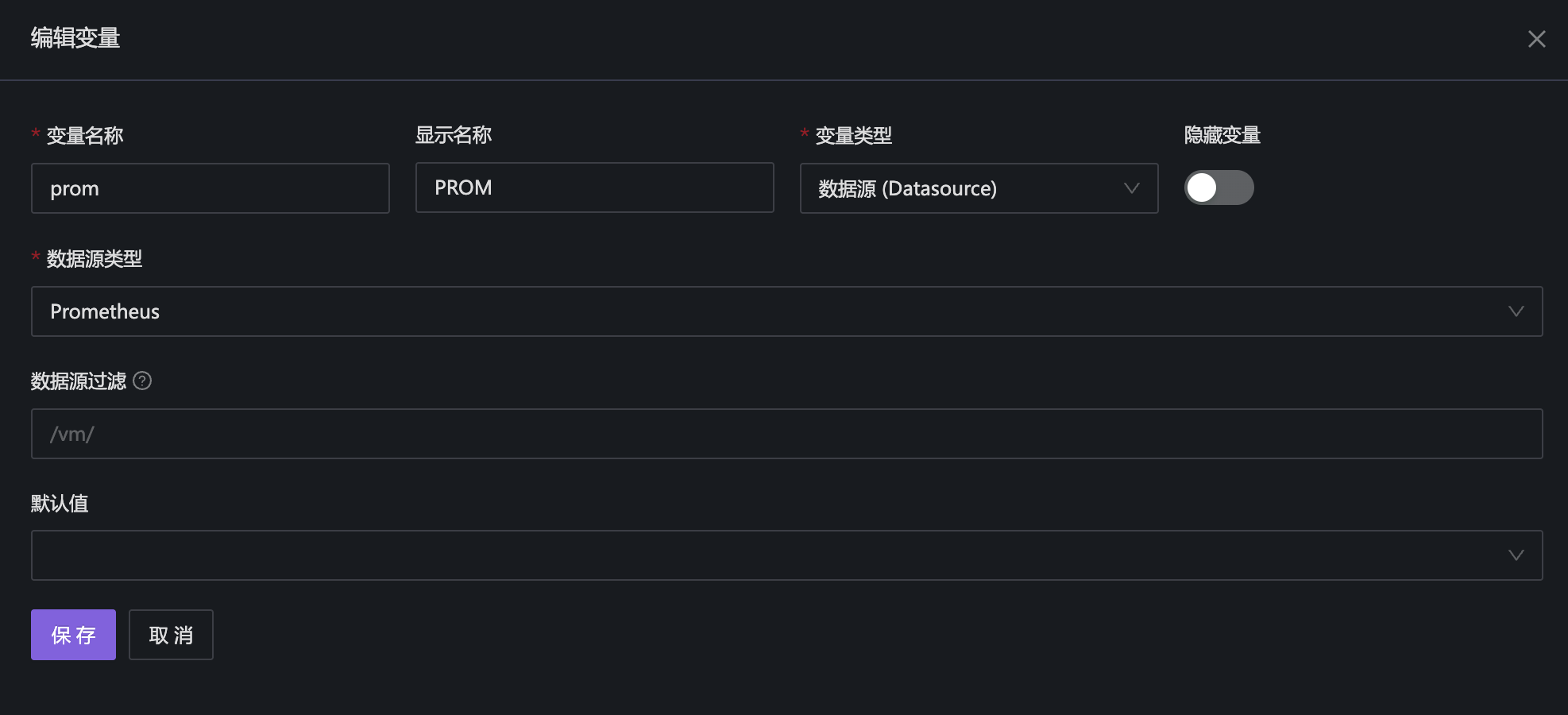

上例，我们先点击prom变量，进入数据源的配置：
- 变量名称：一般写英文
- 显示名称：就是仪表盘里显示的那个名称，可以为中文
- 变量类型：很重要，这里是为了筛选数据源的，所以变量类型就是数据源
- 数据源类型：因为数据源也有多种类型，Prometheus、VictoriaMetrics 等数据源都选择 Prometheus 数据源类型
- 数据源过滤：是通过正则来做二次过滤，只展示符合过滤条件的数据源，我这里没有配置，展示我的环境里的所有数据源

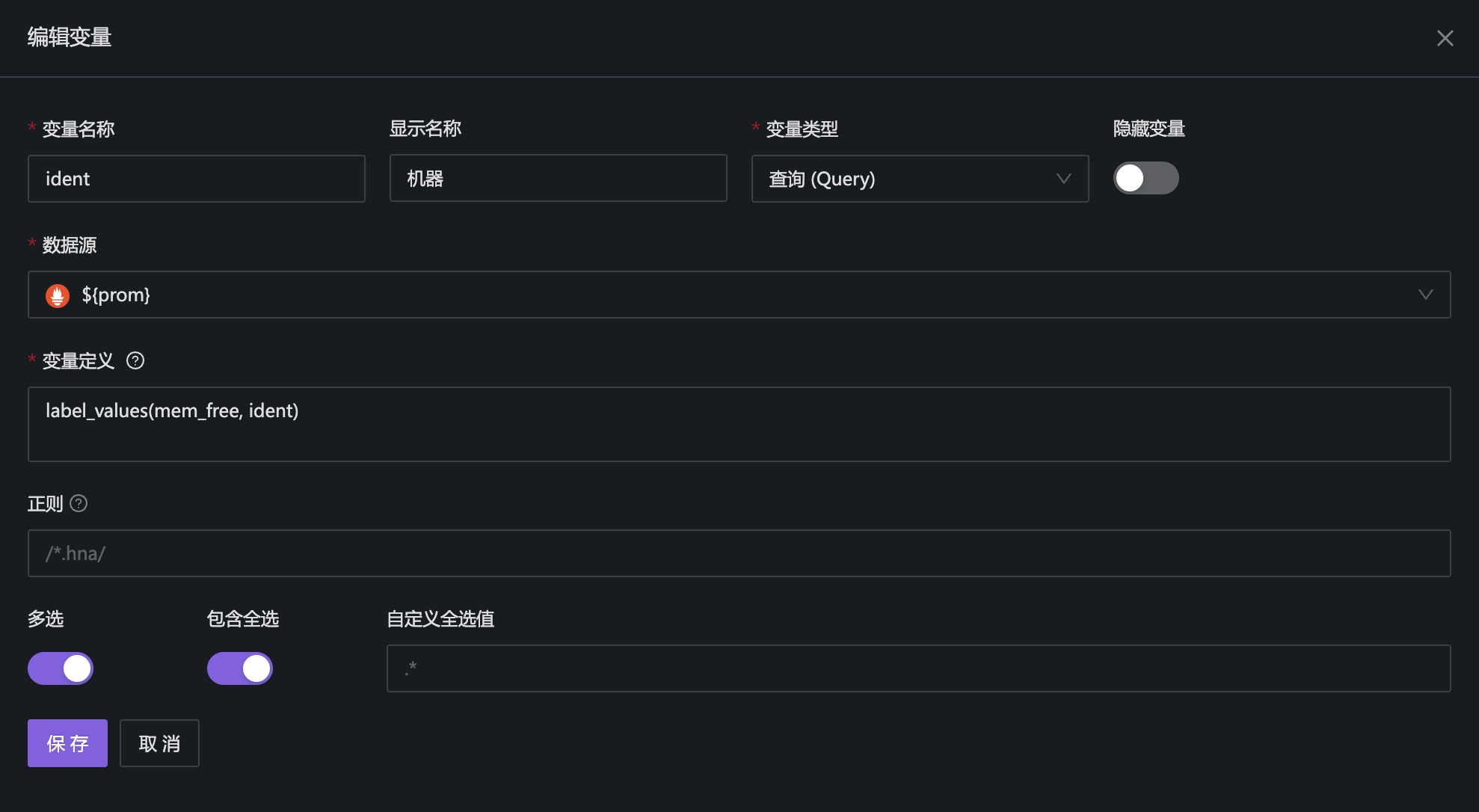

然后进入ident变量配置部分：
变量名称和显示名称就不重复解释了，其他的：
- 变量类型：选择查询（Query），即通过一个查询表达式查询时序库中的数据，然后从数据中提取一些内容作为这个变量下拉框的内容
- 数据源：选择
${prom}而非选择一个写死的数据源，这样就能和数据源的下拉框联动起来了 - 变量定义：和 Grafana 保持一致，这里用的是 label_values 函数，这个函数有两个参数，第一个参数是一个 promql，用于查询过滤数据，第二个参数是标签名，即：使用第一个 promql 查询数据，然后遍历查到的数据，从中提取 ident 标签。第一个参数即 promql 其实也可以不写，这样的话，就会查询时序库里的所有数据，然后从中提取 ident 标签的值，这个性能就很差了
变量，就是为了定义下拉框的内容，下拉框的内容是否支持多选、全选，就是由下面的字段控制的。
另外，有时我们会看到一些仪表盘里有多个 查询（Query） 类型的变量，相互之间是联动的，核心就是在变量定义那里，会引用上一个变量的值。
比如我上例中的 ident 变量，会展示机器列表，然后我还想做另一个变量展示机器上的网卡列表，而且希望二者联动，即选择某个机器的时候，网卡列表里就只展示这个机器的网卡，此时可以做一个 interface 变量，变量定义里可以这么写：
label_values(net_bits_recv{ident=~"$ident"}, interface)
interface 变量引用了 ident 变量，这样就可以联动了。
扯远了，下面我们回来看这个 Table 的具体配置。
原始数据
我这里用到了 4 个指标：
cpu_usage_active
100 - mem_available_percent
disk_used_percent
categraf_info
分别来自 Categraf 采集器的四个插件：
- input.cpu
- input.mem
- input.disk
- input.self_metrics
各个 promql 都引用了 ident 变量，比如：
100 - mem_available_percent{ident=~"$ident"}
promql 里必须引用变量，否则跟机器那个变量下拉框没法联动。

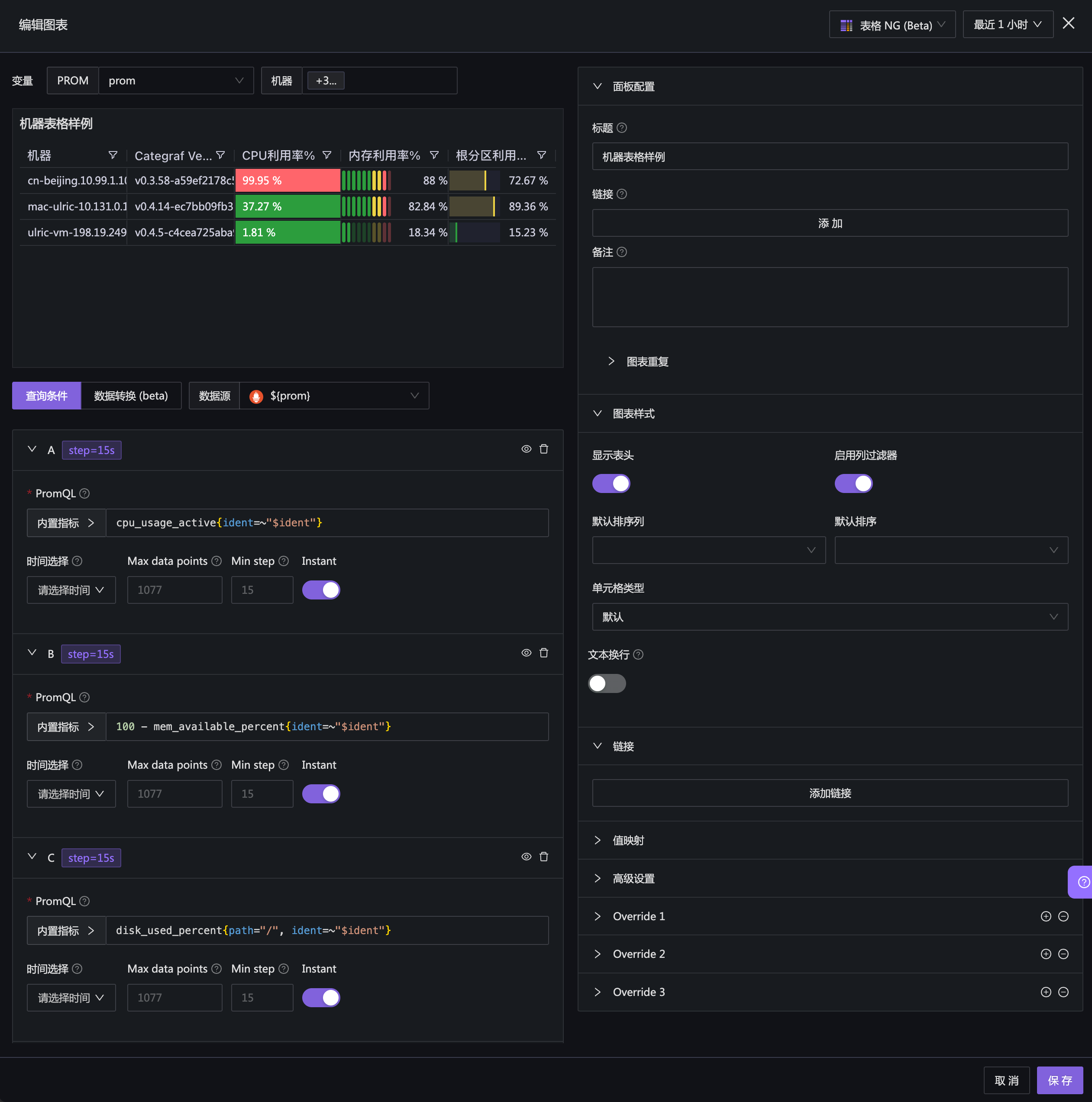

基本配置
注意：
- 图表类型：选择表格NG，选项在右上角，现在还是Beta版本，如果你在使用过程中发现问题，可以给 github.com/n9e/fe 提 issue

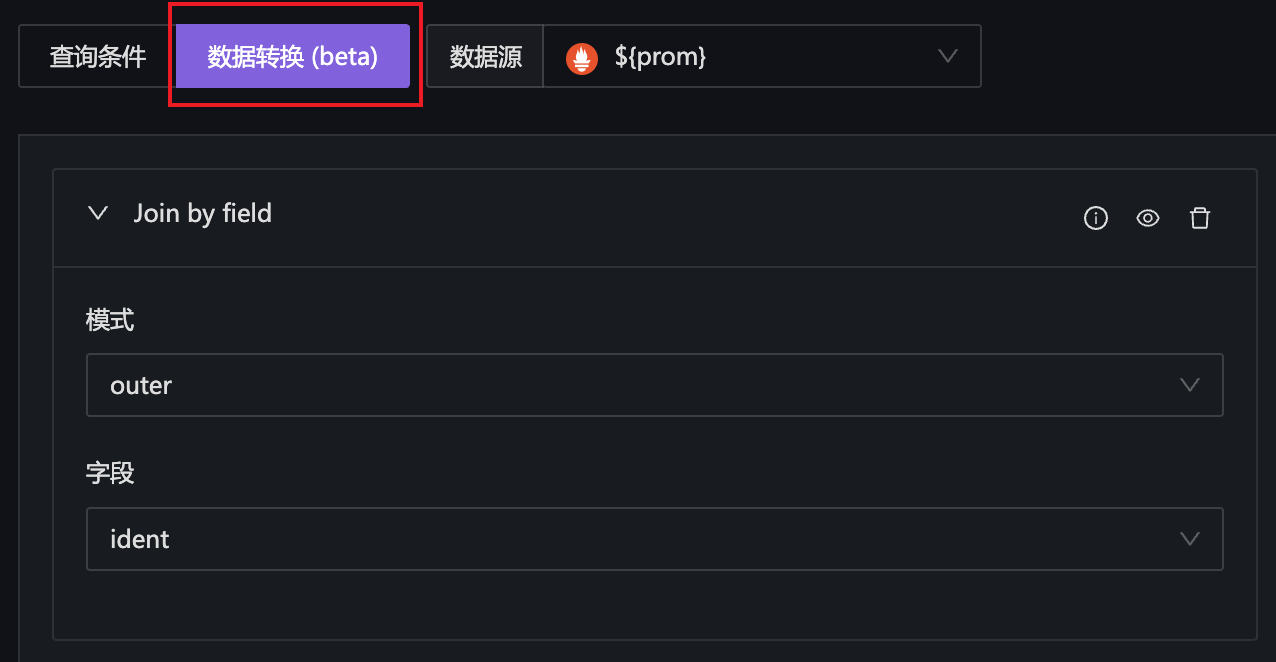

- 多个指标的数据，ident 标签可以关联在一起，所以需要配置数据转换：Join by field

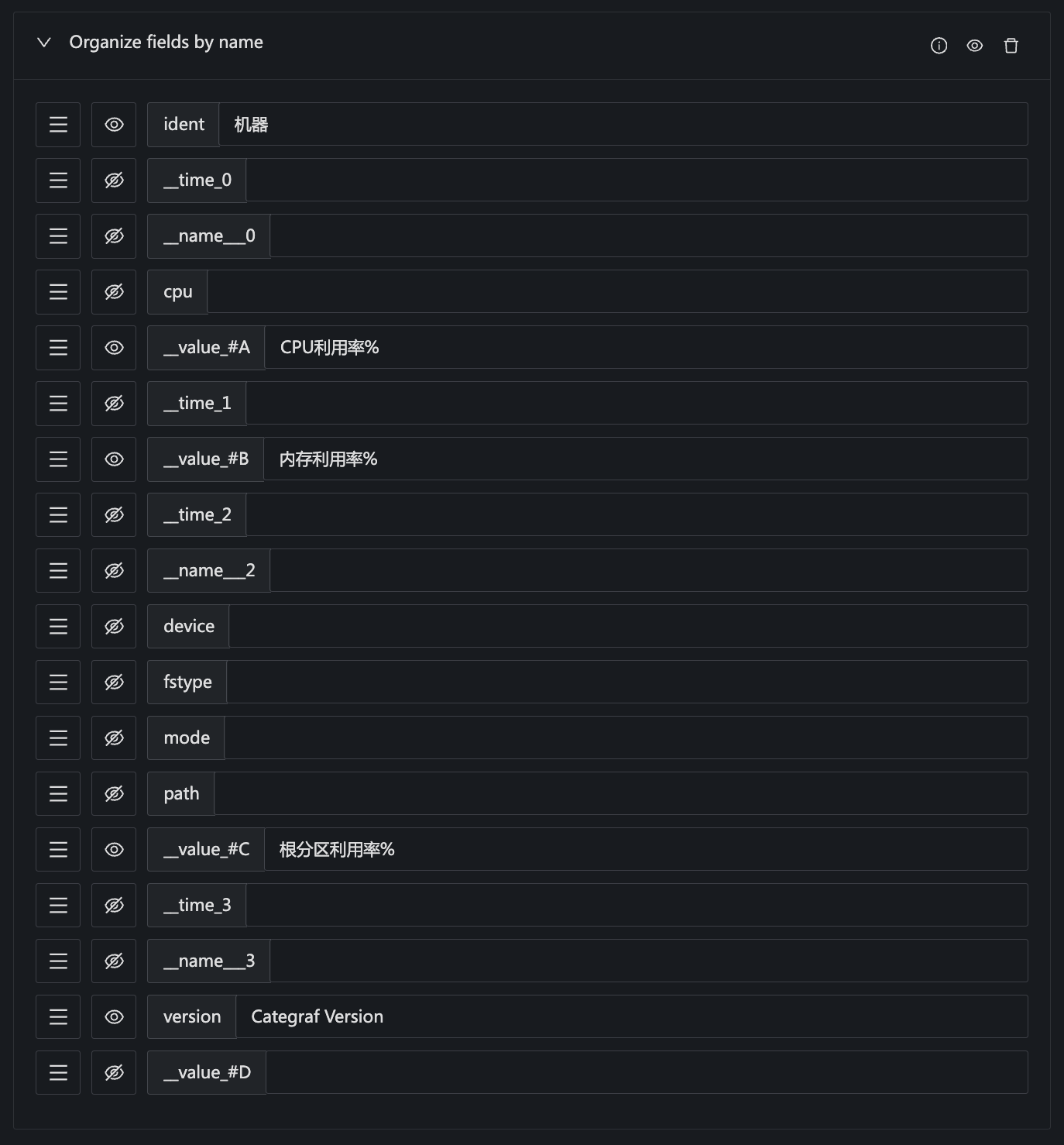

通过 ident 字段做 outer 连接，表格里会出现很多烂七八糟的数据，只留下自己想要的，其他都设置为隐藏：
字段覆盖配置

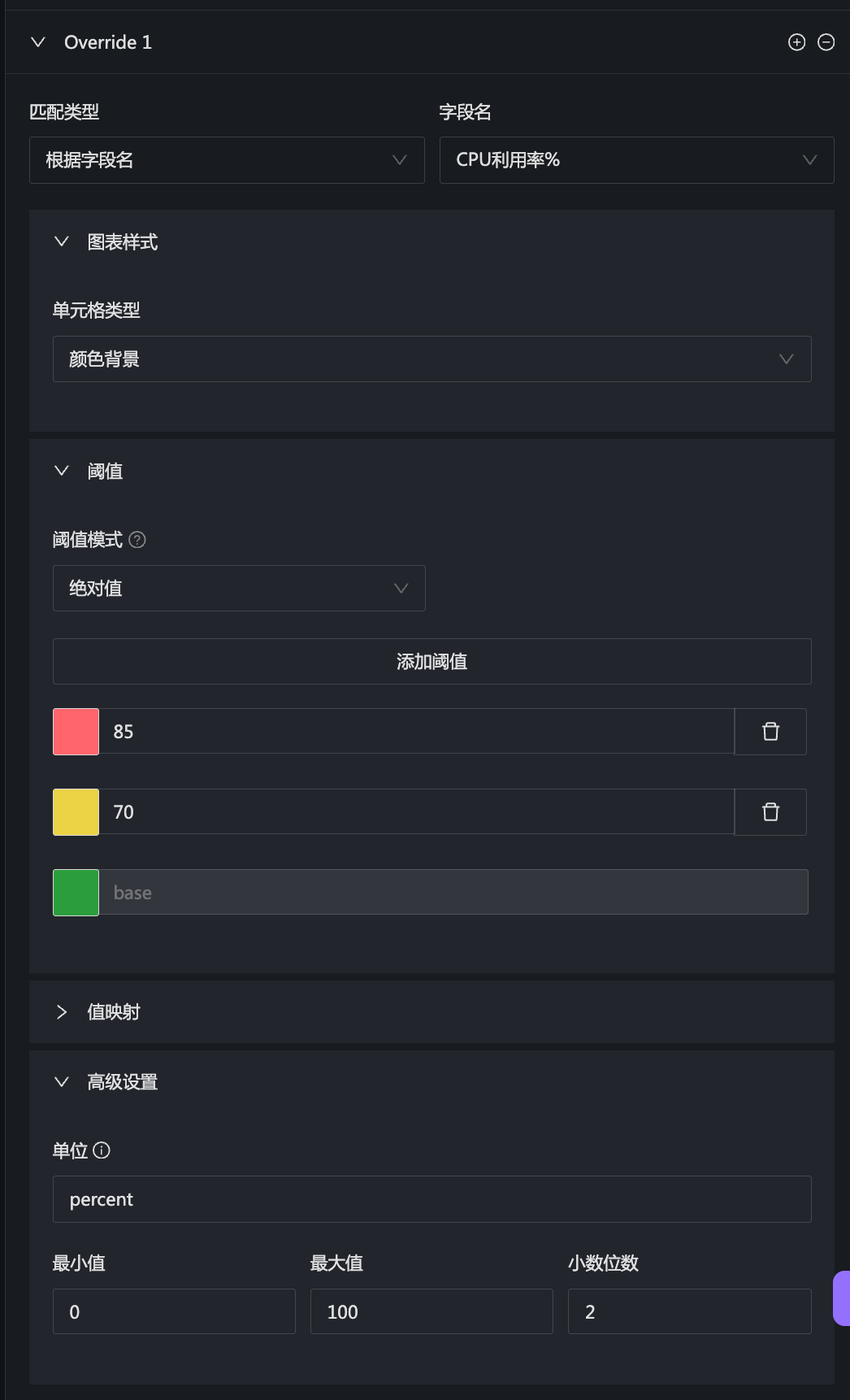

右下方有一堆 Override 配置，用于配置不同的字段的展示效果，比如 CPU 那个：

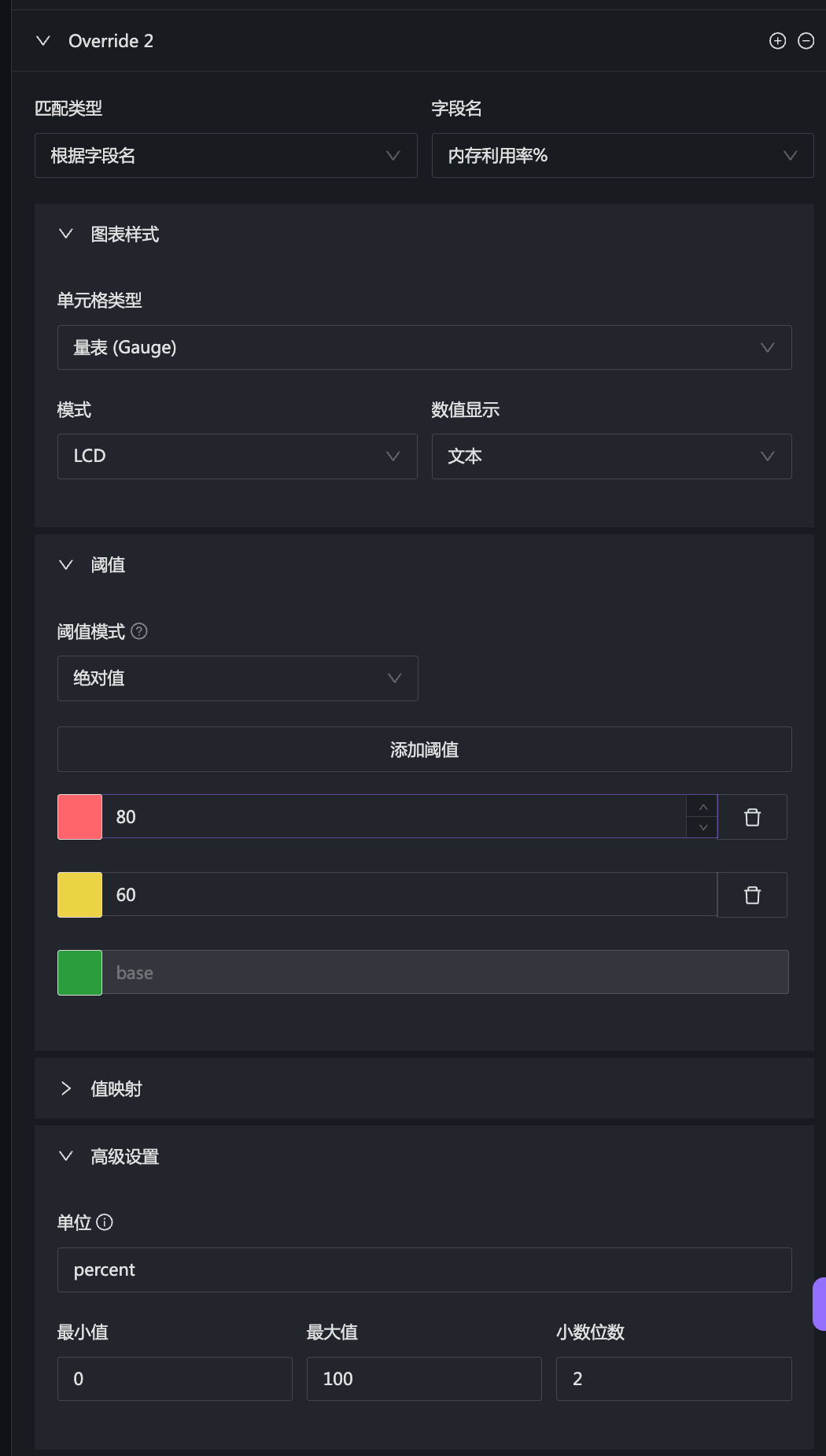

再比如内存那个：

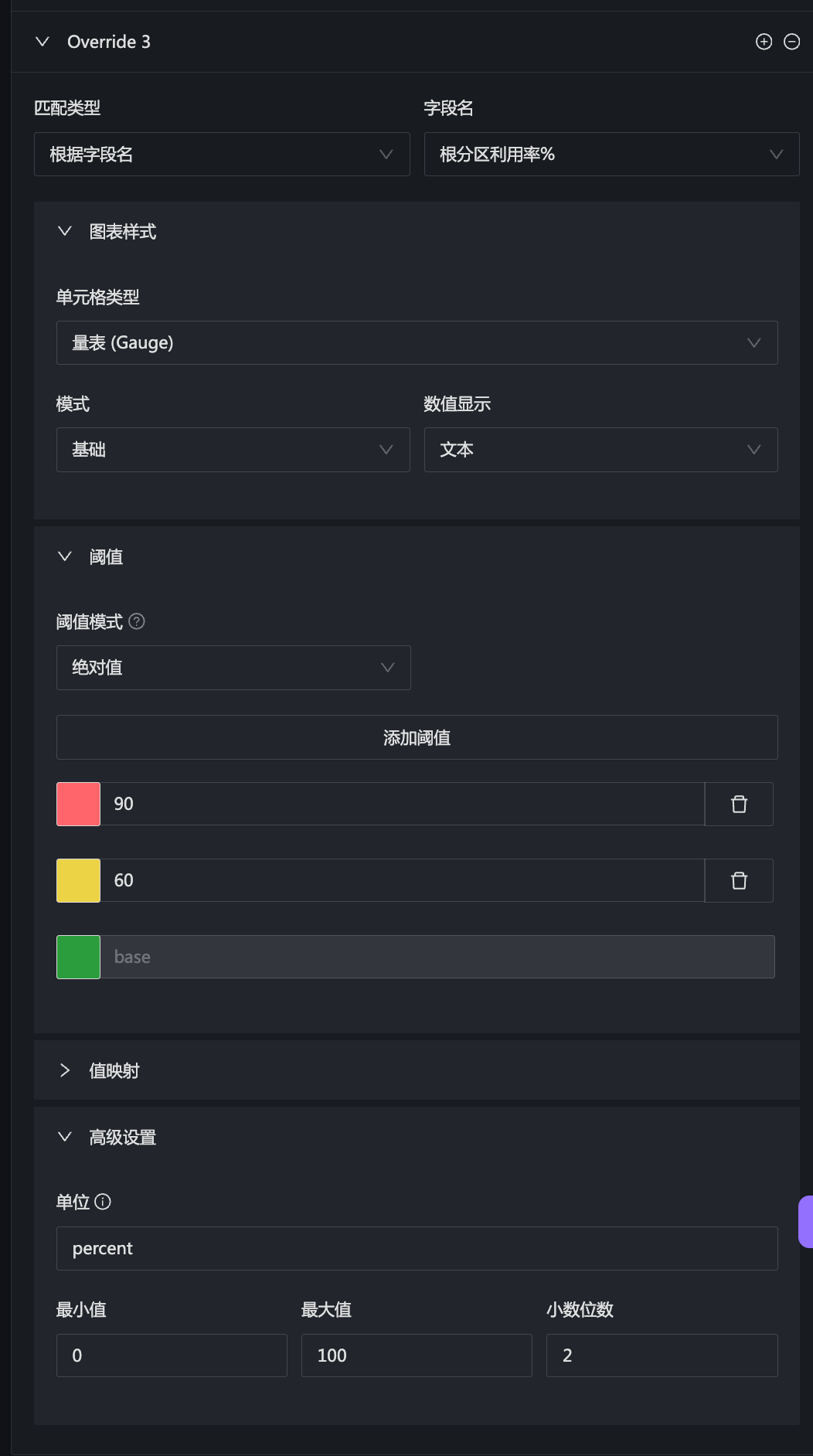

注意图表样式那个配置，一个用的颜色背景，另一个用的是量表。最后再看看根分区那个：
也是用的量表，但是模式不同。
后记
会了么？上例是机器列表，MySQL、Redis、交换机等各种监控对象都可以配置起来了。把各个对象的关键SLI数据放到表格里，看起来还是很方便的，一目了然即可知道哪个实例有问题。
