本章主要内容：基于 Qt框架实现的仪表盘控件。
目录：
1.源码分析
2.所有源码
3.效果演示
一、核心源码分析
1. 外观特点
颜色方案：采用黑色背景与亮蓝色(青绿色)的刻度、文字和指针
警告区域：使用橙红色半透明区域标识超速警告
数字显示：底部有数字显示当前值和单位
2. 公共接口
这些方法提供了对仪表盘外观和数据的控制。
void setValue(double value); // 设置当前速度值
void setRange(double min, double max); // 设置量程范围
void setUnits(const QString &units); // 设置单位
void setWarningValue(double value); // 设置警告值3. 几何参数
仪表盘覆盖270度的圆弧范围。
double m_startAngle{135}; // 起始角度（135度 - 左下）
double m_endAngle{360+45}; // 结束角度（405度 - 右下）4. 实现文件 (dashboard.cpp)
绘制组件：
drawBackground(): 绘制背景和渐变效果
drawWarningZone(): 绘制警告区域
drawTicks(): 绘制刻度和数字
drawNeedle(): 绘制指针
drawDigitalDisplay(): 绘制数字显示
坐标计算：
getTickPosition(): 计算刻度位置
getNeedleEndPoint(): 计算指针端点位置
二、所有源码
1.Dashboard.h文件
#ifndef DASHBOARD_H
#define DASHBOARD_H#include <QWidget>
#include <QTimer>class Dashboard : public QWidget
{Q_OBJECTpublic:explicit Dashboard(QWidget *parent = nullptr);// 公共接口函数void setValue(double value); // 设置当前速度值void setRange(double min, double max); // 设置量程范围void setUnits(const QString &units); // 设置单位void setWarningValue(double value); // 设置警告值double value() const { return m_value; }double minValue() const { return m_minValue; }double maxValue() const { return m_maxValue; }protected:void paintEvent(QPaintEvent *event) override;void resizeEvent(QResizeEvent *event) override;private:void drawBackground(QPainter &painter);void drawTicks(QPainter &painter);void drawNumbers(QPainter &painter);void drawNeedle(QPainter &painter);void drawDigitalDisplay(QPainter &painter);void drawWarningZone(QPainter &painter);// 坐标转换函数QPointF getTickPosition(double value, double length) const;QPointF getNeedleEndPoint() const;// 仪表盘参数double m_value{0};double m_minValue{0};double m_maxValue{260};double m_warningValue{200};QString m_units{"km/h"};// 外观参数// 外观参数 - 亮浅蓝色主题QColor m_backgroundColor{QColor(0, 0, 0)}; // 亮浅蓝色QColor m_scaleColor{QColor(9, 245, 249)}; // 深蓝色刻度//QColor m_needleColor{Qt::red}; // 红色指针//QColor m_textColor{Qt::white}; // 黑色文字QColor m_needleColor{QColor(9, 245, 249)}; // 红色指针QColor m_textColor{QColor(9, 245, 249)}; // 黑色文字QColor m_warningColor{QColor(255, 69, 0)}; // 橙红色警告//QColor m_digitalBgColor{QColor(240, 240, 240, 220)}; // 浅灰色数字背景QColor m_digitalBgColor{QColor(0, 0, 0)}; // 浅灰色数字背景// 几何参数QRectF m_dialRect;QPointF m_center;double m_radius{0};double m_startAngle{135}; // 起始角度（度）double m_endAngle{360+45}; // 结束角度（度）
};#endif // DASHBOARD_H
2. Dashboard.cpp文件
#include "dashboard.h"
#include <QPainter>
#include <QConicalGradient>
#include <QtMath>
#include <QFontDatabase>
#include <QDebug>
Dashboard::Dashboard(QWidget *parent) : QWidget(parent)
{// 设置默认大小setMinimumSize(300, 300);// 可选：添加字体（确保数字显示美观）int fontId = QFontDatabase::addApplicationFont(":/fonts/digital.ttf");if (fontId == -1) {// 使用系统字体作为备选qDebug() << "Failed to load digital font, using system font";}
}void Dashboard::setValue(double value)
{// 限制值在范围内m_value = qBound(m_minValue, value, m_maxValue);update(); // 触发重绘
}void Dashboard::setRange(double min, double max)
{m_minValue = min;m_maxValue = max;if (m_value > m_maxValue) m_value = m_maxValue;if (m_value < m_minValue) m_value = m_minValue;update();
}void Dashboard::setUnits(const QString &units)
{m_units = units;update();
}void Dashboard::setWarningValue(double value)
{m_warningValue = value;update();
}void Dashboard::paintEvent(QPaintEvent *event)
{Q_UNUSED(event);QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);// 计算几何参数m_center = rect().center();m_radius = qMin(width(), height()) * 0.4;m_dialRect = QRectF(m_center.x() - m_radius, m_center.y() - m_radius,m_radius * 2, m_radius * 2);// 绘制各个部件drawBackground(painter);drawWarningZone(painter);drawTicks(painter);drawNumbers(painter);drawNeedle(painter);drawDigitalDisplay(painter);
}void Dashboard::resizeEvent(QResizeEvent *event)
{QWidget::resizeEvent(event);update(); // 尺寸变化时重绘

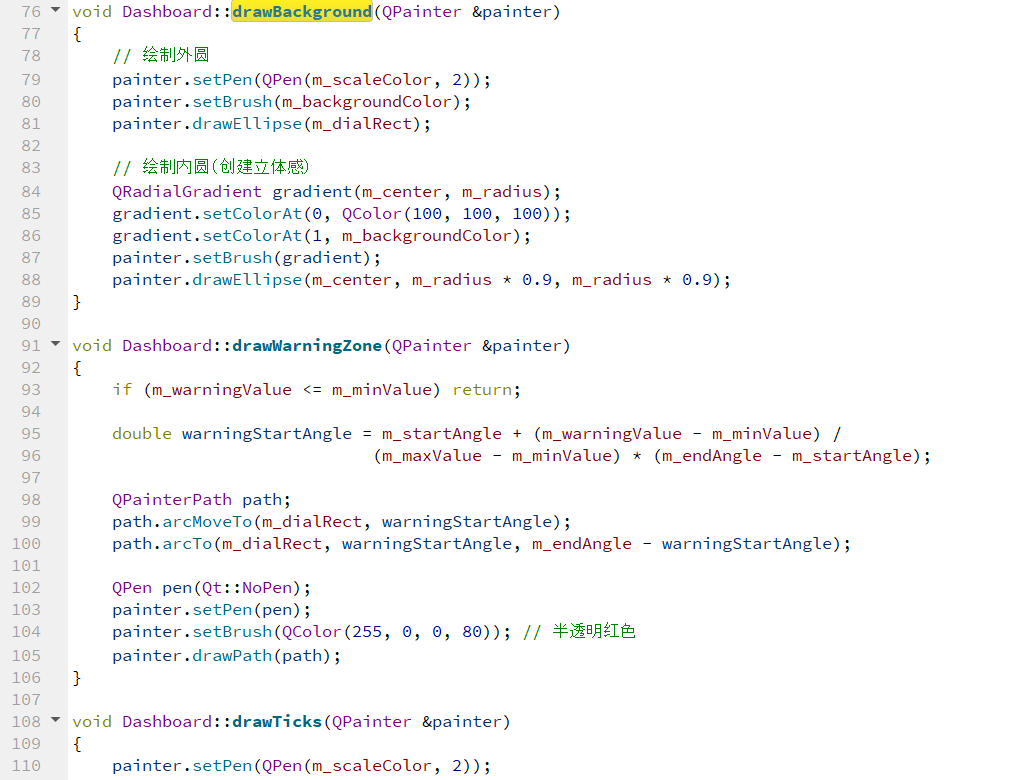

}void Dashboard::drawBackground(QPainter &painter)
{// 绘制外圆painter.setPen(QPen(m_scaleColor, 2));painter.setBrush(m_backgroundColor);painter.drawEllipse(m_dialRect);// 绘制内圆（创建立体感）QRadialGradient gradient(m_center, m_radius);gradient.setColorAt(0, QColor(100, 100, 100));gradient.setColorAt(1, m_backgroundColor);painter.setBrush(gradient);painter.drawEllipse(m_center, m_radius * 0.9, m_radius * 0.9);
}void Dashboard::drawWarningZone(QPainter &painter)
{if (m_warningValue <= m_minValue) return;double warningStartAngle = m_startAngle + (m_warningValue - m_minValue) /(m_maxValue - m_minValue) * (m_endAngle - m_startAngle);QPainterPath path;path.arcMoveTo(m_dialRect, warningStartAngle);path.arcTo(m_dialRect, warningStartAngle, m_endAngle - warningStartAngle);QPen pen(Qt::NoPen);painter.setPen(pen);painter.setBrush(QColor(255, 0, 0, 80)); // 半透明红色painter.drawPath(path);
}void Dashboard::drawTicks(QPainter &painter)
{painter.setPen(QPen(m_scaleColor, 2));// 主刻度（每20单位）for (int i = m_minValue; i <= m_maxValue; i += 20) {if (i > m_maxValue) break;QPointF start = getTickPosition(i, m_radius * 0.85);QPointF end = getTickPosition(i, m_radius * 0.95);painter.drawLine(start, end);}// 次刻度（每10单位）painter.setPen(QPen(m_scaleColor, 1));for (int i = m_minValue; i <= m_maxValue; i += 10) {if (i % 20 == 0) continue; // 跳过主刻度QPointF start = getTickPosition(i, m_radius * 0.9);QPointF end = getTickPosition(i, m_radius * 0.95);painter.drawLine(start, end);}
}void Dashboard::drawNumbers(QPainter &painter)
{painter.setPen(m_textColor);QFont font = painter.font();font.setPointSize(10);font.setBold(true);painter.setFont(font);for (int i = m_minValue; i <= m_maxValue; i += 20) {if (i > m_maxValue) break;QPointF pos = getTickPosition(i, m_radius * 0.75);QRectF textRect(pos.x() - 20, pos.y() - 10, 40, 20);painter.drawText(textRect, Qt::AlignCenter, QString::number(i));}
}void Dashboard::drawNeedle(QPainter &painter)
{QPointF needleEnd = getNeedleEndPoint();// 绘制指针QPen needlePen(m_needleColor, 3);needlePen.setCapStyle(Qt::RoundCap);painter.setPen(needlePen);painter.drawLine(m_center, needleEnd);// 绘制中心圆painter.setPen(Qt::NoPen);painter.setBrush(m_needleColor);painter.drawEllipse(m_center, 5, 5);
}void Dashboard::drawDigitalDisplay(QPainter &painter)
{// 绘制数字显示区域QRectF digitalRect(m_center.x() - 60, m_center.y() + m_radius * 0.3, 120, 40);painter.setPen(Qt::NoPen);painter.setBrush(m_digitalBgColor);painter.drawRoundedRect(digitalRect, 5, 5);// 绘制数字painter.setPen(m_textColor);QFont font = painter.font();font.setPointSize(16);font.setBold(true);painter.setFont(font);QString displayText = QString("%1 %2").arg(m_value, 0, 'f', 0).arg(m_units);painter.drawText(digitalRect, Qt::AlignCenter, displayText);

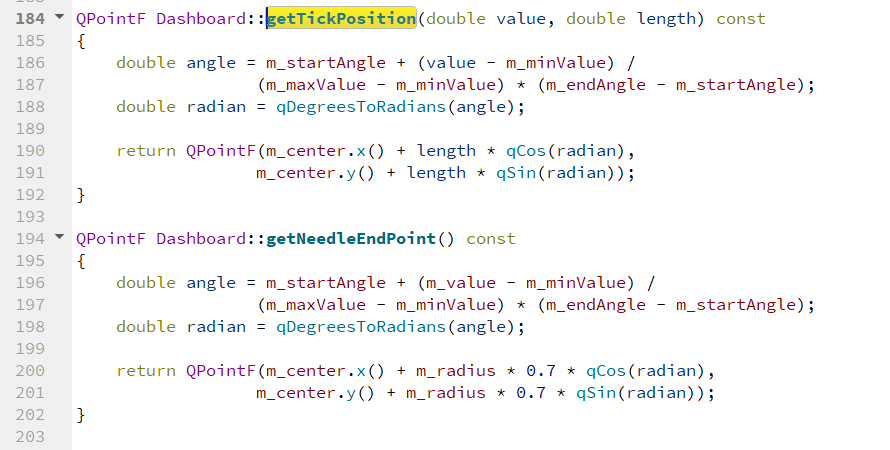

}QPointF Dashboard::getTickPosition(double value, double length) const
{double angle = m_startAngle + (value - m_minValue) /(m_maxValue - m_minValue) * (m_endAngle - m_startAngle);double radian = qDegreesToRadians(angle);return QPointF(m_center.x() + length * qCos(radian),m_center.y() + length * qSin(radian));
}QPointF Dashboard::getNeedleEndPoint() const
{double angle = m_startAngle + (m_value - m_minValue) /(m_maxValue - m_minValue) * (m_endAngle - m_startAngle);double radian = qDegreesToRadians(angle);return QPointF(m_center.x() + m_radius * 0.7 * qCos(radian),m_center.y() + m_radius * 0.7 * qSin(radian));
}
3.mainwindow.cpp文件
#include "mainwindow.h"
#include "Dashboard.h"
#include <QVBoxLayout>
#include <QSlider>
#include <QLabel>MainWindow::MainWindow(QWidget *parent): QMainWindow(parent)
{// 创建中央部件QWidget *centralWidget = new QWidget(this);setCentralWidget(centralWidget);// 创建布局QVBoxLayout *layout = new QVBoxLayout(centralWidget);// 创建仪表盘Dashboard *dashboard = new Dashboard(this);dashboard->setRange(0, 240);dashboard->setWarningValue(200);dashboard->setValue(60); // 初始值// 创建控制滑块QSlider *slider = new QSlider(Qt::Horizontal);slider->setRange(0, 260);slider->setValue(60);// 连接信号槽connect(slider, &QSlider::valueChanged, dashboard, &Dashboard::setValue);// 添加到布局layout->addWidget(dashboard);layout->addWidget(slider);resize(400, 500);
}MainWindow::~MainWindow()
{
}

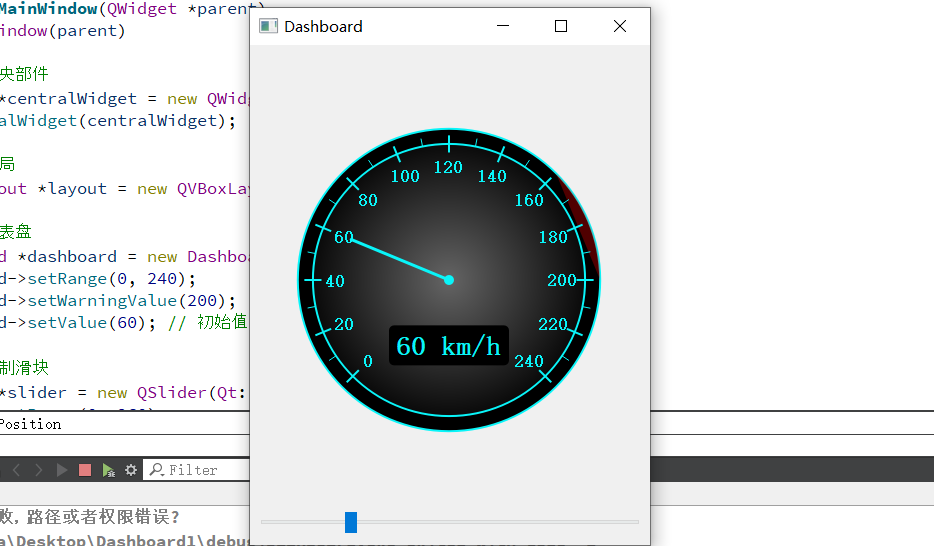

三、效果演示
