16.多生成树MSTP

多生成树MSTP

课程目标

• 了解RSTP/STP的局限

• 掌握MSTP的基本概念

• 掌握MSTP的工作原理

• 掌握MSTP的配置

• 掌握各种保护机制的原理及配置

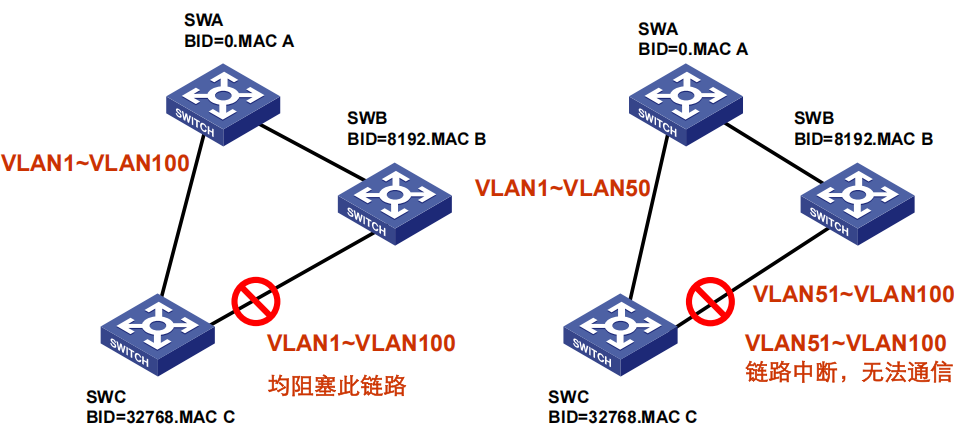

一 STP/RSTP的局限性

所有VLAN共享一颗生成树

• 无法实现不同VLAN在多条Trunk链路上的负载分担
  • 二层链路负载均衡

次优二层路径

• 最优路径被阻塞，vlan间通信无法实现使用最有路径

部分vlan不通

• 在某条链路上只允许vlan2通信，则vlan间通信不成功

二 MSTP的基本概念及优势

1 MSTP的定义

MSTP（Multiple Spanning Tree，多生成树协议）

• 基于实例计算出多颗生成树，实例间实现负载分担

  • 每个实例对应一个或多个 VLAN

• MSTP兼容RSTP和STP

  • 可以实现快速收敛

  • 提供数据转发的多个冗余路径

  • 在数据转发过程中实现vlan数据的负载均衡

• MSTP标准协议为IEEE802.1s

  • RSTP标准协议为IEEE802.1w
  • STP标准协议为IEEE802.1d

• 特性

  • 每个生成树实例（MSTI）独立计算拓扑
  • 支持 VLAN 到生成树实例的映射。

• 不同的实例之间独立，不相互影响

MSTP可以将一个或多个VLAN映射到一个Instance(实例)，再基于实例计算生成树，映射到同一个实例的VLAN共享同一颗生成树

• 生成树实例（MSTI）

  • 每个实例对应一个或多个 VLAN，独立计算生成树拓扑

  • 示例

    • Instance 1：包含 VLAN 1-10
    • Instance 2：包含 VLAN 11-20

• 端口角色
  • 根端口（R）：到根桥路径开销最小的端口
  • 指定端口（D）：负责向网段转发 BPDU 的端口
  • 阻塞端口：被阻塞的端口，不转发用户数据

• 左侧拓扑（Instance 1）

  • 根桥：SW1（Instance 1 的根桥）。

  • VLAN 映射：Instance 1 包含 VLAN 1-10。

  • 数据流量路径：SW3 → SW1 → 终端设备（PC）。

  • 端口角色

    • SW1 的端口：指定端口（D）。
    • SW2 的端口：根端口（R）和指定端口（D）。
    • SW3 的端口：根端口（R）和阻塞端口（）。

• 右侧拓扑（Instance 2）

  • 根桥：SW2（Instance 2 的根桥）。

  • VLAN 映射：Instance 2 包含 VLAN 11-20。

  • 数据流量路径：SW3 → SW2 → 终端设备（PC）。

  • 端口角色

    • SW1 的端口：根端口（R）和指定端口（D）。
    • SW2 的端口：指定端口（D）。
    • SW3 的端口：根端口（R）和阻塞端口（）

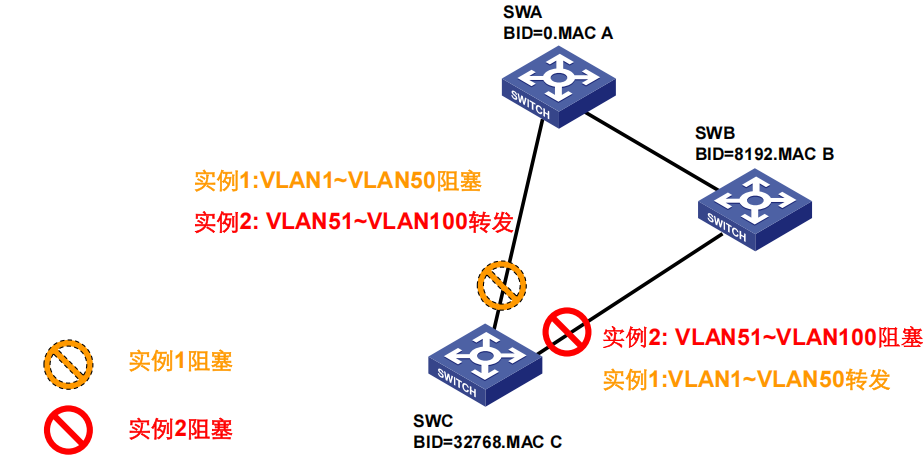

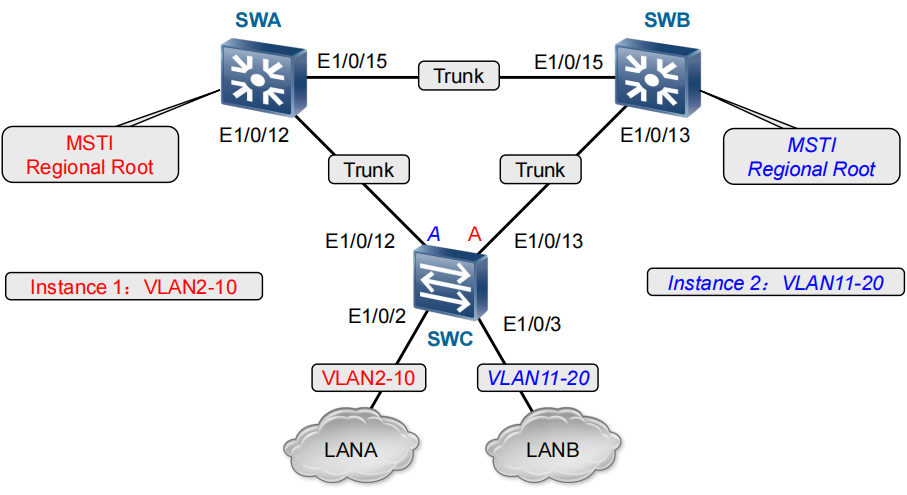

多实例负载分担

• 通过将不同 VLAN 映射到不同的生成树实例，实现流量的负载分担
• 示例：VLAN 1-10 的流量沿 Instance 1 的拓扑转发（SW3→SW1→PC），VLAN 11-20 的流量沿 Instance 2 的拓扑转发（SW3→SW2→PC）

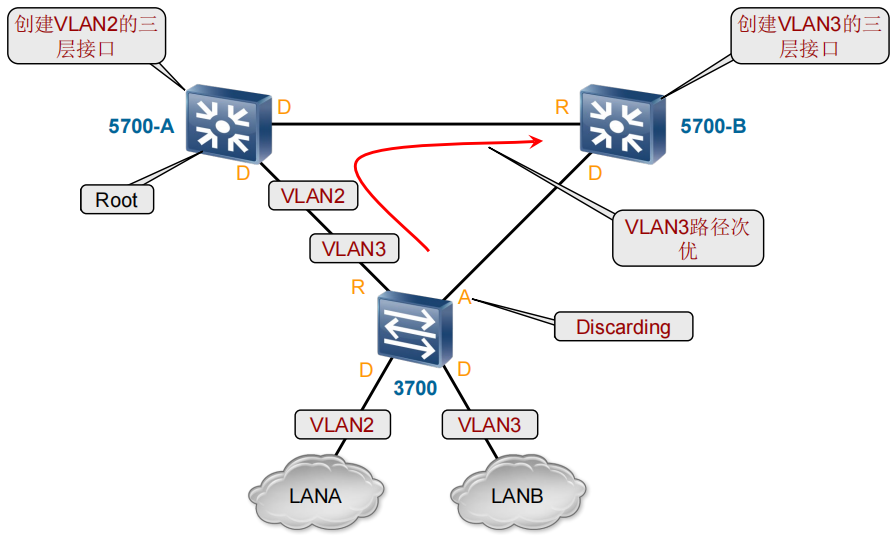

次优二层路径问题

在传统的 STP（生成树协议）环境中，所有 VLAN 共享同一个生成树实例，导致所有流量都沿同一棵生成树转发。这可能造成次优路径

• 解决方法
  • 网关设置
    • VLAN1-10 的网关设置在 SW1
    • VLAN11-20 的网关设置在 SW2
  • 流量转发路径
    • VLAN1-10 的流量沿 Instance 1 的拓扑转发（SW3→SW1→网关）
    • VLAN11-20 的流量沿 Instance 2 的拓扑转发（SW3→SW2→网关）

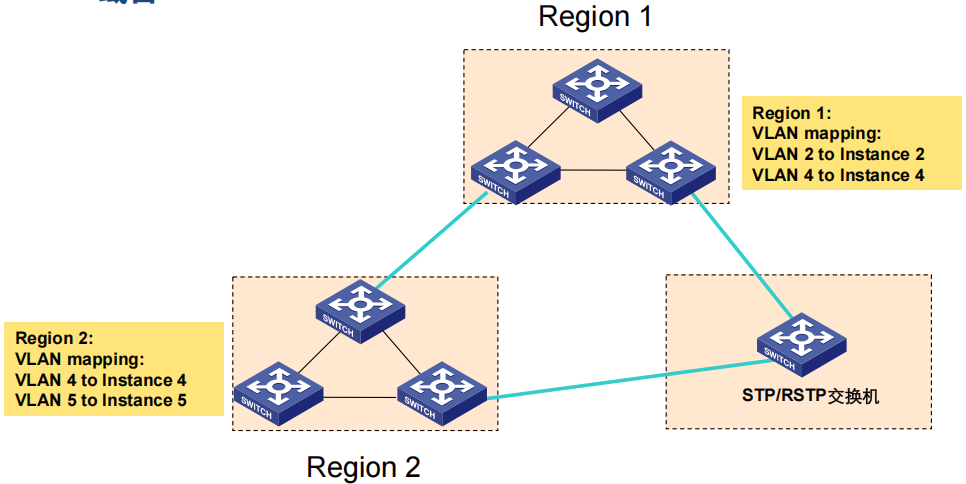

MST域

MSTP把一个交换网络划分成多个域，每个域形成多颗生成树，生成树之间彼此独立

MST域（MST Region）:拥有相同MST配置标识的网桥构成的集合

• 域名

• 配置修订号

• VLAN与实例映射关系

• 三个参数一致时，表明在同一域内

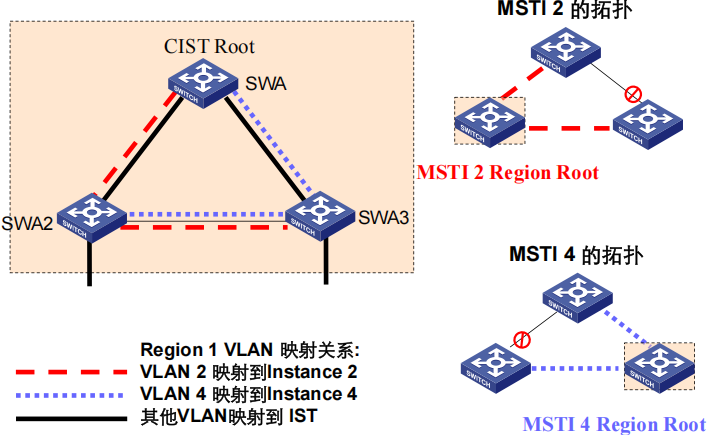

2 MSTP的组成

MSTI实例

核心概念

• 一个MST域内可以生成多可生成树，每颗生成树都称为一个MSTI
• 实例 0（Instance 0）

  • 对应 IST（内部生成树），是 MSTP 中的默认生成树实例。

  • 特性

  • 所有未显式映射到其他实例的 VLAN 默认属于实例 0。

  • 实例 0 是 MST 域内的公共生成树，确保域内所有 VLAN 的基本连通性。

实例 0 的作用

• 默认生成树实

  • 所有未显式映射到其他实例的 VLAN 自动属于实例 0

  • 示例：若 VLAN 1 未映射到任何实例，默认属于实例 0

• 域内连通性

  • 实例 0 确保 MST 域内所有 VLAN 的基本连通性，即使未配置其他实例

  • 示例：MST 域内的交换机通过实例 0 的拓扑，确保 VLAN 1 的流量能够正确转发

• 与 CST 的交互

  • 实例 0（IST）与 CST（公共生成树）共同构成 CIST（公共和内部生成树），确保跨域连通性

  • 示例：MST 域间的流量通过 CST 转发，域内流量通过实例 0（IST）转发

实例 0 与其他实例的区别

特性	实例 0（IST）	其他实例（MSTI）
VLAN 映射	未显式映射的 VLAN 默认属于实例 0	显式映射的 VLAN（如 VLAN 2→Instance 2）
生成树计算	每个 MST 域独立计算	每个实例独立计算（跨域时共享 CST）
作用	确保基本连通性，处理未映射 VLAN	优化特定 VLAN 的流量转发路径
收敛速度	与 RSTP 相同（毫秒级）	与 RSTP 相同（毫秒级）

CST、IST、CIST、总根和域根

• 多实例支持：每个 MSTI 独立计算拓扑，支持 VLAN 到实例的灵活映射

• 跨域连通性：CST 确保不同 MST 域之间的连通性

• 根桥优化：总根和域根的设计，确保全网和域内的拓扑最优

核心概念

• CST（公共生成树）

  • 连接不同 MST 域的生成树，确保跨域的连通性

    • 如果把每个MST域看作是一个节点，CST就是这些节点通过生成树协议计算生成的一颗生成树

  • 特性

    • 所有 MST 域共享同一个 CST
    • 用于连接不同的 MST 域(如 Region 1、Region 2 等)

• IST（内部生成树）

  • 每个 MST 域内的生成树，处理未映射到其他 MSTI 的 VLAN

  • 特性

    • 每个 MST 域有独立的 IST
    • 未映射到其他 MSTI 的 VLAN 默认属于 IST

• CIST（公共和内部生成树）

  • CST 和所有 IST 的集合，形成整个网络的生成树

  • 特性

    • 包含所有 MST 域的 IST 和跨域的 CST
    • 确保全网无环且连通

• SST（单生成树）

  • 运行生成树协议的交换设备只能属于一个生成树
  • MST域中只有一个交换设备，这个交换设备构成单生成树

• 总根（CIST Root）

  • CIST 的根桥，整个网络的逻辑中心

  • 特性

    • 所有 MST 域的 IST 和 CST 以总根为基准计算路径

• 域根（CIST Regional Root）

  • 每个 MST 域内的根桥，负责域内的生成树计算。

  • 特性

    • 每个 MST 域有独立的域根
    • 域根到总根的路径开销最小

对比维度	IST 域根	MSTI 域根
实例类型	固定为实例 0（默认实例，不可删除）	用户自定义实例（如实例 1、2…，可按需创建 / 删除）
VLAN 覆盖范围	所有未映射到其他 MSTI 的 VLAN（默认 VLAN）	仅映射到该 MSTI 的特定 VLAN
数量	一个 MST 域内仅 1 个（实例 0 唯一）	每个 MSTI 对应 1 个，一个域内可多个（与 MSTI 数量一致）
作用	保障默认 VLAN 的基础连通性（无环转发）	优化特定 VLAN 的流量路径（如负载分担、路径规划）
与外部交互	作为 MST 域与外界（其他域或 STP/RSTP 网络）交互的 “代表”（通过 CST/IST 融合拓扑）	仅在域内生效，不直接参与外部拓扑交互

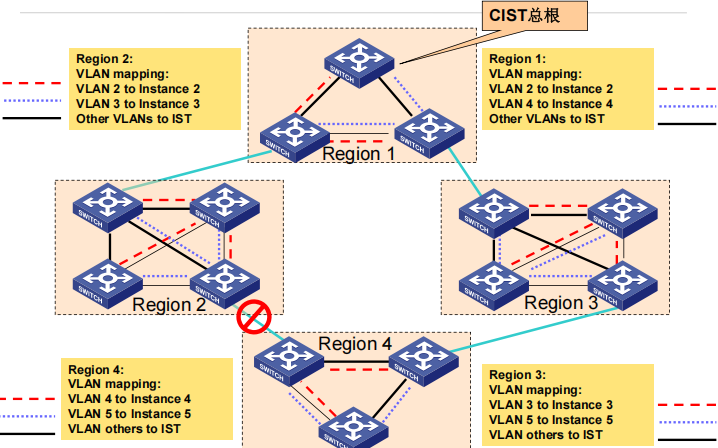

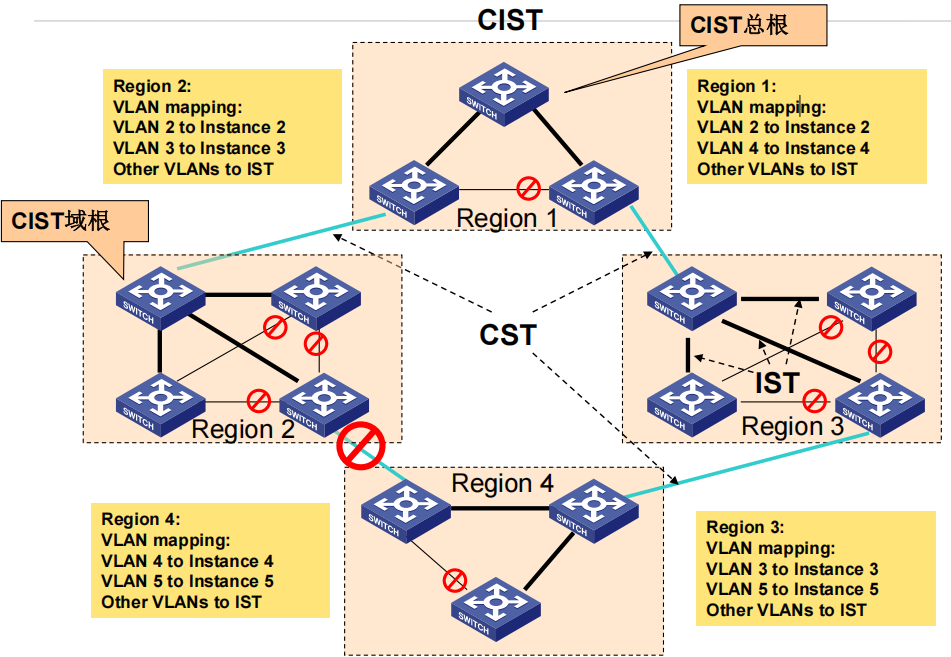

图片分析

• 拓扑结构

  • 网络分为 4 个 MST 域（Region 1-4），每个域内的交换机运行 MSTP

  • 域间通过 CST 连接，确保跨域连通性

• VLAN 映射

  • Region 1：VLAN 2→Instance 2，VLAN 4→Instance 4，其他 VLAN→IST

  • Region 2：VLAN 2→Instance 2，VLAN 3→Instance 3，其他 VLAN→IST

  • Region 3：VLAN 3→Instance 3，VLAN 5→Instance 5，其他 VLAN→IST

  • Region 4：VLAN 4→Instance 4，VLAN 5→Instance 5，其他 VLAN→IST

• 生成树实例

  • Instance 2：包含 VLAN 2（Region 1、Region 2）

  • Instance 3：包含 VLAN 3（Region 2、Region 3）

  • Instance 4：包含 VLAN 4（Region 1、Region 4）

  • Instance 5：包含 VLAN 5（Region 3、Region 4）

• IST：处理未映射到其他实例的 VLAN（如 Region 1 的 VLAN 1、Region 2 的 VLAN 4 等）

• 根桥选举：

  • 总根（CIST Root）：位于 Region 1，是整个网络的根桥

  • 域根（CIST Regional Root）：每个 MST 域内的根桥，负责域内的生成树计算

    • Region 1 的域根：连接总根的交换机。
    • Region 2 的域根：连接 CST 的交换机
    • Region 3 的域根：连接 CST 的交换机
    • Region 4 的域根：连接 CST 的交换机

• 关键机制解析

• VLAN 到实例的映射

  • 每个 MST 域内，VLAN 可以映射到不同的 MSTI（如 Instance 2、3、4、5）或 IST

  • 示例：VLAN 2 在 Region 1 和 Region 2 中映射到 Instance 2，确保跨域的 VLAN 2 流量沿 Instance 2 的拓扑转发

• 跨域连通性

  • CST 连接不同 MST 域，确保跨域的 VLAN 流量（如 VLAN 2 从 Region 1 到 Region 2）能够正确转发

  • 示例：VLAN 2 的流量在 Region 1 沿 Instance 2 转发，跨域时沿 CST 转发，到达 Region 2 后沿 Instance 2 转发

• 根桥选举

  • 总根是整个网络的根桥，所有 MST 域的 IST 和 CST 以总根为基准计算路径

  • 域根是每个 MST 域内的根桥，负责域内的生成树计算，确保域内拓扑最优

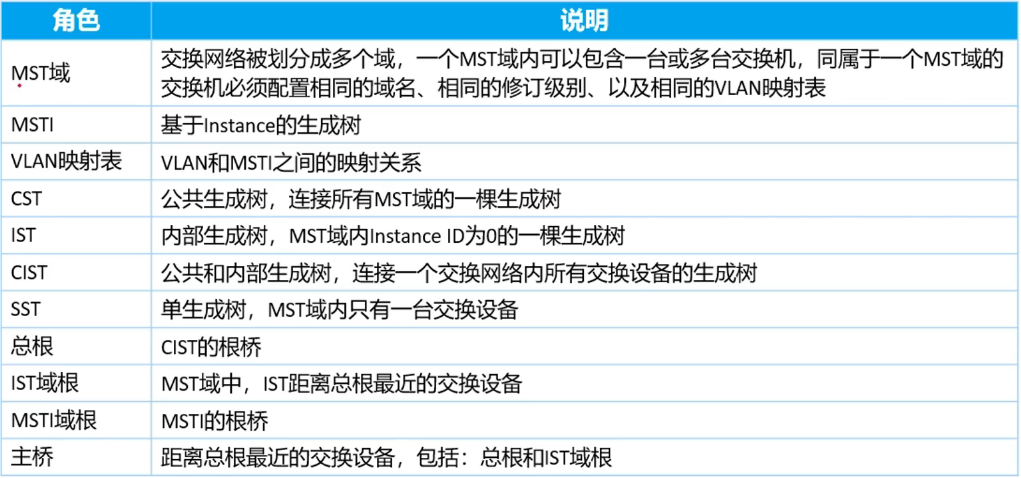

MSTP概念的总结

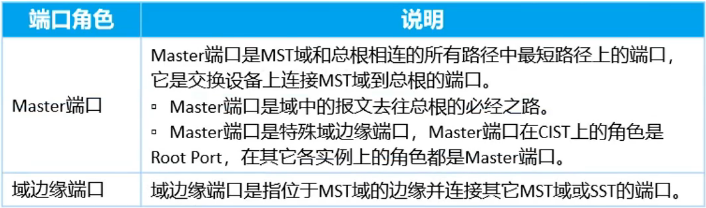

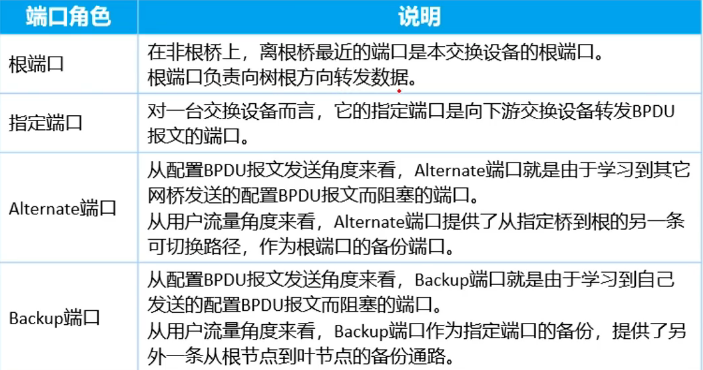

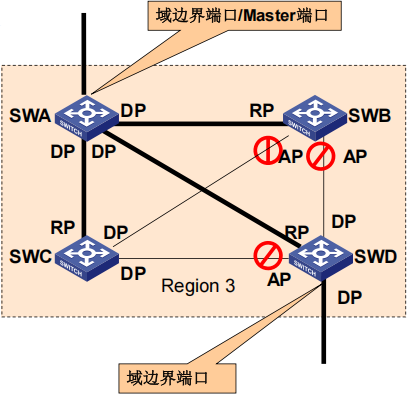

3 MSTP端口角色

• Master端口

  • IST根桥在CIST上的根端口

• 其他端口角色的定义和RSTP相同

  • 根端口
  • 指定端口
  • Alternate替代端口
  • Backup备份端口
  • 边缘端口

• 两个域之间的端口被称为Master端口(域边界端口)
  • 如果发现了Master端口 == 有两个域

三 MSTP工作原理

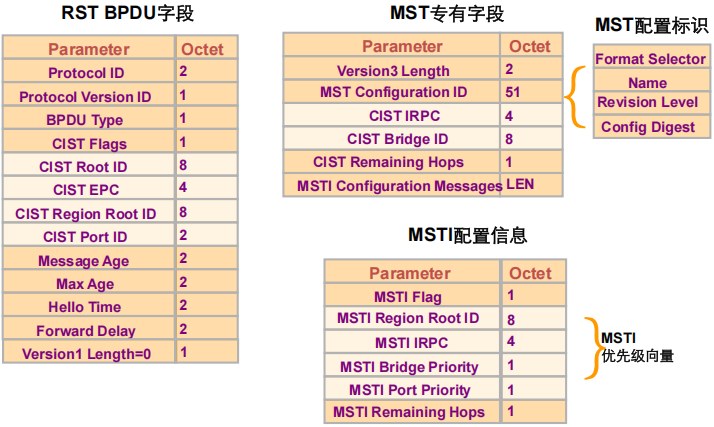

1 MSTP的BPDU格式

MSTP BPDU报文用来计算生成树的拓扑、维护网络拓扑以及传达拓扑变化记录

• RST BPDU 字段：基础的 STP/RSTP 字段，用于兼容传统生成树协议

• MST 专有字段：MSTP 特有的字段，用于多生成树实例的管理

• MST 配置标识：用于标识 MST 域的配置信息，确保域内交换机的配置一致性

• MSTI 配置信息：用于多生成树实例的配置和管理，确保每个实例的拓扑独立性

RST BPDU 字段

• Protocol ID：协议 ID，固定为 2（表示 STP/RSTP/MSTP）

• Protocol Version ID：协议版本 ID

  • RSTP 中为 2，MSTP中为3，STP中为0

• BPDU Type：BPDU 类型

  • RSTP/MSTP 中为0x02，TCN BPDU为0x80，STP BPDU为0x00

• CIST Flags：CIST 标志位，用于标识拓扑变化等信息

• CIST Root ID：CIST 根桥 ID，由优先级和 MAC 地址组成

• CIST Region Root ID：CIST 域根桥 ID，标识 MST 域的根桥

• CIST Port ID：CIST 端口 ID，标识发送 BPDU 的端口

• Message Age：消息年龄，记录 BPDU 的生存时间

• Max Age：最大老化时间，BPDU 的最大生存时间

• Hello Time：Hello 时间，BPDU 的发送间隔

• Forward Delay：转发延迟，端口状态转换的延迟时间

• Version1 Length：版本 1 长度，固定为 0（表示不兼容 STP）

MST 专有字段

前36字节与RST BPDU相同，37字节开始为MSTP BPDU专有字段

• Version3 Length：版本 3 长度，标识 MSTP BPDU 的总长度

• MST Configuration ID：MST 配置 ID，包含 MST 域的配置信息

• CIST IRPC：CIST 内部根路径成本，标识到 CIST 根桥的路径成本

• CIST Bridge ID：CIST 桥 ID，标识发送 BPDU 的桥

• CIST Remaining Hops：CIST 剩余跳数，标识 BPDU 的传播范围

• MSTI Configuration Messages LEN：MSTI 配置消息长度，标识 MSTI 配置信息的长度

MST 配置标识

• Format Selector：格式选择器，标识配置信息的格式

• Name：MST 域的名称，用于标识 MST 域

• Revision Level：修订级别，用于标识 MST 域的配置版本

• Config Digest：配置摘要，用于验证 MST 域的配置一致性

MSTI 配置信息

• MSTI Flag：MSTI 标志位，用于标识 MSTI 的状态

• MSTI Region Root ID：MSTI 域根桥 ID，标识 MSTI 的根桥

• MSTI IRPC：MSTI 内部根路径成本，标识到 MSTI 根桥的路径成本

• MSTI Bridge Priority：MSTI 桥优先级，用于 MSTI 根桥的选举

• MSTI Port Priority：MSTI 端口优先级，用于 MSTI 端口角色的选举

• MSTI Remaining Hops：MSTI 剩余跳数，标识 MSTI BPDU 的传播范围

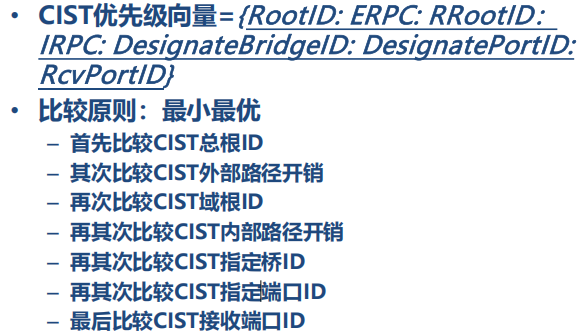

2 CIST的优先级向量

• CIST 优先级向量：包含根桥 ID、路径开销、指定桥 ID 等字段，用于生成树的拓扑计算

• 比较原则：遵循 “最小最优” 原则，按顺序比较各个字段，确定端口角色

CIST 优先级向量

• 定义：CIST 优先级向量是一个用于比较生成树拓扑的参数集合，包含以下字段：

  • RootID：CIST 根桥 ID。

  • ERPC：CIST 外部路径开销。

  • RRootID：CIST 域根桥 ID。

  • IRPC：CIST 内部路径开销。

  • DesignateBridgeID：CIST 指定桥 ID。

  • DesignatePortID：CIST 指定端口 ID。

  • RcvPortID：CIST 接收端口 ID。

• 作用：CIST 优先级向量用于生成树的拓扑计算，通过比较优先级向量的各个字段，确定端口角色（根端口、指定端口、替代端口等），从而构建无环的网络拓扑

比较原则

• 最小最优：CIST 优先级向量的比较遵循 “最小最优” 原则，即数值越小越优先

• 比较顺序

  • 首先比较 CIST 总根 ID：总根 ID 越小越优先

  • 其次比较 CIST 外部路径开销：外部路径开销越小越优先

  • 再次比较 CIST 域根 ID：域根 ID 越小越优先

  • 再其次比较 CIST 内部路径开销：内部路径开销越小越优先

  • 再其次比较 CIST 指定桥 ID：指定桥 ID 越小越优先

  • 再其次比较 CIST 指定端口 ID：指定端口 ID 越小越优先

  • 最后比较 CIST 接收端口 ID：接收端口 ID 越小越优先

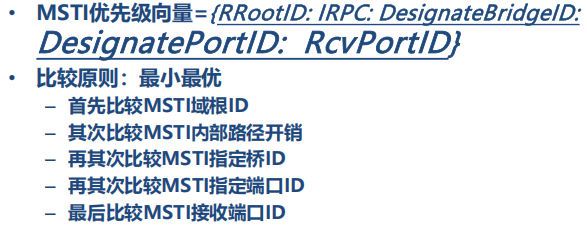

3 MSTI 的优先级向量

MSTI 优先级向量

• 定义：MSTI 优先级向量是一个用于比较生成树拓扑的参数集合，包含以下字段：

  • RRootID：MSTI 域根桥 ID。

  • IRPC：MSTI 内部路径开销。

  • DesignateBridgeID：MSTI 指定桥 ID。

  • DesignatePortID：MSTI 指定端口 ID。

  • RcvPortID：MSTI 接收端口 ID。

• 作用：MSTI 优先级向量用于多生成树实例的拓扑计算，通过比较优先级向量的各个字段，确定端口角色（根端口、指定端口、替代端口等），从而构建无环的网络拓扑

比较原则

• 最小最优：MSTI 优先级向量的比较遵循 “最小最优” 原则，即数值越小越优先。

• 比较顺序

  • 首先比较 MSTI 域根 ID：域根 ID 越小越优先

  • 其次比较 MSTI 内部路径开销：内部路径开销越小越优先

  • 再次比较 MSTI 指定桥 ID：指定桥 ID 越小越优先

  • 再其次比较 MSTI 指定端口 ID：指定端口 ID 越小越优先

  • 最后比较 MSTI 接收端口 ID：接收端口 ID 越小越优先

4 MSTP计算方法

• CST/IST 计算与 RSTP 类似

  • CST（公共生成树）

    • 在 MSTP 中，CST 是连接所有 MST 域的生成树，用于处理跨域的流量
    • 其计算方法在很多方面与 RSTP 相似，比如都使用了快速收敛机制，能够在网络拓扑发生变化时快速恢复网络连通性

  • IST（内部生成树）

    • 每个 MST 域内的默认生成树实例，处理未映射到其他 MSTI 的 VLAN 流量
    • IST 的计算同样借鉴了 RSTP 的快速收敛特性，包括边缘端口的快速转发、点对点链路的快速确定端口角色和状态等

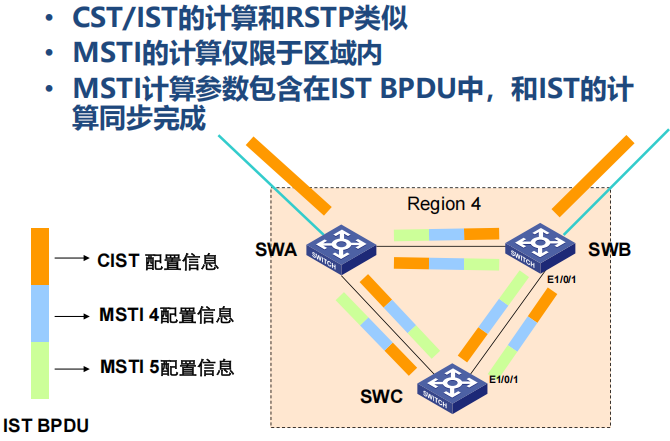

• MSTI 计算仅限于区域内

  • MSTI（多生成树实例）
    • 每个 MSTI 对应一个或多个 VLAN，独立计算生成树拓扑
    • MSTI 的计算范围被限制在单个 MST 域内，不同 MST 域的 MSTI 相互独立，这样可以实现域内流量的负载分担和故障隔离，提高网络的可靠性和性能

• MSTI 计算参数包含在 IST BPDU 中，和 IST 计算同步完成

  • IST BPDU
    • IST 的桥协议数据单元（BPDU）不仅包含了 CST/IST 的配置信息，还包含了 MSTI 的配置信息
    • MSTI 的计算参数通过 IST BPDU 进行传递，并且与 IST 的计算同步完成
    • 这种同步计算机制确保了 MSTI 的拓扑与 IST 保持一致，保证了网络的稳定性和一致性

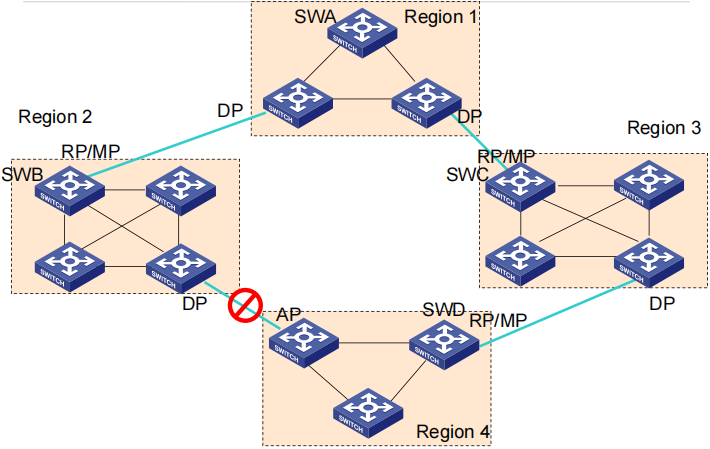

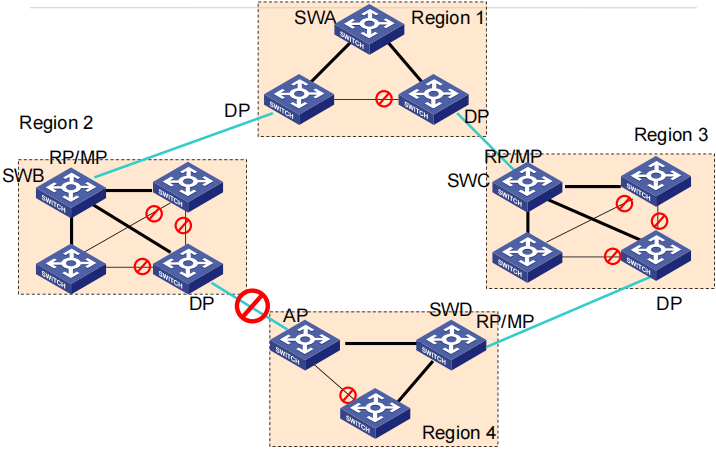

CST计算

CST 的作用：连接所有 MST 域，处理跨域流量，确保网络的可靠性和性能

网络拓扑

1. MST 域（Region）：
   • Region 1：包含交换机 SWA 及其连接的交换
   • Region 2：包含交换机 SWB 及其连接的交换机
   • Region 3：包含交换机 SWC 及其连接的交换机
   • Region 4：包含交换机 SWD 及其连接的交换机
2. 端口角色：
   • DP（指定端口）：在生成树中负责转发流量的端口
   • RP（根端口）：在生成树中负责接收流量的端口
   • MP（主端口）：在 MSTP 中，主端口是连接不同 MST 域的端口
   • AP（替代端口）：在生成树中作为备份的端口，主端口故障时启用

CST 计算过程

1. CST 的作用：
   • 跨域连接：CST 是连接所有 MST 域的生成树，用于处理跨域的流量
   • 故障隔离：当某个 MST 域内的链路故障时，CST 确保跨域流量的正常转发
2. 计算步骤：
   • 选举根桥：在整个网络中选举一个根桥（Root Bridge），通常选择优先级最高的交换机
   • 确定端口角色：根据根桥的位置，确定每个交换机的端口角色（DP、RP、MP、AP）
   • 生成树构建：基于端口角色，构建无环的生成树拓扑，确保流量的高效转发

解析

1. Region 1：
   • SWA：作为 Region 1 的根桥，连接到其他 MST 域的交换机
   • DP 端口：SWA 连接到 Region 2 和 Region 3 的端口，负责转发跨域流量
2. Region 2：
   • SWB：作为 Region 2 的根桥，连接到 Region 1 和 Region 4 的交换机
   • RP/MP 端口：SWB 连接到 Region 1 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）
   • DP 端口：SWB 连接到 Region 4 的端口，负责转发跨域流量
3. Region 3：
   • SWC：作为 Region 3 的根桥，连接到 Region 1 和 Region 4 的交换机
   • RP/MP 端口：SWC 连接到 Region 1 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）
   • DP 端口：SWC 连接到 Region 4 的端口，负责转发跨域流量。
4. Region 4：
   • SWD：作为 Region 4 的根桥，连接到 Region 2 和 Region 3 的交换机
   • AP 端口：SWD 连接到 Region 2 的端口，作为备份端口，当主端口故障时启用
   • RP/MP 端口：SWD 连接到 Region 3 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）

IST计算

IST 的作用：处理域内流量，确保网络的可靠性和性能

IST 计算过程

1. IST 的作用：
   • 域内连接：IST 是每个 MST 域内的默认生成树实例，处理未映射到其他 MSTI 的 VLAN 流量。
   • 故障隔离：当某个 MST 域内的链路故障时，IST 确保域内流量的正常转发。
2. 计算步骤：
   • 选举根桥：在每个 MST 域内选举一个根桥（Root Bridge），通常选择优先级最高的交换机
   • 确定端口角色：根据根桥的位置，确定每个交换机的端口角色（DP、RP、MP、AP）
   • 生成树构建：基于端口角色，构建无环的生成树拓扑，确保流量的高效转发

解析

1. Region 1：
   • SWA：作为 Region 1 的根桥，连接到其他 MST 域的交换机
   • DP 端口：SWA 连接到 Region 2 和 Region 3 的端口，负责转发跨域流量
2. Region 2：
   • SWB：作为 Region 2 的根桥，连接到 Region 1 和 Region 4 的交换机
   • RP/MP 端口：SWB 连接到 Region 1 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）
   • DP 端口：SWB 连接到 Region 4 的端口，负责转发跨域流量。
3. Region 3：
   • SWC：作为 Region 3 的根桥，连接到 Region 1 和 Region 4 的交换机
   • RP/MP 端口：SWC 连接到 Region 1 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）
   • DP 端口：SWC 连接到 Region 4 的端口，负责转发跨域流量
4. Region 4：
   • SWD：作为 Region 4 的根桥，连接到 Region 2 和 Region 3 的交换机
   • AP 端口：SWD 连接到 Region 2 的端口，作为备份端口，当主端口故障时启用
   • RP/MP 端口：SWD 连接到 Region 3 的端口，既是根端口（接收流量）又是主端口（连接其他 MST 域）

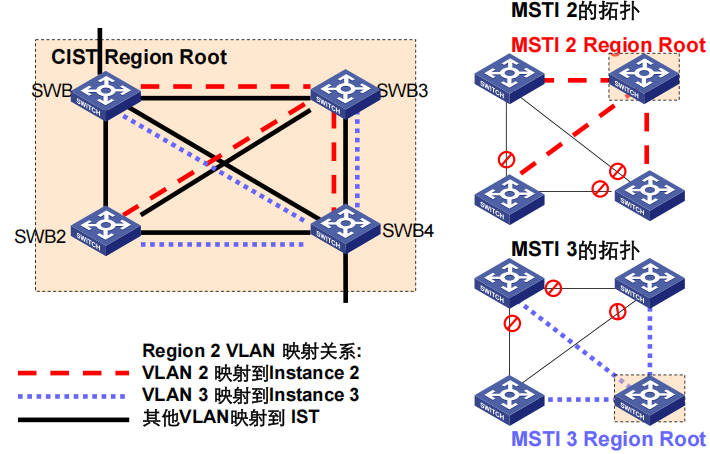

MSTI计算过程

Region1

Region2

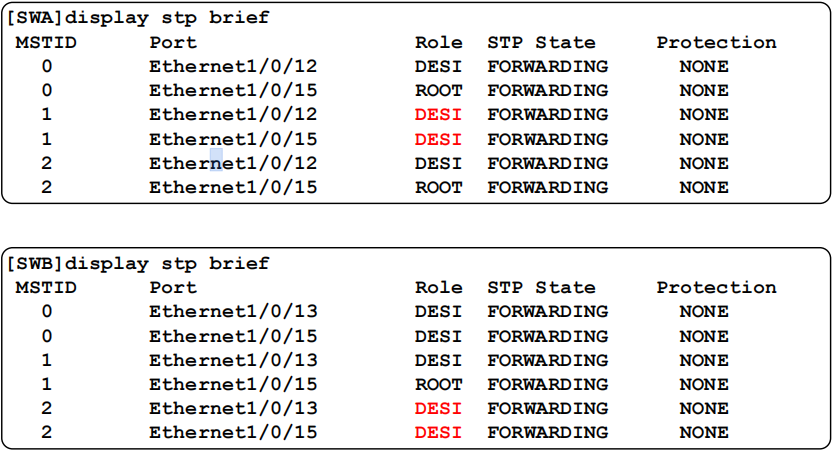

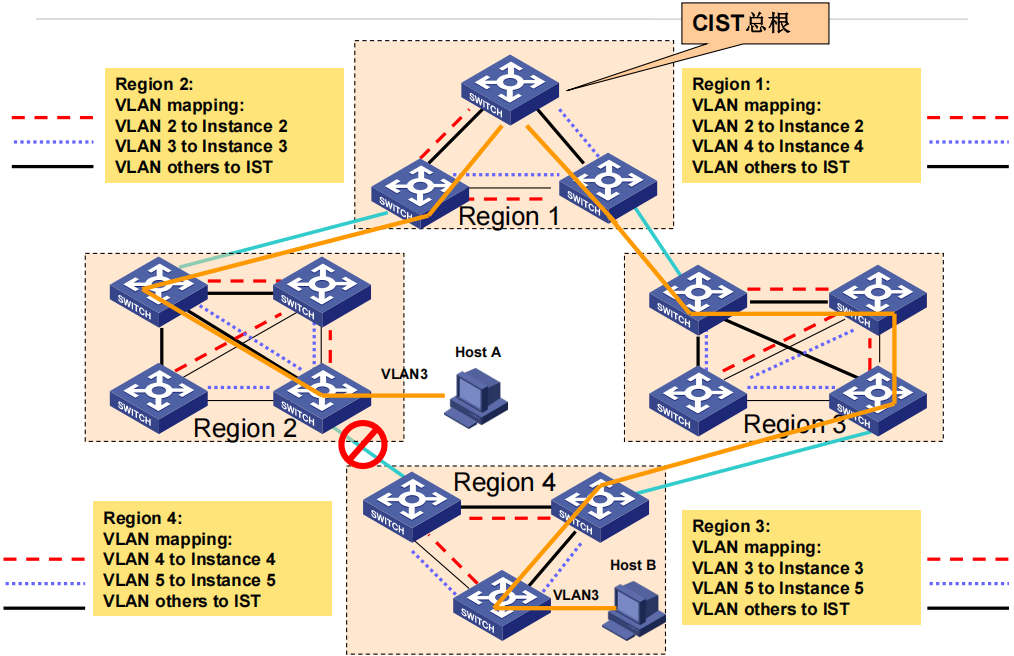

MSTP计算结果

MSTP计算结果分析

注意事项

• 负载分担只能在区域内做，区域间没有负载分担

  • 区域内负载分担
    • MSTP 允许在同一个 MST 域内通过配置多个 MSTI（多生成树实例）来实现负载分担
    • 每个 MSTI 可以对应不同的 VLAN，从而在不同的生成树上转发流量，实现负载分担
  • 区域间负载分担
    • 在默认情况下，MSTP 不支持区域间的负载分担
    • 跨 MST 域的流量主要通过 CST（公共生成树）进行转发，而 CST 是一个单一的生成树实例，无法实现负载分担

• 默认不改动的情况下(没有配置的情况下)，只走IST实例0(默认防环)

  • IST（实例 0）
    • 在默认情况下，所有未明确映射到其他 MSTI 的 VLAN 都会被映射到 IST（实例 0）
    • IST 负责处理这些 VLAN 的流量，并通过生成树算法防止环路
  • CST
    • 当网络中存在多个 MST 域时，CST 负责连接这些 MST 域，并处理跨域的流量
    • CST 的计算与 IST 类似，但范围更广，覆盖整个网络

• 域配置相同 == 比较CST

  • CST 比较
    • 当两个 MST 域的配置相同时，它们之间的流量转发主要通过 CST 进行
    • CST 的计算基于 RSTP（快速生成树协议），确保跨域流量的高效转发和故障隔离

• 在单区域内实现负载分担

  • MSTI 配置
    • 在单区域内，可以通过配置多个 MSTI 来实现负载分担
    • 每个 MSTI 可以对应不同的 VLAN，从而在不同的生成树上转发流量，实现负载分担

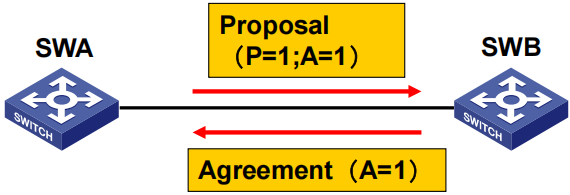

5 MSTP的P/A机制

提高网络的可靠性和性能，确保拓扑变化时快速恢复

• 上游桥发送的Proposal BPDU中，P标志位和A标志位都置位

• 下游收到P标志位和A标志位都置位的Proposal BPDU，在将端口同步后会回应Agreement BPDU，使得上游的指定端口快速进入转发状态


• Proposal BPDU：上游桥发送，P 和 A 标志位置位。

• Agreement BPDU：下游桥回应，A 标志位置位。

• 快速收敛：通过 Proposal/Agreement BPDU 的交互，实现端口的快速转发状态转换

四 MSTP兼容性

1 MSTP和RSTP的互操作

• MSTP 与 RSTP 互操作的核心是实例 0，它作为标准 RSTP 实例，负责与 RSTP/STP 桥对接。

• RSTP 桥将 MSTP 域视为单一桥，桥 ID 为 MSTP 域的根桥 ID。

• BPDU 交互 是实现互操作的关键，确保跨协议的流量转发和拓扑一致性

  • RSTP桥将MSTP域看做一个桥ID为域根ID的RSTP桥

  • 实例0就是标准的RSTP，MSTP使用实例0与STP/RSTP对接

核心概念

• MSTP 域（MSTP Region）：由多个交换机组成的逻辑区域，共享相同的 MST 配置（如域名、修订级别、VLAN 到 MSTI 的映射）
• RSTP 桥（RSTP Bridge）：运行 RSTP 协议的交换机，不支持 MSTP 的多实例特性
• 实例 0（IST，内部生成树）：MSTP 中的默认生成树实例，负责处理未映射到其他 MSTI 的 VLAN 流量，并与 RSTP/STP 桥对接

互操作机制

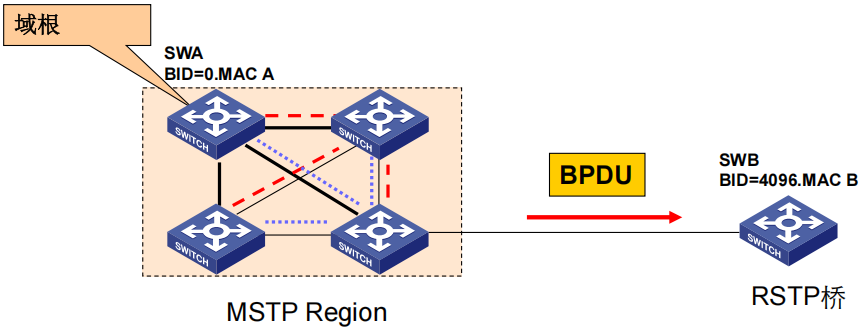

• RSTP 桥的视角：RSTP 桥将整个 MSTP 域视为一个单一的桥，桥 ID 为 MSTP 域的根桥 ID（如示例中的 0.MAC A）
• 实例 0 的作用：MSTP 使用实例 0（标准 RSTP 实例）与 RSTP/STP 桥进行交互，确保跨协议的兼容性
• BPDU 交互：MSTP 域通过实例 0 发送 BPDU（桥协议数据单元），与 RSTP 桥进行通信，确保流量的正常转发和拓扑的一致性

关键要点

• 兼容性：MSTP 设计时考虑了与 RSTP/STP 的兼容性，通过实例 0 实现无缝对接
• 拓扑简化：RSTP 桥将 MSTP 域视为单一桥，简化了拓扑计算，提高了网络的可靠性和性能
• 流量转发：未映射到其他 MSTI 的 VLAN 流量通过实例 0 转发，确保与 RSTP/STP 桥的兼容性

2 MSTP工作模式

配置

    [SWB]stp mode stp [SWB]stp mode rstp [SWB]stp mode mstp

工作模式	描述
STP	只能和 STP 交换机交互，只能在端口上收发配置 BPDU
RSTP	运行 RSTP，如果检测到端口相邻的交换机运行在 STP 模式下，则运行 STP
MSTP	运行 MSTP，如果检测到端口相邻的交换机运行在 RSTP 模式下，则运行 RSTP 如果检测到端口相邻的交换机运行在 STP 模式，则运行 STP

• STP 模式：仅支持 STP 协议，与其他协议不兼容

• RSTP 模式：支持 RSTP 协议，并能向下兼容 STP

• MSTP 模式：支持 MSTP 协议，并能向下兼容 RSTP 和 STP

多生成树检查

	stp mcheck

五 基本配置

1 实验拓扑

2 基本配置

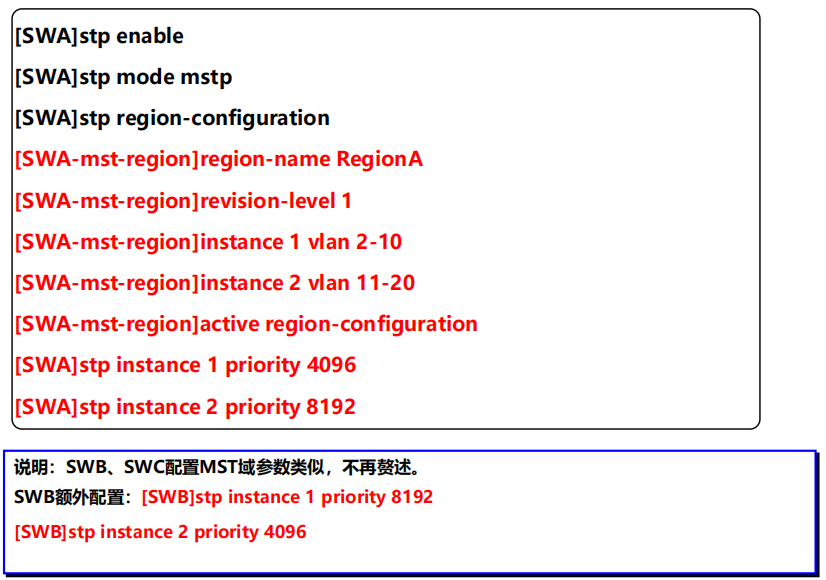

MST域配置

//打开交换机，一般默认打开stp enable
//选择生成树协议stp mode smtp
// 创建MSTP区域stp region-configuration
//域名随便写，一般根据实际情况规范命名，不超过32字节即可region-name [区域名称]
//配置修订号revision-level [版本号]
//vlan与实例映射关系  instance [实例ID] vlan [VLAN列表]
//域名+修订号+实例映射关系一致 == 同一域内//配置完要激活才算成功，在修改配置时，也要激活才生效 active region-configuration// 修改实例优先级（全局生效）stp instance [实例ID] priority [优先级值]

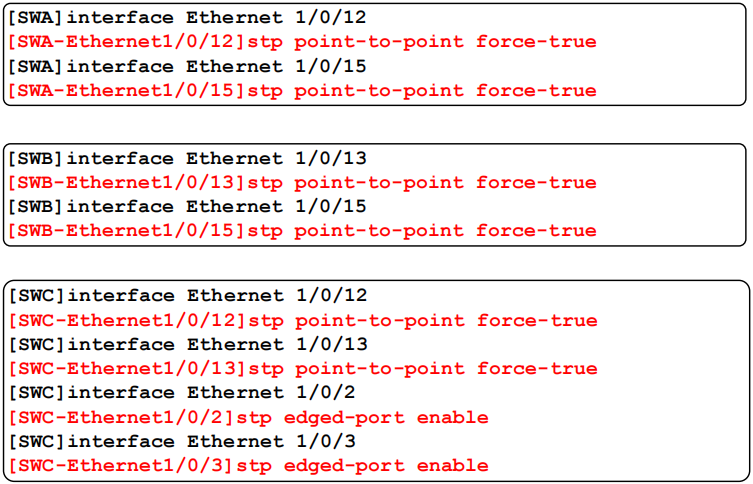

设置RSTP点到点链路和边缘端口

//思科设备配置端口快速转发spanning-tree portfast

验证MSTP基本信息

// 查看全局实例优先级display stp instance [实例ID]// 查看接口实例优先级display stp interface [接口名称] instance [实例ID]
//查看域根信息	display stp region-configuration

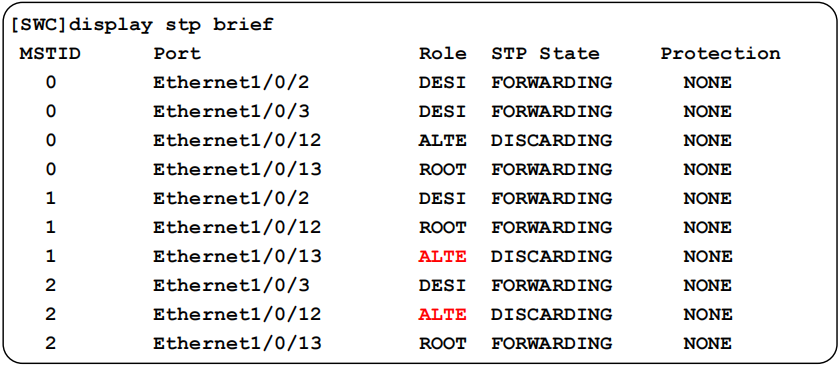

//查看生成树协议简要信息(HUAWEI)display stp brief

六 保护机制

1 BPDU保护

• 通过 BPDU 保护机制，网络中的边缘端口在面临异常 BPDU 时，能够快速做出反应，保护网络拓扑结构的稳定性， 避免因错误的 BPDU 导致网络震荡、丢包等问题，从而保障网络的正常运行和用户的正常使用

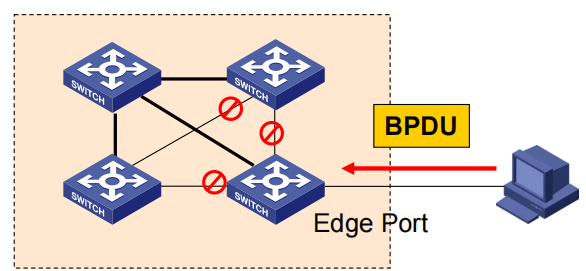

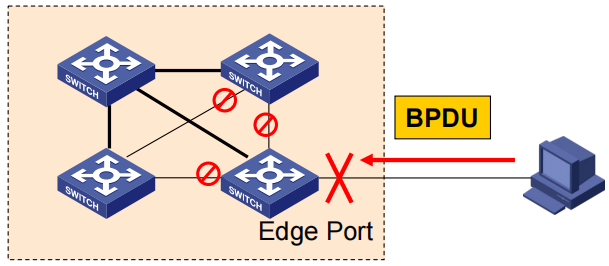

保护需求----边缘端口受到攻击

• 如果一个边缘端口接收到配置消息，将从边缘端口转换成非边缘端口，从而导致生成树重新计算
  • 可能会引发网络拓扑的频繁变化，影响网络的稳定性和性能

BPDU保护机制

• 启动了BPDU保护功能后，如果边缘端口收到了配置消息，MSTP就将这些端口关闭
  • 防止生成树重新计算，确保网络的稳定性
  • stp端口无法拒绝BPDU，但是可以把端口关掉

//新华三全局模式开启BPDU保护[H3C] stp bpdu-protection
//新华三接口模式开启 BPDU 保护[H3C] interface GigabitEthernet 1/0/1[H3C-GigabitEthernet1/0/1] stp port bpdu-protection enable//思科接口模式开启 BPDU 保护[Cisco] spanning-tree bpduguard enable//华为全局模式开启 BPDU 保护[Huawei] stp bpdu-protection enable
//华为接口模式开启 BPDU 保护[Huawei] interface GigabitEthernet 0/0/1[Huawei-GigabitEthernet0/0/1] stp bpdu-protection//锐捷接口模式开启 BPDU 保护Ruijie(config)# interface FastEthernet 0/1Ruijie(config-if)# spanning-tree bpduguard enable

BPDU 保护机制的工作流程

• 检测 BPDU
  • 交换机启用 BPDU 保护功能后，会持续监控边缘端口
  • 一旦边缘端口接收到 BPDU，无论是正常的网络拓扑变更消息，还是异常的攻击消息，交换机都会进行检测识别
• 端口处理
  • 当检测到边缘端口收到 BPDU 后，交换机立即将该端口设置为 “err - disable” 状态（不同厂商可能叫法有差异，但本质都是关闭端口）
  • 端口被关闭后，不再转发数据， 也就切断了可能导致生成树重新计算的源头，避免了网络拓扑因错误 BPDU 引发的不必要变化
• 恢复机制
  • 被关闭的端口可以通过手动重新开启， 也可以根据交换机的配置，设置自动恢复时间
  • 如在华为设备上，可配置 err - disable 自动恢复功能，在达到设定时间后尝试恢复端口状态 ，以便在错误排除后，端口能重新投入使用，恢复网络连接

2 根桥保护

• 根桥保护机制是 MSTP 中保障网络拓扑稳定的重要功能。当合法根桥面临优先级更高的 BPDU 威胁时，通过在相关端口启用根桥保护，可避免根桥错误切换，维护网络稳定

保护需求----边缘端口受到攻击

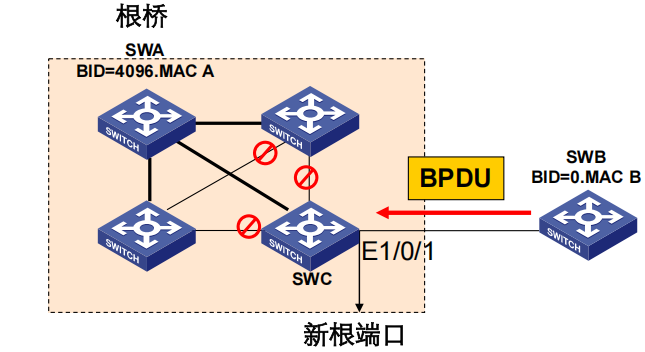

• 合法根桥收到优先级更高的配置消息，失去根桥的地位，引起网络拓扑结构的变动

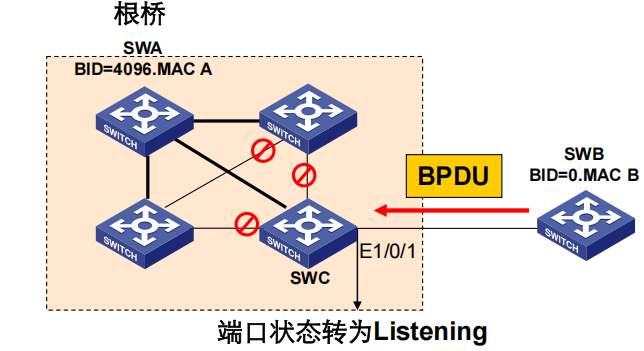

根桥保护机制

• 对于设置了根保护功能的端口，一旦该端口收到某实例优先级更高的配置消息，立即将该实例端口设置为指定端口、侦听状态，不再转发报文

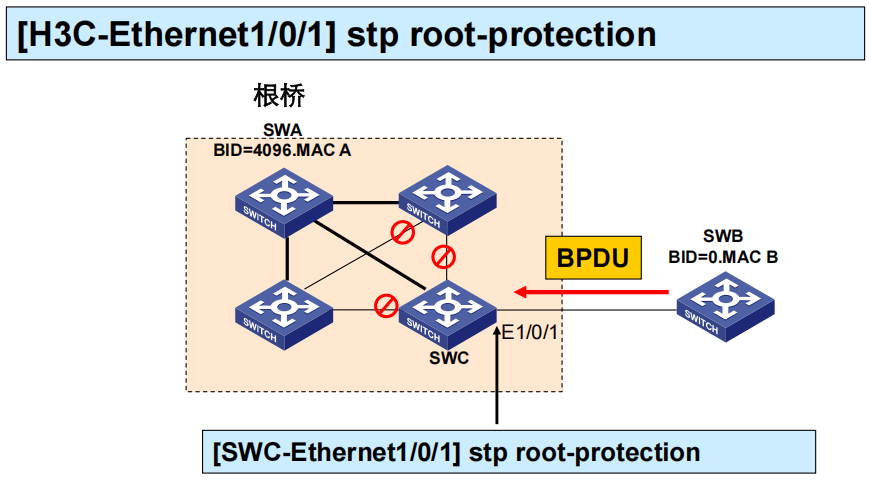

配置根桥保护

根桥保护机制的工作流程

• 正常状态

  • 在网络中，根桥正常运行，其他交换机的端口连接到根桥

• 攻击或错误配置

  • 如果有恶意设备或错误配置的交换机发送优先级更高的 BPDU，试图成为新的根桥

• 根保护检测

  • 启用了根保护功能的端口检测到优先级更高的 BPDU

• 端口状态转换

  • 一旦检测到优先级更高的 BPDU，该端口立即从当前状态转换为指定端口（DP）并进入侦听状态（Listening），不再转发数据报文

• 防止根桥切换

  • 由于端口不再转发数据报文，恶意设备或错误配置的交换机无法通过该端口影响根桥的选举，从而防止根桥的错误切换

• 恢复机制

  • 如果端口在一段时间内没有收到优先级更高的 BPDU，它会自动恢复到原来的状态，继续正常转发数据报文

配置根桥保护注意事项

• 根桥保护功能应该配置在接口级别
• 根桥保护不能应用在上行接口
  • 上行接口的主备切换是正常的网络拓扑变化，启用根桥保护功能会导致误判，影响网络的正常运行

3 环路保护

• 环路保护机制是一种重要的网络安全功能，用于防止由于链路拥塞或单向链路故障导致的环路问题
• 通过启用环路保护功能，可以检测 BPDU 丢失并及时将端口状态转换为 Discarding 状态，防止环路的产生，提高网络的可靠性和性能

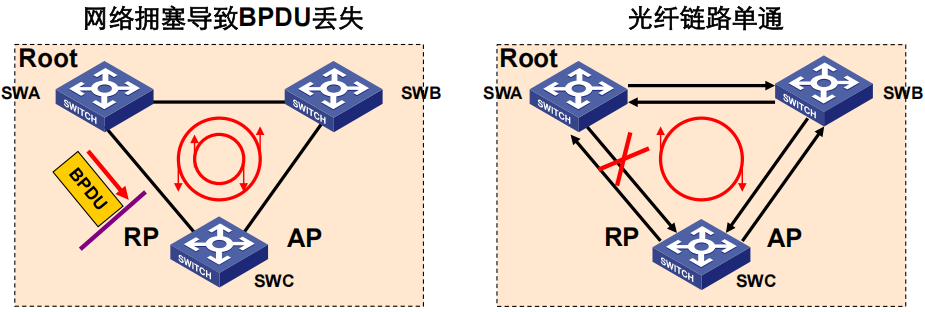

保护需求----环路的产生

• 由于链路拥塞或者单向链路故障，端口会收不到上游设备的BPDU报文，此时下游设备重新选择端口角色，会导致环路的产生

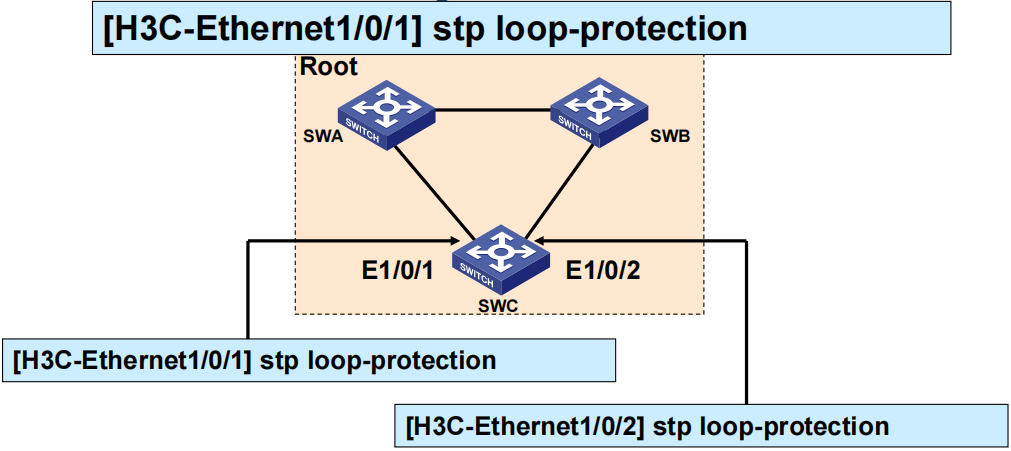

环路保护机制

• 配置了环路保护的端口，当接收不到上游设备发送的BPDU报文时，环路保护生效
• 如果该端口参与了STP计算，则不论其角色如何，该端口在所有实例都将处于Discarding状态

环路保护机制工作流程

• 正常状态

  • 在网络中，交换机之间通过 BPDU（桥协议数据单元）进行通信，维护生成树的拓扑结构

• 链路拥塞或单向链路故障

  • 当链路拥塞或出现单向链路故障时，BPDU 可能会丢失，导致下游设备无法正常接收 BPDU

• 环路保护检测

  • 启用了环路保护功能的端口会持续监控 BPDU 的接收情况
  • 如果端口在一段时间内没有收到 BPDU，说明可能存在链路拥塞或单向链路故障

• 端口状态转换

  • 当端口检测到 BPDU 丢失时，会将端口状态转换为 Discarding 状态，不再转发数据报文，防止环路的产生

• 恢复机制

  • 当端口重新收到 BPDU 时，会自动恢复到原来的状态，继续正常转发数据报文

4 TC保护

• TC 保护机制是一种重要的网络安全功能，用于防止恶意设备发送大量 TC-BPDU 报文导致的网络不稳定问题。通过设置时间窗口和监控报文数量，限制地址表项删除操作的次数，保护设备资源，确保网络的稳定性

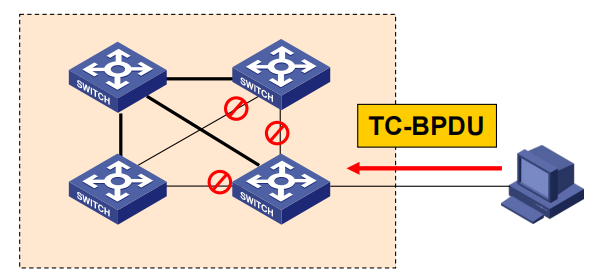

保护需求----TC攻击

• 在有伪造的TC-BPDU报文恶意攻击设备时，设备短时间内会收到很多的TC-BPDU报文，频繁的删除操作给设备带来很大负担，给网络的稳定带来很大隐患

TC保护机制

• 设置设备在收到TC-BPDU报文后的10秒内，进行地址表项删除操作的最多次数
• 监控在该时间段内收到的TC-BPDU报文数是否大于门限值

TC保护机制工作流程

• 正常状态

  • 在网络中，交换机正常处理TC-BPDU报文，维护生成树的拓扑结构

• TC 攻击检测

  • 当设备检测到短时间内收到大量TC-BPDU报文时，触发TC保护机制

• 时间窗口限制

  • 设备在收到TC-BPDU报文后的 10 秒内，限制地址表项删除操作的次数

• 报文监控

  • 监控在该时间段内收到的 TC-BPDU 报文数是否大于门限值
  • 如果超过门限值，说明可能存在 TC 攻击

• 保护措施

  • 当检测到 TC 攻击时，设备会采取保护措施，如限制地址表项删除操作的次数，保护设备资源，确保网络的稳定性

• 恢复机制

  • 当攻击停止后，设备会自动恢复正常的处理流程，继续维护生成树的拓扑结构

对比项	STP（生成树协议）	RSTP（快速生成树协议）	MSTP（多生成树协议）
基本原理	通过 BPDU（桥协议数据单元）进行信息交互，计算出一个无环的网络拓扑结构，阻塞某些端口来防止网络环路。选举根桥、根端口、指定端口，非指定端口被阻塞	在 STP 基础上进行改进，基于端口角色快速收敛。通过更快速的状态迁移机制，减少网络拓扑变化时端口状态变化的延迟	在 RSTP 基础上，引入实例（Instance）概念，每个实例可以包含若干 VLAN，不同实例可以有不同的生成树拓扑
收敛速度	慢，端口从阻塞状态到转发状态需要经过较长的时间（约 50 秒，包括 20 秒的老化时间、15 秒的监听时间和 15 秒的学习时间）	快，网络拓扑变化时，非边缘端口状态迁移时间可以缩短到 1 秒左右。根端口和指定端口快速切换，边缘端口直接进入转发状态	快，和 RSTP 类似，端口状态快速收敛，同时因为可以对不同实例分别计算生成树，在多 VLAN 网络中能更高效地优化流量路径
端口角色	根端口、指定端口、非指定端口	根端口、指定端口、预备端口（替代指定端口，提供备份链路）、边缘端口（连接终端设备，可快速进入转发状态）	根端口、指定端口、预备端口、边缘端口，另外在 MST 域内还引入主端口（连接主桥的端口）
VLAN 支持	不支持 VLAN，所有 VLAN 共享一棵生成树，无法实现流量负载均衡	不支持 VLAN，所有 VLAN 共享一棵生成树，无法实现流量负载均衡	支持 VLAN，可将多个 VLAN 映射到一个实例，每个实例对应一棵生成树，能实现不同 VLAN 流量的负载均衡
配置复杂度	低，配置相对简单，主要配置根桥等基本参数	较低，在 STP 基础上增加的配置不多	较高，需要配置 MST 域（域名、修订级别、VLAN 映射表等）、实例等相关参数
应用场景	适用于网络规模较小、对收敛速度要求不高、网络拓扑相对稳定的环境	适用于网络规模中等、对收敛速度有一定要求的环境	适用于大型网络，尤其是 VLAN 数量较多，需要进行流量负载均衡和链路冗余的场景
一个无环的网络拓扑结构，阻塞某些端口来防止网络环路。选举根桥、根端口、指定端口，非指定端口被阻塞	在 STP 基础上进行改进，基于端口角色快速收敛。通过更快速的状态迁移机制，减少网络拓扑变化时端口状态变化的延迟	在 RSTP 基础上，引入实例（Instance）概念，每个实例可以包含若干 VLAN，不同实例可以有不同的生成树拓扑
收敛速度	慢，端口从阻塞状态到转发状态需要经过较长的时间（约 50 秒，包括 20 秒的老化时间、15 秒的监听时间和 15 秒的学习时间）	快，网络拓扑变化时，非边缘端口状态迁移时间可以缩短到 1 秒左右。根端口和指定端口快速切换，边缘端口直接进入转发状态	快，和 RSTP 类似，端口状态快速收敛，同时因为可以对不同实例分别计算生成树，在多 VLAN 网络中能更高效地优化流量路径
端口角色	根端口、指定端口、非指定端口	根端口、指定端口、预备端口（替代指定端口，提供备份链路）、边缘端口（连接终端设备，可快速进入转发状态）	根端口、指定端口、预备端口、边缘端口，另外在 MST 域内还引入主端口（连接主桥的端口）
VLAN 支持	不支持 VLAN，所有 VLAN 共享一棵生成树，无法实现流量负载均衡	不支持 VLAN，所有 VLAN 共享一棵生成树，无法实现流量负载均衡	支持 VLAN，可将多个 VLAN 映射到一个实例，每个实例对应一棵生成树，能实现不同 VLAN 流量的负载均衡
配置复杂度	低，配置相对简单，主要配置根桥等基本参数	较低，在 STP 基础上增加的配置不多	较高，需要配置 MST 域（域名、修订级别、VLAN 映射表等）、实例等相关参数
应用场景	适用于网络规模较小、对收敛速度要求不高、网络拓扑相对稳定的环境	适用于网络规模中等、对收敛速度有一定要求的环境	适用于大型网络，尤其是 VLAN 数量较多，需要进行流量负载均衡和链路冗余的场景
常考易错点	1.根桥选举依据是桥 ID（Bridge ID，由优先级和 MAC 地址组成），容易忽略优先级可以手动调整 2. 端口状态转换时间较长，在故障恢复等场景下对业务影响时间长，容易忽视对业务的影响分析	1. 端口角色判断，尤其是预备端口和边缘端口的区分，在拓扑变化时端口状态迁移条件容易混淆； 2. 虽然收敛速度快，但在一些特殊场景（如链路故障同时存在多个备份路径）下，可能出现收敛异常，需要理解其状态迁移细节	1.MST 域配置，域名、修订级别、VLAN 映射表必须完全一致，否则无法正常通信，考试中常考配置错误导致的问题 2.不同实例的根桥选举，容易混淆实例根桥和域根桥的概念 3.跨域通信时，不同 MST 域之间的交互机制，容易忽略交互过程中的特殊情况
