AutoCompose - 携程自动编排框架的简单介绍

前言

一句话介绍框架：

AutoCompose 是一个基于 DAG 的轻量级异步自动编排框架，支持组件依赖关系自动识别、异步执行、上下文隔离和可视化展示。

✅ 一、这个框架是做什么的？

这是一个 自动编排执行框架（AutoCompose Framework），它的核心目标是：

在Spring / SpringBoot中 ，根据组件的注入依赖关系，对多个异步任务之间的依赖关系进行建模，并通过有向无环图（DAG）来控制它们的执行顺序。

它适用于以下场景：

• 多个异步任务之间存在依赖关系
• 希望以“声明式”方式定义依赖链，而不是硬编码调用顺序
• 想要支持上下文隔离（如每个用户/订单/车型拥有独立上下文）
• 想要可视化地查看任务链结构

框架的核心能力：

核心能力	描述
✅ 自动识别组件依赖	利用 Spring 容器 + 注解扫描，自动生成组件间依赖关系
✅ DAG 编排调度	所有组件为节点，依赖关系为边，构建有向无环图（DAG），后序遍历保证正确执行顺序
✅ 异步任务支持	支持 Reactor、CompletableFuture、ListenableFuture 等多种异步模型
✅ 上下文传递与隔离	使用 TransmittableThreadLocal 实现线程级上下文安全，防止交叉污染
✅ 结果缓存	组件执行结果统一缓存，避免重复执行，提高性能
✅ 循环依赖检测	在运行前自动检测是否存在循环依赖并抛异常
✅ 缓存一致性验证	防止跨组件数据传递时缓存丢失

该框架基于以下开源库设计：

技术	用途
Spring Boot / Spring	提供容器管理、自动装配
TransmittableThreadLocal	实现跨线程上下文传递与隔离
JGraphT / mxGraph	构建 DAG 图，提供依赖可视化输出
Reactor Core	支持响应式异步编程
Guava	工具类封装（如 ListenableFuture、SettableFuture）
TTL Wrappers Ext	对异步任务进行 ThreadLocal 封装装饰，保证上下文一致

⚙️ 二、Demo 示例

我们来模拟一下汽车的生产过程，列出第一步骤：

• 制造车架
• 采购电池

第二个大步骤：

• 车架和电池完成后 --> 安装电池。
• 车架和电池完成后 --> 安装电子设备。
• 电池完成后 --> 制造引擎。

第三个大步骤：

• 车架和引擎完成后 --> 安装引擎

第四个大步骤：

• 安装引擎、安装电池、安装电子设备 完成后 --> 车辆生产结束

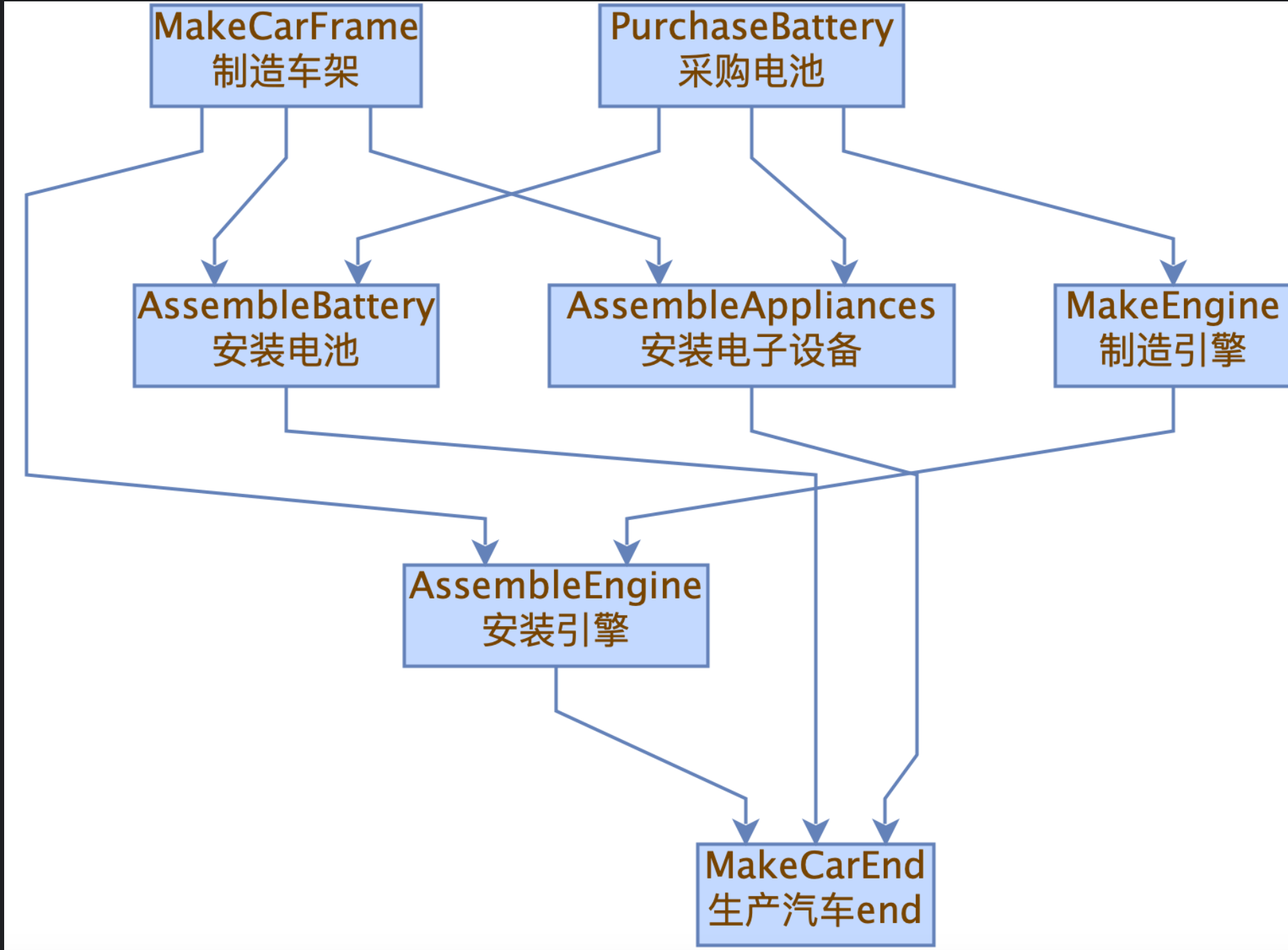

用图表示就是（此图可以自动生成）：

那么在进入代码案例之前，我们来看下框架使用的几个基本点：

1. 需要参与编排的组件，需要实现AutoComposable接口。重写execute函数，将该组件需要输出的内容返回出去。
2. 自动编排之前，需要往ContextHolder中塞入对应的参数，这样整个编排周期中就可以拿到这个上下文。

核心抽象接口说明

接口	描述
AutoComposable<T, R>	通用自动编排接口，所有可编排组件必须实现它 T: 执行返回类型（如 Mono<R>） R: 最终执行结果类型
ReactorAutoComposable<R>	基于 Reactor 的异步编排接口，适用于非阻塞编程
CfAutoComposable<R>	基于 CompletableFuture 的异步编排接口，内部也可以实现Sync接口，你只需要关注回调的业务逻辑处理。
LfAutoComposable<R>	基于 ListenableFuture 的异步编排接口（Guava）
SyncAutoComposable<R>	同步编程适配接口

接下来我们来看下具体实现。

2.1 制造车架、采购电池、制造引擎

我们创建类PurchaseBattery，代表采购电池

@Component
@AutoComposableBeanDesc("采购电池")
public class PurchaseBattery implements ReactorAutoComposable<String> {@Autowiredprivate RequestCarTypeHolder requestCarTypeHolder;@Overridepublic Mono<String> execute() {String carType = requestCarTypeHolder.get();switch (carType) {case "model3":return Mono.just(carType).delayElement(Duration.ofSeconds(1)).flatMap(s -> {String battery = "（" + s + "）的电池";// logSystem.out.printf("%s %s: 耗时1s，采购%s%n",LocalDateTime.now(),Thread.currentThread().getName(),battery);return Mono.just(battery);});case "modelY":// logSystem.out.printf("%s %s:（%s）的电池缺货%n",LocalDateTime.now(),Thread.currentThread().getName(),carType);return Mono.empty();default:// logSystem.out.printf("%s %s: 采购（%s）的电池失败%n",LocalDateTime.now(),Thread.currentThread().getName(),carType);return Mono.error(new IllegalStateException("PurchaseBattery error"));}}
}

@AutoComposableBeanDesc 注解用于描述组件的用途。这里我们接收外层参数，处理了三种车的电池采购情况：

• model3：采购成功
• modelY：采购失败（缺货）
• modelS：采购失败（error）

我们创建类MakeCarFrame，代表制造车架

@Component
@AutoComposableBeanDesc("制造车架")
public class MakeCarFrame implements ReactorAutoComposable<String> {@Autowiredprivate RequestCarTypeHolder requestCarTypeHolder;@Overridepublic Mono<String> execute() {return Mono.just(requestCarTypeHolder.get()).delayElement(Duration.ofSeconds(1)).map(s -> {String carFrame = "（" + s + "）车架";// logSystem.out.printf("%s %s: 耗时1s，制造%s%n",LocalDateTime.now(),Thread.currentThread().getName(),carFrame);return carFrame;});}
}

我们创建类MakeEngine，代表制造引擎

@Component
@AutoComposableBeanDesc("制造引擎")
public class MakeEngine implements ReactorAutoComposable<String> {@Autowiredprivate PurchaseBattery purchaseBattery;@Overridepublic Mono<String> execute() {return Mono.justOrEmpty(purchaseBattery.getExecuteResult()).delayElement(Duration.ofSeconds(1)).map(battery -> {String engine = "适配（" + battery + "）的引擎";// logSystem.out.printf("%s %s: 耗时1s，采购电池后，制造%s%n",LocalDateTime.now(),Thread.currentThread().getName(),engine);return engine;});}
}

这里就体现了自动编排，制造引擎，需要先采购电池，那么编排上，只需要把PurchaseBattery类引入，就有两个效果：

• 可以通过getExecuteResult() 函数，拿到前序组件的返回结果。
• 框架会优先执行前序节点，再执行当前节点。

2.2 安装电池、电子设备、引擎

我们创建AssembleBattery类，代表安装电池：（它依赖于电池采购和车架安装）

@Component
@AutoComposableBeanDesc("安装电池")
public class AssembleBattery implements AssembleCarParts {@Autowiredprivate PurchaseBattery purchaseBattery;@Autowiredprivate MakeCarFrame makeCarFrame;@Overridepublic Boolean syncExecute() {if (purchaseBattery.getExecuteResult() == null || makeCarFrame.getExecuteResult() == null) {return false;}// logSystem.out.printf("%s %s: 安装%s至%s%n",LocalDateTime.now(),Thread.currentThread().getName(),purchaseBattery.getExecuteResult(),makeCarFrame.getExecuteResult());return true;}}

我们创建AssembleEngine类，代表安装电子设备：（它依赖于电池采购和车架安装）

@Component
@AutoComposableBeanDesc("安装电子设备")
public class AssembleAppliances implements AssembleCarParts {@Autowiredprivate PurchaseBattery purchaseBattery;@Autowiredprivate MakeCarFrame makeCarFrame;@Overridepublic Boolean syncExecute() {if (purchaseBattery.getExecuteResult() == null || makeCarFrame.getExecuteResult() == null) {return false;}// logSystem.out.printf("%s %s: 安装%s至%s%n",LocalDateTime.now(),Thread.currentThread().getName(),"适配（" + purchaseBattery.getExecuteResult() + "）的电子设备",makeCarFrame.getExecuteResult());return true;}
}

我们创建AssembleEngine类，代表安装引擎：（它依赖于制造引擎和车架安装）

@Component
@AutoComposableBeanDesc("安装引擎")
public class AssembleEngine implements AssembleCarParts {@Autowiredprivate MakeEngine makeEngine;@Autowiredprivate MakeCarFrame makeCarFrame;@Overridepublic Boolean syncExecute() {if (makeEngine.getExecuteResult() == null || makeCarFrame.getExecuteResult() == null) {return false;}// logSystem.out.printf("%s %s: 安装%s至%s%n",LocalDateTime.now(),Thread.currentThread().getName(),makeEngine.getExecuteResult(),makeCarFrame.getExecuteResult());return true;}}

2.3 汽车生产结束

我们创建MakeCarEnd类，代表汽车生产的结果。

@Component
@AutoComposableBeanDesc("生产汽车end")
public class MakeCarEnd implements ReactorAutoComposable.Sync<String> {@Autowiredprivate List<AssembleCarParts> assembleCarPartsList;@Autowiredprivate RequestCarTypeHolder requestCarTypeHolder;@Overridepublic String syncExecute() {String car = requestCarTypeHolder.get() +(assembleCarPartsList.stream().map(AssembleCarParts::getExecuteResult).allMatch(b -> Optional.ofNullable(b).orElse(false))? "生产成功": "生产失败");// logSystem.out.printf("%s %s: %s%n%n",LocalDateTime.now(),Thread.currentThread().getName(),car);return car;}
}

最后我们外部创建Controller：AutoComposeUtils类是执行编排的入口，入参是编排的最后一个返回节点。

@RestController
public class TestController {@Autowiredprivate AutoComposeUtils autoComposeUtils;@Autowiredprivate MakeCarEnd makeCarEnd;@Autowiredprivate RequestCarTypeHolder requestCarTypeHolder;@GetMapping(value = "", produces = MediaType.ALL_VALUE)public Mono<String> test(@RequestParam(defaultValue = "") String carType) {// 存储上下文数据到AutoCompose框架中requestCarTypeHolder.set(carType);// logSystem.out.printf("%n%s %s: 开始生产%s汽车%n",LocalDateTime.now(),Thread.currentThread().getName(),carType);// 执行自动编排，入参为根结点beanreturn autoComposeUtils.execute(makeCarEnd).onErrorResume(throwable -> {// logSystem.out.printf("%s %s: %s生产失败，原因：%s%n%n",LocalDateTime.now(),Thread.currentThread().getName(),carType,throwable.getMessage());return Mono.just(carType + "生产失败");}).subscribeOn(Schedulers.fromExecutor(ForkJoinPool.commonPool()));}
}

写一个过滤器，清空上下文（本框架基于TTL来实现缓存）：底层实现类：TransmittableThreadLocalDataHolder

@Component
public static class AutoComposeFilter implements WebFilter {@Overridepublic Mono<Void> filter(ServerWebExchange exchange, WebFilterChain chain) {// 清除线程中缓存bean对象TransmittableThreadLocalDataHolder.reset();return chain.filter(exchange);}
}

写个启动类：

public static void main(String[] args) throws Exception {SpringApplication.run(AutoComposeApplication.class, args);System.setProperty("java.awt.headless", "false");// 控制台输出依赖关系AutoComposableDependenciesCache.INSTANCE.generateDependenciesString();// 生成依赖关系图片AutoComposableDependenciesCache.INSTANCE.generateDependenciesImg();Desktop.getDesktop().browse(new URI("http://127.0.0.1:8080/?carType=model3"));Desktop.getDesktop().browse(new URI("http://127.0.0.1:8080/?carType=modelY"));Desktop.getDesktop().browse(new URI("http://127.0.0.1:8080/?carType=modelS"));}

可以看到以下结果：

• 各个组件的编排依赖关系。
• 生产车辆的过程和最终结果。

--------AutoComposable implementation classes‘s dependencies--------
AssembleEngine(安装引擎) -> [MakeEngine, MakeCarFrame]
MakeCarFrame(制造车架) -> []
MakeEngine(制造引擎) -> [PurchaseBattery]
PurchaseBattery(采购电池) -> []
AssembleBattery(安装电池) -> [MakeCarFrame, PurchaseBattery]
AssembleAppliances(安装电子设备) -> [MakeCarFrame, PurchaseBattery]
MakeCarEnd(生产汽车end) -> [AssembleAppliances, AssembleEngine, AssembleBattery]AutoComposableDependencies.png generate successfully: /Users/jj.lin/Desktop/Project/auto-compose/auto-compose-example/target/classes/AutoComposableDependencies.png2025-05-16T13:39:02.627229 reactor-http-nio-2: 开始生产model3汽车2025-05-16T13:39:02.627229 reactor-http-nio-4: 开始生产modelY汽车2025-05-16T13:39:02.627232 reactor-http-nio-5: 开始生产modelS汽车
2025-05-16T13:39:02.643995 ForkJoinPool.commonPool-worker-2: 采购（modelS）的电池失败
2025-05-16T13:39:02.644095 ForkJoinPool.commonPool-worker-3:（modelY）的电池缺货
2025-05-16T13:39:02.644228 ForkJoinPool.commonPool-worker-2: modelS生产失败，原因：PurchaseBattery error2025-05-16T13:39:03.648769 parallel-1: 耗时1s，制造（model3）车架
2025-05-16T13:39:03.648905 parallel-4: 耗时1s，采购（model3）的电池
2025-05-16T13:39:03.648771 parallel-3: 耗时1s，制造（modelY）车架
2025-05-16T13:39:03.648769 parallel-2: 耗时1s，制造（modelS）车架
2025-05-16T13:39:03.649713 parallel-4: 安装适配（（model3）的电池）的电子设备至（model3）车架
2025-05-16T13:39:03.652006 parallel-3: modelY生产失败2025-05-16T13:39:03.652022 parallel-4: 安装（model3）的电池至（model3）车架
2025-05-16T13:39:04.654848 parallel-5: 耗时1s，采购电池后，制造适配（（model3）的电池）的引擎
2025-05-16T13:39:04.655460 parallel-5: 安装适配（（model3）的电池）的引擎至（model3）车架
2025-05-16T13:39:04.655866 parallel-5: model3生产成功

⚙️ 三、运行机制

可以简单说一下整个AutoCompose的运行原理，它分为两个阶段。

1. 构建阶段：

• 启动时自动扫描所有 @Component 中的 AutoComposable 组件
• 分析组件间的依赖关系（通过 @Autowired 或注解标记）
• 构建 DAG 图，并生成可视化描述

2. 执行阶段：

• 从根组件开始，递归执行所有前置依赖组件
• 使用后序遍历算法，保证被依赖组件先执行，依赖组件后执行
• 每个组件的结果缓存到 ResultHolder

组件执行流程（伪代码）

execute(rootComponent):-> scan all dependent components-> build DAG graph-> check for cycle dependency-> post-order traverse & execute each component-> if cached: return cache result-> else: execute and cache result

📐 四、框架原理图和优势介绍

+---------------------+
|     HTTP 请求       |
+----------+----------+|v
+---------------------+
|   WebFilter 清空缓存 |
+----------+----------+|v
+---------------------+
|   AutoComposeUtils  |
|     .execute(...)   |
+----------+----------+|v
+---------------------+
| 依赖分析与排序       |
| - 构建 DAG 图       |
| - 检测循环依赖      |
+----------+----------+|v
+---------------------+
| 组件执行             |
| - 依赖组件先执行     |
| - 当前组件最后执行   |
| - 上下文隔离         |
| - 结果缓存           |
+----------+----------+|v
+---------------------+
| 返回聚合结果         |
+---------------------+

总而言之，AutoCompose 是一个基于 Spring + DAG 的自动编排执行框架，帮助开发者在微服务中以声明式方式组织异步任务链，实现依赖调度、上下文隔离、结果缓存和可视化展示。它有什么优势？

技术亮点

• 灵活支持多种编程模型：同步、CompletableFuture、Reactor。ListenableFuture等。也可以自己拓展实现。
• 自动依赖解析与拓扑排序：无需手动指定执行顺序。
• 线程安全的上下文管理：使用TransmittableThreadLocal确保线程隔离。
• 强大的可扩展性：支持自定义DataHolder实现，比如用Redis来作为编排组件的结果存储。
• 可视化依赖分析：可生成依赖关系图和文本描述。

五、和开源框架LiteFlow框架有什么区别？

两款框架都是解决复杂服务开发的单事件驱动（无状态）的流程引擎。

LiteFlow的作者认为它是规则引擎，虽然有这种说法上的差异，但实际上，两者的功能、解决的问题是一样的。

AutoCompose追求简化开发提升效率，LiteFlow倾向于更灵活的的编排能力。

	AutoCompose	LiteFlow
学习成本	低（熟悉几个接口与API）	高（组件接口类型多，还要学习其EL表达式写法）
使用成本	低（省去编排代码开发，自动组件数据传递，显著降低开发维护工作量）	高（需要额外开发维护编排文件，需要硬编码数据传递）
编排灵活性	低（只支持串行编排、并行编排）	高（支持非常丰富灵活的编排能力）
异步编程	支持（显著简化异步编程，降低门槛，提高开发效率）	不支持
代码可读性	高（逻辑都在代码里）	低（必须结合代码与编排文件，才能确定实际执行逻辑）
逻辑可视化	高（可生成业务流程图）	中（可阅读编排文件）

---

AutoCompose原理现实际上并不复杂，代码数量特别少。下一篇文章会主要介绍AutoCompose的实现原理，
