网络基础篇---以太网链路聚合（静态LACP方式）

以太网链路聚合（华为为例:Eth-Trunk）是一种将多个物理以太网接口捆绑为一个逻辑接口的技术，通过合并多条链路提升带宽并实现冗余保护。
核心功能
• ‌带宽扩展‌：通过多条物理链路并行传输数据，逻辑上视为单一接口，在不升级硬件的情况下提升总带宽；
• ‌冗余保护‌：当其中一条链路故障时，自动切换至其他链路保证网络连通性，避免单点故障导致服务中断；
• ‌负载均衡‌：根据配置策略将流量分配到不同链路，均衡负载并提升网络效率。
模式（备注：两端一定要一致）
链路聚合可以分为手工模式和LACP模式

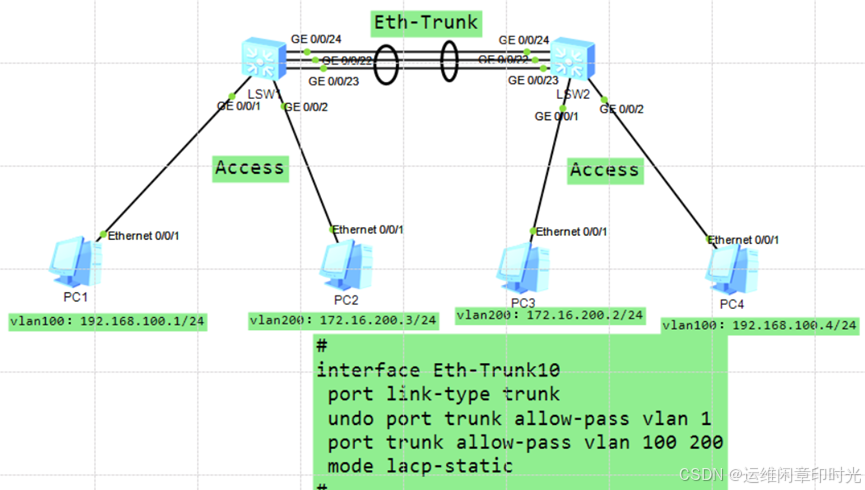

一、拓扑图（以华为eNSP为例）及描述

根据拓扑图，SW1的GE0/0/22口与SW2的GE0/0/22口互联、SW1的GE0/0/23口与SW2的GE0/0/23口互联，同时SW1的GE0/0/24口也与SW2的GE0/0/24口互联，也即SW1与SW2之间有三根互联链路。

二、实验要求

1、在交换机上创建相关VLAN；将连接PC的接口配置为Access类型并添加到相应的VLAN；
2、将SW1、SW2之间的互联链路捆绑为Eth-Trunk，使用静态LACP模式，SW1为主动端，在该聚合链路中，两条链路为活动链路，其余一条做备份；
3、完成配置后同一个VLAN内的PC能够互相通信。

三、步骤及配置

SW1的配置如下：
[SW1] vlan batch 100 200 # 批量创建VLAN100及VLAN200
[SW1] interface G0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access #将接口GE0/0/1配置为Access类型
[SW1-GigabitEthernet0/0/1] port default vlan 100 #接口添加到VLAN100
[SW1] interface gigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 200
#将SW1的设备LACP优先级设置为1，使得其成为Eth-trunk链路协商时的主动端，SW2的设备LACP优先级保持缺省32768，该值越小越优先
[LSW1]lacp priority 1
# 现在开始配置链路汇聚，先创建一个Eth-trunk
#创建聚合链路eth-trunk10，并设置为工作在静态LACP模式，将最大活跃链路数量设置为2
[SW1] interface Eth-Trunk 10
[SW1-Eth-Trunk10] mode lacp-static
[SW1-Eth-Trunk10] max active-linknumber 2
[SW1-Eth-Trunk10] quit
[SW1-Eth-Trunk10]port link-type trunk
[SW1-Eth-Trunk10]und port trunk allow-pass vlan 1
[SW1-Eth-Trunk10]port trunk allow-pass vlan 100 200
#将接口GE0/0/22、GE0/0/23及GE0/0/24添加到Eth-trunk10中
[SW1] interface G0/0/22
[SW1-GigabitEthernet0/0/22] eth-trunk 10
[SW1] interface G0/0/23
[SW1-GigabitEthernet0/0/23] eth-trunk 10
[SW1] interface G0/0/24
[SW1-GigabitEthernet0/0/24] eth-trunk 10
SW2的配置如下：
[SW2] vlan batch 100 200 # 批量创建VLAN100及VLAN200
[SW2] interface G0/0/1
[SW2-GigabitEthernet0/0/1] port link-type access #将接口GE0/0/1配置为Access类型
[SW2-GigabitEthernet0/0/1] port default vlan 200 #接口添加到VLAN200
[SW2] interface gigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2] port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 100
*# # 现在开始配置链路汇聚，先创建一个Eth-trunk
[SW2]interface Eth-Trunk 10
[SW2-Eth-Trunk10] mode lacp-static
[SW2-Eth-Trunk10]port link-type trunk
[SW2-Eth-Trunk10]port trunk allow-pass vlan 100 200
[SW2-Eth-Trunk10]und port trunk allow-pass vlan 1
#将接口GE0/0/22、GE0/0/23及GE0/0/24添加到Eth-trunk10中
[SW2] interface G0/0/22
[SW2-GigabitEthernet0/0/22] eth-trunk 10
[SW2] interface G0/0/23
[SW2-GigabitEthernet0/0/23] eth-trunk 10
[SW2] interface G0/0/24
[SW2-GigabitEthernet0/0/24] eth-trunk 10
静态LACP模式与手工负载分担模式的主要区别为：静态LACP模式有备份链路，而手工负载分担模式所有成员接口均处于转发状态，分担负载流量。在本例中SW1、SW2之间共有三条物理链路互联，并且都加入了Eth-trunk，我们将SW1设置为LACP主动端，也就是由它来决策哪些链路是活跃的。在SW1上，配置了最大活跃链路数为2，所以三条链路中有2条处于活跃状态，另一条则处于备份状态。

完成上述配置后检验一下：

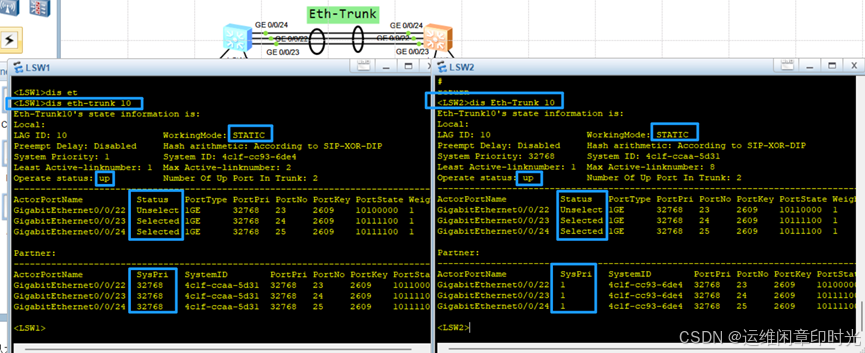

dis eth-trunk 10

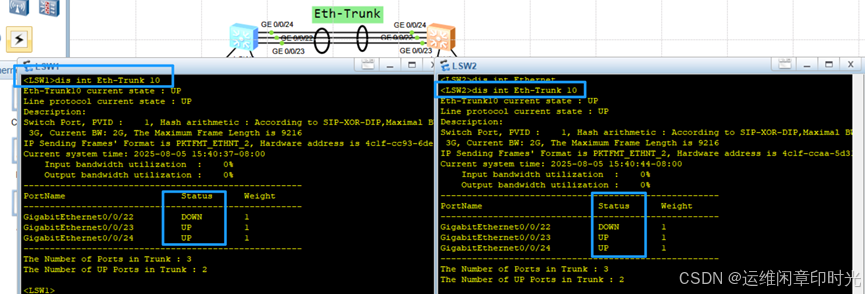

dis int Eth-Trunk 10

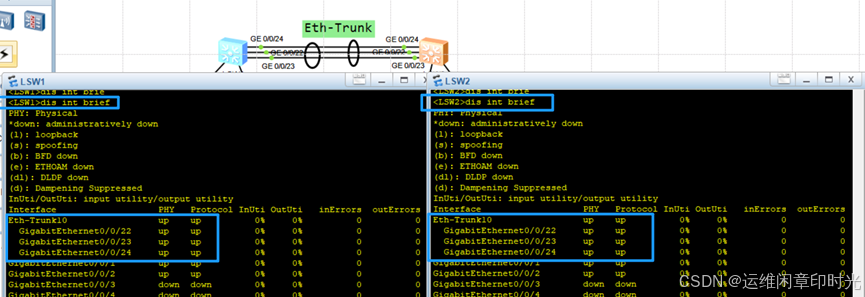

dis int brie

通过以上几条命令，我们可以看到，eth-trunk10这条聚合链路有两个成员链路，分别是GE0/0/22、GE0/0/23及GE0/0/24，且状态都是UP的。完成配置后，PC1与PC4应该能够直接ping通；PC2与PC3也应该能直接ping通。

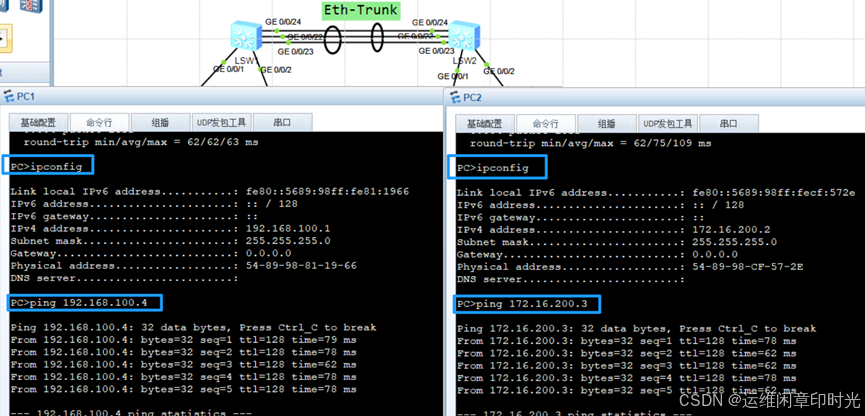

pc1—ping–pc4，pc2—ping—pc3:
