EG1160 SOP16 高压大电流 半桥驱动芯片

描述：
EG1160 是一款高性价比的多功能半桥驱动芯片，内部集成了 5V 线性电源、运放放大器、MOS 管峰值电 流保护、VCC 欠压保护、VB 欠压保护、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出 驱动电路，非常适合电源、电机等场合使用。
EG1160 高端的工作电压可达 600V，低端 Vcc 的电源电压范围宽 10V～20，V 静态功耗小于 1.5mA。该 芯片具有闭锁功能防止输出功率管同时导通，输入通道 HIN 和 LIN 内建了一个 200K 下拉电阻，在输入悬 空时使上、下功率 MOS 管处于关闭状态,输出电流能力 IO+/- 2A/2.5A，采用 SOP16 封装。

功能特性：
 高端悬浮自举电源设计，耐压可达 600V
 适应 5V、3.3V 输入电压
 最高频率支持 500KHZ
 低端 VCC 电压范围 10V-20V
 输出电流能力 IO+/- 2A/2.5A
 高端 MOS 管逐周峰值电流保护
 低端 MOS 管逐周峰值电流保护
 内建死区控制电路
 自带闭锁功能，彻底杜绝上、下管输出同时导通
 HIN 输入通道高电平有效，控制高端 HO 输出
 LIN 输入通道高电平有效，控制低端 LO 输出
 低端电源 VCC 欠压保护
 高端电源 VB 欠压保护
 封装形式：SOP16

应用范围：
 正弦波逆变器         数码发电机
 太阳能控制器         工业控制系统
 无刷电机驱动器     高压 Class-D 类功放

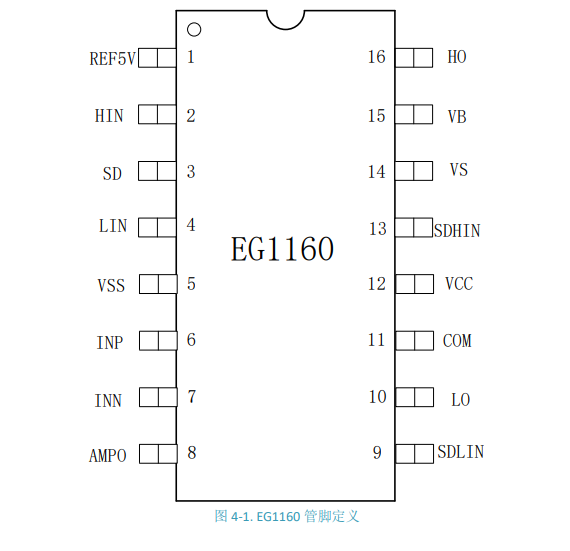

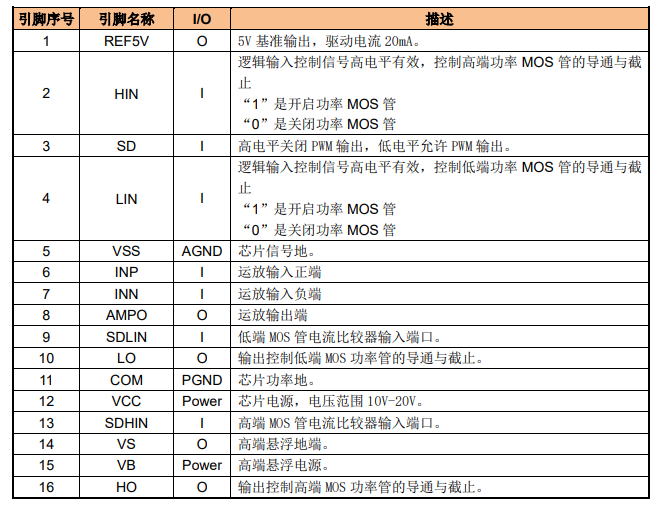

封装脚位：

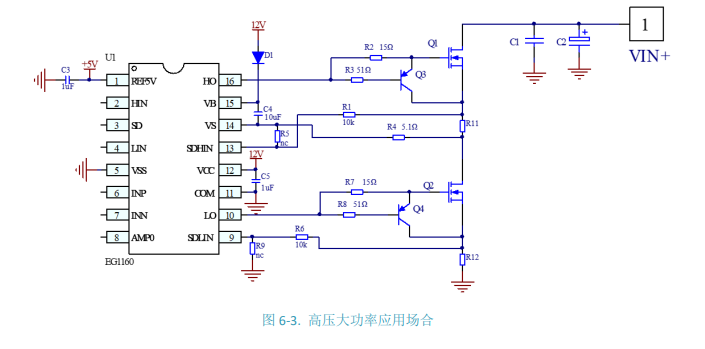

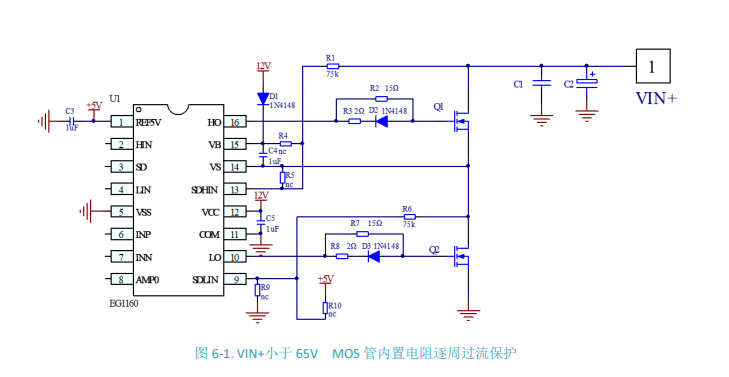

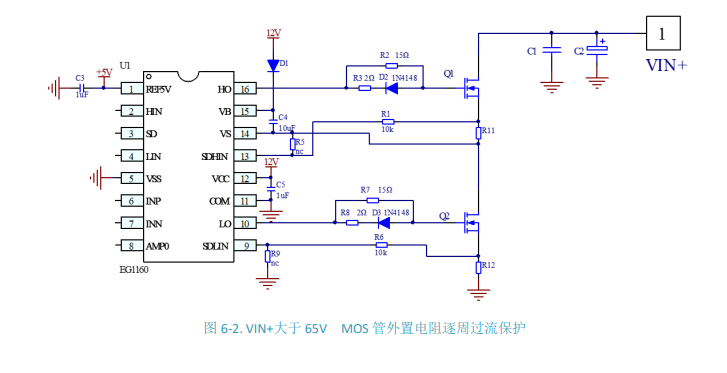

应用电路图：
