【51单片机】【protues仿真】基于51单片机呼叫系统

ds 2025/9/4 23:04:33

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、数码管显示
2、矩阵按键
3、呼叫后数码管显示号数同时声光警报提示
4、应答按键按下后取消当前呼叫和声光警报

二、使用步骤

基于51单片机的呼叫系统设计（如病床呼叫、排队叫号等）是一种典型的嵌入式应用，采用数码管显示，矩阵按键和蜂鸣器组成。

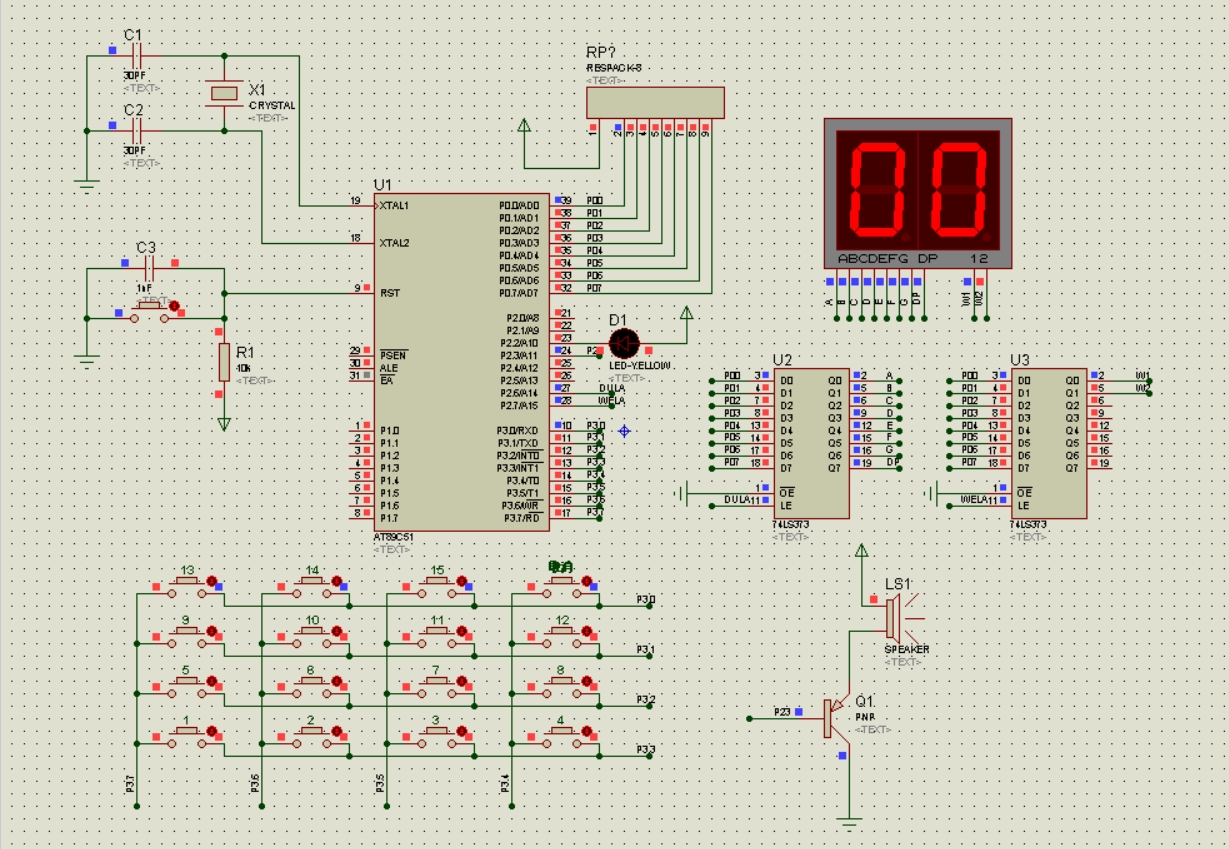

三、硬件资源

1、51单片机核心模块
2、按键模块
3、蜂鸣器模块，led灯模块
4、数码管显示模块

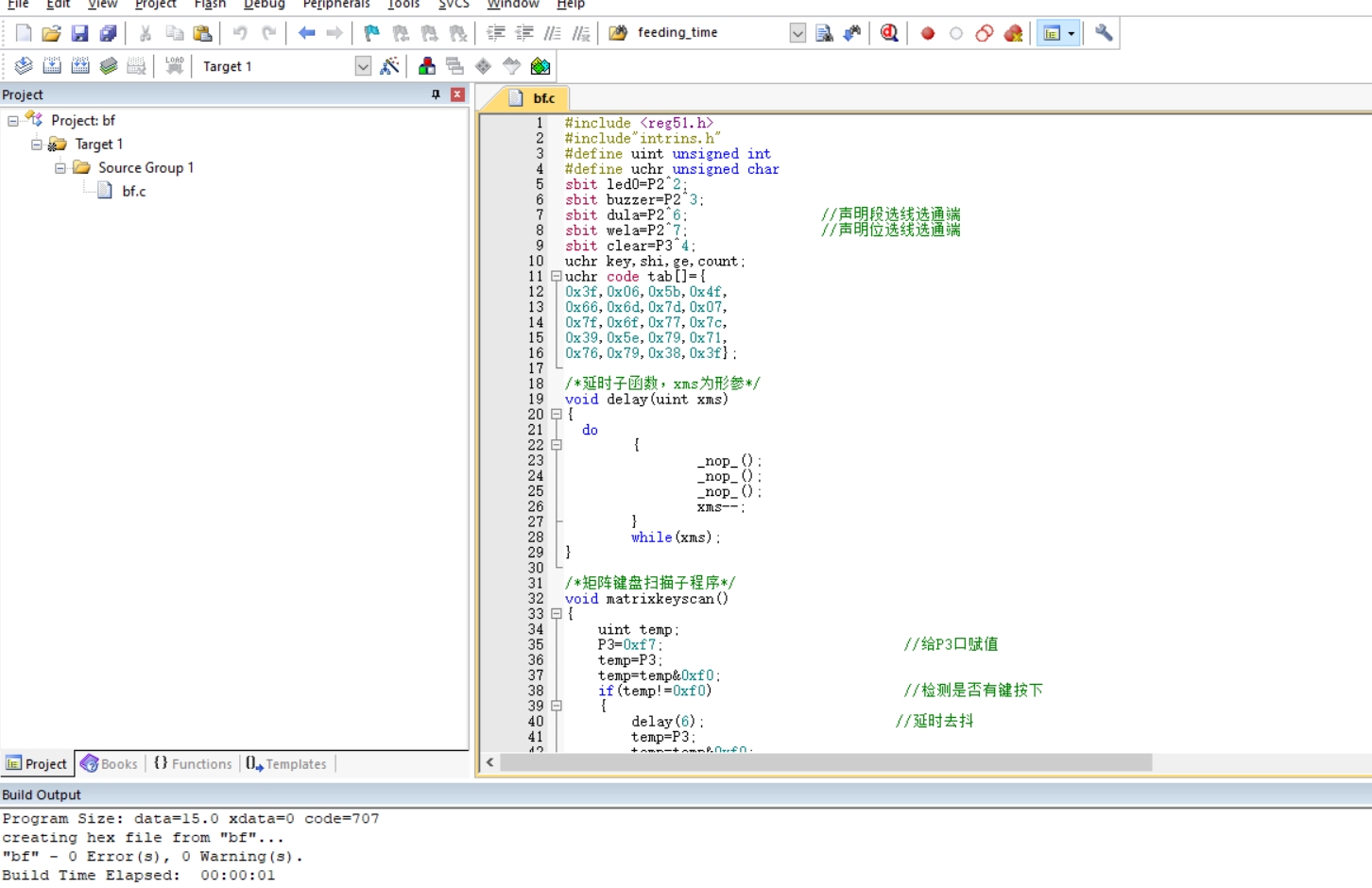

四、软件设计

#include <reg51.h>
#include"intrins.h"
#define uint unsigned int
#define uchr unsigned char
sbit led0=P2^2;
sbit buzzer=P2^3;
sbit dula=P2^6; //声明段选线选通端
sbit wela=P2^7; //声明位选线选通端
sbit clear=P3^4;
uchr key,shi,ge,count;
uchr code tab[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,
0x76,0x79,0x38,0x3f};

/*延时子函数，xms为形参*/
void delay(uint xms)
{
do
{
_nop_();
_nop_();
_nop_();
xms--;
}
while(xms);
}

/*矩阵键盘扫描子程序*/
void matrixkeyscan()
{
uint temp;
P3=0xf7; //给P3口赋值
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0) //检测是否有键按下
{
delay(6); //延时去抖
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0) //再次检测是否有键按下
{
temp=P3;
switch(temp)
{
case 0x77:
key=1;
break;
case 0xb7:
key=2;
break;
case 0xd7:
key=3;
break;
case 0xe7:
key=4;
break; //判断按下的是哪个键
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
} //等待按键释放
}
}
P3=0xfb;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delay(6);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0x7b:
key=5;
break;
case 0xbb:
key=6;
break;
case 0xdb:
key=7;
break;
case 0xeb:
key=8;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
}
}
P3=0xfd;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delay(6);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0x7d:
key=9;
break;
case 0xbd:
key=10;
break;
case 0xdd:
key=11;
break;
case 0xed:
key=12;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
}
}
P3=0xfe;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delay(6);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0x7e:
key=13;
break;
case 0xbe:
key=14;
break;
case 0xde:
key=15;
break;
case 0xee:
key=16;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
}
}
}
