EB_NXP_K3XX_GPIO配置使用

backend 2025/8/27 9:07:59

EB使用的库为6.0.0的包，
在这里插入图片描述

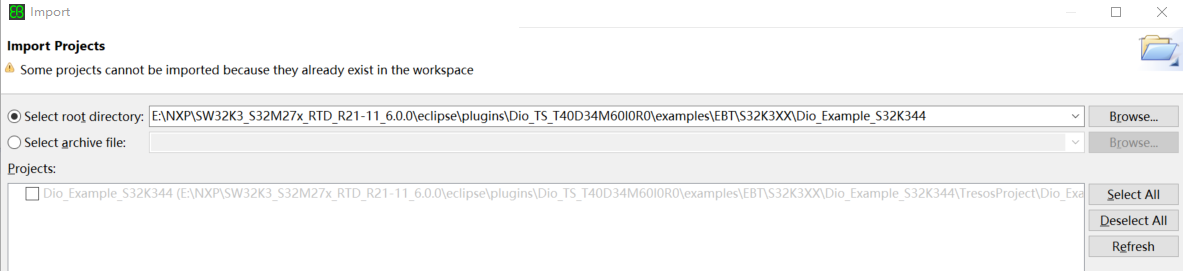

在软件中通过import导入该文件中DIO的demo工程
在这里插入图片描述

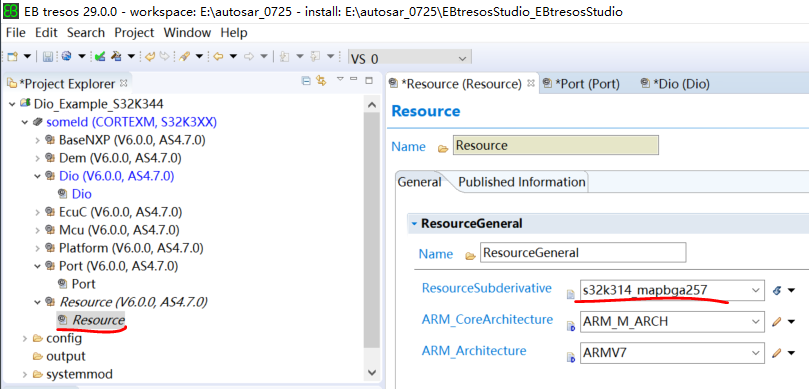

由于使用的是K314的开发板，172pin，在新建的工程中，修改芯片的型号，在Resoure中修改芯片型号
在这里插入图片描述

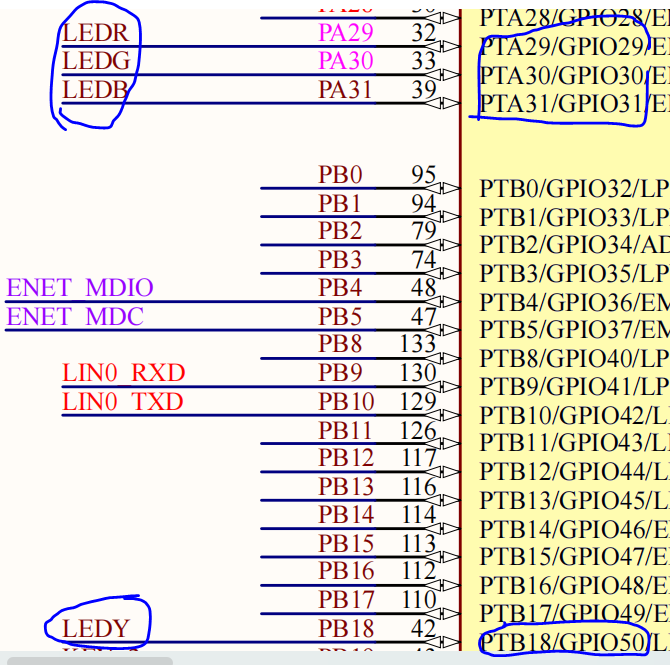

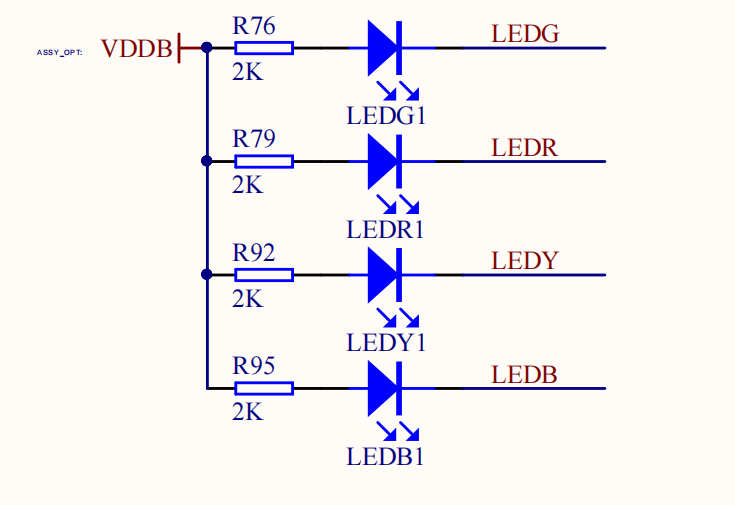

根据开发板的原理图，PTA29为红灯，PTA30为蓝灯，PTA31为蓝灯，PTB18为黄灯，共阳级，低电平有效。
在这里插入图片描述
在这里插入图片描述
再到Port配置中增加这4个GPIO引脚的配置，如图为General配置
在这里插入图片描述

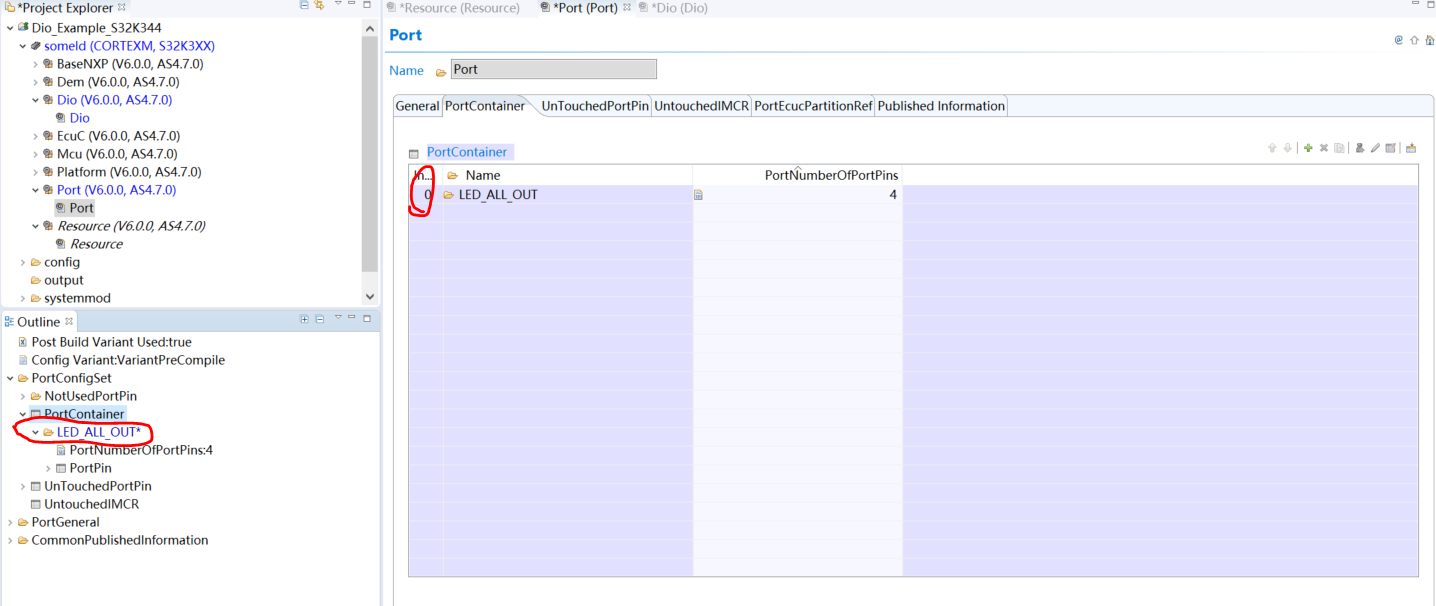

如图为ProtContainer配置，配置的引脚可以分组，因为这里是4个LED灯，就全部设置为同一组
在这里插入图片描述
点击左侧Outline的LED
