实时监测蒸汽疏水阀的工作状态的物联网实时监控平台技术解析

一 . 多模态数据采集技术方案

• 传感器类型：
  • 温度 / 压力传感器：监测疏水阀进出口温差（正常工况下温差 > 15℃），判断是否存在蒸汽泄漏或堵塞。
  • 超声波变送器：检测蒸汽流动产生的高频声波（正常运行时声波强度 < 40dB），识别异常泄漏。
  • 振动传感器：分析疏水阀阀芯运动频率（正常频率 20-50Hz），预警机械故障。
• 部署方案：
  • 非侵入式安装：如艾默生 Rosemount 708 无线声波变送器采用磁吸式安装，无需停产改造管道。
  • 防爆设计：Gestra ecoBolt 通过 ATEX 认证，适用于石化等高风险环境。

二、行业应用与典型案例

1. 食品饮料行业

• 需求痛点：
  • 高温灭菌环节对蒸汽品质要求严苛（压力波动 <±0.05MPa），疏水阀故障易导致产品报废。
• 解决方案：
  • 采用斯派莎克 Clean Steam 系统，结合无线监测平台，确保蒸汽干度 > 99%，某乳制品企业实施后产品不良率下降 40%。

2. 石油化工行业

• 需求痛点：
  • 高压蒸汽系统（>10MPa）疏水阀故障可能引发安全事故，且泄漏检测难度大。
• 解决方案：
  • 部署艾默生 Plantweb Insight 应用，结合 Rosemount 声波变送器，实现对高压疏水阀的全天候监测，某炼油厂实施后泄漏响应时间从 48 小时缩短至 15 分钟。

3. 制药行业

• 需求痛点：
  • 洁净蒸汽系统需符合 FDA cGMP 标准，传统人工巡检无法满足合规要求。
• 解决方案：
  • 斯派莎克能源数字化平台集成电子签名与审计追踪功能，某药企通过该系统实现蒸汽系统合规性 100% 覆盖。

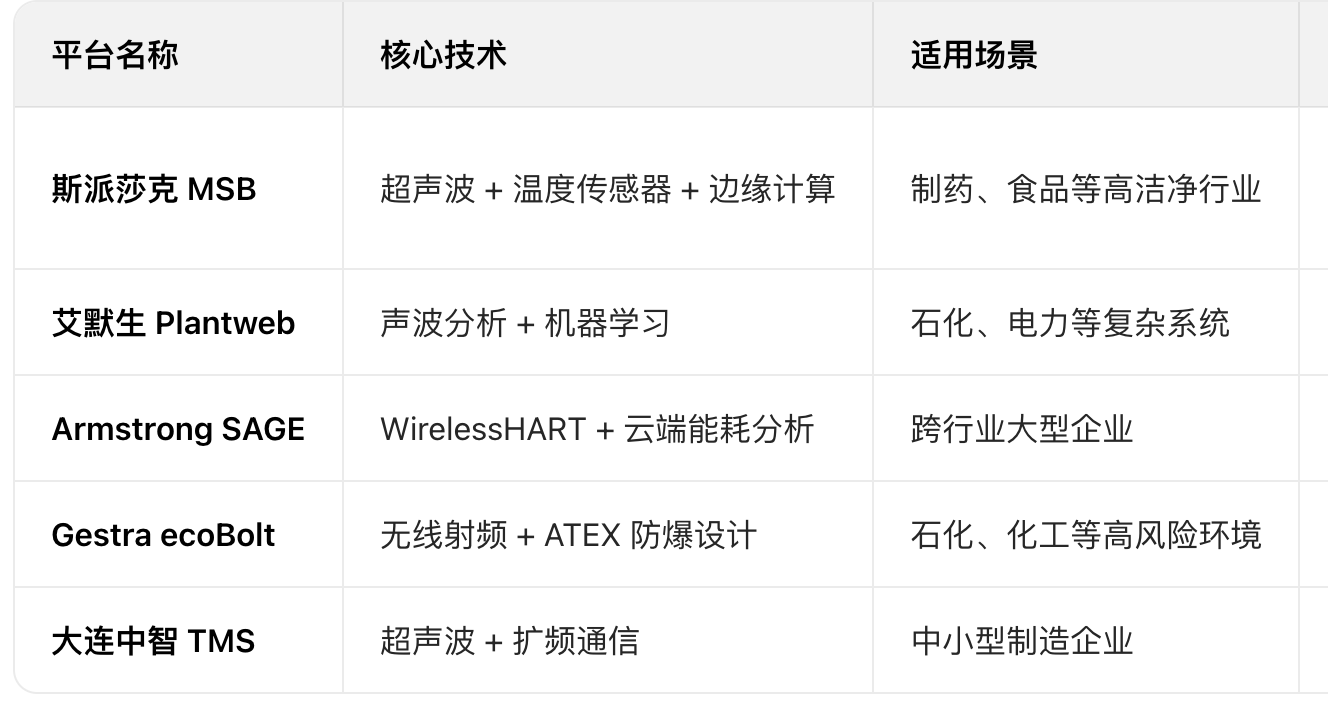

四 典型平台比对
