什么是共模抑制比？
共模抑制比详解

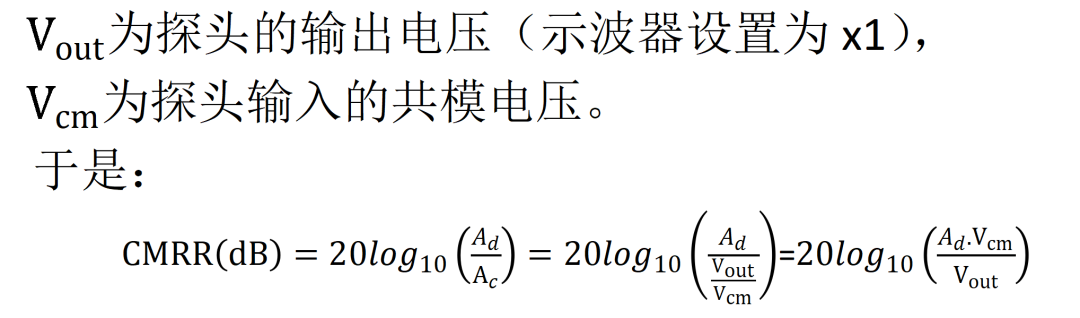

在探头的数据手册上，共模抑制比性能参数是核心指标之一。共模抑制比又名CMRR，通常用分贝（dB）来表示，其计算公式为：

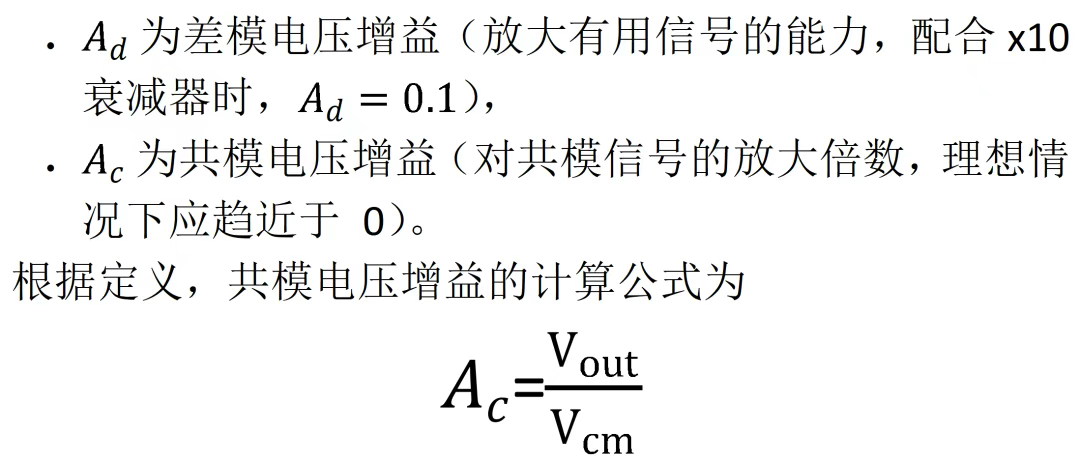

其中
其中
本司光隔离产品CMRR在直流或低频下能达到120dB以上，本文用光隔离探头介绍如何测量探头的共模抑制比：
设备准备
30kV放大器：HA-30K
光隔离探头：PTO350配X10衰减器
高频示波器：MDO7500A
信号发生器：DG5100

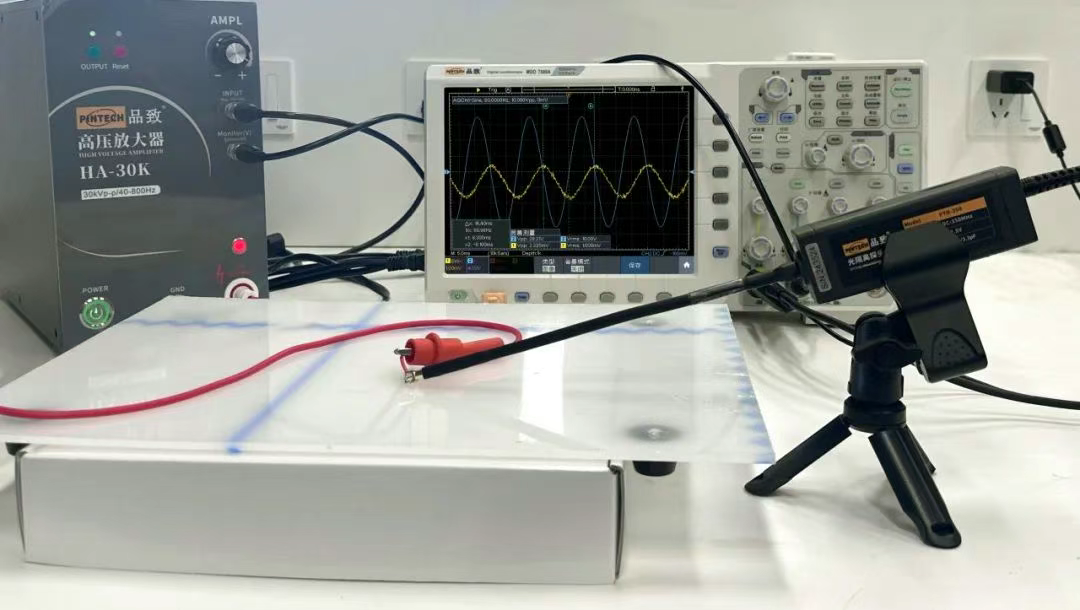

搭建外围电路：X10衰减器前端两极短接，连到30kV放大器的输出端。

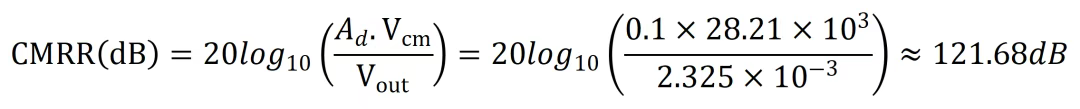

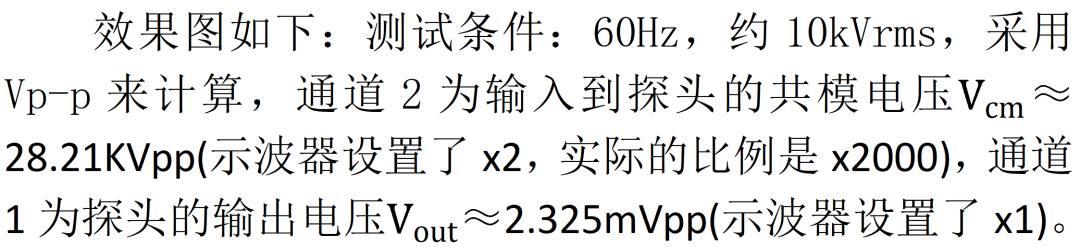

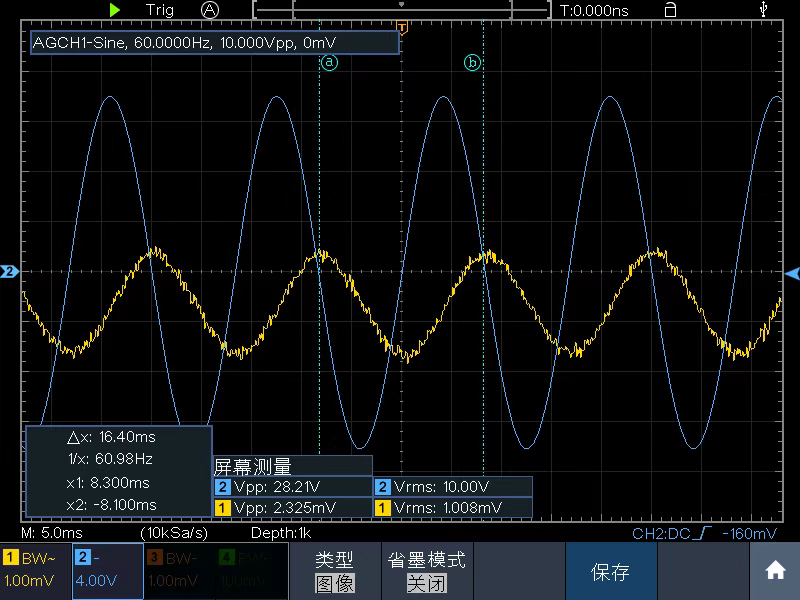

对应上述的公式计算：配合x10衰减器时，光隔离探头输入输出对应：
以上是用光隔离探头测量共模抑制比的实验过程。
