一文厘清楼宇自控系统架构：包含哪些关键子系统及其作用
在10万平方米的商业综合体中，空调机组根据实时客流自动调节负荷，配电系统动态分配电力避免峰谷过载，消防报警触发后15秒内联动电梯迫降与排烟启动——这些精准协同的背后，是楼宇自控系统（BAS）的架构在高效运转。楼宇自控系统并非单一设备，而是由多个专业子系统通过标准化协议整合而成的“有机整体”，其架构如同建筑的“神经系统”，既包含感知末梢（传感器）、传导神经（通信网络），也包含中枢大脑（控制平台）。本文将系统拆解楼宇自控系统的“三层架构”与“八大核心子系统”，详解各部分的功能定位与协同逻辑，帮助读者建立对系统架构的完整认知。
从“末梢感知”到“中枢决策”的三层体系
楼宇自控系统的架构遵循“金字塔模型”，自下而上分为感知层、网络层与应用层，各层级既独立运行又协同联动，共同支撑系统的核心功能。这种分层架构的优势在于：底层设备专注数据采集，中层网络保障数据传输，上层平台聚焦智能决策，某智慧园区的实践表明，分层架构使系统的故障定位时间缩短60%，维护效率提升40%。

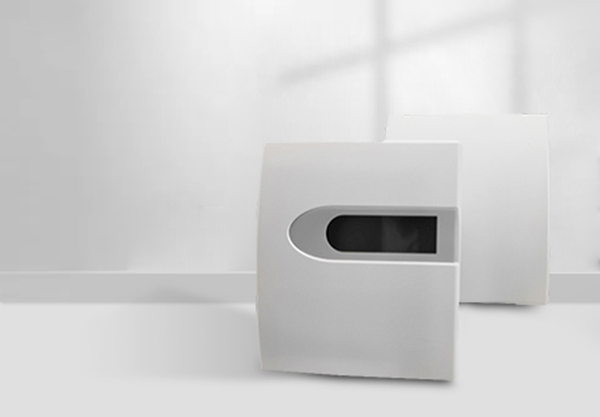

感知层是系统的“神经末梢”，由分布在建筑各处的传感器与执行器组成。温度传感器实时捕捉环境参数（精度达±0.5℃），某酒店通过部署在客房的温湿度传感器，实现温度调节精度提升至±1℃；压力传感器监测水管与风管的压力变化，某写字楼的空调水系统因安装压力传感器，提前发现过滤器堵塞导致的压力偏差，避免了设备过载；执行器（如电动阀门、风机盘管控制器）则作为“肌肉组织”，接收控制指令并执行动作，某商场的照明执行器响应时间控制在500毫秒内，确保灯光调节无延迟。感知层的设备密度直接决定系统精度，大型建筑通常每50-100平方米部署1个关键传感器，15万平方米的建筑需配置1500-3000个感知节点。
网络层是系统的数据“高速公路”，负责将感知层的信息传输至应用层，并将控制指令下发至执行器。系统采用“有线+无线”混合组网：关键设备（空调机组、配电柜）通过工业以太网（TCP/IP）连接，保证数据传输的稳定性（丢包率＜0.1%）；移动或分散设备（照明面板、人体感应器）采用LoRa或ZigBee无线通信，某办公楼的无线传感器网络覆盖范围达98%，通信延迟＜1秒。网络层的核心是协议转换网关，它能将不同品牌设备的专有协议（如BACnet、Modbus、LonWorks）转化为统一格式，某商业综合体通过网关整合12个品牌的设备，实现跨系统数据互通率100%。
应用层是系统的“中枢大脑”，由监控平台、服务器与客户端组成。监控平台（如CtrlWorks、TridiumNiagara）实现设备状态可视化、报警管理、趋势分析等功能，某数据中心的运维人员通过平台三维界面，可直观查看机房各区域的温度场分布；服务器负责数据存储与算法运行，某智慧园区的服务器集群每日处理50GB数据，为AI节能算法提供算力支撑；客户端（PC端、移动端APP）则方便管理人员远程操作，某酒店的工程总监通过手机APP，在异地即可调整会议室空调参数，响应效率提升70%。应用层的核心价值在于将原始数据转化为决策依据，某写字楼的平台通过分析3个月的运行数据，自动生成空调系统优化方案，使能耗降低18%。
核心子系统解析：专业分工与协同逻辑
楼宇自控系统的高效运转，依赖于八大核心子系统的专业分工与协同配合。这些子系统如同交响乐团的不同声部，既各自发挥专长，又遵循统一指挥，共同演奏建筑运营的“和谐乐章”。
空调与通风子系统是能耗控制的“主力军”，负责调节建筑内的温湿度、空气质量，能耗占大型建筑总能耗的40%-50%。系统通过“三联动”实现精准控制：温度传感器监测环境温度，CO₂传感器捕捉空气品质，风阀与水阀执行调节动作。某商场的空调系统采用“焓值控制法”，当室外空气焓值低于室内时，自动开启新风模式，减少制冷能耗，年节电120万度；地下车库的通风系统根据CO浓度（设定阈值50ppm）自动启停风机，较传统定时启停模式节能60%。该子系统的核心指标是“舒适度与能耗的平衡”，某写字楼通过优化控制逻辑，在保持温度波动＜±1℃的前提下，空调能耗降低25%。
冷热源子系统是空调系统的“能量心脏”，包含冷水机组、锅炉、冷却塔等设备，其运行效率直接影响整体能耗。系统通过“负荷预测+群控策略”提升效率：根据天气预报与历史负荷数据，提前2小时预测冷量需求，某酒店的冷水机组在系统调控下，负荷率从60%提升至85%，COP（能效比）提高0.8；多台机组联动运行时，系统自动选择“台数+容量”的最优组合，某商业综合体的3台冷水机组在群控下，部分负荷时仅启动1台变频机组，较传统运行模式节能30%。该子系统的关键是“避免大马拉小车”，某办公楼通过系统优化，使锅炉的最小负荷率从30%降至15%，冬季供暖能耗减少22%。
给排水子系统负责保障建筑用水安全，包含生活水泵、消防水泵、集水井等设备。系统通过液位传感器实时监测水箱与集水井水位，某住宅小区的生活水箱在系统控制下，水位维持在30%-70%区间，避免溢水浪费与抽空风险；排污泵采用“液位联动”控制，集水井水位达高液位（1.2米）时自动启动，低液位（0.3米）时停止，较人工操作减少空转时间40%。该子系统的核心价值是“可靠性与节能性兼顾”，某医院的给排水系统通过冗余设计，确保手术室供水中断时间＜0.5秒，同时水泵变频运行使能耗降低35%。
变配电子系统是建筑的“电力中枢”，监控高压柜、低压柜、变压器等设备的运行状态，保障电力供应稳定。系统实时监测“三大参数”：电压（精度±0.5%）、电流（精度±1%）、功率因数（目标值≥0.9），某数据中心的配电系统在监测到变压器温度超85℃时，自动启动冷却风扇，避免设备过热；通过无功补偿控制，使功率因数从0.82提升至0.95，年减少电费罚款30万元。该子系统的关键功能是“负荷预警与故障定位”，某商业综合体的系统在监测到某楼层电流突增20%时，10秒内发出过载预警，运维人员及时排查出短路隐患，避免停电事故。
照明子系统通过“场景化控制”实现节能与体验平衡，能耗占大型建筑总能耗的15%-20%。系统支持多种控制模式：公共区域采用“日光感应+人体存在”双触发，某写字楼的走廊照明在光照充足时自动关闭，有人经过时局部点亮，节能率达50%；会议室通过预约系统联动照明，预约时段自动开启，结束后15分钟关闭，避免空耗；外立面景观照明按日落时间自动调节亮度，重大节日切换动态模式，兼顾节能与美观。某酒店的照明系统通过子系统整合，年节电80万度，同时客人满意度提升25%，印证了“节能不牺牲体验”的可能性。
电梯与自动扶梯子系统聚焦“高效调度与安全运行”，直接影响用户体验。系统通过“客流预测+动态调度”优化运行：某写字楼分析历史数据，在早高峰7:30-9:00自动将60%的电梯调配至低楼层，平均等待时间从5分钟缩短至2分钟；自动扶梯根据人流密度（设定阈值0.5人/㎡）自动启停，某商场的扶梯在系统控制下，非高峰时段停运率达40%，年节电60万度。安全监测同样重要，系统实时监测电梯运行速度、振动、门锁状态，某酒店的电梯在系统监测下，提前发现钢丝绳磨损异常，避免了困人事故。
消防子系统是建筑安全的“最后防线”，与楼宇自控系统联动实现“早发现、快响应”。系统通过烟感、温感探测器捕捉火情，某写字楼的烟感报警后，10秒内联动三项操作：启动声光报警、关闭空调新风防止烟雾扩散、打开应急照明引导疏散；消防水泵与排烟风机在系统控制下，确保火灾时30秒内启动，较传统手动启动缩短2分钟。该子系统的核心是“可靠性与联动性”，某商业综合体的消防演练显示，系统联动模式使人员疏散时间缩短至传统模式的1/3。
能源管理子系统是节能降耗的“智慧大脑”，通过数据分析识别节能潜力，实现“用量可知、成本可算、浪费可管”。系统构建“三级能耗模型”：总能耗统计建筑整体消耗，分区能耗分析各区域差异，设备能耗定位具体浪费点。某工厂的能源管理系统发现空压机空载率达30%，通过优化加载策略，年节电200万度；某商场通过分析租户能耗数据，制定“阶梯电价”方案，促使租户主动节能，整体能耗降低12%。该子系统的价值在于将节能从“经验主义”变为“数据驱动”，某集团企业通过对比10个项目的能耗数据，提炼出标准化节能方案，在新项目中复制后节能率达20%。
子系统协同案例：突发事件中的联动响应
单一子系统的高效运行固然重要，但在突发事件中，子系统的协同能力更能体现楼宇自控系统的价值。以某商业综合体的“消防应急”场景为例，系统展现出的跨子系统联动逻辑极具代表性。
当4楼餐饮区烟感探测器触发报警（t=0秒），系统立即启动“全域响应”：消防子系统10秒内确认火情，同时向其他子系统下达联动指令；空调与通风子系统在t=15秒关闭该区域空调新风，启动排烟风机（排烟量按6次/小时设计）；电梯子系统t=20秒触发所有电梯迫降至1楼并开门，避免人员被困；照明子系统t=25秒打开应急照明与疏散指示，亮度达3lux确保可见度；变配电子系统t=30秒切断该区域非消防电源，保障消防设备供电。整个联动过程在1分钟内完成，较传统人工协调模式（平均5分钟）提升80%，为人员疏散争取了关键时间。
在“极端天气”场景中，子系统协同同样关键。某超高层写字楼遭遇强台风时，系统提前2小时启动预案：给排水子系统关闭屋顶水箱溢流阀，防止雨水倒灌；空调子系统切换至内循环模式，避免室外风沙进入；电梯子系统将轿厢停靠至避难层，禁止使用；照明子系统开启应急电源备用模式。多子系统的协同响应，使建筑在极端天气中保持稳定运行，未发生任何设备故障。
系统架构的发展趋势：从“集中控制”到“边缘智能”
随着技术演进，楼宇自控系统的架构正从“集中式”向“边缘+云端”混合架构转型。边缘计算节点的部署使数据处理更靠近设备端，某智慧园区的边缘节点处理70%的实时数据，仅将关键信息上传云端，使控制指令响应时间从秒级压缩至毫秒级，特别适用于对实时性要求高的场景（如手术室环境控制）。
数字孪生技术的融入重构了系统的可视化能力。某地标建筑的数字孪生平台，将物理建筑的设备参数、空间布局、运行数据1:1映射到虚拟空间，管理人员可在虚拟环境中模拟设备改造效果，某酒店通过该技术测试空调系统改造方案，避免了实际施工中的3次调整，节省成本50万元。
子系统的“即插即用”成为新趋势。传统系统因协议不兼容，新增子系统需复杂调试，某办公楼的旧系统接入新照明子系统耗时2周；而采用开放协议（如BACnet/IP）的新型架构，支持设备“接入即识别”，某智慧园区新增充电桩管理子系统时，仅用1天完成调试，大幅降低集成成本。
楼宇自控系统的架构设计，本质是平衡“专业性与协同性”“实时性与可靠性”“当前需求与未来扩展”的艺术。八大核心子系统的专业分工，确保了各领域的精准控制；而三层架构的整合能力，则实现了跨领域的高效协同。对于大型建筑而言，理解系统架构不仅是技术需求，更是运营决策的基础——只有清晰掌握各子系统的功能边界与联动逻辑，才能在设备选型、方案设计、日常运维中做出最优选择，让楼宇自控系统真正成为建筑运营的“智慧引擎”。
