基于51单片机的流量检测及时间显示系统

backend 2025/6/16 11:06:41

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）实时检测流量并显示，同时显示当前时间（年月日时分秒）。
（2）设定流量报警值，流量超过报警值时声光报警。
（3）可以通过按键控制串口发送，按下按键，将当前流量值和时间发送到串口显示。

仿真演示视频：

基于51单片机的流量检测及时间显示系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

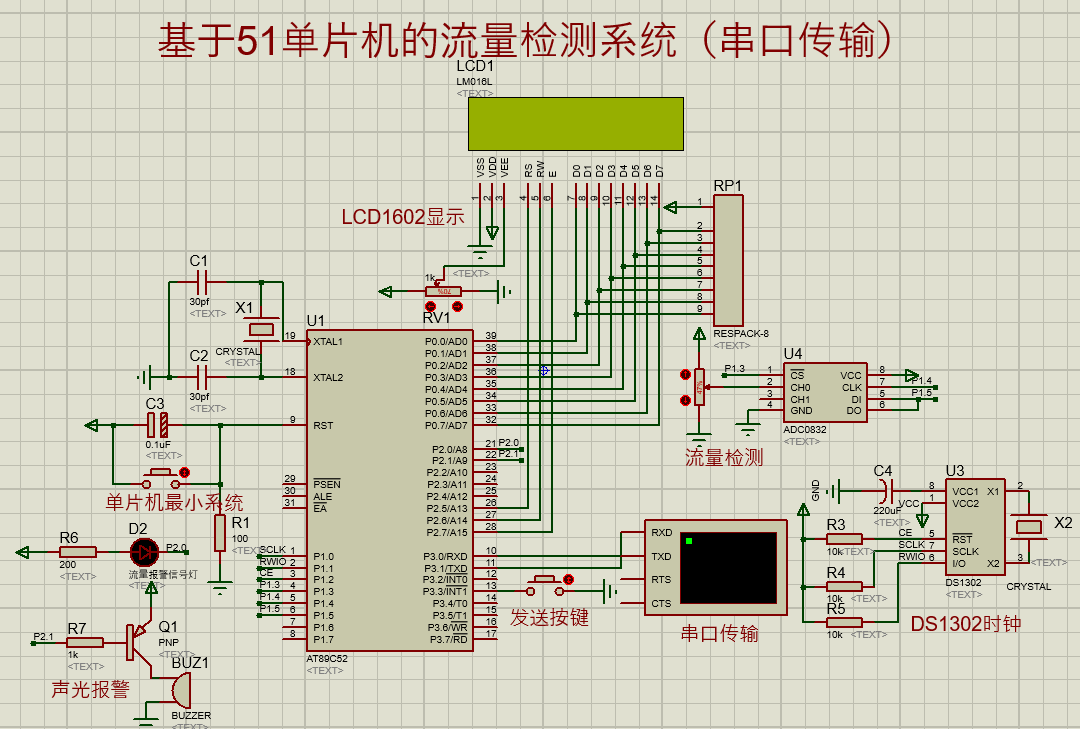

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

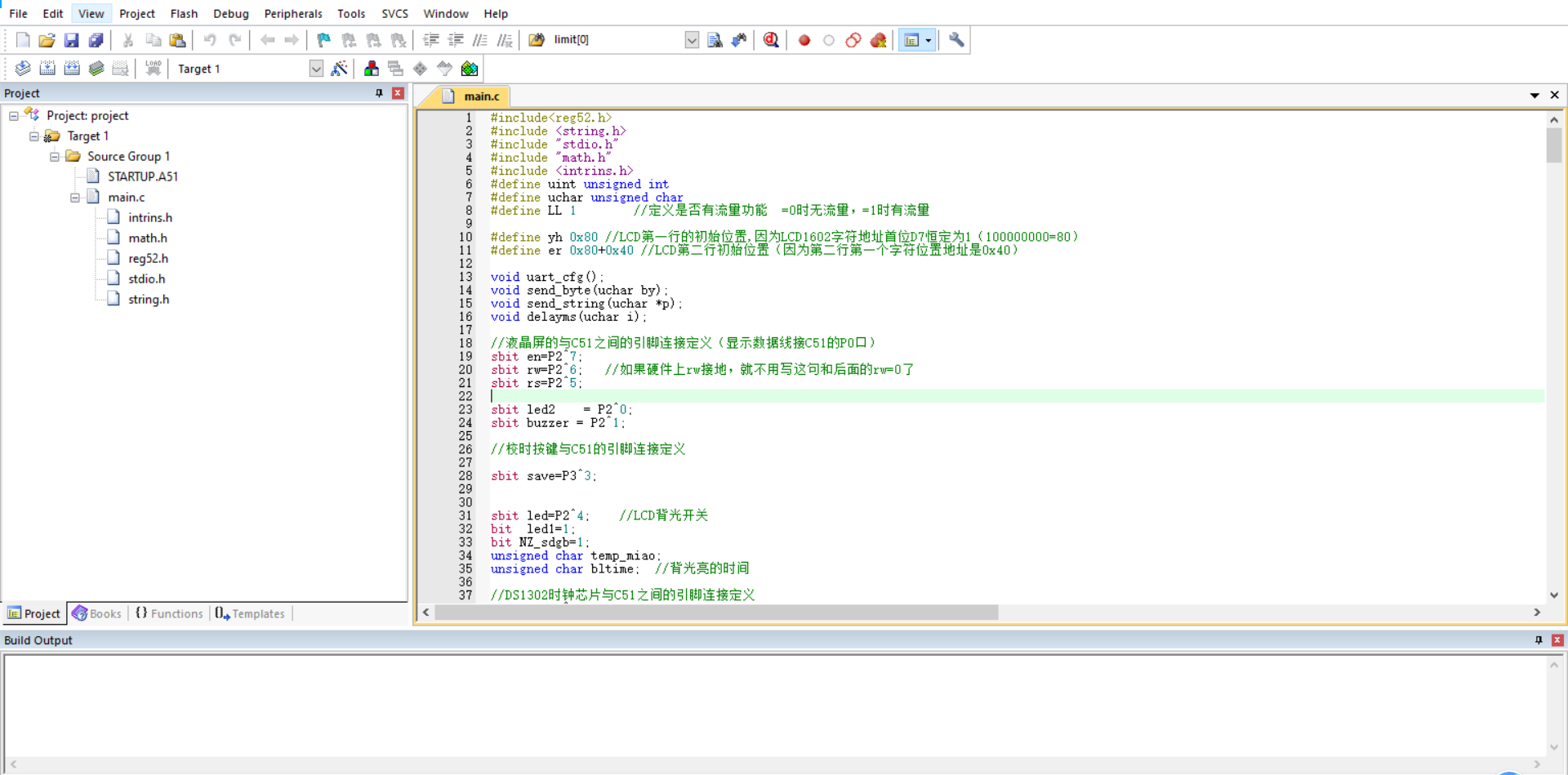

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
//*******************主函数**************************
//***************************************************
uchar str[10];
void main()
{char string[40];alarm=80;P1=0xff;lcd_init();      //调用液晶屏初始化子函数ds1302_init();   //调用DS1302时钟的初始化子函数init();          //调用定时计数器的设置子函数led1=0;           //打开LCD的背光电源uart_cfg(); //???4800    ,0xf9while(1)  //无限循环下面的语句：{	led=led1;	if(save==0){str[0]=0x30+yue/10;str[1]=0x30+yue%10;str[2]=0x30+ri/10;str[3]=0x30+ri%10;str[4]=0x30+shi/10;str[5]=0x30+shi%10;str[6]=0x30+fen/10;str[7]=0x30+fen%10;str[8]='-';str[9]=0x30+flag/100%10;str[10]=0x30+flag/10%10;str[11]=0x30+flag%10;sprintf(string,"当前时间与流量:2022%s \r\n",str);send_string(string);delayms(100); }if(alarm<=flag){led2=0;buzzer=0;}else{led2=1;buzzer=1;}}
}

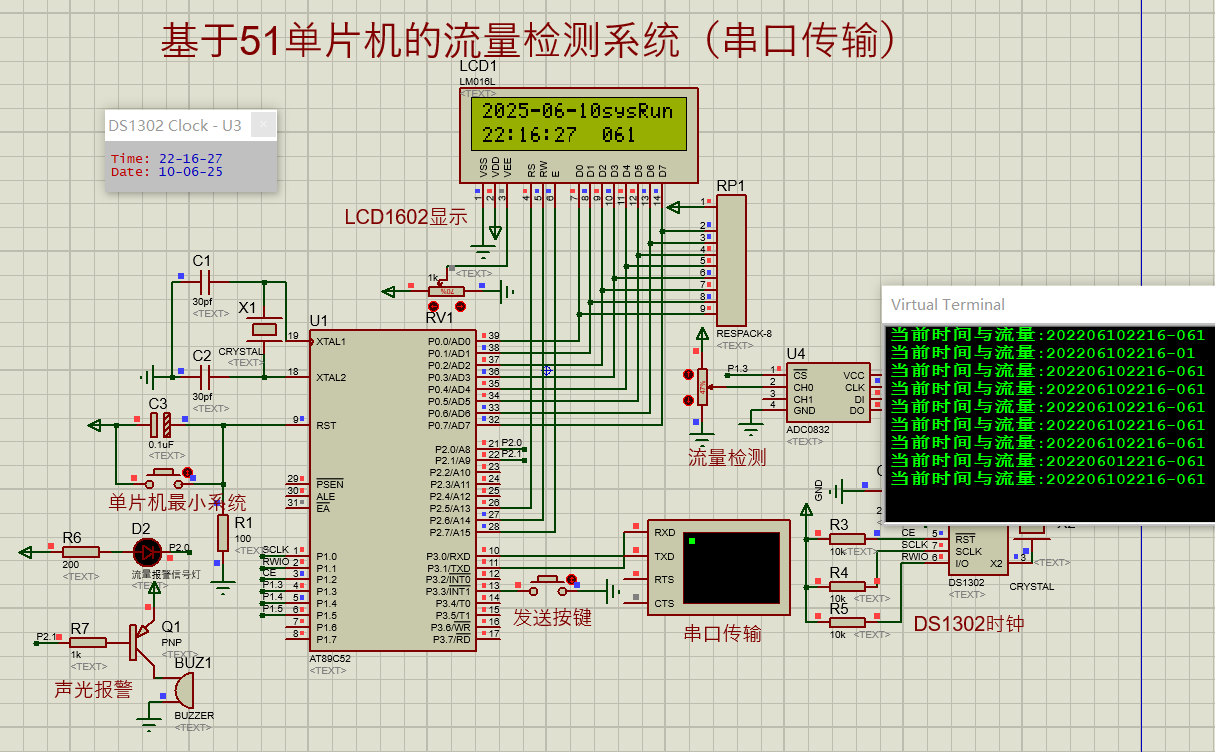

程序运行结果如图：
