基于CATIA轴系的最小边界曲面自动化生成技术深度解析

引言：边界曲面的工程价值与挑战

在复杂产品设计中，​​精确的边界曲面​​是空间布局、轻量化设计和制造优化的基础。传统手动创建方式存在三大痛点：

1. ​​效率低下​​：工程师需手动创建参考平面和拉伸曲面，平均耗时2-3小时/零件
2. ​​精度不足​​：人工测量易产生0.5-1mm级误差，影响装配间隙分析
3. ​​适应性差​​：无法快速响应不同轴系需求，重构成本高

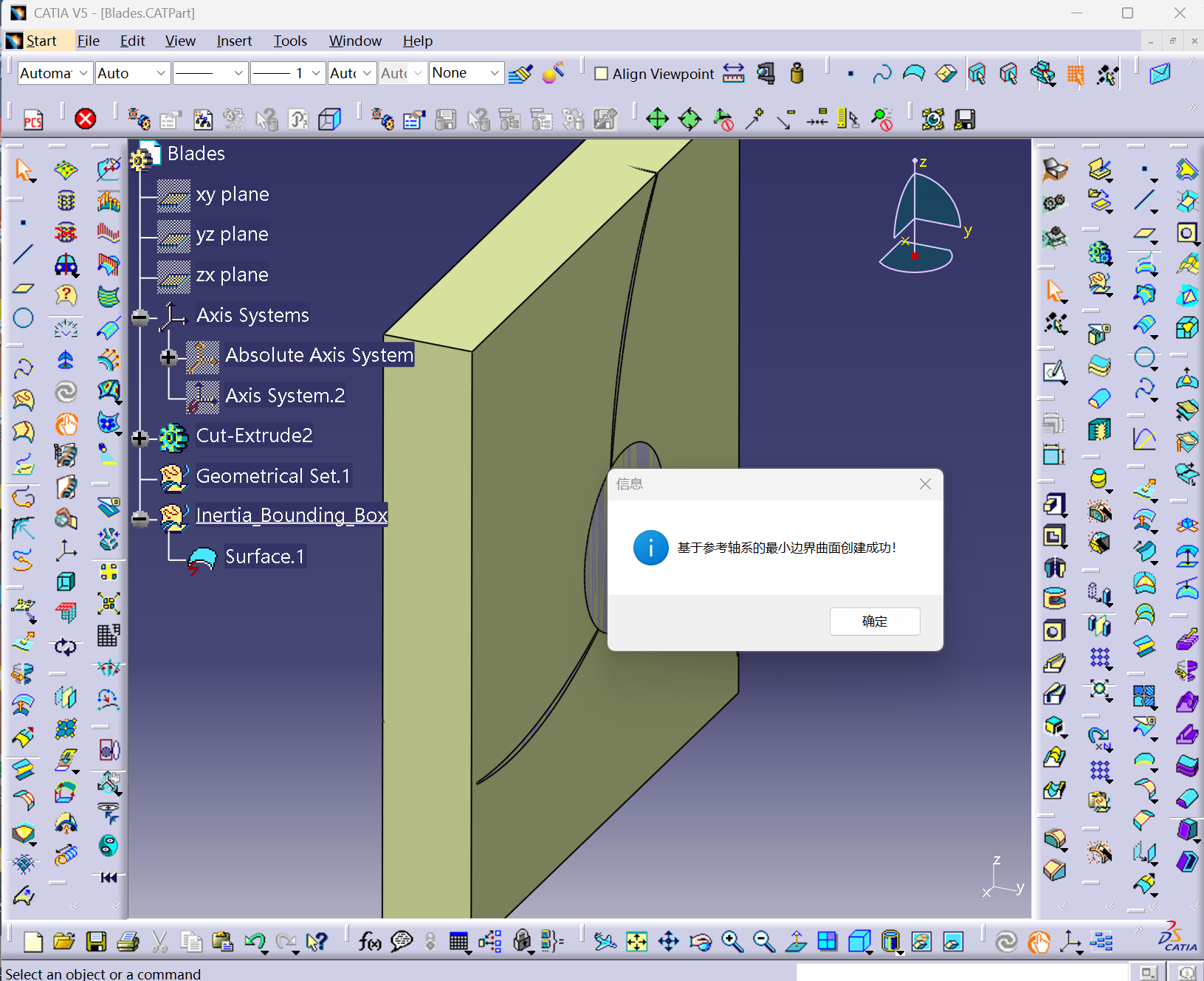

本文提出基于pyCATIA的​​轴系驱动边界曲面全自动生成方案​​，通过极值点计算和多级拉伸技术，实现10秒级高精度边界生成，为航空航天、汽车制造等领域提供核心技术支持。

一、技术原理与算法框架

1.1 轴系驱动的边界生成原理

关键技术突破：

• ​​极值点动态计算​​：基于Extremum算法，沿三个轴向搜索模型边界点
• ​​智能平面约束​​：采用add_new_plane_normal()创建法向约束平面
